STM32标准库——控制驱动LED灯、蜂鸣器（四）

DLGXY2026-01-27 9:32

Output ：输出 Input ：输入 Set ：置位 Reset ：复位 / 清零 port：端口 data：数据 register：寄存器 Read：读取

一、库函数

RCC

STM32 的外设默认是关闭时钟的，必须通过该函数手动开启对应外设的时钟，否则外设无法工作。

void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);

RCC_APB2Periph``uint32_t

要配置的 APB2 外设预定义宏，如RCC_APB2Periph_GPIOA（GPIOA 时钟）、RCC_APB2Periph_USART1（USART1 时钟）、RCC_APB2Periph_SPI1（SPI1 时钟）

NewState``FunctionalState

时钟状态枚举类型，仅两个取值：- ENABLE：使能外设时钟- DISABLE：失能外设时钟

GPIO
GPIO 初始化函数

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

根据初始化结构体的配置，初始化指定 GPIO 端口的指定引脚（模式、速度、上下拉等）

  • 第一个参数 GPIOx：指定要初始化的 GPIO 端口（比如 GPIOA、GPIOB、GPIOC 等）；
  • 第二个参数 GPIO_InitStruct：指向 GPIO 配置结构体的指针，包含了具体的初始化参数。
GPIO 读取函数

读取指定 GPIO 端口的单个引脚输入状态

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

读取指定 GPIO 端口所有 16 个引脚的输入状态

uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);

读取指定 GPIO 端口的单个引脚输出寄存器状态

uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

GPIO_ReadOutputData读取指定 GPIO 端口所有引脚的输出寄存器状态

uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);

GPIO 写入函数

将指定 GPIO 端口的单个 / 多个引脚置高

void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

将指定 GPIO 端口的单个 / 多个引脚置低

void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

给指定 GPIO 引脚写入自定义值（SET/RESET）

void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);

GPIO_Write给指定 GPIO 端口所有 16 个引脚写入状态

void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);

二、LED

1、流水灯

将前面建立的工程模板复制重命名，在新的工程文件夹中建立System文件夹，将STM32入门教程资料\程序源码\STM32Project-有注释版\1-3 Delay函数模块中的延时函数复制到System文件夹中，并在工程中添加分组、文件、文件地址。再在工程文件中建立Hardware文件夹用来装硬件驱动函数。

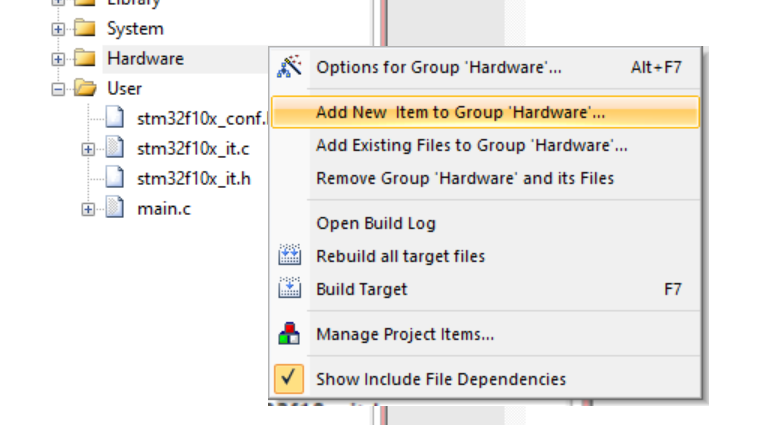

建立LED.c\.h文件

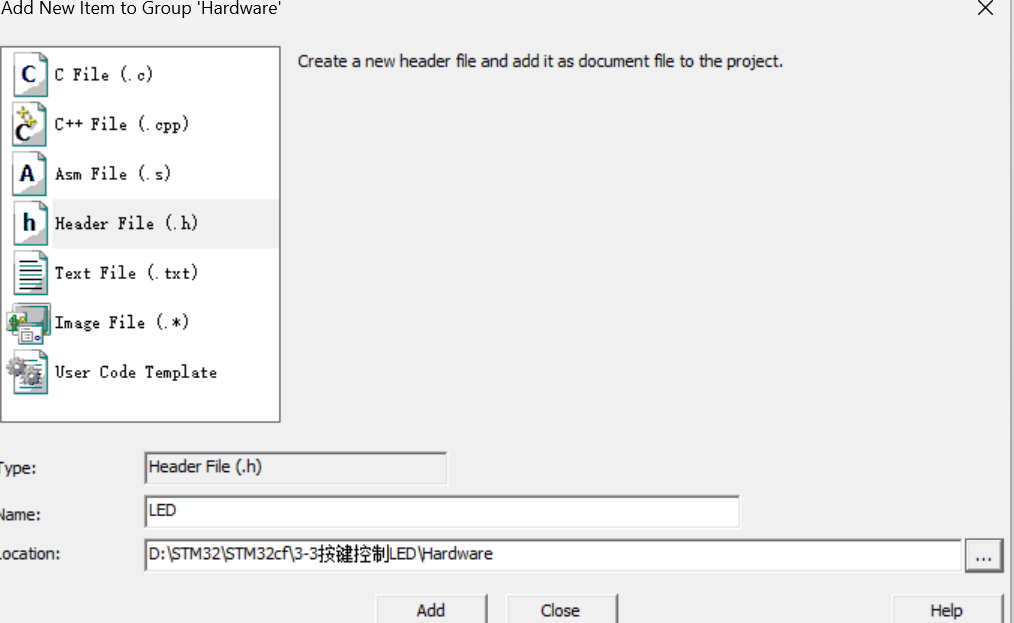

点击右下角的'...'，找到当前工程文件中的Hardware文件夹选中

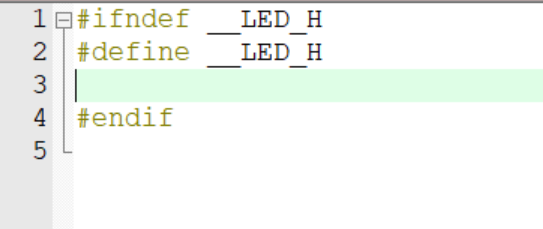

.h文件的固定形式，1检查__LED_H这个宏是否未被定义 2如果未定义，就定义这个宏，防止头文件被重复包含 4结束条件编译

LED初始化

void LED_Init(void)

{

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitTypeDef GPIO_InitStructure;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

}

  1. 时钟使能：外设工作的前提

  • STM32 的所有外设默认都是时钟关闭状态，这是为了降低功耗。

  • 必须先开启对应 GPIO 端口的时钟，否则后续的配置都不会生效。

  • 这里我们开启的是 APB2 总线上的 GPIOA 时钟，因为 GPIOA 挂载在 APB2 总线上。

  1. 配置结构体：参数化设计的优势

  • 模式选择：GPIO_Mode_Out_PP 代表推挽输出模式，这是驱动 LED 的最佳选择，因为它可以输出强高低电平，带负载能力更强。

  • 引脚批量配置：GPIO_Pin_All，配置GPIOA所有16个引脚

  • 速度配置：GPIO_Speed_50MHz 表示引脚电平切换的最大速率，对于 LED 这类低速设备，50MHz 是完全够用的，也可以根据实际需求选择 2MHz 或 10MHz。

  1. 应用配置：写入硬件寄存器

  • 这一步会把结构体里的配置参数写入到 GPIOA 的硬件寄存器中，完成硬件层面的初始化。

  • 标准库通过封装底层寄存器操作，让我们不用直接操作寄存器，提高了代码的可移植性和可读性。

模式

模拟输入模式：GPIO_Mode_AIN = 0x0,

浮空输入模式 GPIO_Mode_IN_FLOATING = 0x04,

下拉输入模式GPIO_Mode_IPD = 0x28,

上拉输入模式 GPIO_Mode_IPU = 0x48,

开漏输出模式GPIO_Mode_Out_OD = 0x14,

推挽输出模式GPIO_Mode_Out_PP = 0x10,

复用开漏模式GPIO_Mode_AF_OD = 0x1C,

复用推挽模式GPIO_Mode_AF_PP = 0x18

声明

在.h中声明，并在main中调用LED.h

使用GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal)

GPIO_Write(GPIOA, ~0x001);//0000 0000 0000 0001

Delay_ms(500);

GPIO_Write(GPIOA, ~0x002);//0000 0000 0000 0010

Delay_ms(500);

GPIO_Write(GPIOA, ~0x004);//0000 0000 0000 0100

Delay_ms(500);

GPIO_Write(GPIOA, ~0x008);//0000 0000 0000 1000

Delay_ms(500);

GPIO_Write(GPIOA, ~0x010);//0000 0000 0001 0000

Delay_ms(500);

  • 第一个参数GPIOx：指定操作的 GPIO 端口（如 GPIOA、GPIOB）；
  • 第二个参数PortVal：16 位无符号整数，每一位对应 GPIO 的一个引脚（bit0 对应 Pin0，bit1 对应 Pin1...bit15 对应 Pin15）；
  • 电平规则：PortVal的某一位为1 → 对应引脚输出高电平；为0 → 对应引脚输出低电平。

因为采用的低电平驱动，所以取反。

2、按键控制LED

使用A1、A2、B1、B11口

LED

封装LED驱动

void LED1_Turn(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

{

if(GPIO_ReadOutputDataBit(GPIOx, GPIO_Pin) == 0)

{

GPIO_SetBits(GPIOx, GPIO_Pin);

}

else

{

GPIO_ResetBits(GPIOx, GPIO_Pin);

}

}

封装后能大幅提升代码的可读性、可维护性和复用性。

使用GPIO_ReadOutputDataBit读取输出端口的电平，根据当前端口的电平来决定下一输出电平。

如：当前A1口是高电平，下一输出电平就是低电平，这样就可以实现按键控制灯的亮灭

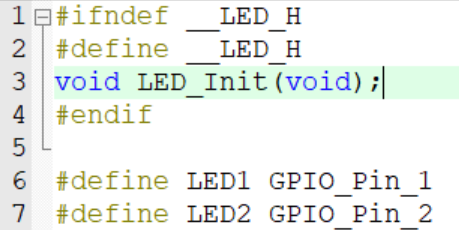

在.h中声明，并且在.h中

#define LED1 GPIO_Pin_1

#define LED2 GPIO_Pin_2

这样可以更明了。

按键

建立Key.c/.h，放在Hardware中。

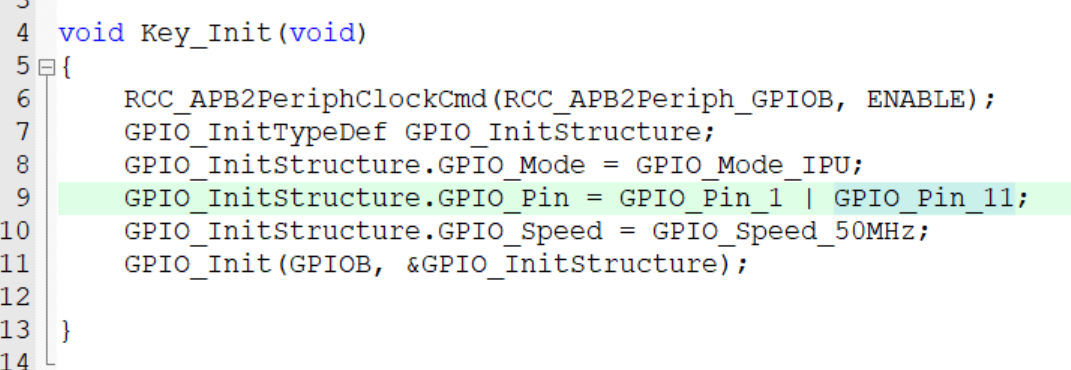

初始化

采用低电平触发，选择上拉输入。

读取端口电平

uint8_t Key_GetNum(void)

{

uint8_t KeyNum = 0;

if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1)== 0)

{

Delay_ms(20);

while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1)== 0);

Delay_ms(20);

KeyNum = 1;

}

if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11)== 0)

{

Delay_ms(20);

while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11)== 0);

Delay_ms(20);

KeyNum = 2;

}

return KeyNum;

}

使用GPIO_ReadInputDataBit函数读取输入端口电平，使用延时函数消抖，判断哪个按键按下然后赋值相应的值，并返回出去。函数在.h中声明。

调用

在main文件中调用相关.h文件，定义一个全局变量uint8_t KeyNum = 0用来装按键的状态，在main中调用按键和LED的启动函数。

int main(void)

{

LED_Init();

Key_Init();

while(1)

{

KeyNum = Key_GetNum();

if(KeyNum == 1)

{

LED1_Turn(GPIOA, LED1);

}

if(KeyNum == 2)

{

LED1_Turn(GPIOA, LED2);

}

}

}

三、蜂鸣器

用光敏传感器控制蜂鸣器，当光照弱时蜂鸣器就响。

蜂鸣器

建立Buzzer.c/.h，放在Hardware中。

初始化

电平翻转

蜂鸣器和LED的代码差不多，直接复制过来改个名字。

void Buzzer_Turn(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

{

if(GPIO_ReadOutputDataBit(GPIOx, GPIO_Pin) == 0)

{

GPIO_SetBits(GPIOx, GPIO_Pin);

}

else

{

GPIO_ResetBits(GPIOx, GPIO_Pin);

}

}

光敏传感器

建立LightSensor.c/.h，放在Hardware中。

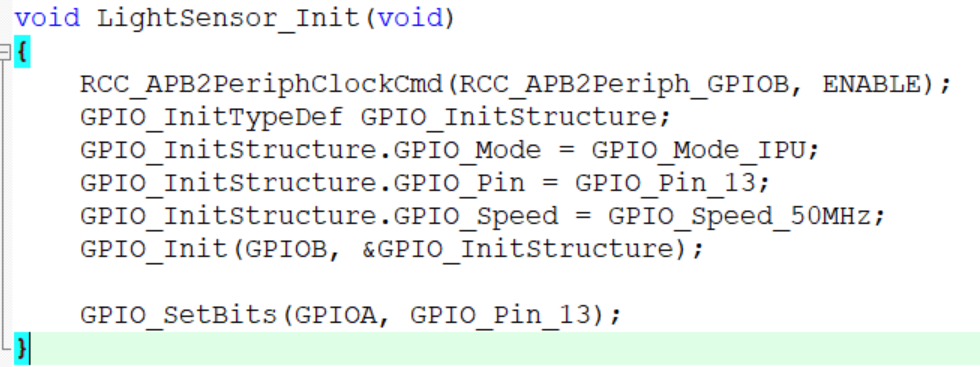

初始化

返回端口的输入电平

uint8_t LightSensor_Get(void)

{

return GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13);

}

调用

int main(void)

{

Buzzer_Init();

LightSensor_Init();

while(1)

{

if(LightSensor_Get() == 1)

{

Buzzer_Reset(GPIOB, GPIO_Pin_12);

}

else

{

Buzzer_Set(GPIOB, GPIO_Pin_12);

}

}

}
