耐达讯自动化Profibus光纤中继模块实现冶金车间长距离抗干扰通信

在钢铁冶金这一典型的重工业场景中,生产环境高温、粉尘弥漫且伴随强电磁干扰。步进驱动器作为控制结晶器振动、送料小车等关键设备的执行单元,其控制的实时性与稳定性直接关系到产品质量与生产效率。传统Profibus铜缆通信在此环境下易受干扰、传输距离有限,成为制约自动化的瓶颈。耐达讯自动化Profibus光纤链路模块通过光纤介质转换,为这一难题提供了可靠的解决方案。

  1. Profibus光纤链路模块:协议核心与光纤优势

Profibus(过程现场总线)是广泛应用的工业实时通信协议,以其高确定性、强实时性和开放标准著称。其主从站结构和高达12Mbps的速率,非常适合步进驱动器的精准控制。

耐达讯光纤链路模块的核心在于光电转换。它将PLC发出的Profibus-DP电信号转换为光信号,通过光纤传输至远端,再还原为电信号送达步进驱动器。这一转换带来了两大根本性提升:传输距离从铜缆的百米级延伸至光纤的20公里,并彻底免疫车间内的任何电磁干扰,确保了信号在恶劣环境下的纯净与稳定。

  1. 冶金行业中的应用与数据流

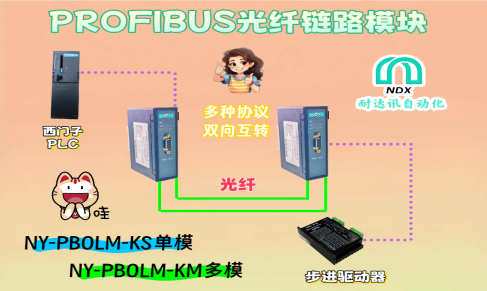

在冶金生产线中,该模块构建了一个三层通信架构:

-控制层:PLC(主站)连接至光纤链路模块的主站端。

-传输层:单模光纤构成车间骨干网。

-设备层:各步进驱动器通过模块的从站端接入网络。

数据流程精准高效:PLC的控制指令经主站模块转为光信号,通过光纤网络传输至目标从站模块,还原后送达步进驱动器。整个过程延迟极低(<2ms),实现了对设备动作的毫秒级精准控制。例如,在高炉配料系统中,该系统能确保送料小车的位移控制信号绝对可靠,保障了原料配比的精确性。

  1. 三大核心优势:极简、兼容、可靠

该方案的实施门槛极低,优势显著:

  • 无需编程:模块为协议透明传输,无需编写复杂的协议转换代码。

  • 3步快速配置:通过硬件拨码或简易软件设置通信速率与地址即可完成,将调试时间从天缩短至小时。

  • 高兼容性:广泛兼容主流PLC系统及各品牌步进驱动器,保护现有投资,降低集成难度。

  1. 为严苛工业环境而生的特性

模块专为冶金等恶劣环境设计:

  • 宽温运行:支持-40℃至85℃工作温度,无惧炉前高温与户外低温。

  • 强抗干扰:金属外壳、专业屏蔽与光纤本身特性,共同抵御强电磁干扰。

  • 工业级防护:良好的防尘防腐蚀设计,确保在金属粉尘环境中长期稳定运行。实际应用表明,其在轧机等强干扰源旁仍能保证99.9%以上的通信可靠性。

总结而言,耐达讯自动化Profibus光纤链路模块通过将成熟的现场总线协议与可靠的光纤传输相结合,为冶金行业步进驱动器的控制提供了距离远、抗扰强、部署易、耐受性高的一体化解决方案。它解决了该行业自动化升级中的一个核心通信痛点,以稳定可靠的连接,为冶金生产线迈向更高精度与智能化奠定了坚实的基础。
