伪3D地图和3D饼图实现

页面的核心功能开发:地图的伪3D效果和3D饼图

一、3D地图实现与优化:

1. 技术实现方案

不依赖ECharts-GL,降低硬件要求,实现伪3D效果,自定义的视觉样式和交互体验。

基于 :ECharts多层geo和map组件叠加技术

核心思路 :通过三层结构(一个map图层+两个geo图层)模拟3D立体效果。

javascript 复制代码
// 三层地图结构配置
geo: [
  { // 上层地图 - 主体视觉层
    z: 2,
    map: 'my',
    roam: true,
    zoom: 1,
    layoutCenter: ['50%', '49%'],
    layoutSize: '88%',
    itemStyle: {
      shadowColor: "#1893e8",
      shadowOffsetX: 0,
      shadowOffsetY: 10,
      shadowBlur: 10
    }
  },
  { // 下层地图 - 阴影增强层
    z: 1,
    map: 'my',
    roam: true,
    zoom: 1,
    layoutCenter: ['50%', '49%'],
    layoutSize: '88%',
    itemStyle: {
      shadowColor: '#fff',
      borderColor: '#fff',
      borderWidth: 2,
      shadowOffsetY: 12,
      opacity: 1
    }
  }
],
series: [ // 数据交互层
  {
    type: 'map',
    mapType: 'my',
    roam: true,
    selectedMode: 'single',
    layoutCenter: ['50%', '49%'],
    layoutSize: '88%',
    zoom: 1
    // ... 数据和样式配置
  }
]

2. 关键技术点

  • 立体效果 :通过z轴层级、阴影偏移量和模糊度实现

  • 区域样式 :自定义背景图片、边框颜色和宽度

  • 交互功能 :支持区域选择、高亮和名称显示

    javascript 复制代码
    itemStyle: {
      areaColor: { // 地图背景图片
        image: img,
        repeat: 'no-repeat'
      },
      borderColor: '#cedef4',
      borderWidth: 1,
      shadowColor: 'transparent',
      shadowBlur: 0
    },
    emphasis: { // 鼠标悬停效果
      itemStyle: {
        areaColor: 'rgba(38, 61, 244, .8)',
      }
    }

3. 遇到的问题与解决方案

问题1:Label重叠问题

  • 背景 :天津地图中间区域(如和平区、河西区等)面积小、区域密集,直接显示分公司标签会严重重叠

  • 解决方案 :通过data数组为每个区域单独设置label偏移量

  • 实现代码 :

javascript 复制代码
data: [
  { name: '河北区', label: { offset: [that.WidthAdaptive(-55), that.WidthAdaptive(-10)] } },
  { name: '河东区', label: { offset: [that.WidthAdaptive(50), that.WidthAdaptive(-15)] } },
  { name: '南开区', label: { offset: [that.WidthAdaptive(-60), 0] } },
  { name: '东丽区', label: { offset: [that.WidthAdaptive(40), that.WidthAdaptive(12)] } },
  // ...其他区域
],

问题2:多层地图同步问题

  • 背景 :缩放或平移时,多层地图需要保持同步

  • 解决方案 :监听georoam事件,同步更新各图层的zoom和center属性.

    javascript 复制代码
    myChart.on('georoam', function (params) {
      var option = myChart.getOption();
      if (params.zoom != null) {
        // 同步缩放
        option.geo[0].zoom = option.series[0].zoom;
        option.geo[1].zoom = option.series[0].zoom;
        // 同步中心点
        option.geo[0].center = option.series[0].center;
        option.geo[1].center = option.series[0].center;
      } else {
        // 同步平移
        option.geo[0].center = option.series[0].center;
        option.geo[1].center = option.series[0].center;
      }
      myChart.setOption(option);
    });

问题3:响应式适配

  • 背景 :大屏幕不同分辨率下的显示效果不一致

  • 解决方案 :实现WidthAdaptive函数动态调整元素大小

    javascript 复制代码
    WidthAdaptive(res) {
      var windth = window.innerWidth;
      let fontSize = windth / 1920;
      return fontSize * res;
    }

4. 实现效果

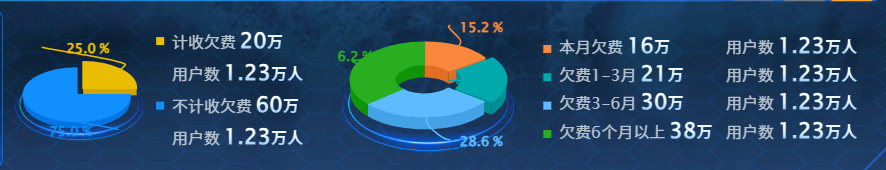

二、3D饼图实现与优化

1. 技术实现方案

基于 :HighCharts + highcharts-3d插件

核心思路 :利用HighCharts原生3D支持实现立体饼图效果

javascript 复制代码
// 3D饼图基础配置
this.mychart = HighCharts.chart('echart-container', {
  chart: {
    type: 'pie',
    backgroundColor: 'transparent',
    options3d: {
      enabled: true,
      alpha: 60,  // 内旋转角度
      beta: 0     // 外旋转角度
    }
  },
  plotOptions: {
    pie: {
      size: this.WidthAdaptive(80),
      depth: this.WidthAdaptive(8), // 3D深度
      center: ['60%', '50%']
    }
  }
  // ... 数据和样式配置
});

2. 关键技术点

  • 3D效果 :通过depth属性控制立体深度

  • 图例定制 :支持HTML格式化的复杂图例样式

  • 数据标签 :个性化的百分比显示

  • 响应式设计 :窗口大小变化时自动调整

3. 核心问题与解决方案

问题1:图例样式复杂

  • 背景 :需要显示多层数据(名称、金额、用户数)

  • 解决方案 :使用useHTML:true,自定义HTML模板

javascript 复制代码
legend: {
  useHTML: true,
  labelFormat: '<div class="legend-box"><p>{name}<span><i>{y}</i>万</span></p><p>用户数<span><i>1.23</i>万人</span></p></div>'
}

问题2:性能优化

  • 背景 :窗口大小变化时频繁重绘影响性能

  • 解决方案 :使用debounce函数优化重绘频率

    javascript 复制代码
    // 窗口大小变化处理 - 防抖优化
    handleResize: debounce(() => {
      if (this.mychart) {
        this.mychart.destroy();
        this.init();
      }
    }, 100)

4. 技术优势

  • 原生3D支持,实现简单高效

  • 高度自定义的图例和数据标签

  • 完善的响应式适配机制
