单相光伏并网Matlab仿真模型：双闭环并网策略的奇妙之旅

单相光伏并网Matlab仿真模型，使用了双闭环并网策略。采用了PO扰动法，已封装模块，可自由设置参数。支持各版本。

最近在研究光伏并网相关内容，给大家分享一个超实用的单相光伏并网Matlab仿真模型，它采用了双闭环并网策略，真的非常值得深入探讨一下。

双闭环并网策略探秘

双闭环并网策略在这个模型里起着核心作用。一般来说，外环通常是功率环，内环是电流环。外环功率环的目的是根据光伏电池的最大功率跟踪（MPPT）算法，生成合适的电流指令，来实现光伏系统的最大功率输出。而内环电流环则是为了快速跟踪外环给定的电流指令，使得并网电流能够快速、准确地跟随电网电压的相位和幅值变化，保证并网电流的质量。

这里简单给大家看一段伪代码示例（实际Matlab代码会更复杂些），来感受下双闭环的基本逻辑：

matlab 复制代码

% 假设已经获取到光伏电池的输出功率Ppv和电压Vpv
% 外环功率环
P_ref = MPPT_algorithm(Ppv, Vpv); % 通过MPPT算法得到参考功率
I_ref = P_ref / V_grid; % 根据电网电压V_grid计算电流参考值

% 内环电流环
error = I_ref - I_grid; % 计算电流误差
kp = 0.5; % 比例系数
ki = 0.1; % 积分系数
Integral = Integral + error * dt; % 积分项
I_control = kp * error + ki * Integral; % 计算电流控制量

在这段代码里，通过MPPT算法得到参考功率Pref*，进而算出电流参考值I* ref。然后在内环电流环，通过计算电流误差，利用比例积分控制（PI控制）算出电流控制量I_control，以此来调节并网电流。

PO扰动法助力MPPT

这个模型采用了PO扰动法（Perturb and Observe，即扰动观察法）来实现最大功率跟踪。PO扰动法的基本思想很直观，就是不断地扰动光伏电池的工作点（通常是改变其输出电压），观察功率的变化方向，如果功率增加，就继续朝这个方向扰动，如果功率减小，就往相反方向扰动，这样就能逐渐逼近最大功率点。

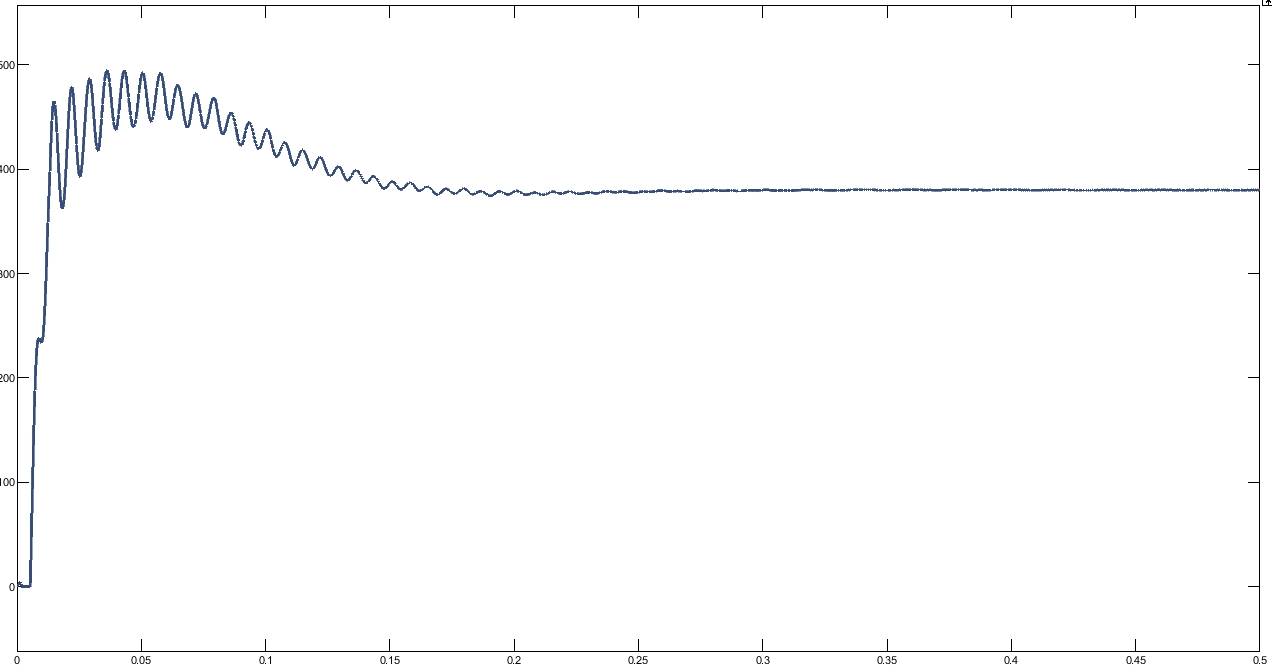

单相光伏并网Matlab仿真模型，使用了双闭环并网策略。采用了PO扰动法，已封装模块，可自由设置参数。支持各版本。

下面是PO扰动法的简单代码示意：

matlab 复制代码

function [V_ref, Ppv] = PO_algorithm(Vpv, Ipv)
    % 初始化参数
    step = 0.01; % 电压扰动步长
    V_ref = Vpv; % 初始参考电压设为当前电压
    Ppv = Vpv * Ipv; % 当前功率
    Ppv_last = Ppv; % 上一时刻功率

    while true
        V_ref = V_ref + step; % 扰动电压
        Ipv_new = get_IPV(V_ref); % 根据新电压获取新电流（假设存在函数获取电流）
        Ppv_new = V_ref * Ipv_new; % 计算新功率

        if Ppv_new > Ppv_last
            % 功率增加，继续朝此方向扰动
            Ppv_last = Ppv_new;
        else
            % 功率减小，改变扰动方向
            step = -step;
            V_ref = V_ref - step;
        end

        if abs(step) < 0.001 % 设定一个终止条件，当扰动步长足够小
            break;
        end
    end
end

在这个代码中，不断扰动电压V_ref，通过比较功率变化来决定扰动方向，直到满足终止条件。这种方法简单有效，在实际光伏系统中应用广泛。

封装模块与参数自由设置

这个模型已经将各个关键部分封装成了模块，对于使用者来说简直太友好了。不管你是研究最大功率跟踪部分，还是双闭环控制部分，又或者是并网环节，都可以方便地找到对应的模块。

而且，可自由设置参数这一点真的太棒了。比如说在双闭环控制模块中，你可以随意调整比例系数kp和积分系数ki，来观察系统的动态响应和稳态性能的变化。在PO扰动法模块里，你能改变扰动步长，看看对最大功率跟踪速度和精度的影响。像这样：

matlab 复制代码

% 在主程序中设置双闭环PI参数
kp = 0.8;
ki = 0.2;

通过简单的赋值语句，就能轻松改变参数，探索不同参数设置下模型的各种特性。

各版本支持，兼容性超棒

这个仿真模型支持Matlab的各个版本，这意味着无论你用的是比较新的版本，追求更强大的功能和更友好的界面，还是因为某些原因还在使用较老版本，都能顺利运行这个模型。不用担心因为版本不兼容而出现各种奇奇怪怪的问题，真的是非常贴心。

总之，这个单相光伏并网Matlab仿真模型结合双闭环并网策略和PO扰动法，再加上封装模块和各版本支持这些优点，是光伏并网研究和学习的有力工具。希望大家也能从中获取到有用的信息，在光伏领域的探索中更进一步。
