ARM Cortex-M 中的异常和中断

ARM Cortex-M 中的异常和中断是一个非常核心且基础的概念，对于理解 Cortex-M 内核的工作原理至关重要。

我将围绕以下四个核心部分展开：

1. 什么是异常？

在 ARM Cortex-M 的语境下，异常是一个广义的总称，指任何需要处理器暂停当前正在执行的指令 ，转而去执行一段特殊代码（称为异常处理程序 或异常服务例程）的事件。

中断是异常的一个子集。具体来说：

异常：包括所有由内部或外部事件触发的处理流程转移。Cortex-M 内核预定义了一系列异常类型 ，每个类型有一个固定的编号，称为 异常号。
中断：特指由外部外设 （如定时器、UART、GPIO）通过中断请求信号触发的异常。它们的异常号是 可配置的，由芯片厂商在设计外设时分配。

Cortex-M 异常的分类表（按异常号排序）

异常号	类型	优先级（默认）	简称	触发源
1	复位	-3（最高）	Reset	上电、复位引脚
2	不可屏蔽中断	-2	NMI	不可屏蔽的中断源（如看门狗）
3	硬错误	-1	HardFault	所有无法被正确处理的严重错误
4	存储管理错误	可配置	MemManage	MPU权限违规、访问非法地址
5	总线错误	可配置	BusFault	总线传输错误（如访问不存在设备）
6	使用错误	可配置	UsageFault	未定义指令、非法状态转换（如从ARM态进入）
7-10	保留	-	-	-
11	SVCall	可配置	SVC	由 `SVC` 指令触发的系统服务调用
12	调试监控	可配置	DebugMon	调试事件
13	保留	-	-	-
14	PendSV	可配置	PendSV	由软件挂起的系统服务请求，常用于RTOS上下文切换
15	SysTick	可配置	SysTick	系统滴答定时器中断
16及以上	外部中断	可配置	IRQ0, IRQ1, ...	芯片上的外设（如UART、TIMER、GPIO）

关键点总结：

中断 = 外部中断（IRQ）。
其他异常（1-15）由内核内部机制或指令触发，各有特定用途。
Reset、NMI、HardFault 的优先级是固定的负值，高于所有可配置优先级的中断，这意味着它们不能被屏蔽，且能抢占任何其他处理。

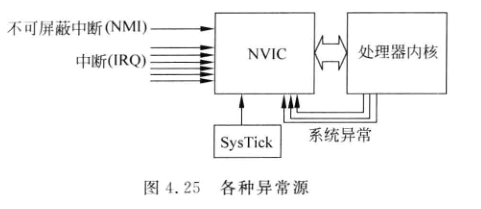

2. 嵌套向量中断控制器NVIC

NVIC 是 Cortex-M 内核内部一个极其重要的集成模块，它负责管理所有的可配置优先级异常（即异常号4-6，11-15，以及所有外部中断IRQ）。

你可以把 NVIC 想象成一个高度智能的交通管制中心。

NVIC 的核心功能：

优先级管理：
- 每个异常（除复位、NMI、硬错误外）都有一个可编程的优先级（优先级数值越小，优先级越高）。
- NVIC 支持优先级分组 ，允许你将优先级数值进一步划分为抢占优先级 和子优先级 。抢占优先级 高的异常可以打断正在执行的抢占优先级 低的异常（嵌套）。子优先级 仅在多个待处理异常具有相同抢占优先级时，决定谁先执行。
中断的使能与屏蔽：
- 全局开关 ：通过 CPSID I / CPSIE I 指令或访问 PRIMASK 寄存器，可以全局禁用/启用所有可屏蔽异常（主要是IRQ和SysTick等）。
- 个体开关 ： NVIC 提供了 ISER（中断使能）和 ICER（中断除能）寄存器，可以独立地控制每个外部中断的开关。
中断挂起与状态：
- 当外设发出中断请求，但处理器因优先级或其他原因未能立即响应时，NVIC 的 ISPR（中断挂起）寄存器会记录这个"待处理"的状态。
- 一旦条件允许（如更高优先级中断处理完毕），NVIC 会根据挂起状态和优先级，决定下一个响应的异常。
自动的嵌套与返回：
- NVIC 与内核硬件紧密协作，在进入和退出异常时，自动完成一系列关键操作：
  - 入栈：将当前执行环境的寄存器（如PC, LR, PSR, R0-R3, R12）压入堆栈。
  - 取向量 ：从向量表中取出对应异常处理程序的入口地址。
  - 更新寄存器 ：更新LR为特殊值（EXC_RETURN），PSR等。
  - 出栈与返回 ：处理程序结束时，通过 BX LR 指令（其中LR是 EXC_RETURN）触发硬件自动从堆栈恢复寄存器，并返回到被中断的程序。

简单流程：外设触发中断 -> NVIC 接收、根据优先级裁决 -> 若允许响应，NVIC 通知内核 -> 内核硬件自动保存现场、跳转到处理函数 -> 处理函数执行完毕返回 -> 内核硬件自动恢复现场。

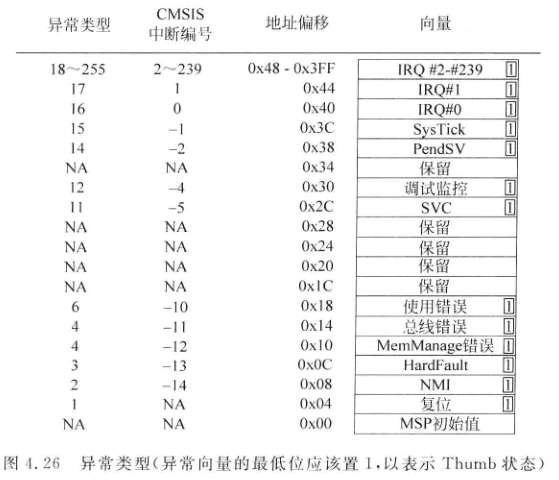

3. 向量表

向量表 本质上是一个地址查询表 ，它存储在内存的特定位置（默认在 0x00000000）。表中的每一项都是一个 4 字节的地址 （在32位系统中），指向对应异常或中断的处理函数。

向量表的结构：

第0项 ： 初始主堆栈指针 的值。这是处理器启动后第一个加载到MSP寄存器的值。
第1项 ： 复位异常处理函数 的地址。处理器上电后执行的第一条指令就从这里取得。
第2项 ： NMI处理函数 的地址。
第3项 ： 硬错误处理函数 的地址。
... 以此类推，按照异常号顺序排列。

向量表重定位：

在大多数实际应用中，向量表会被复制并重定位到RAM 或特定的Flash区域 （如 0x08000000，这是STM32 Flash的起始地址）。这通过设置 Cortex-M 的 VTOR 寄存器实现。
为什么？ 因为RAM中的向量表可以被运行时修改，这对于实现动态改变中断服务函数 （如通过函数指针）、Bootloader跳转到应用程序等场景至关重要。

与NVIC的关系：

NVIC 不存储向量表，它负责管理异常的触发、优先级和状态。
当 NVIC 通知内核需要响应某个异常（比如IRQ#5）时，内核硬件会根据 VTOR 寄存器的值找到向量表基址，然后根据异常号（例如 16+5=21）计算出偏移量，取出第21项的地址，并跳转到那个地址执行。

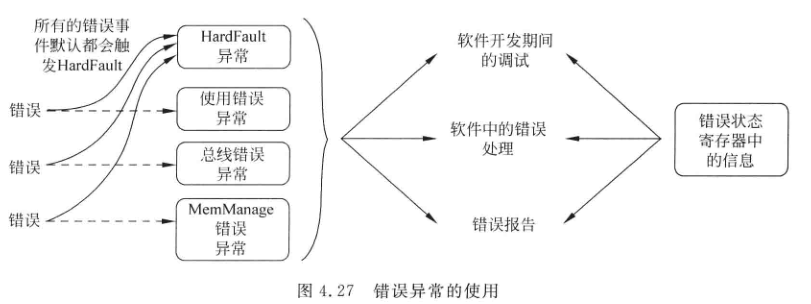

4. 错误处理

Cortex-M 提供了强大的错误检测和上报机制。当发生非法操作时，会触发相应的错误异常。

主要错误异常类型：

HardFault（硬错误）：
- 最高优先级的错误异常，是"最后的安全网"。
- 当其他可配置的错误异常（如MemManage、BusFault、UsageFault）被禁用，或者它们本身在处理过程中再次出错 时，错误就会升级为HardFault。
- 常见原因：访问非法内存地址（空指针）、堆栈溢出、跳转到非法代码区、中断服务函数缺失（向量表项为空）等。
MemManage Fault（内存管理错误）：
- 通常由 MPU触发。
- 常见原因：向只读区域写入数据、从非执行区域取指、以特权模式访问用户模式专属区域等违反MPU配置规则的行为。
BusFault（总线错误）：
- 在指令加载、数据读写时，由总线系统报告的错误。
- 常见原因：访问一个物理上不存在的存储设备地址、设备未准备好、违反AHB总线协议等。
UsageFault（使用错误）：
- 由指令执行相关的问题触发。
- 常见原因：执行未定义的指令（如ARM指令）、尝试切换到非法状态（在Cortex-M上执行切换到ARM状态的指令）、非对齐的内存访问（如果已被使能检测）、除零错误（某些Cortex-M型号支持）等。

错误发生后的处理流程：

错误条件被检测到。
触发对应的错误异常。如果该异常被使能，则进入其处理函数；如果被禁用，则立即升级为HardFault。
在错误异常的处理函数中，程序员可以：
- 读取一系列配置和控制寄存器 来诊断错误原因。最重要的是 CFSR（可配置故障状态寄存器），它的各个位精确指出了是哪种具体错误（如 IMPRECISERR, PRECISERR, IBUSERR 等）。
- 读取 BFAR（总线故障地址寄存器）或 MMFAR（内存管理故障地址寄存器）来获取导致错误的地址。
- 读取 HFSR（硬错误状态寄存器）了解HardFault的起因。
- 读取 LR 和堆栈中自动保存的上下文（PC, PSR等），回溯到错误发生时的代码位置。
根据错误类型，处理函数可以尝试恢复，或进行系统复位、进入安全模式、记录错误日志等操作。

调试技巧：

在开发中，最常遇到的是 HardFault。
当程序"死机"时，首先检查是否进入了 HardFault 处理函数。
通过查看 CFSR 的值、分析堆栈中保存的PC和LR值，可以精确定位到导致崩溃的源代码行。

总结图景

事件发生：外部设备发出中断请求（IRQ），或内核内部发生错误/执行特定指令。
NVIC裁决： NVIC 接收请求，根据优先级、使能状态和当前执行环境，决定是否响应以及响应哪个异常。
硬件自动响应 ：若响应，内核硬件自动保存现场，并通过向量表查找跳转地址。
执行处理程序：跳转到对应的异常/中断服务函数执行用户代码。
自动返回：函数通过返回特殊值，触发硬件自动恢复现场，程序继续执行。

理解这四部分及其相互作用，是掌握 Cortex-M 实时性和可靠性的基石。
