一、prometheus的动态服务发现------基于consul的服务发现

1.1、基于consul的服务发现

Consul 是基于GO语言开发的开源工具，提供服务注册、服务发现、健康检查、Key/Value存储、多数据中心和分布式一致性保证等功能。之前我们通过 Prometheus 实现监控，当新增一个 Target 时，需要变更服务器上的配置文件（即：基于文件的服务发现------使用 file_sd_configs 配置），但是需要登录服务器修改对应 json或yml 文件，还是比较麻烦。不过 Prometheus 官方支持多种自动服务发现的类型，其中就支持 Consul。

1.2、安装consul

consul的安装是较为方便的，consul开源项目提供了各个系统版本的二进制安装包，可直接下来解压安装就行。也可以通过Docker来快速安装。

红帽系、银河麒麟V10系统中成功安装部署Docker-ce引擎与Docker-Compose保姆级教程https://blog.csdn.net/xiaochenXIHUA/article/details/154187536银河麒麟高级服务器中Docker容器的安装部署与管理实操保姆级教程_银河麒麟 服务器版 容器管理是什么https://blog.csdn.net/xiaochenXIHUA/article/details/155027993

bash 复制代码

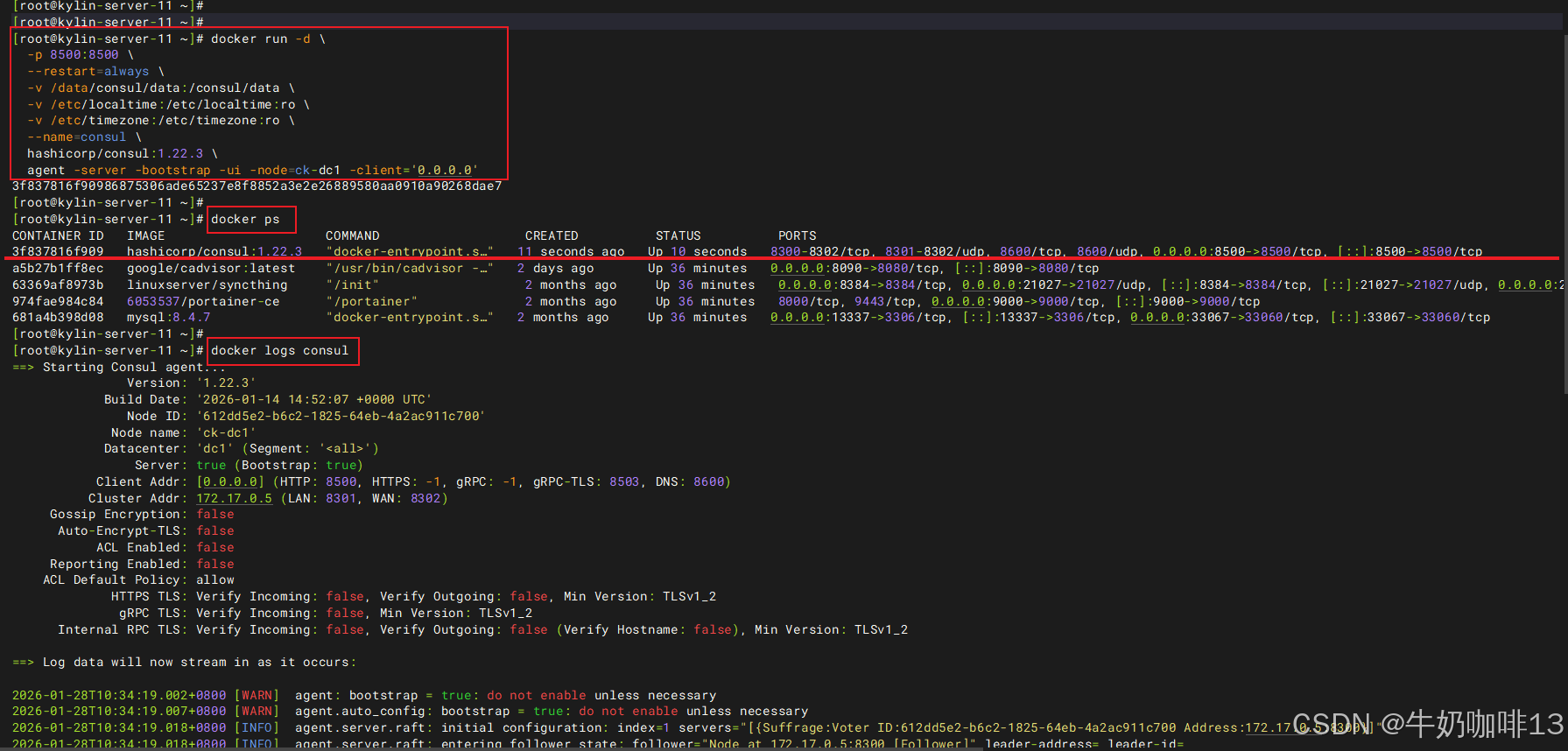

#在Dokcer容器中快速安装consul
#1-先查看docker容器宿主机的8500端口是否被占用，不被占用才可使用，否则需要修改
netstat -antlp | grep 8500

#2-直接在docker容器中下载运行consul容器
docker run -d \
  -p 8500:8500 \
  --restart=always \
  -v /data/consul/data:/consul/data \
  -v /etc/localtime:/etc/localtime:ro \
  -v /etc/timezone:/etc/timezone:ro \
  --name=consul \
  hashicorp/consul:1.22.3 \
  agent -server -bootstrap -ui -node=ck-dc1 -client='0.0.0.0'


#3-查看当前运行的consul容器
docker ps | grep consul

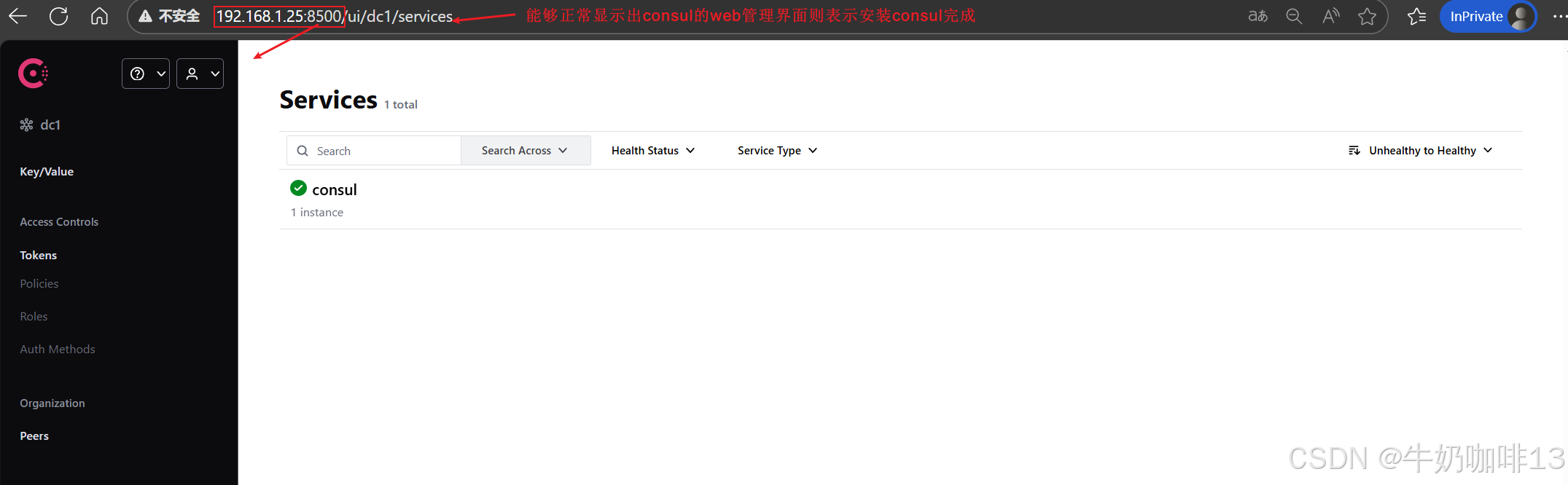

#4-在浏览器访问该Docker宿主机的8500端口（能够正常显示consul的管理web界面则表示安装成功）
ip a


#5-查看consul容器的日志
#1-查看consul容器的所有日志
docker logs consul

#2-查看consul容器最新的60行日志
docker logs --tail 60 consul

#3-实时跟踪consul容器的日志
docker logs -f consul

#4-实时跟踪consule容器最新 60 行日志
docker logs -f --tail 60 consul

#5-查看最近N分钟/小时的日志
docker logs --since 15m consul
docker logs --since 1h consul

#6-查看指定时间段的日志（精确到时间戳）
docker logs --since "2026-01-28T10:30:00" --until "2026-01-28T10:35:00" consul

#7-查看容器的全部日志（包括启动失败的报错）并输出到文件中
docker logs --details consul > consul-logs.txt

|--------|-----------------------------------------|---------------------------------------------------------------------------------------------------------------|
| 序号 | docker核心运行参数 | 说明 |
| 1 | docker run | Docker 启动容器的基础命令 |
| 2 | -d | 后台运行容器（守护进程模式），不会占用当前终端 |
| 3 | -p 8500:8500 | 端口映射：将宿主机的 8500 端口映射到容器内的 8500 端口（Consul UI 和 HTTP API 默认端口） 注意：-p后的第一个8500是宿主机的端口，需要确保该端口不被占用 |
| 4 | --restart=always | 容器重启策略：无论容器退出码是什么，Docker 都会始终重启该容器（宿主机重启、容器异常退出时自动恢复） |
| 5 | -v /data/consul/data:/consul/data | 数据卷挂载：将宿主机 /data/consul/data 目录挂载到容器内 /consul/data，实现 Consul 数据持久化（容器删除后数据不丢失） |
| 6 | -v /etc/localtime:/etc/localtime:ro | 挂载宿主机时区文件（ro 表示只读），保证容器内时区与宿主机一致 |
| 7 | -v /etc/timezone:/etc/timezone:ro | 挂载宿主机时区配置文件，进一步确保时区同步 |
| 8 | --name=consul | 给容器命名为 consul，方便后续通过 docker ps/stop/restart 等命令管理 |
| 9 | hashicorp/consul:1.22.3 | 指定要运行的镜像：HashiCorp 官方的 Consul 镜像，版本为 1.22.3（固定版本避免自动更新导致兼容问题） |
| |||
| 序号 | consul启动参数 | 说明 |
| 1 | agent | Consul 的核心运行模式（启动 Consul 代理） |
| 2 | -server | 以服务器节点模式运行（Consul 集群的核心节点，负责数据存储、选举等） |
| 3 | -bootstrap | 表示这个节点是 Server-Leader ，每个数据中心只能运行一台服务器。技术角度上讲 Leader 是通过 Raft 算法选举的，但是集群第一次启动时需要一个引导 Leader，在引导群集后，建议不要使用此标志。 |
| 4 | -ui | 表示启动 Web UI 管理器，默认开放端口 8500，所以上面使用 Docker 命令把 8500 端口对外开放。 |
| 5 | -node=ck-dc1 | 设置该 Consul 节点的名称为 ck-dc1（集群内该节点名称必须唯一） |
| 6 | -client='0.0.0.0' | consul服务侦听地址，这个地址提供HTTP、DNS、RPC等服务，默认是127.0.0.1所以不对外提供服务，若你要对外提供服务则改成0.0.0.0 |
[docker核心运行参数与consul启动参数说明]

1.3、使用consul api注册或删除服务

consul服务注册提供了两种方法：《1》是定义配置文件服务注册（即：在配置文件中定义服务来进行注册）。《2》是HTTP API服务注册（即：通过调用consul api进行自我注册）。

bash 复制代码
#使用consul api注册服务

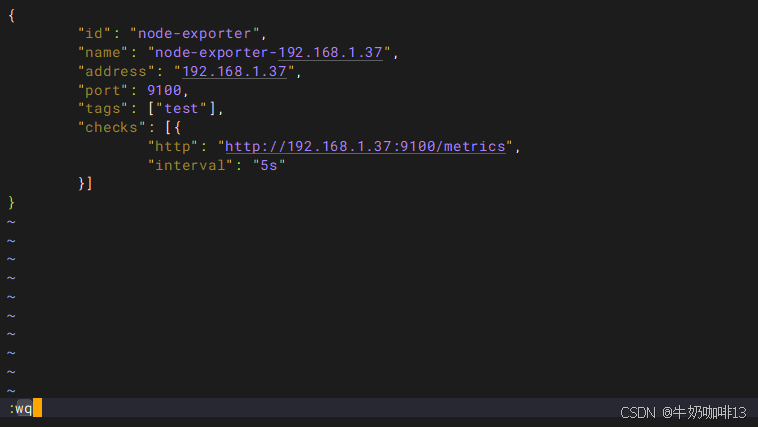

#1-先编写一个需要注册服务的文件
vi test.json
#【test.json】文件的内容如下（注意：每个需要注册服务的id必须唯一，若相同则会被覆盖）：
{
        "id": "node-exporter",
        "name": "node-exporter-192.168.1.37",
        "address": "192.168.1.37",
        "port": 9100,
        "tags": ["test"],
        "checks": [{
                "http": "http://192.168.1.37:9100/metrics",
                "interval": "5s"
        }]
}

#2-调用consul api注册服务
curl --request PUT --data @test.json http://192.168.1.25:8500/v1/agent/service/register

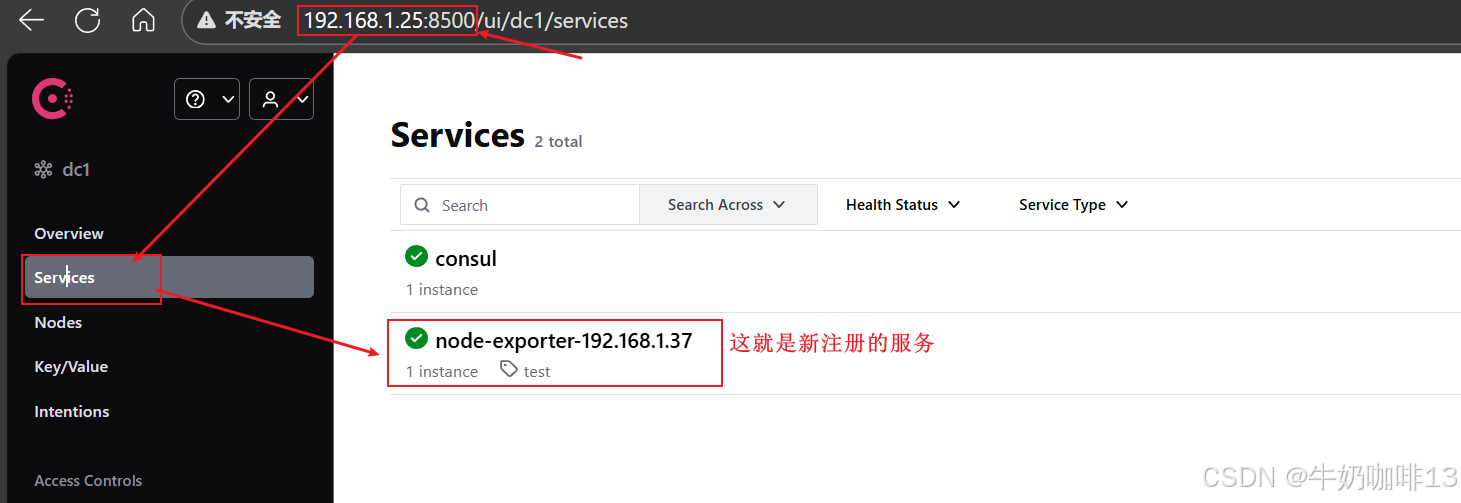

#3-在consul的web界面的【services】选项内即可看到最新添加的服务


#注意：若想删除consul内的指定服务，则执行如下命令（令最后是服务的id）
curl --request PUT  http://192.168.1.25:8500/v1/agent/service/deregister/node-exporter1

1.4、配置prometheus实现consul所有服务的自动发现

目前consul服务已经启动完成，且我们已经手动调用consul api成功注册了一个服务；接下来我们需要配置prometheus来使用consul自动服务发现，目的就是能够将上面添加的服务自动发现到prometheus的Targets中。

bash 复制代码

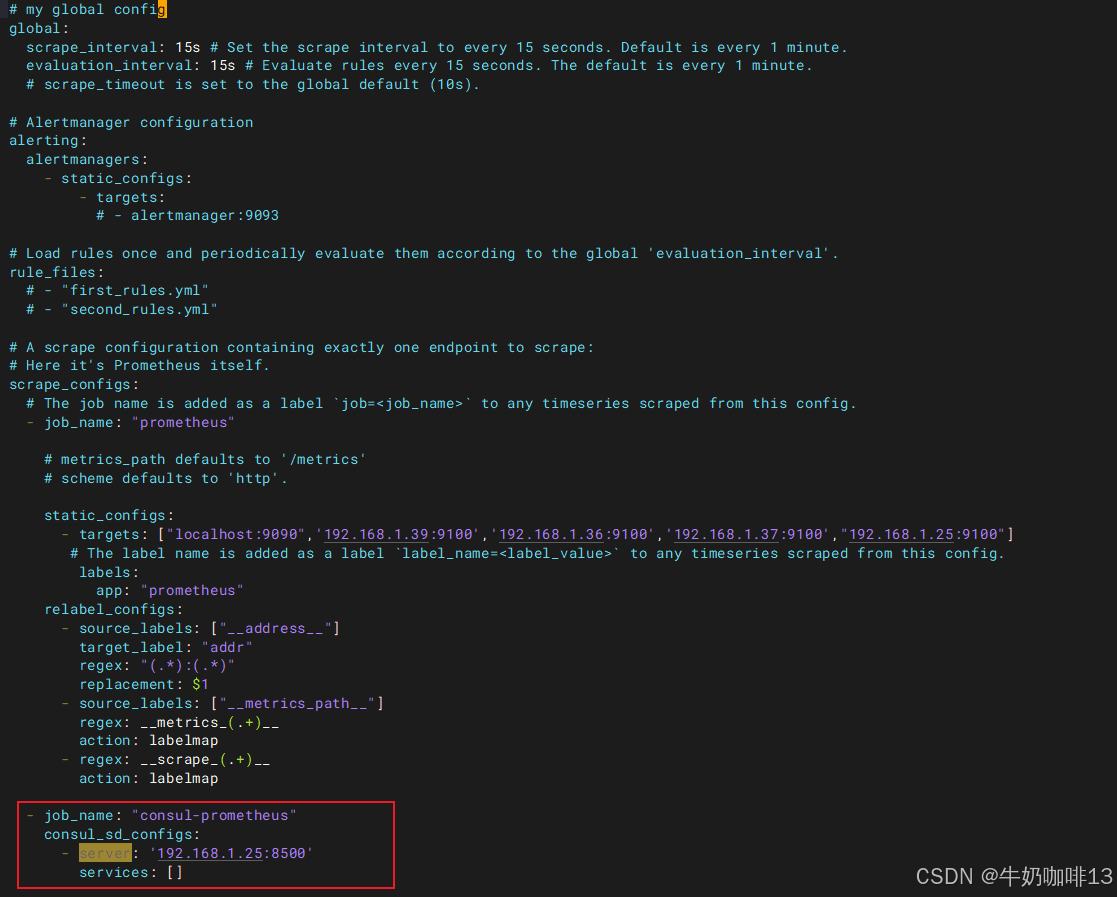

#配置prometheus.yml实现使用consul所有服务的自动发现

#1-进入prometheus路径编辑其配置文件【prometheus.yml】
cd /usr/local/prometheus-3.5.0/
vi prometheus.yml


#2-在【prometheus.yml】的最后【scrape_configs】下添加名为consul-prometheus的内容
  - job_name: "consul-prometheus"
    consul_sd_configs:
      - server: '192.168.1.25:8500'
        services: []

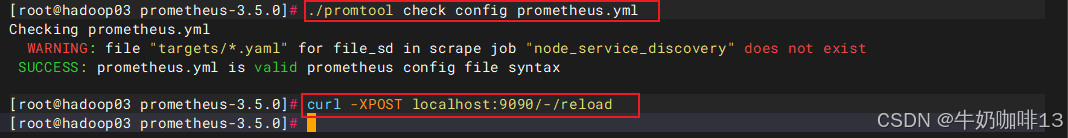

#3-验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#4-验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload

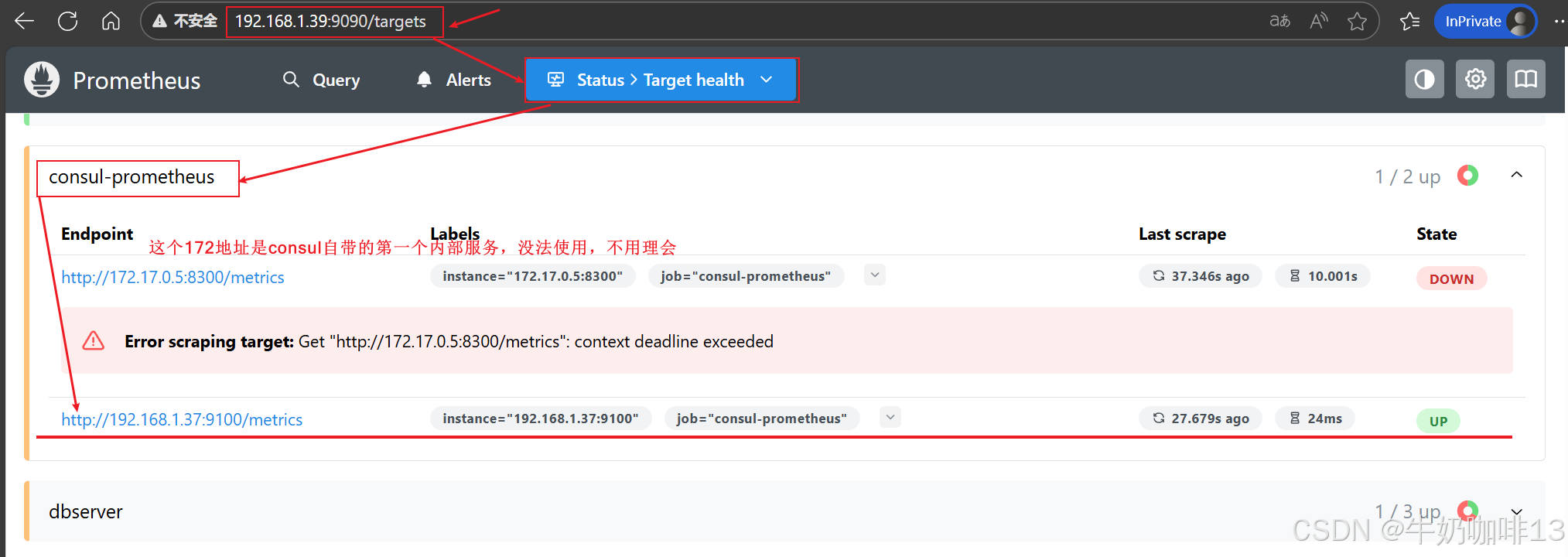

#5-打开浏览器进入Prometheus Server的Web界面【IP:9090】查看【Status-->Target health】即可看到添加的【consul prometheus】节点下的多个地址及其状态【up】表示在线【down】表示离线。

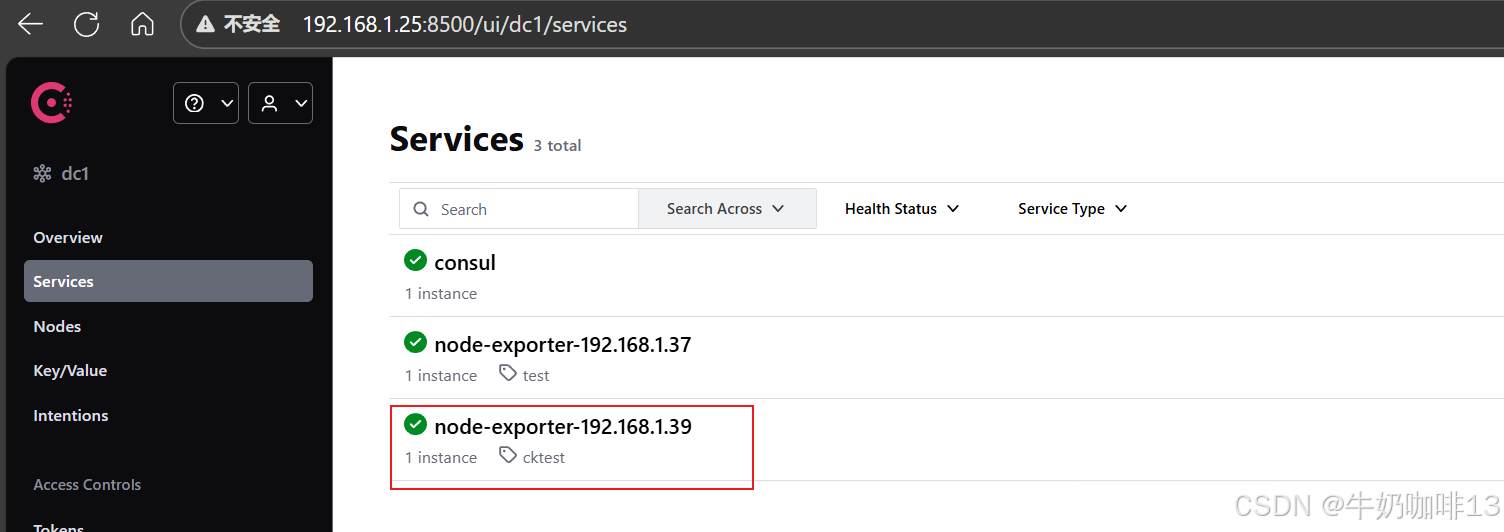

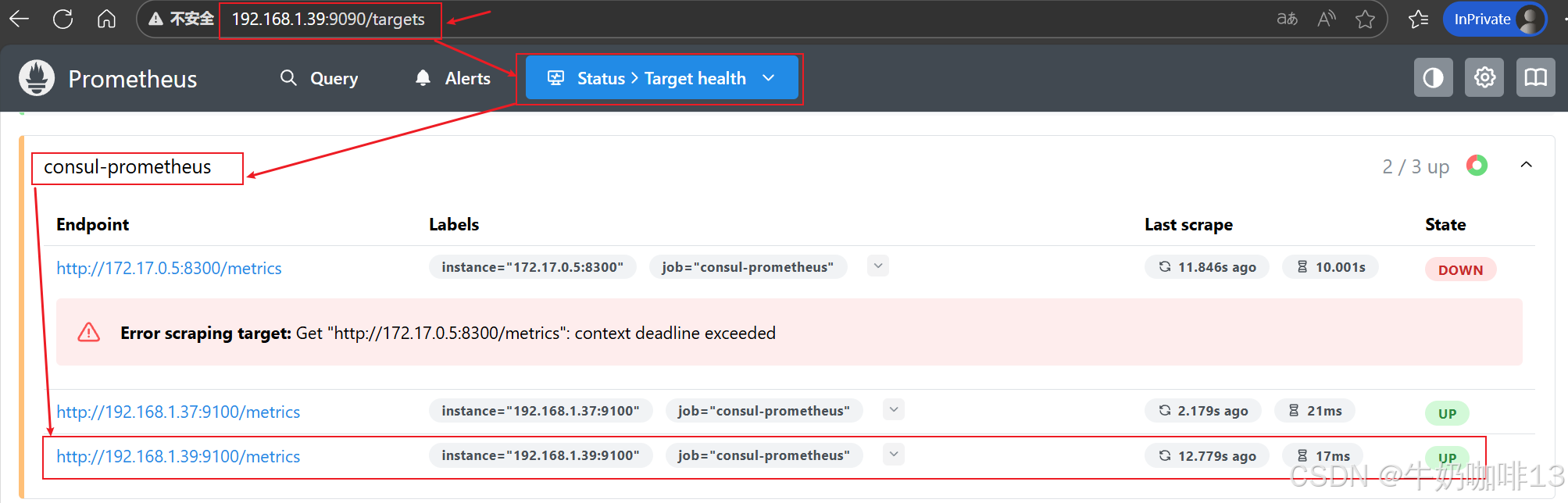

#6-使用consul api注册一个服务到consul中然后在打开浏览器进入Prometheus Server的Web界面【IP:9090】查看【Status-->Target health】下【consul prometheus】节点是否存在刚注册的这个服务
vi test1.json
#【test1.json】文件如下
{
        "id": "node-exporter1",
        "name": "node-exporter-192.168.1.39",
        "address": "192.168.1.39",
        "port": 9100,
        "tags": ["cktest"],
        "checks": [{
                "http": "http://192.168.1.39:9100/metrics",
                "interval": "5s"
        }]
}

|--------|-----------------------|-------------------------|
| 序号 | consul服务发现参数 | 说明 |
| 1 | consul_sd_configs | 表示使用 consul 服务发现类型 |
| 2 | server | 表示 consul 服务地址 |
| 3 | services: [] | 表示匹配 consul 中的所有service |
[prometheus配置文件新增consul所有服务自动发现参数解析]

prometheus是可以自动获取到consul的所有服务了，但是consul默认的服务不是我们需要的，也不需要prometheus采集，需要过滤掉，可执行如下《1.5、使用relabel_configs将自动发现的服务进行分类》实现。

二、使用relabel_configs将自动发现的服务进行分类

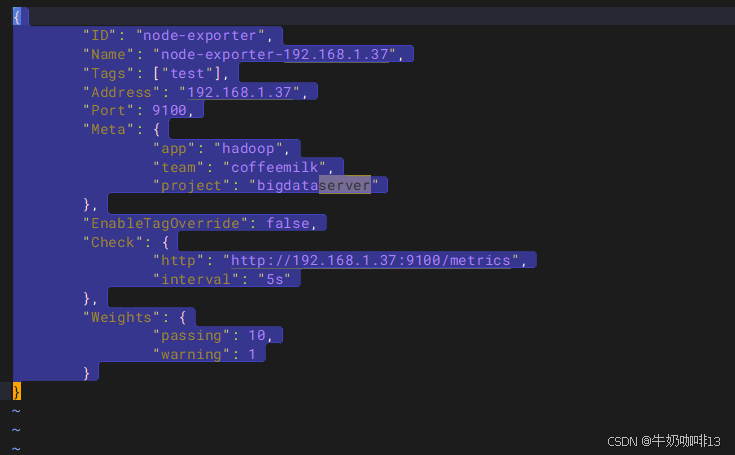

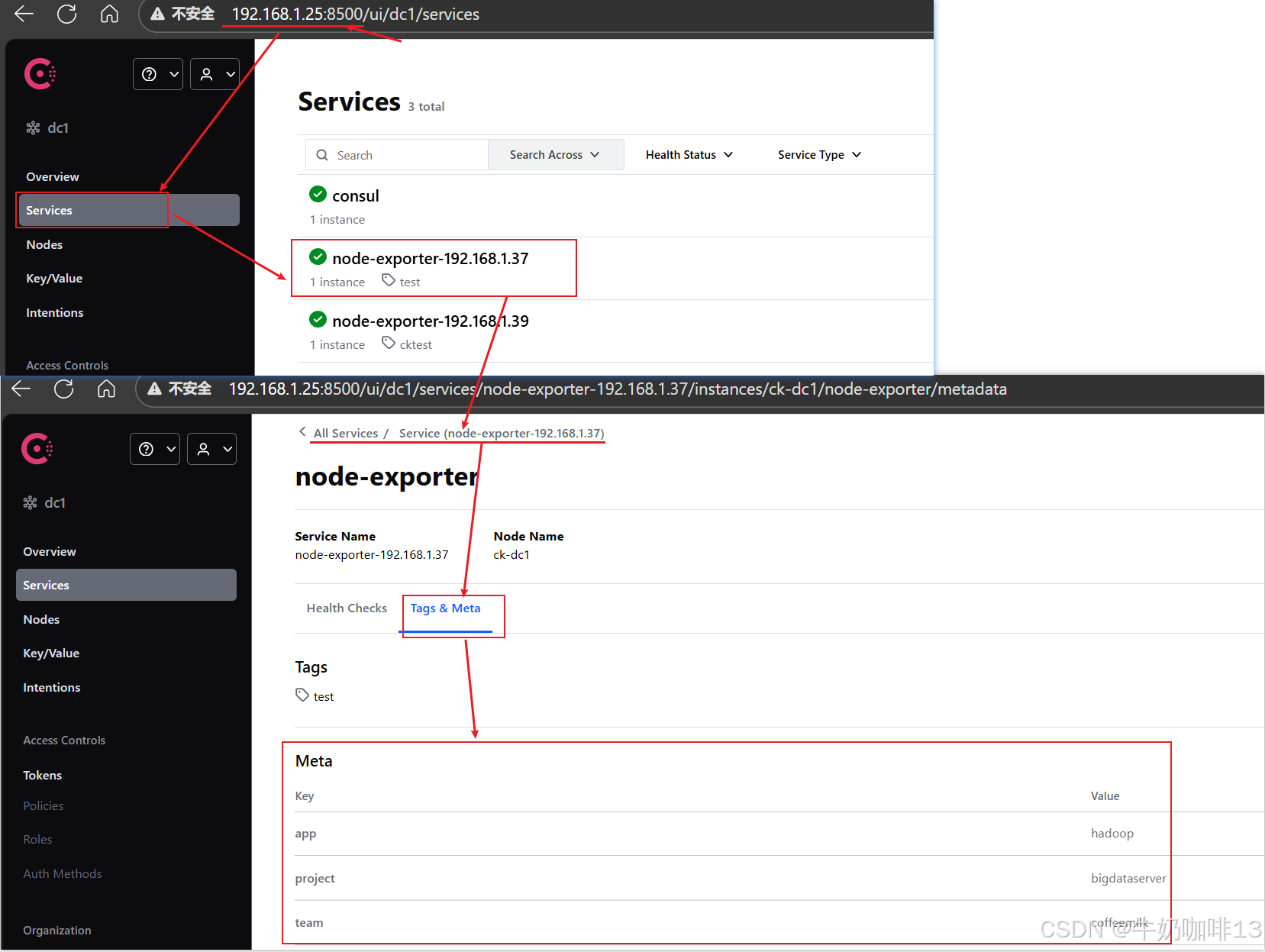

2.1、修改原来的test.json文件，新增Meta属性

bash 复制代码
#修改原来的test.json文件，新增Meta属性（其他的如test1.json文件也是一样的修改）
vi test.json
#【test.json】的完整内容如下：
{
        "ID": "node-exporter",
        "Name": "node-exporter-192.168.1.37",
        "Tags": ["test"],
        "Address": "192.168.1.37",
        "Port": 9100,
        "Meta": {
                "app": "hadoop",
                "team": "coffeemilk",
                "project": "bigdataserver"
        },
        "EnableTagOverride": false,
        "Check": {
                "http": "http://192.168.1.37:9100/metrics",
                "interval": "5s"
        },
        "Weights": {
                "passing": 10,
                "warning": 1
        }
}


#更新已经注册的服务
curl --request PUT --data @test.json http://192.168.1.25:8500/v1/agent/service/register?replace-existing-checks=1

2.2、修改prometheus.yml配置实现过滤

bash 复制代码
#修改prometheus.yml配置实现过滤
#1-进入prometheus路径编辑其配置文件【prometheus.yml】
cd /usr/local/prometheus-3.5.0/
vi prometheus.yml

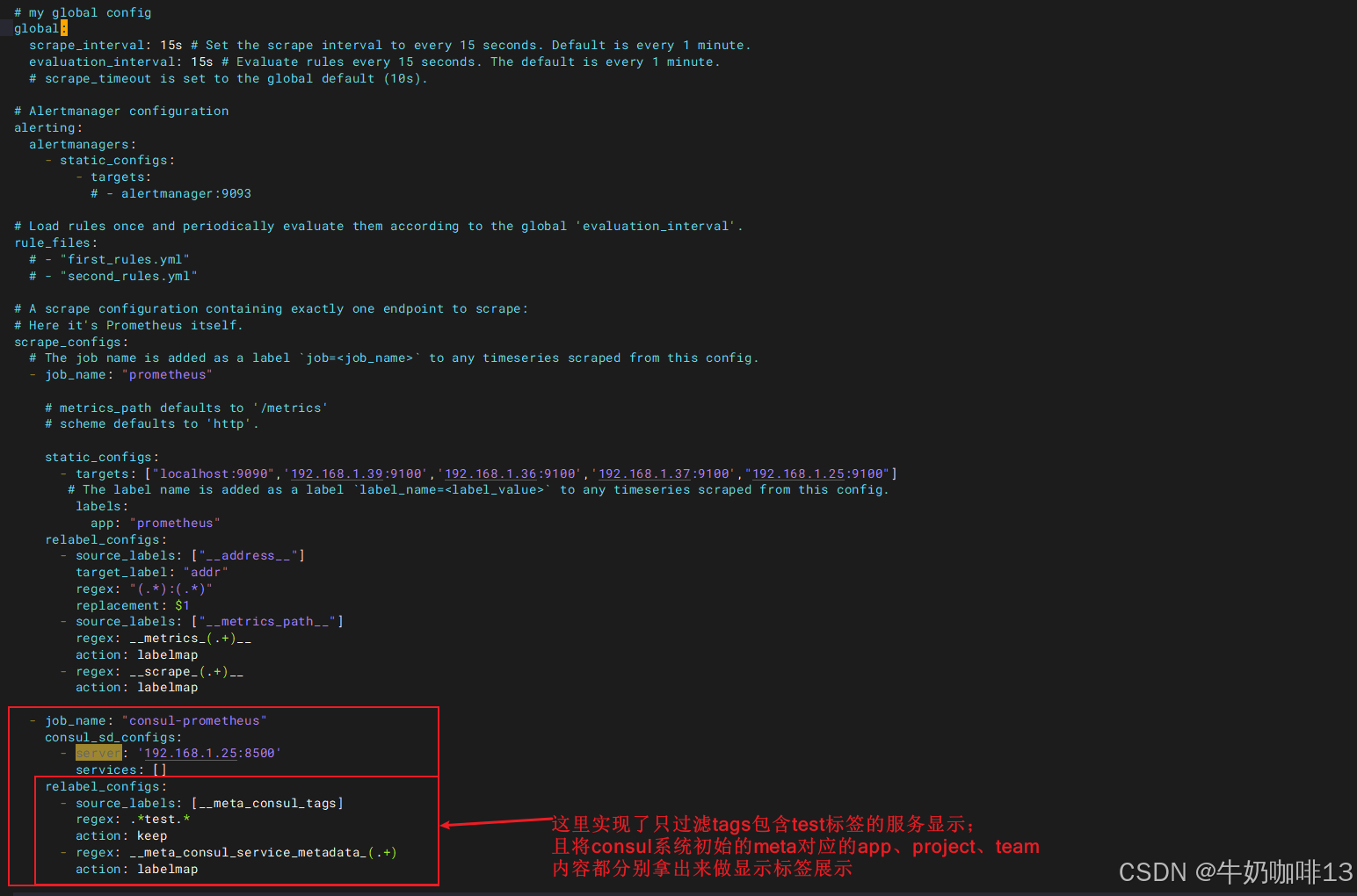

#2-在【prometheus.yml】的最后【scrape_configs】下名为consul-prometheus的内容新增过滤
  - job_name: "consul-prometheus"
    consul_sd_configs:
      - server: '192.168.1.25:8500'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*test.*
        action: keep
      - regex: __meta_consul_service_metadata_(.+)
        action: labelmap


#3-验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#4-验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload

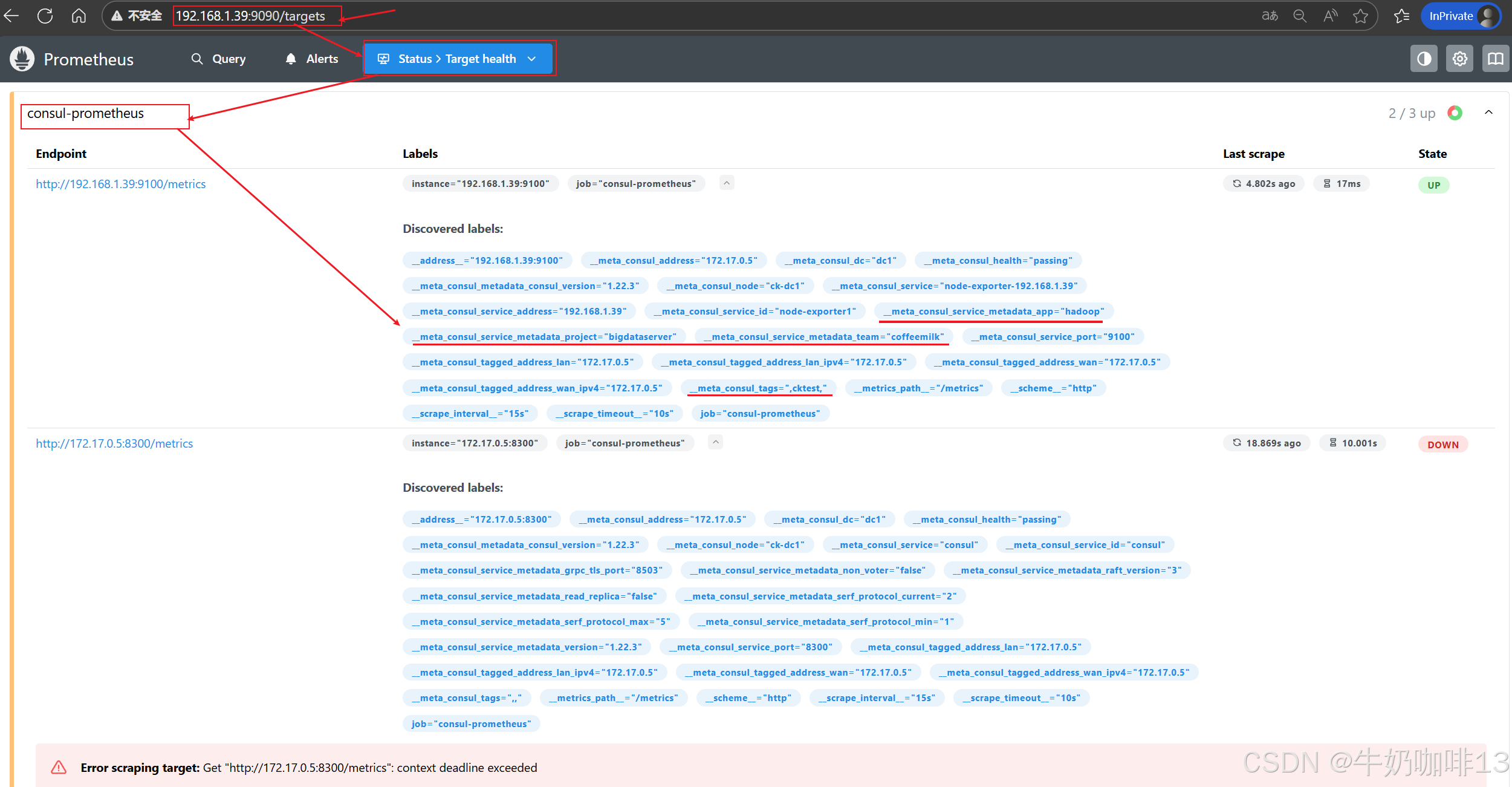

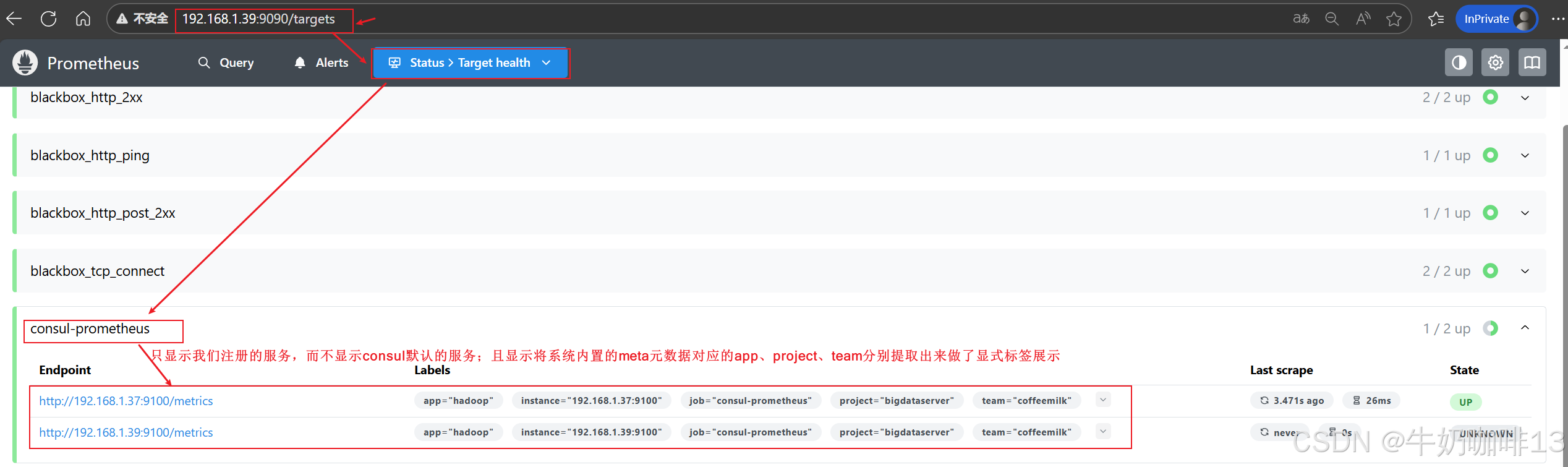

#5-打开浏览器进入Prometheus Server的Web界面【IP:9090】查看【Status-->Target health】即可看到添加的【consul prometheus】节点下的多个地址及其状态【up】表示在线【down】表示离线。

2.3、实现对注册服务的分类

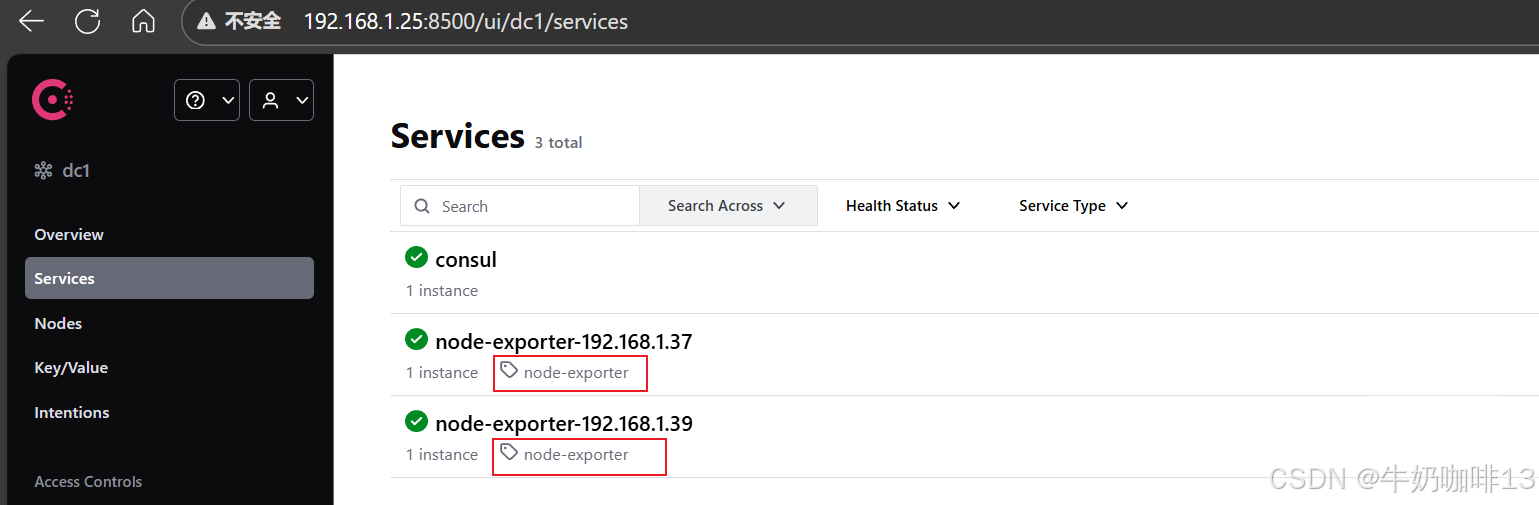

2.3.1、需要对注册服务的tags先进行修改更新

bash 复制代码

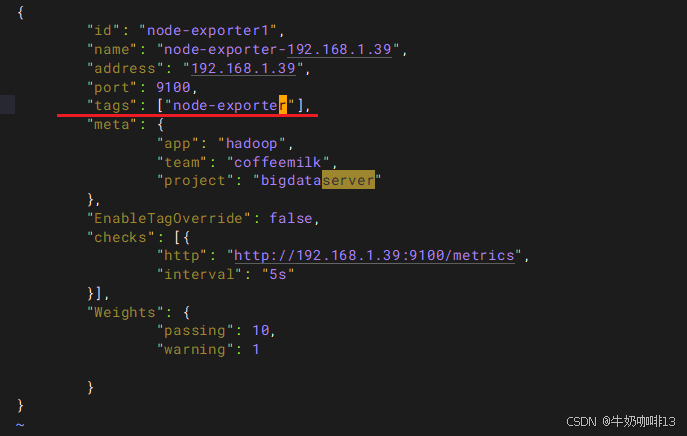

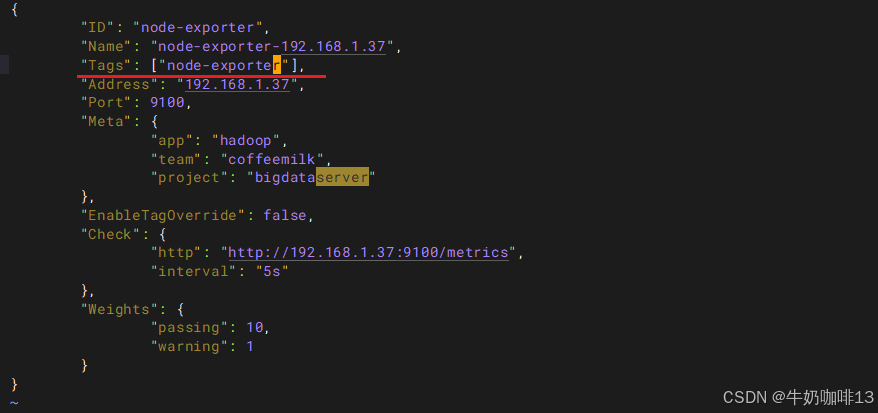

#1-修改原来的test.json文件，修改Tags属性的值为需要分类的名称（如：node-exporter）,其他的（如:test1.json也是一样的修改）
vi test.json
#【test.json】的完整内容如下：
{
        "ID": "node-exporter",
        "Name": "node-exporter-192.168.1.37",
        "Tags": ["node-exporter"],
        "Address": "192.168.1.37",
        "Port": 9100,
        "Meta": {
                "app": "hadoop",
                "team": "coffeemilk",
                "project": "bigdataserver"
        },
        "EnableTagOverride": false,
        "Check": {
                "http": "http://192.168.1.37:9100/metrics",
                "interval": "5s"
        },
        "Weights": {
                "passing": 10,
                "warning": 1
        }
}

#1.1-更新已经注册的服务
curl --request PUT --data @test.json http://192.168.1.25:8500/v1/agent/service/register?replace-existing-checks=1

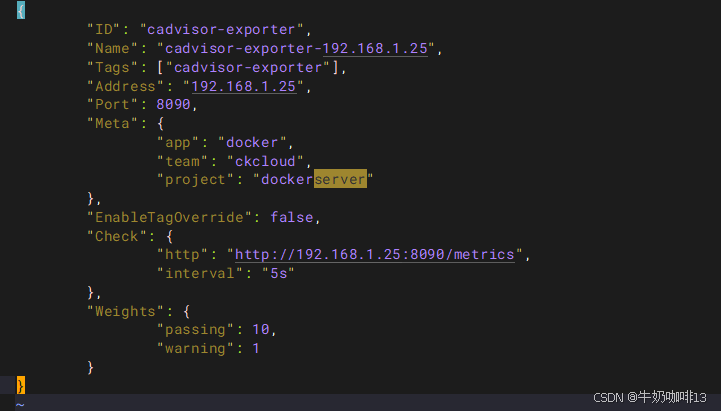

#2-新增一个test2.json文件，修改Tags属性的值为需要分类的名称（如：cadvisor-exporter）
vi test2.json
#【test2.json】的完整内容如下：
{
        "ID": "cadvisor-exporter",
        "Name": "cadvisor-exporter-192.168.1.25",
        "Tags": ["cadvisor-exporter"],
        "Address": "192.168.1.25",
        "Port": 8090,
        "Meta": {
                "app": "docker",
                "team": "ckcloud",
                "project": "dockerserver"
        },
        "EnableTagOverride": false,
        "Check": {
                "http": "http://192.168.1.25:8090/metrics",
                "interval": "5s"
        },
        "Weights": {
                "passing": 10,
                "warning": 1
        }
}

#1.1-更新已经注册的服务
curl --request PUT --data @test2.json http://192.168.1.25:8500/v1/agent/service/register?replace-existing-checks=1

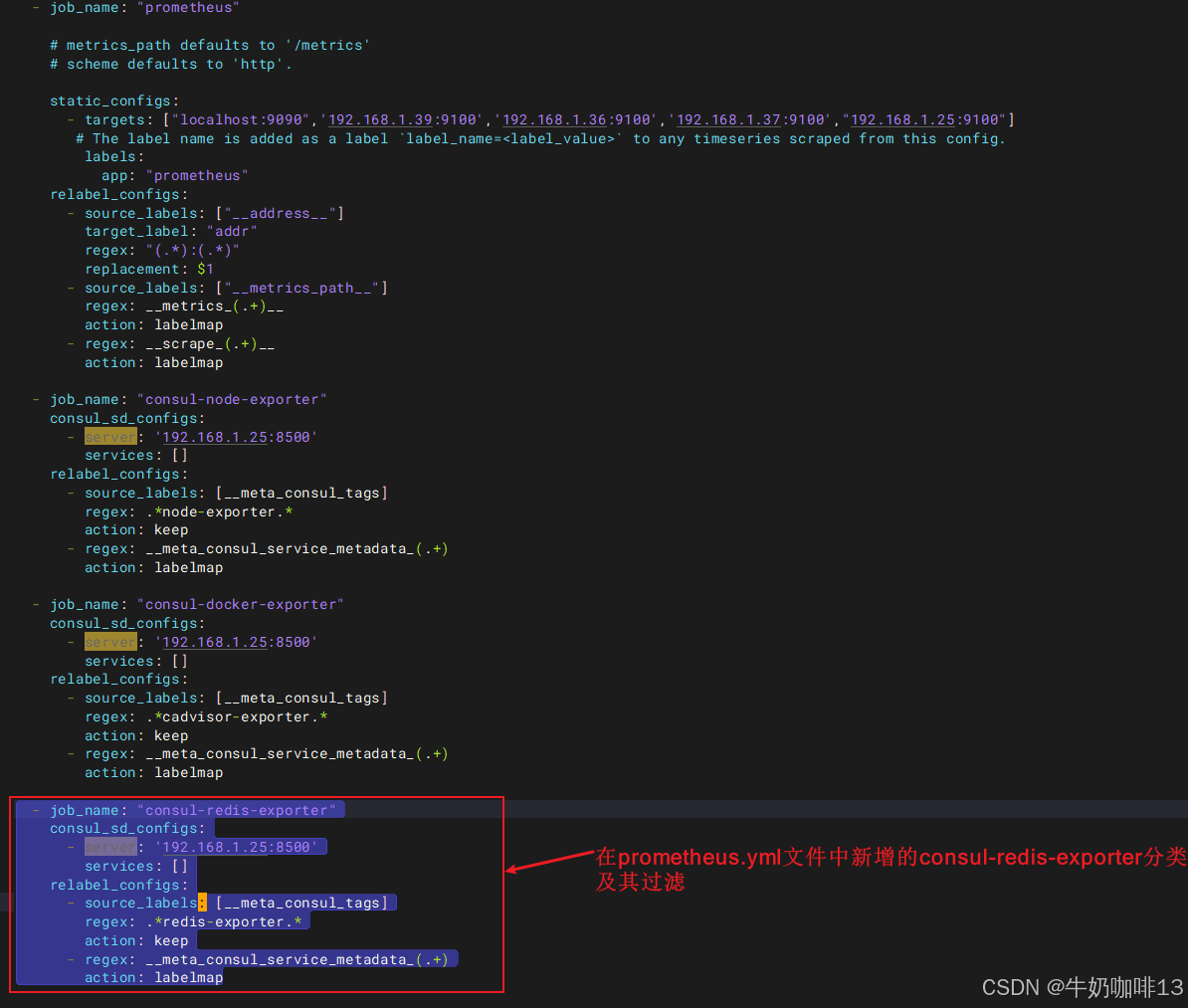

2.3.2、修改prometheus.yml的配置实现分类

bash 复制代码
#修改prometheus.yml配置实现过滤
#1-进入prometheus路径编辑其配置文件【prometheus.yml】
cd /usr/local/prometheus-3.5.0/
vi prometheus.yml

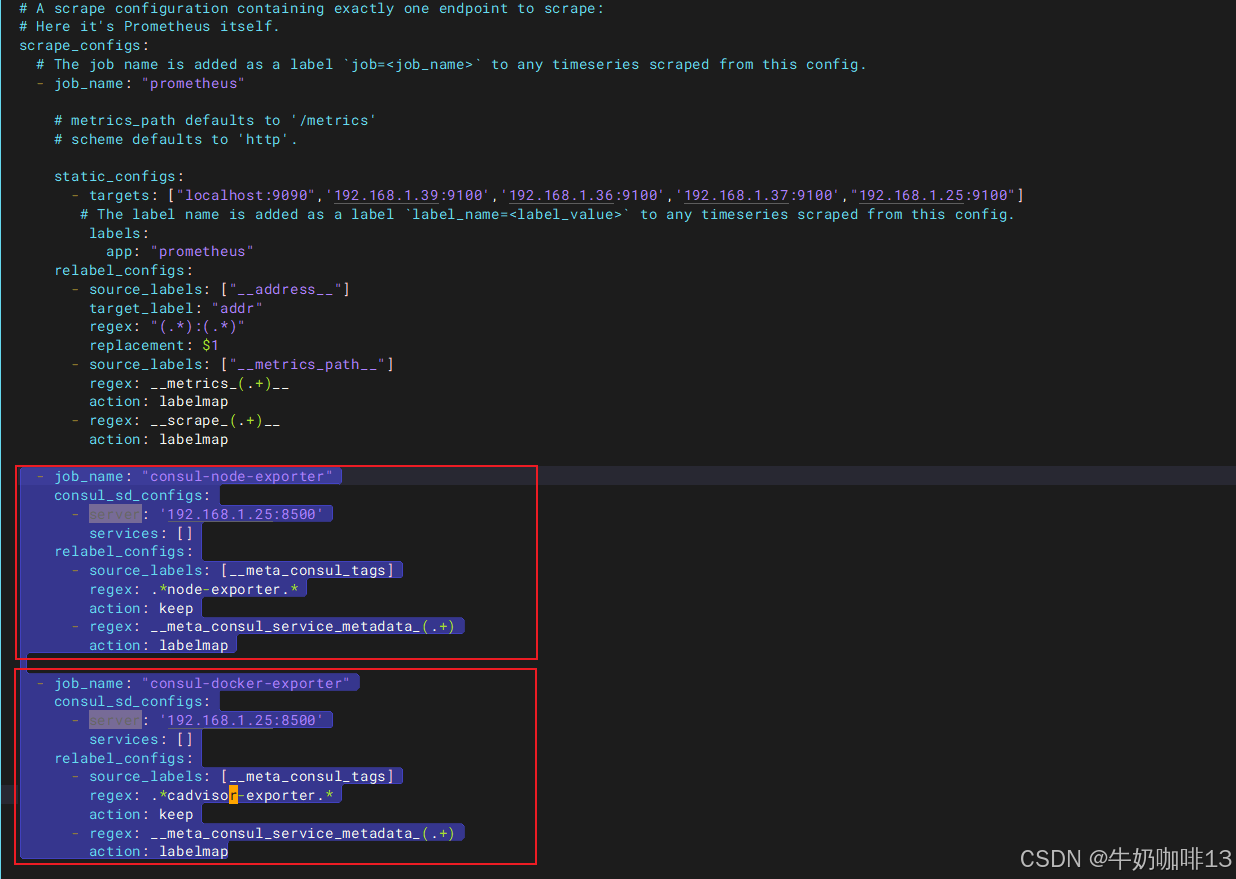

#2-在【prometheus.yml】的最后【scrape_configs】下配置需要分为多个类型的job_name（如下分为两个）
  - job_name: "consul-node-exporter"
    consul_sd_configs:
      - server: '192.168.1.25:8500'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*node-exporter.*
        action: keep
      - regex: __meta_consul_service_metadata_(.+)
        action: labelmap

  - job_name: "consul-docker-exporter"
    consul_sd_configs:
      - server: '192.168.1.25:8500'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*cadvisor-exporter.*
        action: keep
      - regex: __meta_consul_service_metadata_(.+)
        action: labelmap


#3-验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#4-验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload

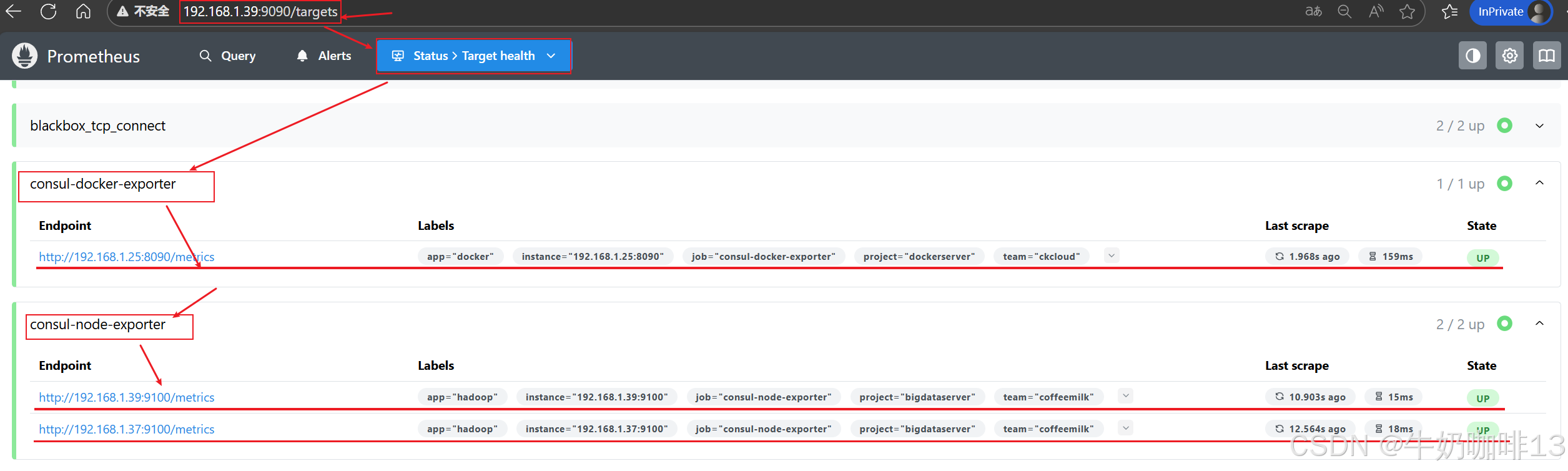

#5-打开浏览器进入Prometheus Server的Web界面【IP:9090】查看【Status-->Target health】即可看到添加的【consul-node-exporter】【consul-docker-exporter】两个节点下的对应地址及其状态【up】表示在线【down】表示离线。

三、编写shell脚本实现自动去consul注册或删除服务

目前虽然实现了在 prometheus 使用 consul 的服务发现做监控，不用对 prometheus 做修改了，但是，每次还要手动去注册服务，是比较麻烦的，因此这里编写了一个shell脚本，实现自动去consul注册服务，自动检测服务状态，还能删除 consul 里面的服务。

3.1、自动去consul注册或删除服务的shell脚本

bash 复制代码
#自动去consul注册或删除服务的shell脚本
vi prometheus-consul.sh

#【prometheus-consul.sh】shell脚本的完整内容如下：
#!/bin/bash

#usage:
#param1：check_service or register_service or deregister_service
#param2: an exist file,and the file content format is as follows,pay attention to remove the first #
#group_name cluster/category_name service_ip service_port


#注册服务
function register_service()
{
cat $1 | while read line
do

    group_name=$(echo $line | awk '{print $1}')
    cluster_name=$(echo $line | awk '{print $2}')
    service_ip=$(echo $line | awk '{print $3}')
    service_port=$(echo $line | awk '{print $4}')

cat >service-$service_ip-$service_port.json<<EOF
{
    "id":"service-${service_ip}-${service_port}",
    "name":"service-${service_ip}-${service_port}",
    "address":"${service_ip}",
    "port":${service_port},
    "tags":["$cluster_name"],
    "meta":{"group":"$group_name","cluster":"$cluster_name","instance_name":"$service_ip:$service_port"},
    "checks":[{
        "http":"http://${service_ip}:$service_port/metrics",
        "interval":"5s"
    }],
    "Weights": {
        "Passing": 10,
        "Warning": 1
    },
    "EnableTagOverride": false
}
EOF
curl --request PUT --data @service-$service_ip-$service_port.json \
http://${consul_host}:${consul_http_api_port}/v1/agent/service/register?replace-existing-checks=1

rm -rf service-$service_ip-$service_port.json
done
}


#注销服务
function deregister_service()
{
cat $1 | while read line
do
    service_ip=$(echo $line | awk '{print $3}')
    service_port=$(echo $line | awk '{print $4}')
    #let service_port=redis_port+10000
    consul_service_id="service-$service_ip-$service_port"
    curl --request PUT  http://${consul_host}:${consul_http_api_port}/v1/agent/service/deregister/${consul_service_id}
done
}

#检查服务
check_service()
{
cat $1 | while read line
do
    service_ip=$(echo $line | awk '{print $3}')
    service_port=$(echo $line | awk '{print $4}')
    #let service_port=redis_port+10000
    consul_service_id="service-$service_ip-$service_port"
    ret1=$(curl -s http://${consul_host}:${consul_http_api_port}/v1/agent/service/$consul_service_id?pretty)
    if [[ $ret1 =~ "unknown proxy service ID" ]];then
             echo "不存在服务$consul_service_id"
    else
         ret2=$(curl -s http://${consul_host}:${consul_http_api_port}/v1/health/service/service-$service_ip-$service_port?pretty \
         | grep "$service_ip:$service_port/metrics: 200 OK")
         if [[ -z "$ret2" ]];then
            echo -e "\033[5;34m服务$consul_service_id已注册,但服务状态异常  <---\033[0m"
         else
            echo "服务$consul_service_id已注册,且服务状态正常"
         fi
    fi
done
}

function main()
{
if [[ $# -ne 2 ]];then
    echo -e "must two parameters:\nfirst exec_command(check_service or register_service or deregister_service)\nsecond filename"
    exit
else
    case $1 in
    check_service)
        shift 1
        check_service $1
        ;;
    register_service)
        shift 1
        register_service $1
        ;;
    deregister_service)
        shift 1
        deregister_service $1
        ;;
    *)
        echo "无效的指令"
    esac
fi
}

consul_host="192.168.1.25"
consul_http_api_port=8500
main $1 $2

3.2、自动去consule注册或删除服务shell脚本的使用

bash 复制代码
#自动去consule注册或删除服务shell脚本的使用

#1-直接运行该shell脚本即可查看到提示信息（脚本后面需要两个参数）
#第一个参数可从【check_service】 【register_service】 【deregister_service】三选一（即：对应检测服务、注册服务、注销服务）。
#第二个参数对应一个文件，文件名随便，内容格式为【group_name cluster/category_name service_ip service_port】

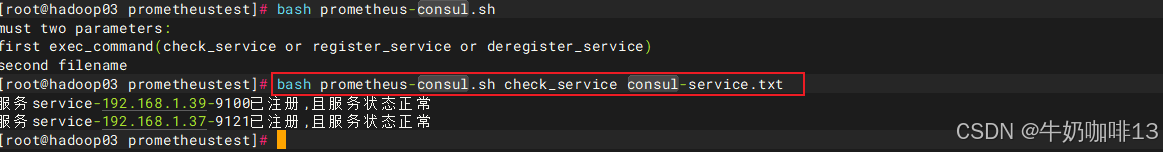

bash prometheus-consul.sh


#2-使用示例
#2.1-编写需要注册的服务信息
vi consul-service.txt

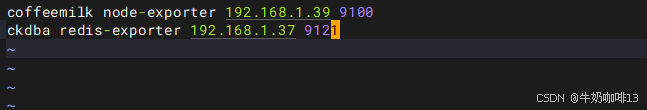

#【consul-service.txt】的内容如下(每个内容使用空格分开)：
coffeemilk node-exporter 192.168.1.39 9100
ckdba redis-exporter 192.168.1.37 9121

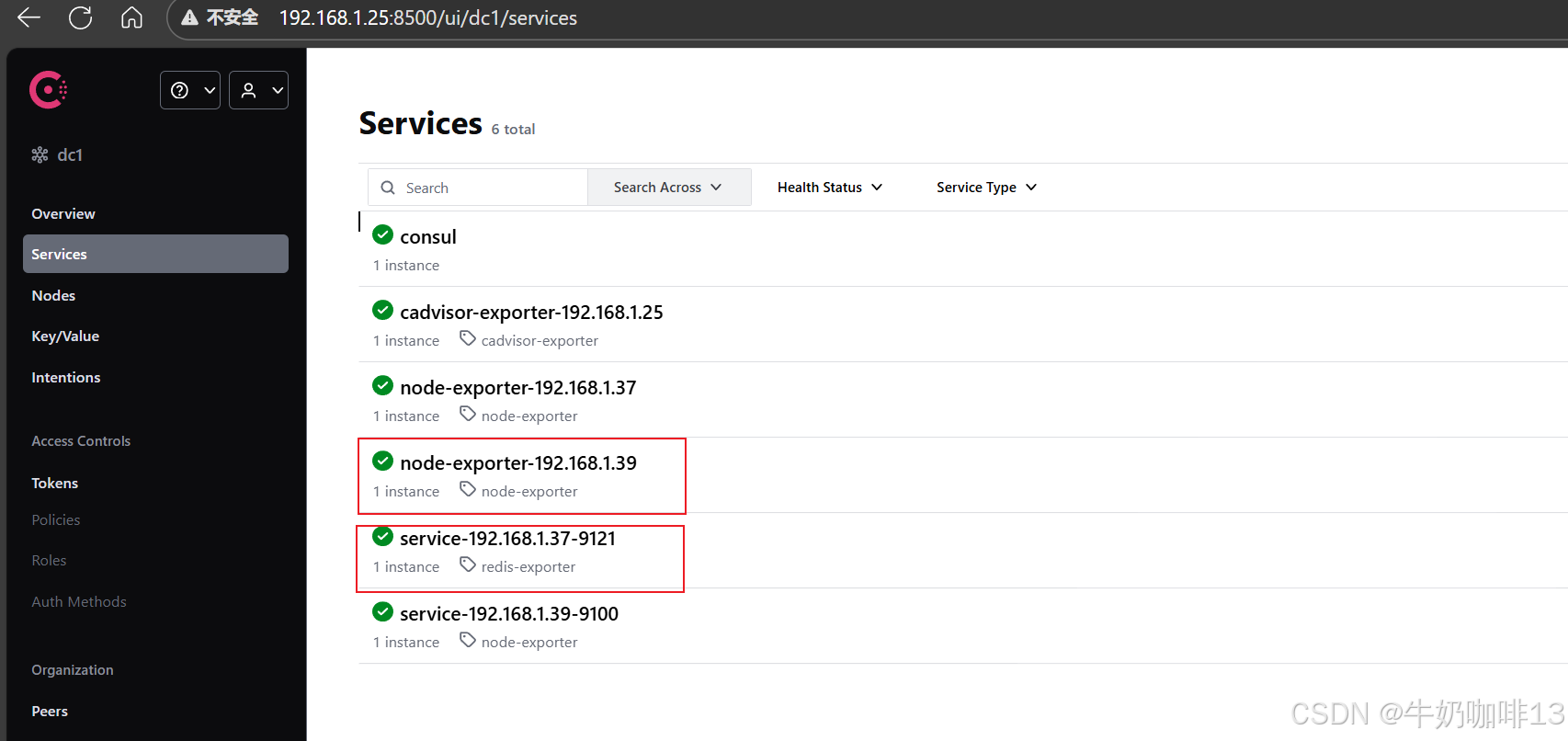

#2.2-使用脚本批量注册consul服务
bash prometheus-consul.sh register_service consul-service.txt

#2.2-使用脚本批量检查consul服务
bash prometheus-consul.sh check_service consul-service.txt


#2.3-修改prometheus.yml的新增配置分类
cd /usr/local/prometheus-3.5.0/
vi prometheus.yml
#2-在【prometheus.yml】的最后【scrape_configs】下配置需要分为多个类型的job_name（如下分为两个）
  - job_name: "consul-node-exporter"
    consul_sd_configs:
      - server: '192.168.1.25:8500'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*node-exporter.*
        action: keep
      - regex: __meta_consul_service_metadata_(.+)
        action: labelmap

  - job_name: "consul-docker-exporter"
    consul_sd_configs:
      - server: '192.168.1.25:8500'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*cadvisor-exporter.*
        action: keep
      - regex: __meta_consul_service_metadata_(.+)
        action: labelmap

  - job_name: "consul-redis-exporter"
    consul_sd_configs:
      - server: '192.168.1.25:8500'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*redis-exporter.*
        action: keep
      - regex: __meta_consul_service_metadata_(.+)
        action: labelmap
#3-验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#4-验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload

#5-打开浏览器进入Prometheus Server的Web界面【IP:9090】查看【Status-->Target health】即可看到添加的【consul-node-exporter】【consul-docker-exporter】【consul-redis-exporter】三节点下的对应地址及其状态【up】表示在线【down】表示离线。
相关推荐
虫小宝4 小时前
基于 OAuth2 与淘宝开放平台 API 的安全授权与数据同步机制设计
微服务·云原生·架构
林_学14 小时前
预言：到2028年，本地开发环境会成为历史遗迹吗
云原生
老百姓懂点AI16 小时前
[云原生] K8s Operator开发实战：智能体来了（西南总部）AI调度官的CRD设计与Controller实现
人工智能·云原生·kubernetes
huizhixue-IT20 小时前
收藏-Kubernetes怎么从私有仓库拉取镜像？（K8S系列）
云原生·容器·kubernetes
哪里不会点哪里.1 天前
什么是微服务？
微服务·云原生·架构
橙露1 天前
云原生运维实战：阿里云 ECS 服务器安全加固与性能调优指南
运维·阿里云·云原生
Otto_10271 天前
在 OpenStack Rocky 中部署 Prometheus + Grafana
openstack·grafana·prometheus
yumenai_1 天前
【K8s 避坑指南】2026 最新 Kubernetes v1.28 + Containerd 安装全流程（内网/离线通用版）
ubuntu·云原生·容器·kubernetes·k8s
刘叨叨趣味运维1 天前
快速掌握K8s概念：云原生时代的操作系统
云原生·容器·kubernetes
热门推荐
01GitHub 镜像站点02【网络安全测试】Burp Suite工具使用说明、配置及常见问题（有关必回）03OpenCode 入门教程：介绍 · 安装 · 配置第三方 API (如 Claude)04Claude Code Skills 实用使用手册05UV安装并设置国内源06struts2 XML外部实体注入漏洞复现（CVE-2025-68493）07在Trae中使用Pencil MCP08Open Code教程（四）| 高级配置与集成09在VSCode配置Java开发环境的保姆级教程（适配各类AI编程IDE）10AI 规范驱动开发“三剑客”深度对比：Spec-Kit、Kiro 与 OpenSpec 实战指南
