本文档包含两部分核心内容：ESP32 DEVKIT V1开发板的点灯实验教程。安装部分涵盖准备工作、脚本启动、路径配置及结果验证，点灯实验部分基于已安装的Arduino环境，逐步指导驱动安装、开发板配置、代码上传及实验验证，助力快速上手ESP32基础开发。
一、前期准备：环境基础信息
安装前需确认环境及文件符合要求，避免因基础问题导致安装流程中断：
- 操作系统：支持Windows 10/11（64位），确保系统无兼容性问题
- 软件安装：确保根据教程，已经提前安装好Arduino

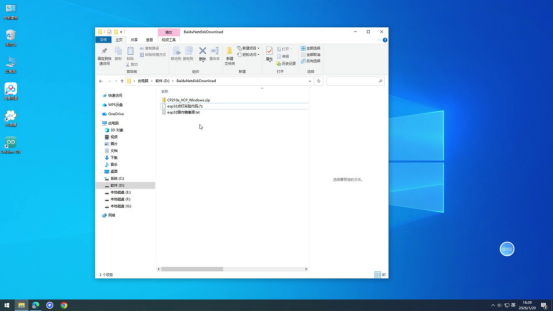

- 材料准备：电脑提前下载点灯实验所需文件，包括CP210x驱动安装包、点灯实验代码；提前准备好所需硬件设备，包括ESP32 DEVKIT V1开发板、USB数据线
二 、ESP32 DEVKIT V1 点灯实验教程
本实验基于已安装完成的Arduino环境，实现ESP32 DEVKIT V1开发板上默认LED灯的闪烁功能，核心验证开发板连接、驱动适配及程序上传流程，为后续ESP32开发奠定基础。实验前需准备：ESP32 DEVKIT V1开发板、USB数据线（支持数据传输）、已安装Arduino的电脑、已下载好相关文件。
步骤1：安装CP210x驱动
操作说明：ESP32 DEVKIT V1多采用CP210x系列USB转串口芯片，需安装对应驱动才能实现电脑与开发板的通信，未安装驱动会导致无法识别端口。
核心操作要点：

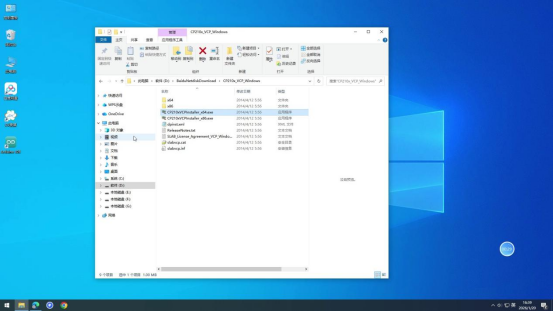

- 安装流程：Windows系统双击驱动安装包（CP210xVCPInstaller_64.exe），按照向导默认下一步完成安装。
预期结果：驱动安装完成，无报错提示。
步骤2：通过设备管理器查看端口
操作说明：用USB数据线连接ESP32 DEVKIT V1开发板与电脑，通过设备管理器确认端口是否正常识别，验证驱动及硬件连接有效性。
核心操作要点：

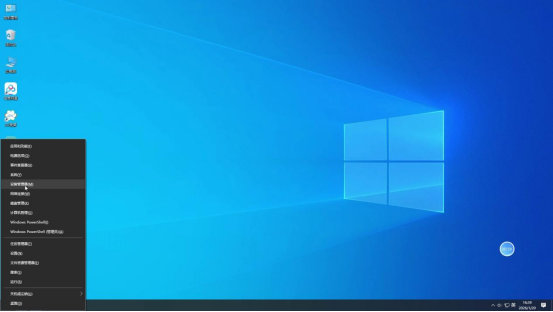

- 打开设备管理器：Windows系统按下"Win+X"组合键，在弹出的菜单中选择"设备管理器"，或通过"控制面板→硬件和声音→设备管理器"进入。

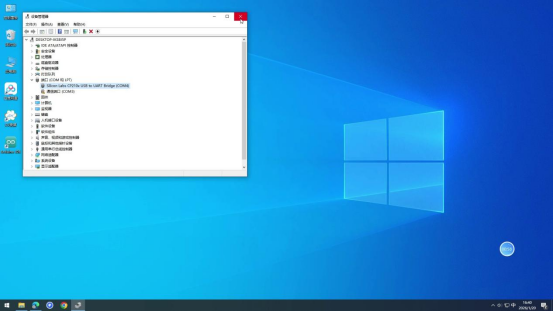

- 查看端口：在设备管理器中展开"端口（COM和LPT）"选项，若显示"Silicon Labs CP210x USB to UART Bridge"及对应COM口（如COM3、COM4），说明驱动安装成功且硬件连接正常；若显示黄色感叹号，需重新安装驱动或更换数据线/USB接口。
预期结果：端口列表中正常显示CP210x对应的COM口，无报错标识，记录该COM口编号（后续步骤需用到）。
步骤3：启动Arduino软件
操作说明：通过桌面快捷方式、开始菜单或安装目录下的主程序（arduino.exe）启动Arduino软件，确保软件正常运行无异常。

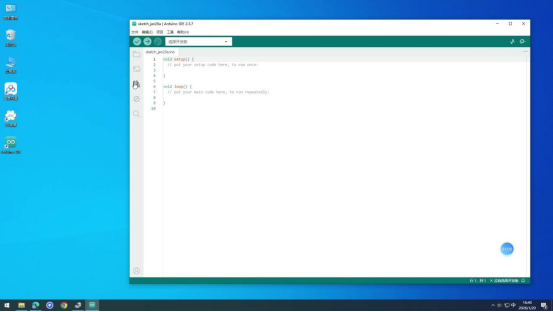

预期结果：Arduino主界面正常显示。
步骤4：添加国内镜像源
操作说明：由于ESP32开发板支持包需从境外服务器下载，速度较慢，添加国内镜像源可提升下载效率，避免下载失败。
核心操作要点：

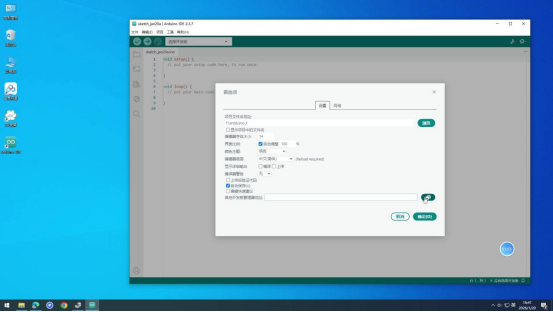

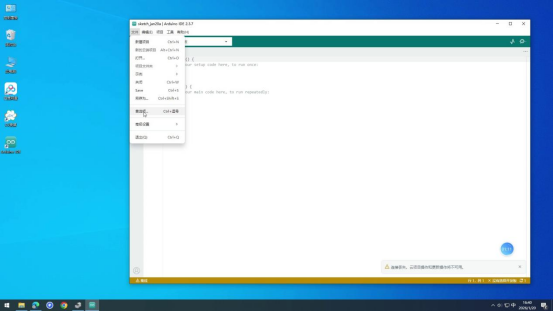

- 打开首选项：点击Arduino菜单栏"文件→首选项"，弹出首选项设置窗口。

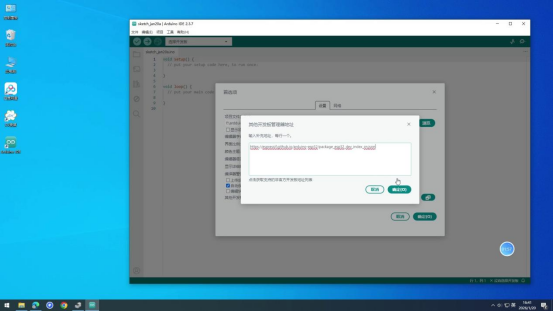

添加镜像源：在"附加开发板管理器网址"输入框中，粘贴国内镜像源地址（推荐：https://espressif.github.io/arduino-esp32/package_esp32_dev_index_cn.json），若已有其他地址，可换行添加。
- 保存设置：点击"确定"关闭首选项窗口，设置立即生效。
预期结果：镜像源添加成功，后续从开发板管理器下载ESP32支持包时，将优先通过镜像源获取资源。
步骤5：通过开发板管理器搜索ESP32
操作说明：Arduino默认不支持ESP32开发板，需通过开发板管理器安装对应支持包，才能识别并配置ESP32开发板。
核心操作要点：
- 打开开发板管理器：点击左侧第二个按钮打开开发板管理器。

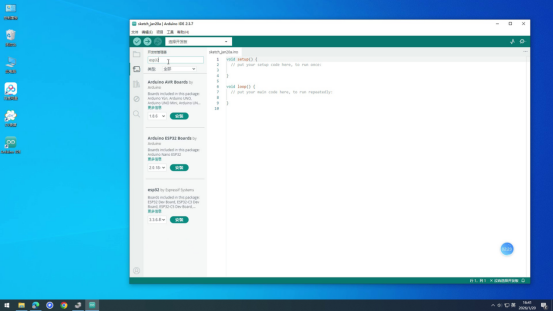

- 搜索ESP32：在搜索框中输入"esp32"，等待搜索结果加载，此时将显示"esp32 by Espressif Systems"支持包。
预期结果：搜索结果中正常显示ESP32支持包，无搜索失败或无结果提示（若无结果，检查镜像源是否添加正确，重启Arduino重试）。
步骤6：选择版本并下载支持包
操作说明：选择稳定版本的ESP32支持包下载安装，避免使用测试版导致兼容性问题。
核心操作要点：

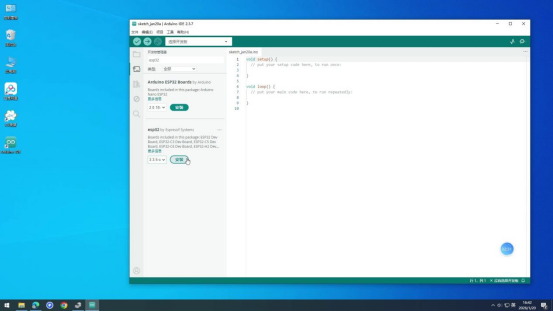

- 版本选择：点击ESP32支持包右侧的版本下拉框，推荐选择3.0.0及以上稳定版本（如3.3.5-cn），避免选择低于1.0.0的旧版本。
- 开始下载：点击"安装"按钮，等待支持包下载及安装完成，下载进度可通过窗口下方进度条查看，期间请勿关闭开发板管理器窗口。

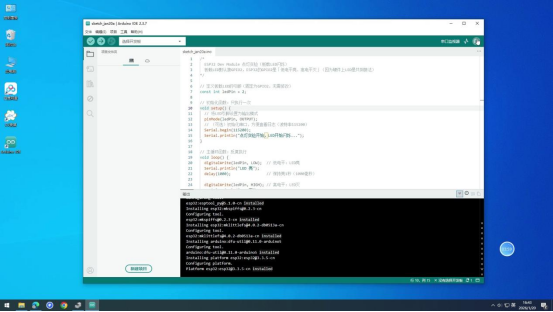

预期结果：支持包下载安装完成后，窗口显示"安装完成"提示，支持包状态变为"已安装"。

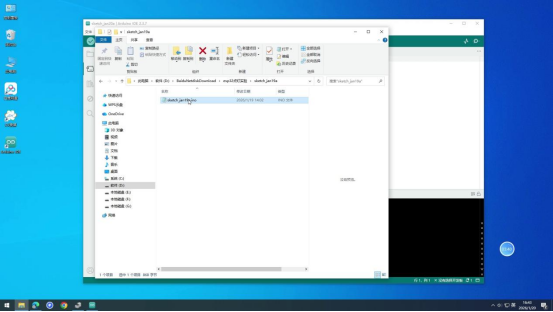

步骤 7 ：复制点灯代码

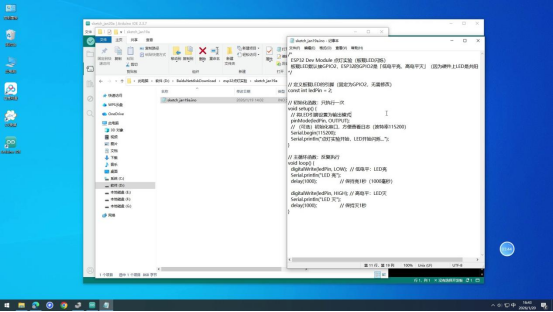

操作说明：ESP32 DEVKIT V1默认LED灯通常连接GPIO2引脚，以下代码实现LED灯每隔1秒闪烁一次，可直接复制到Arduino编辑区。
核心操作要点：

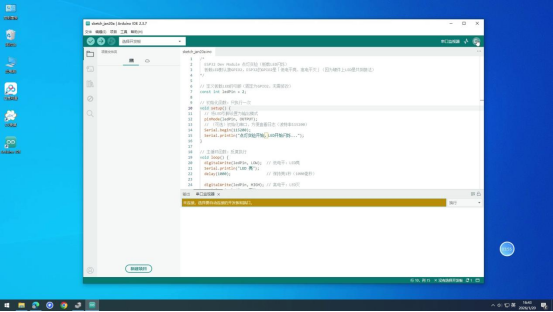

- 代码复制：将代码完整复制到编辑区，覆盖原有空白内容，确保代码无遗漏、无格式错误。
预期结果：代码复制完成后，编辑区无红色报错标识（若有报错，检查代码格式或重新复制）。
步骤 8 ：配置开发板及端口
操作说明：安装完ESP32支持包后，需手动选择对应开发板型号及之前识别到的串口，确保Arduino与ESP32正常通信。
核心操作要点：

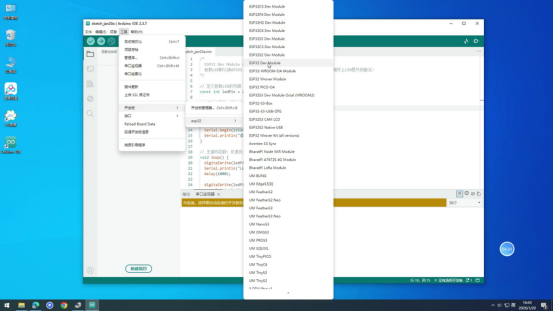

- 选择开发板：点击菜单栏"工具→开发板→ESP32 Arduino→ESP32 Dev Module"，完成开发板型号选择。
- 选择端口：点击菜单栏"工具→端口"，在下拉列表中选择步骤2中记录的CP210x对应的COM口（如COM4），若端口列表为空，检查驱动安装、数据线连接或重启Arduino重试。
预期结果：开发板及端口配置完成，Arduino状态栏无报错提示，可正常进入后续代码编写及上传步骤。
步骤9：设置串口监视器波特率
操作说明：串口监视器用于查看开发板运行日志，虽本实验为点灯功能，无需日志调试，但需设置与代码兼容的波特率（默认115200），避免串口通信异常影响上传。

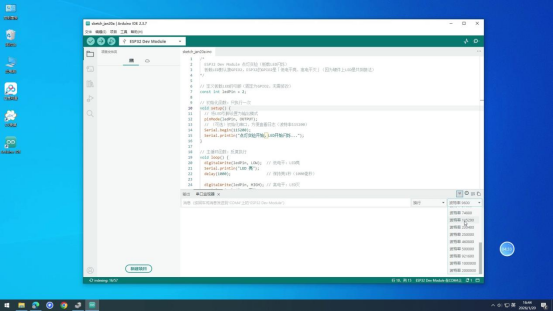

核心操作要点：点击Arduino工具栏右右上角"串口监视器"按钮（，打开串口监视器窗口，在窗口右下角波特率下拉框中选择"115200"，保持其他设置默认。
预期结果：串口监视器窗口正常打开，波特率设置为115200，无乱码显示。
步骤10：编译并上传代码到ESP32
操作说明：先编译代码检查语法错误，无错误后上传至ESP32开发板，实现点灯功能。
核心操作要点：

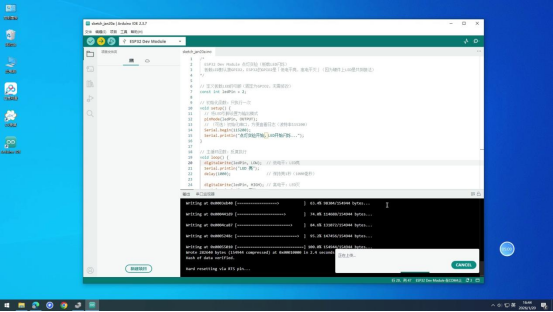

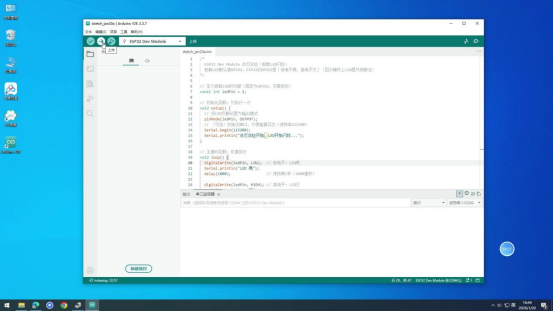

- 上传代码：点击工具栏"上传"按钮（图标为右箭头），此时程序开始编译代码、上传。

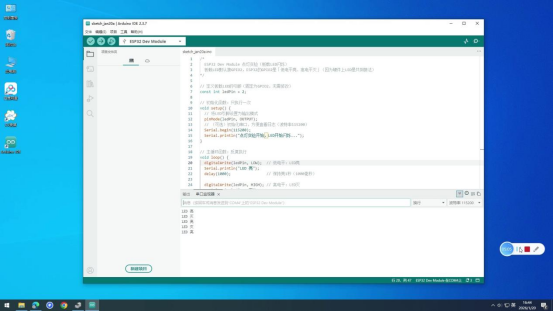

预期结果：上传完成后，状态栏显示"上传成功"，ESP32开发板上的默认LED灯开始每隔1秒闪烁一次，串口监视器也会输出"亮"、"灭"，表面实验成功。若LED不闪烁，检查开发板配置或代码是否正确，重新上传重试。
