犀利姐SY8105反向电路，同步降压（Buck）DC-DC转换器。 高效的500 kHz开关频率，能够提供5.0A的电流。 SY8105在从5V到18V的宽输入电压范围内工作，并集成了主开关和同步开关与极低的RDS（ON），以最小化导电损失。 低输出电压纹波和小的外部电感和电容器尺寸实现了500 kHz的开关频率。 它采用即时PWM架构，实现高降压应用的快速瞬态响应。 学习方法是：可以直接查看里面的电路结构，还有管子的宽长比参数等。 拿到原理图之后需要自己换成自己所持有的PDK就可以跑仿真了，国内大部分公司都是这样设计芯片产品的，参考价值非常大，整个芯片里面有非常多的模块，适合研究生没有项目的同学，可以拿里面的一些模块当做项目，也适合工作的拿来参考对比设计
最近在研究DC-DC转换器时，发现SY8105这个小家伙还挺有意思的。作为一个同步降压（Buck）型DC-DC转换器，它虽然体积不大，但性能倒是挺能打。

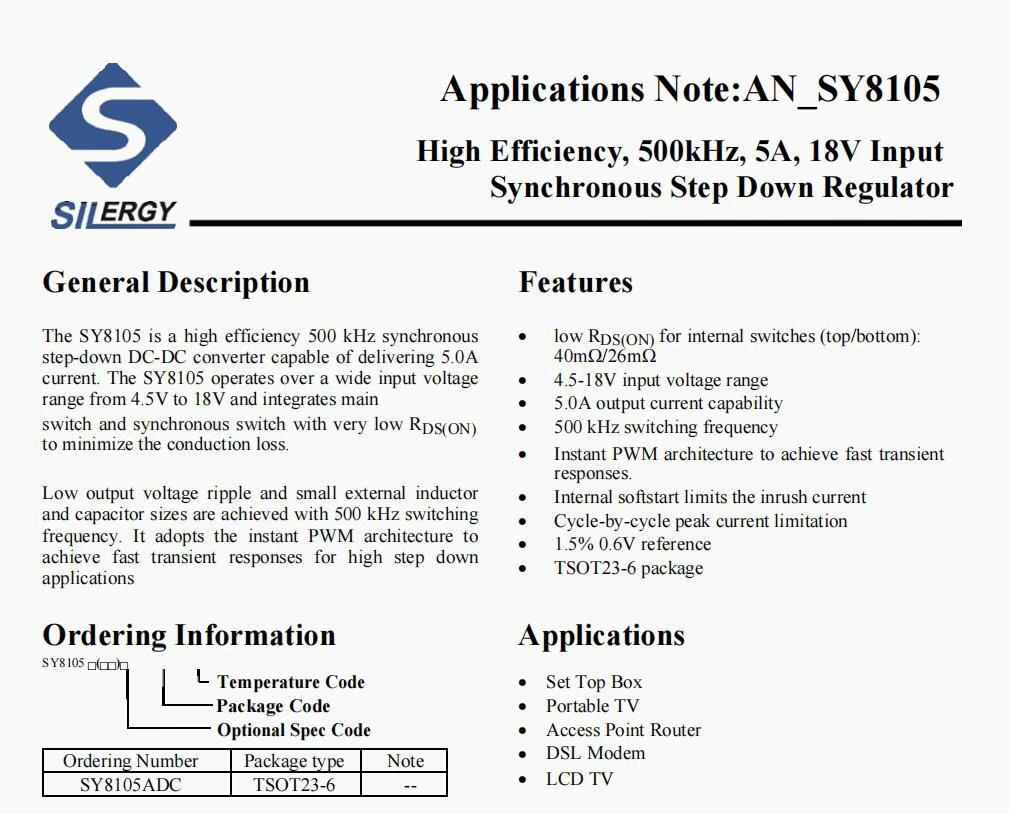

先说说基本参数。SY8105支持5V到18V的宽输入电压范围，输出电流可达5A，开关频率固定在500kHz。别看频率不算特别高，但在降压应用中已经足够用了。而且这个芯片集成度挺高的，主开关和同步开关都内置了，还用了极低RDS(ON)的MOSFET，导通损耗应该很小。
再看看内部结构

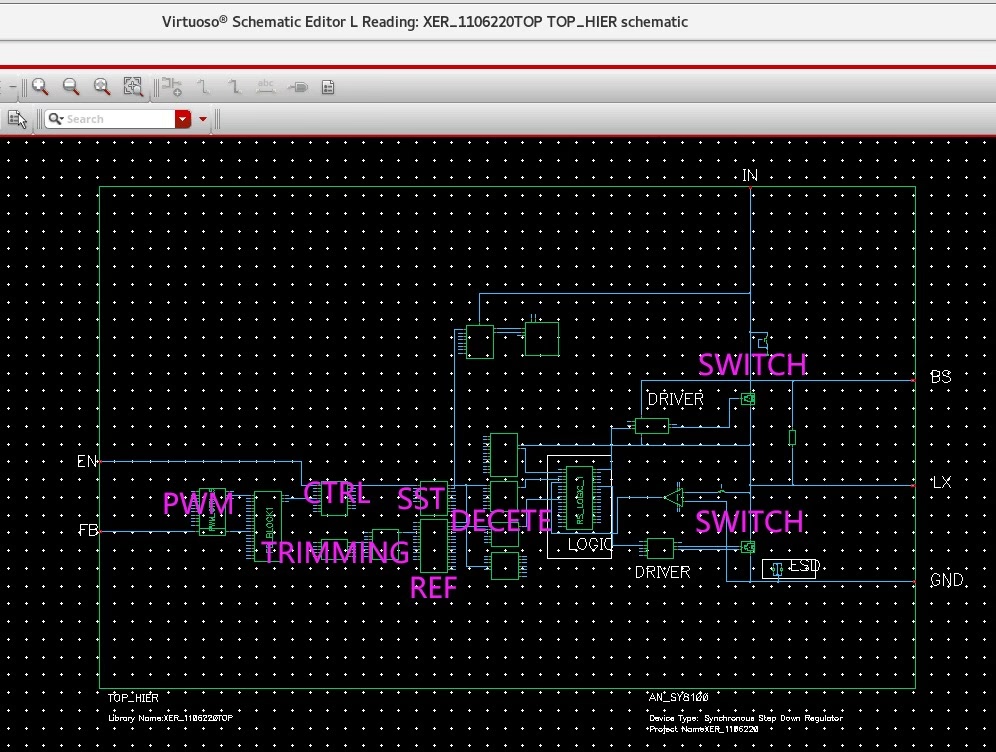

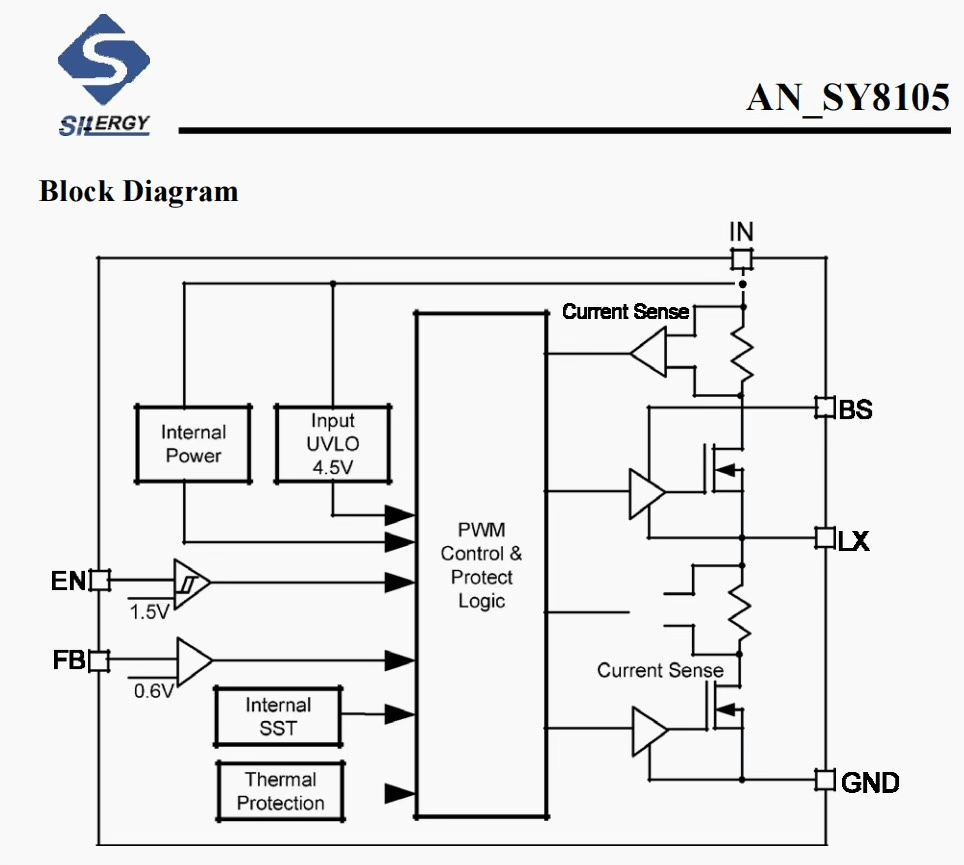

根据我拿到的原理图，SY8105的内部架构可以分成几个主要模块：
- PWM控制模块
- 电流检测电路
- 同步整流控制模块
- 输出电压反馈模块
- 保护电路

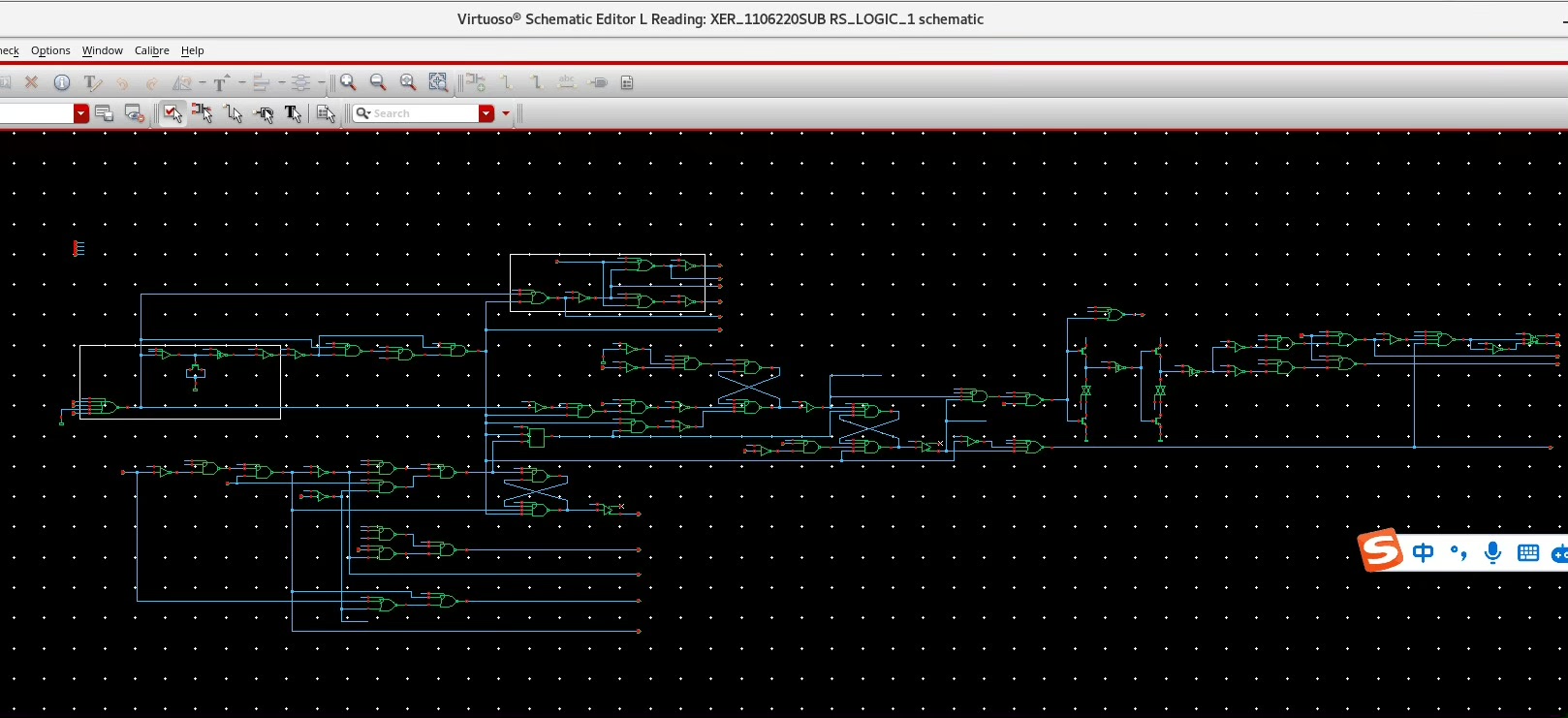

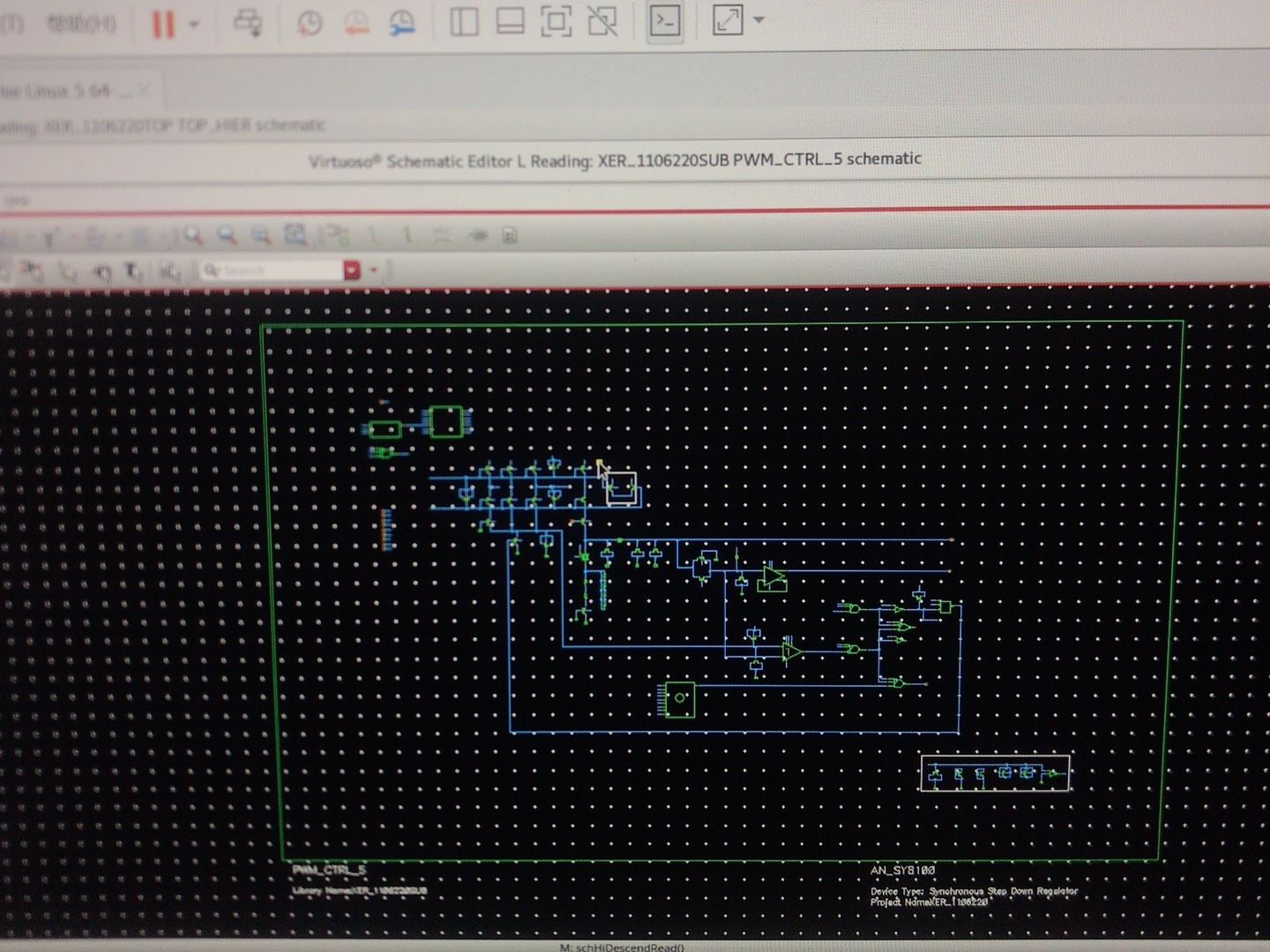

让我重点看看PWM控制部分。这个架构是即用型PWM，相比 hysteretic控制，这种架构在瞬态响应方面表现更好。特别是在高降压比应用中，输出电压的调整速度更快。
在布局布线上也有一些讲究。比如说，VOUT和GND的走线需要尽可能宽，因为它们承载的电流最大。同时，电感和滤波电容的位置也很重要，要尽量靠近芯片，减少寄生电感的影响。
仿真与学习
拿到原理图之后，完全可以结合自己手头的PDK（工艺设计套件），直接在仿真工具上运行。国内很多IC设计公司都是这么做的，参考价值挺高的。
这里我稍微写个小例子。假设我们要设计一个降压转换器，输入5V，输出3.3V，5A电流。那我们可以这样算：
首先，确定最大占空比：
D = VOUT / VIN = 3.3 / 5 = 0.66
然后选择合适的电感值。一般来说，在同步降压应用中，电感值L可以根据以下公式计算：
犀利姐SY8105反向电路，同步降压（Buck）DC-DC转换器。 高效的500 kHz开关频率，能够提供5.0A的电流。 SY8105在从5V到18V的宽输入电压范围内工作，并集成了主开关和同步开关与极低的RDS（ON），以最小化导电损失。 低输出电压纹波和小的外部电感和电容器尺寸实现了500 kHz的开关频率。 它采用即时PWM架构，实现高降压应用的快速瞬态响应。 学习方法是：可以直接查看里面的电路结构，还有管子的宽长比参数等。 拿到原理图之后需要自己换成自己所持有的PDK就可以跑仿真了，国内大部分公司都是这样设计芯片产品的，参考价值非常大，整个芯片里面有非常多的模块，适合研究生没有项目的同学，可以拿里面的一些模块当做项目，也适合工作的拿来参考对比设计
L = (VIN - VOUT) D / (fsw Iout)
代入数值得：
L = (5-3.3)0.66 / (500000 5) ≈ 4.7uH
接着，我们可以看看输出滤波电容。为了保证纹波小于某个值，比如假设纹波峰峰值为50mV，则电容选多大？这取决于电容的ESR和电容值。一般来说：
ΔV = Iout ESR / (2fsw)
如果我们期望纹波小于50mV，那可以估计所需的电容值：
假设 ESR = 0.1Ω，那：
C = Iout / (2fsw ΔV) = 5 / (25000000.05) ≈ 10uF
实际选型时，选10uF、6.3V的电容应该就差不多了。
对于研究生或者刚工作的同学，这个芯片可以拆分成很多学习模块：
- 研究其PWM控制环路设计
- 学习同步整流控制策略
- 分析过流保护和热保护机制
- 仿真不同输入输出条件下的动态响应
拿PWM环路来说，里面的补偿网络设计就很有看点。可以通过调整补偿电容和电阻的值，优化系统的稳定性。
最后，这个芯片的另一个优点就是支持小尺寸的外部元件，特别是500kHz的开关频率，让电感和电容的体积可以做得比较小，整个电源解决方案的占位面积也得以减少。
总之，SY8105是一款很适合学习和应用的同步降压转换器。无论是作为教学用途还是实际项目参考，都非常值得一探究竟。
