在计算机网络的发展历程中，传统的网络架构长期由硬件设备的主导。路由器、交换机等设备不仅负责数据的传输，还固化了复杂的控制逻辑。随着云计算、大数据和移动互联网的兴起，这种僵化的架构逐渐难以适应业务快速变化的需求。本章将详细介绍一种革命性的网络架构------软件定义网络（Software Defined Network, SDN），通过解耦控制平面与数据平面，实现网络的灵活编程与集中控制。
1 引言：从"黑盒子"到可编程网络
在深入了解 SDN 之前，我们不妨做一个类比。
传统的网络设备就像一位只能靠记忆行车的老出租车司机。他既要负责驾驶汽车（数据转发），又要凭借脑子里的地图规划路线（路由控制）。如果要改变他的路线规划逻辑，通常需要对他进行专门的培训或者更换司机。
SDN 架构则像是一个配备了云端实时导航系统的网约车车队。司机（转发设备）只负责踩油门和转方向盘（数据转发），而路线规划完全由云端的中央服务器（控制器）完成。服务器掌握全局路况，可以瞬间给所有车辆下达最新的指令。
SDN 的核心理念正是如此：将网络的控制权从硬件设备中剥离出来，由软件进行集中管理。
2 SDN 的起源与发展历史
2.1 传统网络的困境
在 SDN 出现之前，互联网基础设施主要由思科（Cisco）、朱尼帕（Juniper）等厂商的专用硬件组成。这些设备通常采用封闭的操作系统，控制平面（决定数据怎么走）和数据平面（执行数据传输）紧密耦合在同一台物理设备中。网络管理员需要逐台登录设备，通过复杂的命令行（CLI）进行配置。这种模式面临三大挑战：
- 管理复杂：设备数量庞大，人工配置极易出错。
- 创新缓慢：新协议的部署依赖于硬件厂商更新固件或硬件，周期长达数年。
- 缺乏灵活性：难以适应云数据中心虚拟机动态迁移带来的流量变化。
2.2 斯坦福的创新与 OpenFlow 的诞生
SDN 的概念最早可以追溯到 2006 年，斯坦福大学的 Clean Slate 项目。该项目旨在"从零开始"重新设计互联网架构。
2008 年，Nick McKeown 教授团队提出了 OpenFlow 协议。OpenFlow 是一种标准化的通信接口，它允许远程控制器直接操作网络交换机的转发表。这一协议的出现，标志着 SDN 从理论走向了实践。
随后，开放网络基金会（ONF）成立，Google 等互联网巨头开始在数据中心内部大规模部署 SDN，证明了该架构在流量调度和成本控制上的巨大优势。SDN 迅速成为网络界最热门的研究与应用方向。
3 SDN 的核心原理与架构
SDN 的本质特征可以概括为三个关键点：控制与转发分离 、集中控制 、开放的编程接口。

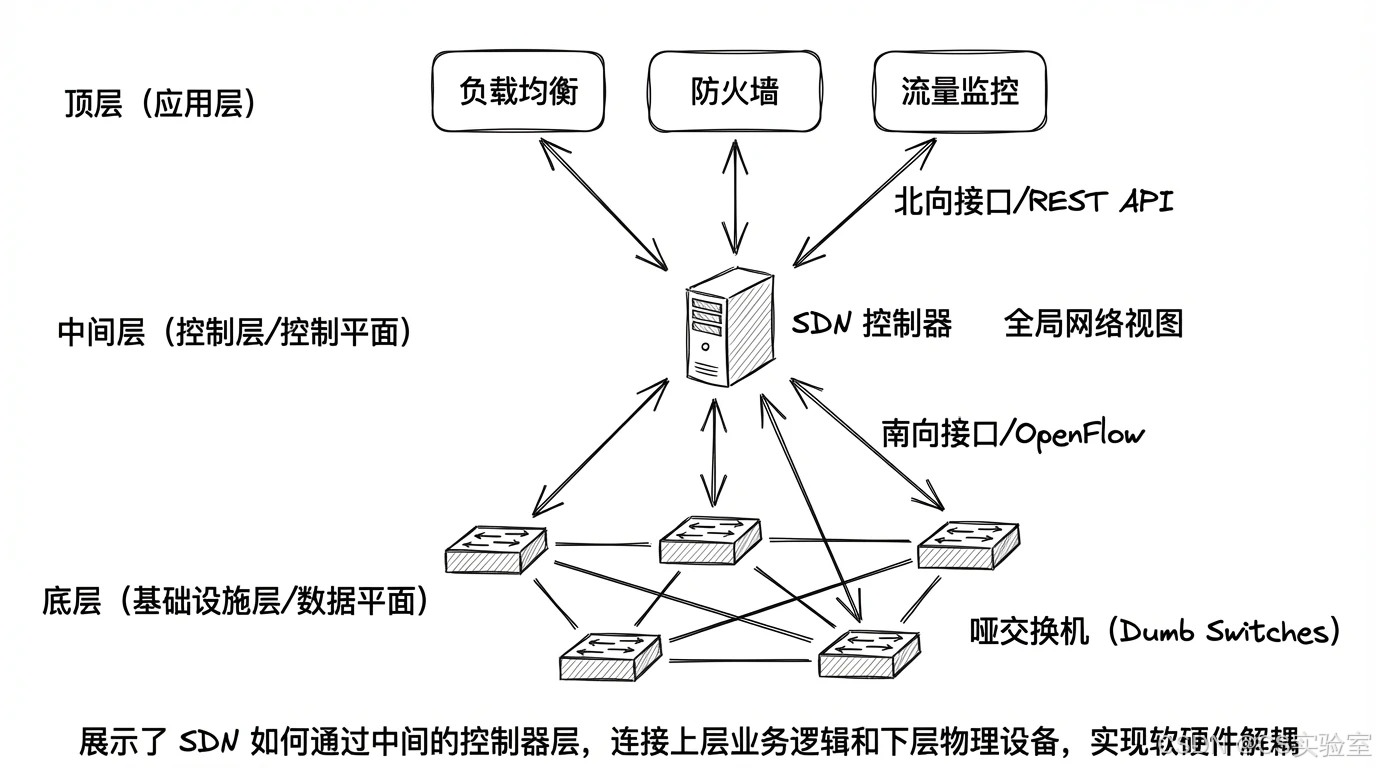

3.1 体系架构的三层模型
SDN 采用典型的三层架构，从下至上依次为：基础设施层、控制层和应用层。
1. 基础设施层（Data Plane / Infrastructure Layer）
这一层由网络设备（主要是 SDN 交换机）组成。与传统交换机不同，SDN 交换机剥离了复杂的路由计算功能，只保留基本的数据包转发能力。
它的工作逻辑非常简单：收到数据包 →\rightarrow→ 查询流表（Flow Table） →\rightarrow→ 执行动作（转发、丢弃或修改）。如果流表中没有匹配项，则询问控制器。
2. 控制层（Control Plane）
这是 SDN 的大脑，即 SDN 控制器（SDN Controller） 。控制器维护着整个网络的全局视图（Network Graph）。它负责处理复杂的路由算法、拓扑管理和策略制定，并将计算出的转发规则下发给基础设施层。
常见的开源控制器包括 OpenDaylight (ODL)、ONOS 和 Ryu。
3. 应用层 (Application Layer)
这一层对应各种网络业务应用，如防火墙、负载均衡器、流量工程等。开发者可以使用 Python、Java 等高级语言，通过调用控制器提供的接口，编写网络管理程序，而无需关心底层设备的具体型号。
3.2 关键接口：南向与北向
连接这三层架构的是两个重要的接口概念：
- 南向接口（Southbound Interface） ：位于控制层与基础设施层之间。最著名的协议是 OpenFlow，此外还包括 NETCONF、OVSDB 等。它负责控制器向交换机下发流表，以及交换机向控制器上报状态。
- 北向接口（Northbound Interface） ：位于应用层与控制层之间。通常采用 RESTful API。通过这个接口，上层应用告诉控制器"我需要什么样的网络服务"（例如：禁止 A 主机访问 B 主机），而不需要知道控制器具体如何去配置底层的交换机。
4 核心技术详解：流表（Flow Table）
在传统网络中，转发决策基于目标 IP 地址（三层）或 MAC 地址（二层）。而在 SDN（以 OpenFlow 为例）中，转发决策基于"流（Flow）"。
一个流表项 通常包含三个部分：
流表项={匹配域 (Match Fields),计数器 (Counters),指令 (Instructions)} \text{流表项} = \{ \text{匹配域 (Match Fields)}, \text{计数器 (Counters)}, \text{指令 (Instructions)} \} 流表项={匹配域 (Match Fields),计数器 (Counters),指令 (Instructions)}
- 匹配域 ：定义了数据包的特征。SDN 的匹配非常灵活，可以是 12 元组，包括源 IP、目的 IP、源 MAC、TCP 端口号、VLAN ID 等。
- 例如 ：如果数据包的源 IP 是 192.168.1.5192.168.1.5192.168.1.5 且目标端口是 808080。
- 计数器：统计匹配到该规则的数据包数量和字节数，用于流量监控。
- 指令（动作） ：决定如何处理数据包。
- Forward：转发到指定端口。
- Drop：丢弃数据包（相当于防火墙功能）。
- Modify：修改包头字段（例如修改 TTL 或 VLAN 标签）。
这种基于"流"的转发机制，使得 SDN 设备可以同时扮演路由器、交换机、防火墙甚至负载均衡器的角色。
5 SDN 的实际应用场景
SDN 并非只存在于实验室，它已经深刻改变了现代网络的格局。
5.1 云数据中心网络
这是 SDN 最早也是最成熟的应用场景。在云计算环境中，虚拟机（VM）或容器经常需要动态创建、迁移和销毁。
- 多租户隔离：SDN 可以通过软件编程，瞬间为新租户构建一个虚拟网络（VPC），不同租户的流量在逻辑上完全隔离，就像使用了独立的物理交换机一样。
- 网络虚拟化：通过 Overlay 技术（如 VXLAN），在物理网络之上构建逻辑网络，SDN 控制器负责管理这些隧道映射。
5.2 SD-WAN（软件定义广域网）
传统企业连接分支机构主要依靠昂贵的 MPLS 专线。SD-WAN 应用了 SDN 的思想：
- 链路聚合：将 MPLS、4G/5G、普通宽带等多种链路逻辑上捆绑在一起。
- 智能选路：控制器根据业务重要性实时调度流量。视频会议走高质量链路，文件下载走廉价宽带。这大大降低了企业的广域网开销。
5.3 网络安全
SDN 为安全防御提供了新的思路。
- 流量清洗：当控制器检测到 DDoS 攻击流量时，可以立即下发流表，将攻击流量重定向到清洗设备，或者直接在边缘交换机丢弃，实现"网络即防火墙"。
6 挑战与未来展望
尽管 SDN 优势明显，但也面临着挑战：
- 单点故障：集中式的控制器如果宕机，整个网络可能瘫痪。因此，实际部署通常采用集群（Cluster）模式来实现高可用性。
- 可扩展性：在超大规模网络中，控制器可能成为性能瓶颈。
未来趋势：可编程数据平面与 AI 融合
- P4 语言：OpenFlow 只能配置既定的规则，而 P4（Programming Protocol-independent Packet Processors）语言允许程序员重新定义交换机芯片处理数据包的逻辑，实现了数据平面的完全可编程。
- IBN（意图驱动网络）：结合人工智能（AI），网络不仅是"软件定义"的，更是"智能"的。管理员只需输入意图（"保证视频会议不卡顿"），AI 系统自动转化为 SDN 策略并实时优化网络参数。
本章小结
SDN 通过控制平面与数据平面的解耦，将封闭的网络硬件转变为开放的软件平台。它不仅简化了网络管理，更为网络创新提供了无限可能。对于计算机专业的学生而言，掌握 SDN 思想是理解现代云计算和下一代互联网架构的基石。
