一、是什么？

ScrollBarController 是一个为Android原生ScrollView设计的自定义滚动条控制器。它完美替代了系统默认的滚动条，提供了更美观、更交互的滚动体验。

核心特性一览：

• ✅ 自适应滑块比例 - 根据内容长度自动计算滑块大小

• ✅ 双向绑定交互 - 支持拖拽滑块滚动，滚动时滑块同步移动

• ✅ 动态宽度变化 - 触摸时变宽(20px)，松开恢复(10px)

• ✅ 智能渐隐效果 - 3秒无操作自动淡出，滚动时重新显示

• ✅ 内容变化监听 - 自动适配动态加载的内容

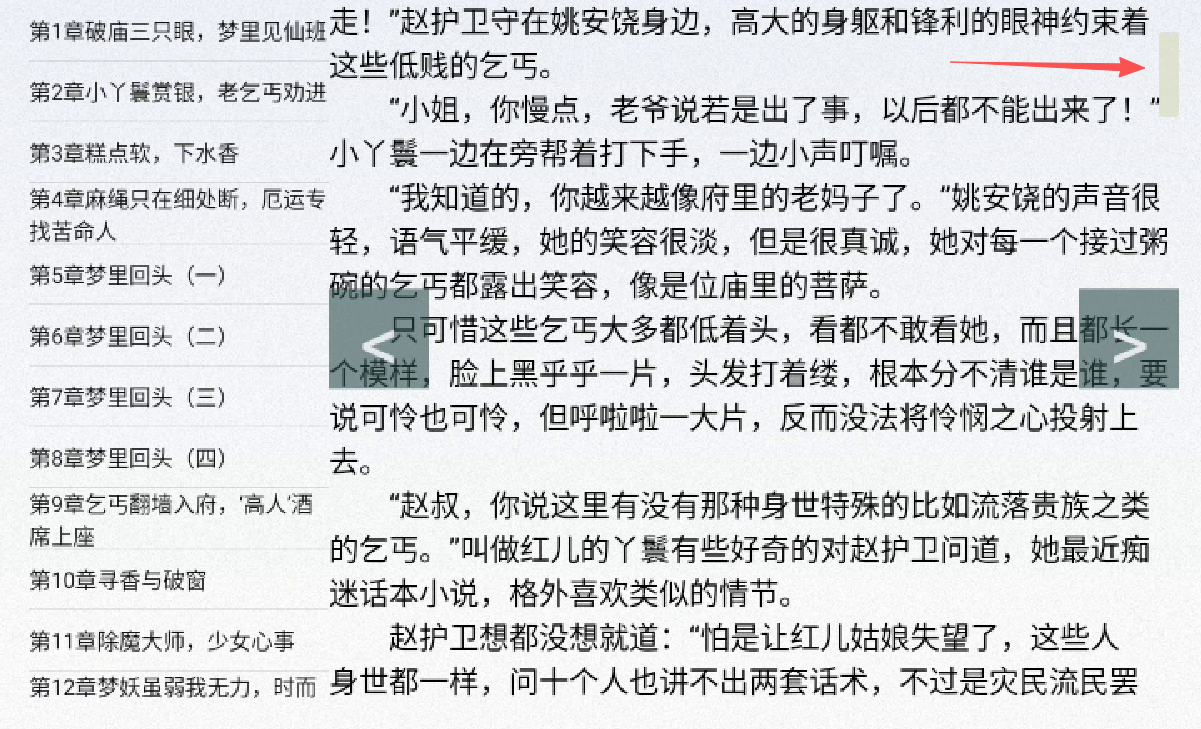

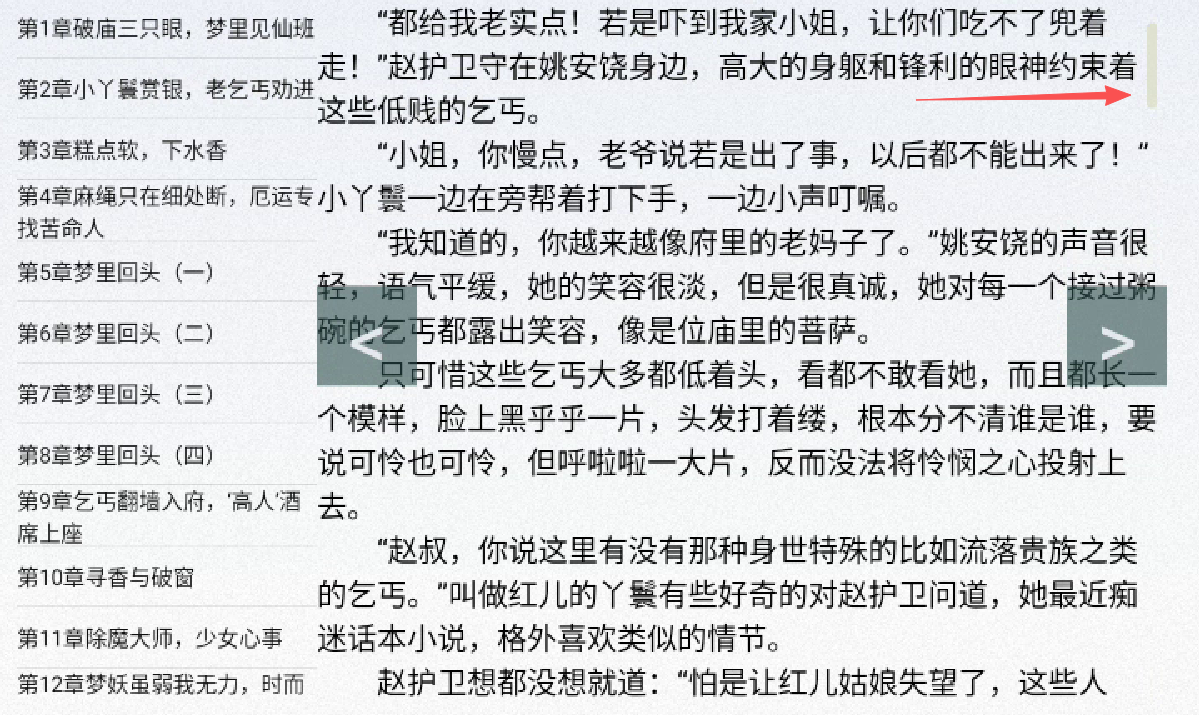

二、实现效果

三、如何使用？

真正的配置只有初始化控制器（步骤1）与把ScrollView传入控制器（步骤3），其他的都是教你们怎么写xml。

步骤1：初始化控制器

// 在Activity或Fragment中
ScrollView scrollView = findViewById(R.id.scrollView);
ScrollBarController scrollBarController = new ScrollBarController(scrollView);

// 隐藏系统原生滚动条（必须！）
scrollView.setVerticalScrollBarEnabled(false);

步骤2：布局配置

activity_main.xml:

<FrameLayout
    android:id="@+id/container"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- ScrollView必须放在底层 -->
    <ScrollView
        android:id="@+id/scrollView"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <!-- 你的内容，比如TextView或LinearLayout -->
        <TextView
            android:id="@+id/contentTextView"
            android:layout_width="match_parent"
            android:layout_height="wrap_content" />

    </ScrollView>

    <!-- 滚动条通过代码动态添加 -->

</FrameLayout>

scroll_bar.xml（滚动条布局）:

<!--在 res/layout/ 路径下-->
<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 右侧容器：高度填满父容器，宽度20px，贴右边 -->
    <FrameLayout
        android:id="@+id/scrollBarContainer"
        android:layout_width="20px"
        android:layout_height="0dp"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
            android:background="#00000000">  <!--设置背景透明-->
<!--            android:background="#F78D16">   &lt;!&ndash; 设置背景颜色 &ndash;&gt;-->

        <!-- 滑块：默认高度10px，宽度通过代码控制 -->
        <View
            android:id="@+id/scrollBar"
            android:layout_width="10px"
            android:layout_height="200px"
            android:layout_gravity="start"
            android:background="@drawable/view_color" />   <!-- 设置滑块颜色透明度 -->

    </FrameLayout>

</androidx.constraintlayout.widget.ConstraintLayout>

view_color.xml（滑块背景）:

<!--在 res/drawable/ 路径下-->
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">
<!--    &lt;!&ndash; 渐变背景 &ndash;&gt;-->
    <solid android:color="#E0E0E0CF" />
    <!-- 圆角 -->
    <corners android:radius="4dp" />
<!--    &lt;!&ndash; 阴影 &ndash;&gt;-->
<!--    <stroke-->
<!--        android:width="0.5dp"-->
<!--        android:color="#2635484D" />-->
</shape>

步骤3：动态添加滚动条

FrameLayout container = findViewById(R.id.container);

// 重要：先移除所有视图，确保正确的层级顺序
container.removeAllViews();

// 先添加ScrollView（底层）
container.addView(scrollView);

// 后添加滚动条容器（上层，确保可点击）
container.addView(scrollBarController.getScrollBar_Container());

四、核心方法解析

1. 数据更新方法

/**
 * 更新滚动条位置和大小
 * @param ScrollView_Child 内容总高度
 * @param ScrollView_ScrollY 当前滚动位置
 * @param ScrollView_Heitht 可视区域高度
 */
public void upData(int ScrollView_Child, int ScrollView_ScrollY, int ScrollView_Heitht)

2. 显示控制方法

// 显示滚动条并重置3秒计时器
// 若未显示，就渐入显示。否则，重置3秒计时（取消旧的延时任务，投递新的）
    public void showAndResetTimer(){
//        Log.i(tag,"isDisplay "+isDisplay);
        if(!isDisplay){
            setBarFadeIn();
            isDisplay = true;
            handler.postDelayed(hideRunnable,SHOW_DURATION);
        } else {
            handler.removeCallbacks(hideRunnable);
            handler.postDelayed(hideRunnable,SHOW_DURATION);
        }
    }

// 淡入显示
// 设置控件视觉上渐入（减小透明度）
    public void setBarFadeIn(){
        ValueAnimator animator = ValueAnimator.ofFloat(0f, 1f); // 从透明到不透明
        animator.setDuration(300); // 300毫秒完成
        animator.addUpdateListener(animation -> {
            scrollBar.setAlpha((Float) animation.getAnimatedValue()); // 实时改透明度
        });
        animator.start();
    }

// 淡出隐藏
// 设置控件视觉上渐出（增大透明度）
    public void setBarFadeOut(){
        ValueAnimator animator = ValueAnimator.ofFloat(1f, 0f); // 从不透明到透明
        animator.setDuration(300); // 300毫秒完成
        animator.addUpdateListener(animation -> {
            scrollBar.setAlpha((Float) animation.getAnimatedValue()); // 实时改透明度
        });
        animator.start();
    }

3. 宽度动画方法

    // 触摸时宽度扩展到20px
    setBarWidthExpand(BAR_BIG_WIDTH_PX);

    // 松开时宽度收缩到10px
    setBarWidthShrink(BAR_SMALL_WIDTH_PX);


    // 设置控件宽度缓慢变大
    public void setBarWidthExpand(int targetWidthPx) {
        ViewGroup.LayoutParams params = scrollBar.getLayoutParams();
        int startWidth = params.width;

        ValueAnimator animator = ValueAnimator.ofInt(startWidth, targetWidthPx);
        animator.setDuration(300);
        animator.addUpdateListener(animation -> {
            params.width = (int) animation.getAnimatedValue();
            scrollBar.setLayoutParams(params);
        });
        animator.start();
    }
    // 设置控件宽度缓慢收缩
    public void setBarWidthShrink(int originalWidthPx) {
        ViewGroup.LayoutParams params = scrollBar.getLayoutParams();
        int startWidth = params.width;

        ValueAnimator animator = ValueAnimator.ofInt(startWidth, originalWidthPx);
        animator.setDuration(300);
        animator.addUpdateListener(animation -> {
            params.width = (int) animation.getAnimatedValue();
            scrollBar.setLayoutParams(params);
        });
        animator.start();
    }

五、工作原理

1. 滑块高度计算

滑块高度 = (可视区域高度²) / 内容总高度
滑块位置 = (可视区域高度 × 当前滚动距离) / 内容总高度

详见这篇文章（博主参考了他的思路）：
Android ScrollView上可拖拽滚动条_android 滚动条-CSDN博客

2. 自动监听机制

• OnGlobalLayoutListener: 监听内容高度变化

• OnScrollChangeListener: 监听滚动位置变化

• 双向同步: 拖拽滑块→滚动内容，滚动内容→移动滑块

3. 定时隐藏逻辑

// 停止操作3秒后启动淡出动画
handler.postDelayed(hideRunnable, SHOW_DURATION); // SHOW_DURATION = 3000ms

六、注意事项

✅ 必须做的：

1. 容器必须是FrameLayout或支持视图重叠的布局

2. 必须先添加ScrollView，再添加滚动条容器

3. 必须禁用系统滚动条：setVerticalScrollBarEnabled(false)

⚠️ 常见问题：

1. 滚动条不显示？ 检查布局层级顺序

2. 点击无效？ 确保滚动条容器在ScrollView上层

3. 位置不正确？ 检查内容高度计算是否准确

🔧 可自定义参数：

// 在ScrollBarController类中修改这些常量：
private static final int SHOW_DURATION = 3000;      // 显示时长(ms)
private static final int BAR_BIG_WIDTH_PX = 20;     // 触摸宽度(px)
private static final int BAR_SMALL_WIDTH_PX = 10;   // 默认宽度(px)

七、完整示例代码

package com.lmb.textreader;

import android.animation.ValueAnimator;
import android.os.Handler;
import android.os.Looper;
import android.util.Log;
import android.view.LayoutInflater;
import android.view.MotionEvent;
import android.view.View;
import android.view.ViewGroup;
import android.view.ViewTreeObserver;
import android.widget.ScrollView;

import com.lmb.textreader.MTSet.AppApplication;

public class ScrollBarController {
    private static final String tag = "ScrollBarController";

    private int scrollView_Child;
    private int scrollView_ScrollY;
    private int scrollView_Heitht;
    private int scrollBar_Height;
    private boolean isDisplay = false;
    private int lastContentHeight = 0;
    private static final int SHOW_DURATION = 3000;      // 滚动条显示时间（ms）
    private static final int BAR_BIG_WIDTH_PX = 20;     // 滚动条触摸后的宽度（px）
    private static final int BAR_SMALL_WIDTH_PX = 10;   // 滚动条结束触摸后的宽度（px）

    private View scrollBar_Container;
    private View scrollBar;
    private Runnable hideRunnable;
    private Handler handler;
    private OnScrollValue linstener;

    public interface OnScrollValue{
        void onValue(int scrollValue);
    }

    public void setOnScrollValueLinstener(OnScrollValue linstener){
        this.linstener = linstener;
    }

    /**
     * ScrollView 自定义滚动条控制器
     * <p>
     * 为 ScrollView 提供可视化滚动条，支持拖拽滚动、触摸放大、自动渐隐等功能。
     * 自动监听内容变化和滚动位置，无需手动更新滑块位置。
     *
     * <p><b>核心特性：</b>
     * <ul>
     *   <li>自动计算滑块高度比例，随内容自适应</li>
     *   <li>支持手指拖拽精确滚动，双向绑定</li>
     *   <li>触摸时滑块宽度放大（20px），松开后恢复（10px）</li>
     *   <li>停止操作3秒后自动渐隐，滚动时实时显示并重置计时</li>
     *   <li>自动监听内容高度变化（适配动态加载内容）</li>
     * </ul>
     *
     * <p><b>使用方法：</b>
     * <pre>{@code
     * // 1. 初始化控制器（自动加载 R.layout.scroll_bar 布局）
     * ScrollBarController scrollBarController = new ScrollBarController(scrollView);
     *
     * // 2. 隐藏系统原生滚动条（必须）
     * scrollView.setVerticalScrollBarEnabled(false);
     *
     * // 3. 将内容添加到 ScrollView（示例）
     * scrollView.addView(textView);
     *
     * // 4. 将 ScrollView 和滚动条叠加到 FrameLayout 中（顺序重要！）
     * FrameLayout container = findViewById(R.id.container);
     * container.removeAllViews();
     * container.addView(scrollView);                              // 先加底层
     * container.addView(scrollBarController.getScrollBar_Container()); // 后加上层
     * }</pre>
     *
     * <p><b>布局要求：</b>
     * <pre>
     * &lt;FrameLayout
     *     android:id="@+id/container"
     *     android:layout_width="match_parent"
     *     android:layout_height="match_parent"&gt;
     *
     *     &lt;!-- ScrollView 放在底层 --&gt;
     *     &lt;ScrollView
     *         android:id="@+id/scrollView"
     *         android:layout_width="match_parent"
     *         android:layout_height="match_parent" /&gt;
     *
     *     &lt;!-- 滚动条通过代码添加在上层 --&gt;
     *
     * &lt;/FrameLayout&gt;
     * </pre>
     *
     * <p><b>R.layout.scroll_bar 参考：</b>
     * <pre>
     * &lt;?xml version="1.0" encoding="utf-8"?&gt;
     * &lt;FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
     *     android:layout_width="wrap_content"
     *     android:layout_height="match_parent"
     *     android:layout_gravity="end"&gt;
     *
     *     &lt;View
     *         android:id="@+id/scrollBar"
     *         android:layout_width="10px"
     *         android:layout_height="100dp"
     *         android:layout_gravity="end"
     *         android:background="@drawable/scrollbar_thumb" /&gt;
     *
     * &lt;/FrameLayout&gt;
     * </pre>
     *
     * <p><b>注意事项：</b>
     * <ul>
     *   <li>容器必须是 FrameLayout（或 RelativeLayout/ConstraintLayout 等支持重叠的布局）</li>
     *   <li>必须先添加 ScrollView，再添加滚动条容器，确保滚动条在上层可点击</li>
     *   <li>务必调用 {@code setVerticalScrollBarEnabled(false)} 隐藏系统滚动条，避免重复显示</li>
     *   <li>滑块宽度常量：{@link #BAR_BIG_WIDTH_PX}（触摸时20px）、{@link #BAR_SMALL_WIDTH_PX}（默认10px）</li>
     *   <li>自动隐藏时间：{@link #SHOW_DURATION}（默认3000ms）</li>
     * </ul>
     *
     * @author [施棠海]
     * @version 1.0
     * @since 2026-01-30
     *
     * @see android.widget.ScrollView
     * @see android.widget.FrameLayout
     * @see android.animation.ValueAnimator
     */
    public ScrollBarController(ScrollView scrollView) {
        scrollBar_Container = LayoutInflater.from(AppApplication.getContext())
                .inflate(R.layout.scroll_bar, null);
        scrollBar = scrollBar_Container.findViewById(R.id.scrollBar);

        ValueAnimator animator = ValueAnimator.ofFloat(1f, 0f); // 从不透明到透明
        animator.addUpdateListener(animation -> {
            scrollBar.setAlpha((Float) animation.getAnimatedValue()); // 实时改透明度
        });
        animator.start();

        hideRunnable = new Runnable() {
            @Override
            public void run() {
                setBarFadeOut();
                isDisplay = false;
            }
        };
        handler = new Handler(Looper.getMainLooper());

        setBarTouchListener();

        // -------------------------------可外部类用（构造函数可不用传入ScrollView）。若外部类用，这段代码需拷贝到外面去-----------------------------------//
        scrollView.getViewTreeObserver().addOnGlobalLayoutListener(new ViewTreeObserver.OnGlobalLayoutListener() {
            @Override
            public void onGlobalLayout() {
                int currentHeight = scrollView.getChildAt(0).getHeight();
                if (currentHeight != lastContentHeight) {
                    lastContentHeight = currentHeight;
                    upData(currentHeight, scrollView.getScrollY() ,scrollView.getHeight());
                }
            }
        });
        scrollView.setOnScrollChangeListener(new View.OnScrollChangeListener() {
            @Override
            public void onScrollChange(View v, int scrollX, int scrollY, int oldScrollX, int oldScrollY) {
                int currentHeight = scrollView.getChildAt(0).getHeight();
                upData(currentHeight,scrollY,scrollView.getHeight());
            }
        });
        setOnScrollValueLinstener(new ScrollBarController.OnScrollValue() {
            @Override
            public void onValue(int scrollValue) {
                scrollView.smoothScrollTo(0, scrollValue);
            }
        });
        // -------------------------------可外部类用（构造函数可不用传入ScrollView）。若外部类用，这段代码需拷贝到外面去-----------------------------------//

    }

    /**
     * 传入内容高度 与 可视区高度，从而设置滑块的高度。
     * @param ScrollView_Child  内容高度
     * @param ScrollView_ScrollY  可视窗口顶部与ScrollView顶部的距离
     * @param ScrollView_Heitht 可视区高度
     */
    public void upData(int ScrollView_Child,int ScrollView_ScrollY, int ScrollView_Heitht) {
        showAndResetTimer();
        scrollView_Child = Math.max(ScrollView_Child, ScrollView_Heitht);   // 如果内容高度比可视区高度小，直接覆盖内容高度为可视区高度。否则就保持自己的高度。
        scrollView_Heitht = ScrollView_Heitht;
        scrollView_ScrollY = ScrollView_ScrollY;
        int scrollBarY = scrollView_Heitht * scrollView_ScrollY / scrollView_Child;
        scrollBar_Height = scrollView_Heitht * scrollView_Heitht / scrollView_Child ;

        ViewGroup.LayoutParams params = scrollBar.getLayoutParams();
        params.height = scrollBar_Height;
        scrollBar.setLayoutParams(params);
        scrollBar.setY( (float)scrollBarY );

//        Log.i(tag, "scrollView_Child " + scrollView_Child + "  scrollView_Heitht " + scrollView_Heitht +"  scrollView_ScrollY "+ scrollView_ScrollY
//                +"  scrollBar_Height " + scrollBar_Height);
    }


    public void setBarTouchListener(){
        scrollBar.setOnTouchListener(new View.OnTouchListener() {
            private float barY_Old;
            private float deltaY;
            private float newY;
            @Override
            public boolean onTouch(View v, MotionEvent event) {
                switch (event.getAction()){
                    case MotionEvent.ACTION_DOWN:{
                        barY_Old = event.getRawY();
                        showAndResetTimer();
                        handler.removeCallbacks(hideRunnable);
                        setBarWidthExpand(BAR_BIG_WIDTH_PX);
                        return true;

                    }
                    case MotionEvent.ACTION_MOVE:{
                        deltaY = event.getRawY()-barY_Old;
                        barY_Old = event.getRawY();
                        newY = scrollBar.getY()+deltaY;

                        // 边界计算
                        newY = Math.min((int)Math.max(0,newY),(scrollView_Heitht-scrollBar_Height));

                        linstener.onValue((int)newY*scrollView_Heitht/scrollBar_Height);
                        scrollBar.setY(newY);
                        return true;

                    }
                    case MotionEvent.ACTION_UP:
                    case MotionEvent.ACTION_CANCEL:
                        showAndResetTimer();
                        setBarWidthShrink(BAR_SMALL_WIDTH_PX);
                        return true;

                }
                return false;
            }
        });
    }

    /**
     * 若未显示，就渐入显示
     * 否则，重置3秒计时（取消旧的延时任务，投递新的）
     */
    public void showAndResetTimer(){
//        Log.i(tag,"isDisplay "+isDisplay);
        if(!isDisplay){
            setBarFadeIn();
            isDisplay = true;
            handler.postDelayed(hideRunnable,SHOW_DURATION);
        } else {
            handler.removeCallbacks(hideRunnable);
            handler.postDelayed(hideRunnable,SHOW_DURATION);
        }
    }

    // 设置控件视觉上渐出（增大透明度）
    public void setBarFadeOut(){
        ValueAnimator animator = ValueAnimator.ofFloat(1f, 0f); // 从不透明到透明
        animator.setDuration(300); // 300毫秒完成
        animator.addUpdateListener(animation -> {
            scrollBar.setAlpha((Float) animation.getAnimatedValue()); // 实时改透明度
        });
        animator.start();
    }
    // 设置控件视觉上渐入（减小透明度）
    public void setBarFadeIn(){
        ValueAnimator animator = ValueAnimator.ofFloat(0f, 1f); // 从透明到不透明
        animator.setDuration(300); // 300毫秒完成
        animator.addUpdateListener(animation -> {
            scrollBar.setAlpha((Float) animation.getAnimatedValue()); // 实时改透明度
        });
        animator.start();
    }
    // 设置控件宽度缓慢变大
    public void setBarWidthExpand(int targetWidthPx) {
        ViewGroup.LayoutParams params = scrollBar.getLayoutParams();
        int startWidth = params.width;

        ValueAnimator animator = ValueAnimator.ofInt(startWidth, targetWidthPx);
        animator.setDuration(300);
        animator.addUpdateListener(animation -> {
            params.width = (int) animation.getAnimatedValue();
            scrollBar.setLayoutParams(params);
        });
        animator.start();
    }
    // 设置控件宽度缓慢收缩
    public void setBarWidthShrink(int originalWidthPx) {
        ViewGroup.LayoutParams params = scrollBar.getLayoutParams();
        int startWidth = params.width;

        ValueAnimator animator = ValueAnimator.ofInt(startWidth, originalWidthPx);
        animator.setDuration(300);
        animator.addUpdateListener(animation -> {
            params.width = (int) animation.getAnimatedValue();
            scrollBar.setLayoutParams(params);
        });
        animator.start();
    }

    public View getScrollBar_Container() {
        return scrollBar_Container;
    }
}

八、扩展建议

1. 颜色自定义 ：修改view_color.xml中的颜色值

2. 动画时长调整：修改淡入淡出动画的300ms时长

3. 横屏适配：可考虑在横屏时隐藏或调整滚动条位置

4. 列表扩展 ：类似原理可应用到RecyclerView
