ISP-AWB（Auto White Balance 白平衡）

简介：个人学习分享，如有错误，欢迎批评指正。

白平衡 ，字面上的理解是白色的平衡。白平衡是描述显示器中红、绿、蓝三基色混合生成后白色精确度的一项指标。白平衡是电视摄像领域一个非常重要的概念，通过它可以解决色彩还原和色调处理的一系列问题。白平衡是随着电子影像再现色彩真实而产生的，在专业摄像领域白平衡应用的较早。家用电子产品（家用摄像机、数码照相机）中也广泛地使用，然而技术的发展使得白平衡调整变得越来越简单容易，但许多使用者还不甚了解白平衡的工作原理，理解上存在诸多误区。它是实现摄像机图像能精确反映被摄物的色彩状况，有手动白平衡和自动白平衡等方式。许多人在使用数码摄像机拍摄的时候都会遇到这样的问题：在日光灯的房间里拍摄的影像会显得发绿，在室内钨丝灯光下拍摄出来的景物就会偏黄，而在日光阴影处拍摄到的照片则莫名其妙地偏蓝，其原因就在于白平衡的设置上

一、色彩学基础

1.光源与物体颜色

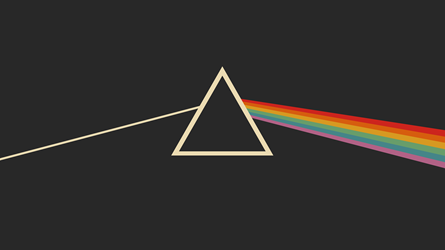

我们看到的白光是由多种色光复合而成，我们之所以可以辨别色彩很大原因取决于光线中包含的色光成分；

物体的颜色是由于光作用于物体，物体对光进行反射、吸收或透射后，在人眼所引起的一种视觉反映，没有光便没有色彩 ；

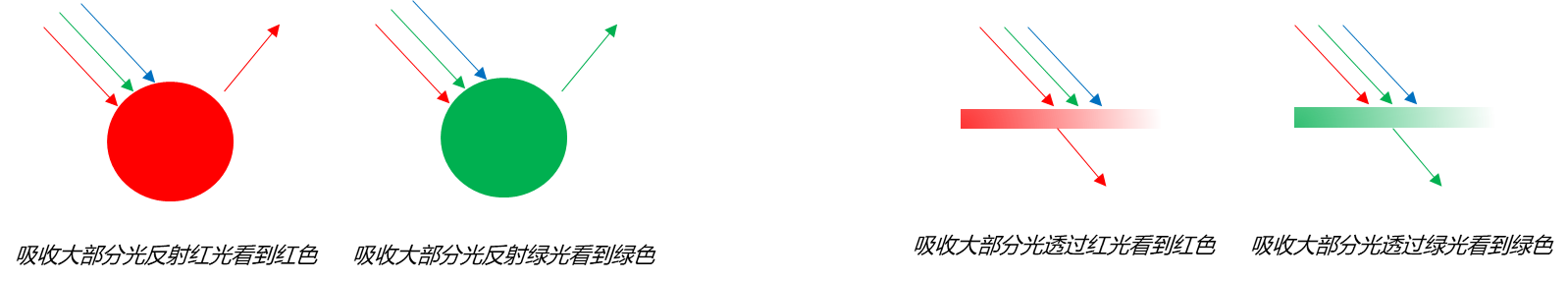

相机拍摄的是物体接收光源照射后反射出来的色光，反射的那部分色光的色相就是物体的色彩。

在自然界绝大部分的物体均为非发光体，因此，物体的颜色依赖于光源，也就是说必须有光源我们才能看到一个五彩缤纷的世界。

2.三原色原理与色彩空间

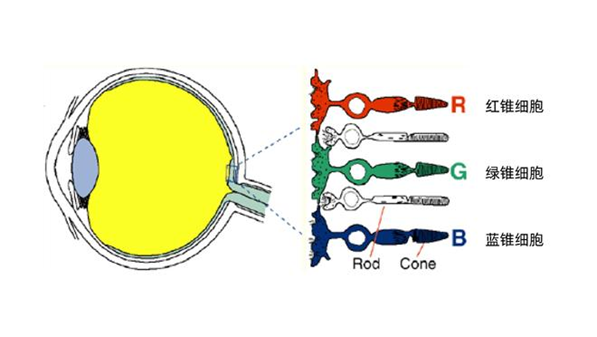

人眼对红、绿、蓝最为敏感，人的眼睛像一个三色接收器的体系，大多数的颜色可以通过红、绿、蓝三色按照不同的比例合成产生。同样，绝大多数单色光也可以分解成红、绿、蓝三种色光，这是色度学的最基本的原理，也称三原色原理。

3.色温

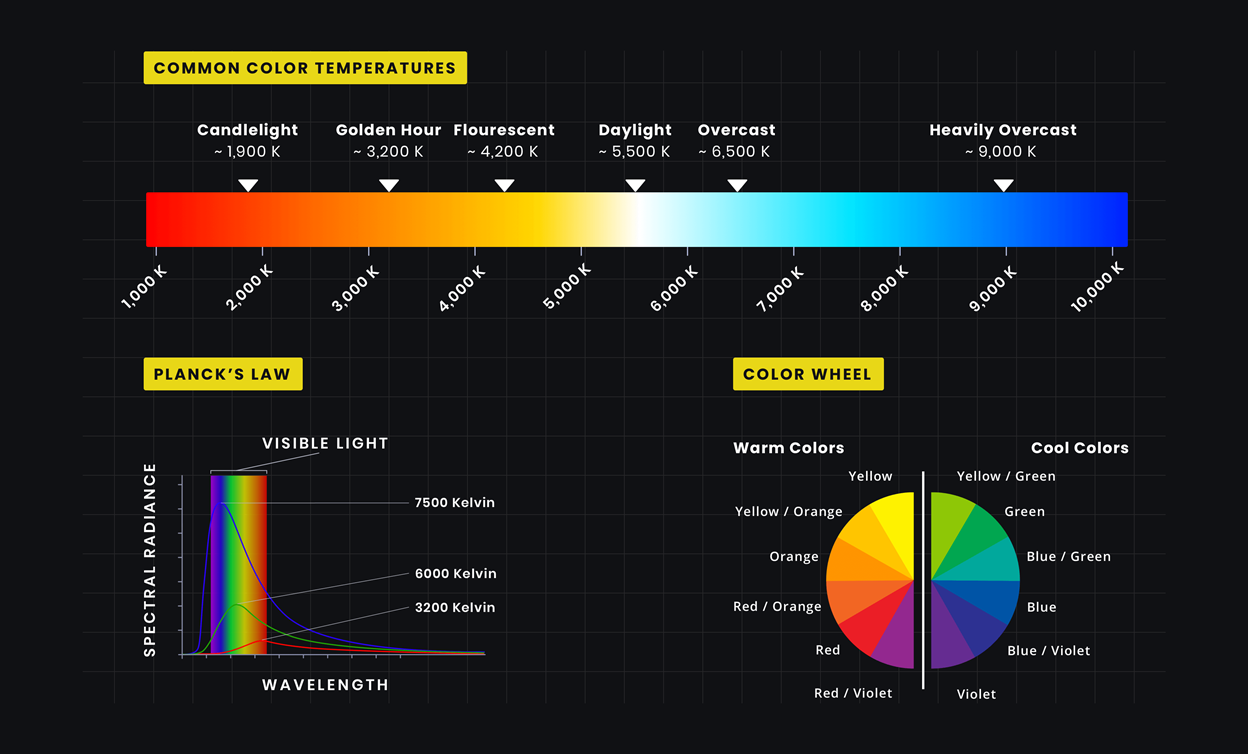

色温是表示光线中包含颜色成分的一个计量单位。从理论上说，黑体温度指绝对黑体从绝对零度（－273℃）开始加温后所呈现的颜色。黑体在受热后，逐渐由黑变红，转黄，发白，最后发出蓝色光。当加热到一定的温度，黑体发出的光所含的光谱成分，就称为这一温度下的色温，计量单位为"K"（开尔文）。

如果某一光源发出的光，与某一温度下黑体发出的光所含的光谱成分相同，就称为某K色温。如100W灯泡发出的光的颜色，与绝对黑体在2527℃时的颜色相同，那么这只灯泡发出的光的色温就是：（2527+273）K=2800K。

4.色彩恒常性

色彩恒常性（Color constancy）是指当照射物体表面的颜色光发生变化时，人们对该物体表面颜色的知觉仍然保持不变的知觉特性。

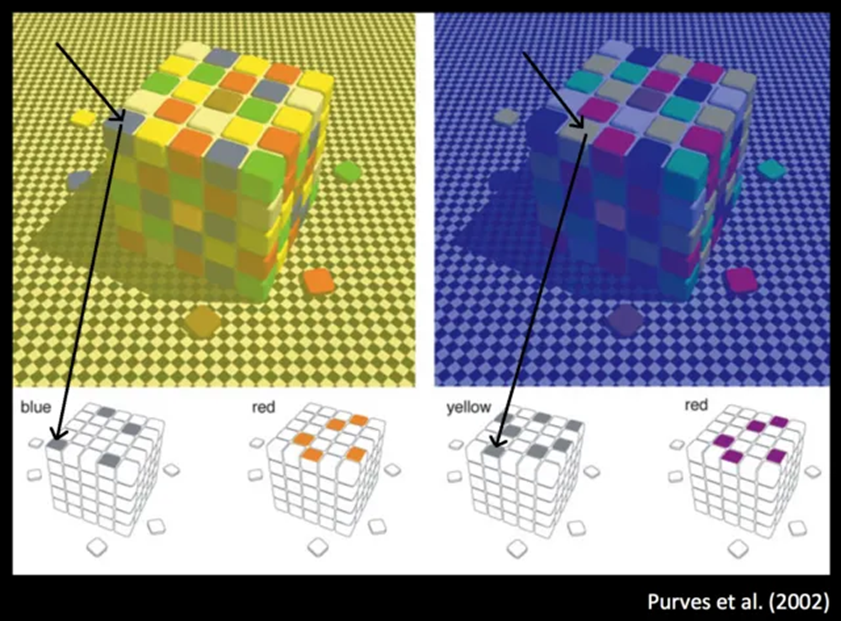

图中左图圆圈中的五个色块由左至右看起来是"蓝黄红蓝绿"，而右图圆圈中的五个色块，看起来也是"蓝黄红蓝绿"。即使左右两图的背景光源完全不同，也不影响你对这五个色块的色彩判断，这就是色彩恒常性。

图中左图中的蓝色方块（如左下箭头处），其实独立出来时的光谱根本是灰色，而右图的黄色方块（如右下箭头处），独立出来时的光谱也是灰色，但是这两个灰块看起来却分别变成了蓝色和黄色。

二、白平衡是什么？为什么需要？

1. 人眼为什么看起来"哪儿都不偏色"

人眼有色彩恒常性（color constancy）：在钨丝灯房间、阴天街头，你仍会觉得白纸是白的。

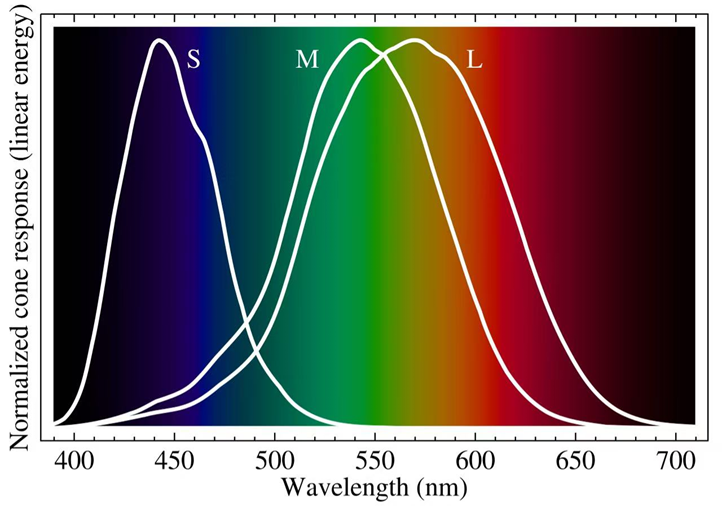

生理机制：大脑会对三种视锥（L/M/S，近似红绿蓝）进行自适应归一化和情景推断（同时参考记忆色：肤色、天空、草地）。
结论：人眼会"自动白平衡" ；但相机的传感器不会。

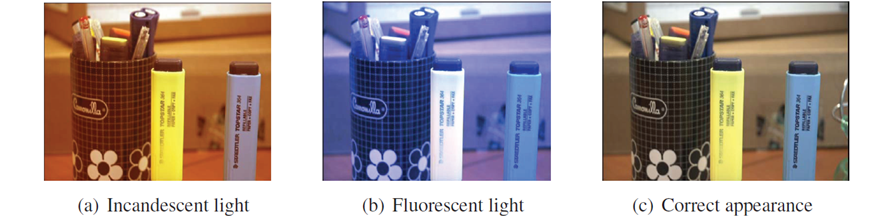

不同光源下sensor的成像结果

2. 相机为什么会偏色（物理本质）

相机每个像素（以 Bayer 传感器为例）的红/绿/蓝响应可写成：

S c ( x ) = ∫ λ E ( λ ) R ( x , λ ) Q c ( λ ) d λ + n c , c ∈ { R , G , B } S_c(x)=\int_{\lambda} E(\lambda)\,R(x,\lambda)\,Q_c(\lambda)\,d\lambda + n_c,\quad c\in\{R,G,B\} Sc(x)=∫λE(λ)R(x,λ)Qc(λ)dλ+nc,c∈{R,G,B}

E ( λ ) E(\lambda) E(λ)：光源的光谱功率分布（SPD）------钨丝灯在红端强、天空在蓝端强、很多 LED / 荧光灯有不连续谱且偏绿。
R ( x , λ ) R(x,\lambda) R(x,λ)：物体表面的光谱反射率。
Q c ( λ ) Q_c(\lambda) Qc(λ)：相机第 c c c 个通道的光谱灵敏度（与 CFA/微滤镜有关）。
如果场景白色物体 R ( λ ) ≈ R(\lambda)\approx R(λ)≈ 常数（即"中性"），那么 S R : S G : S B S_R:S_G:S_B SR:SG:SB 主要由光源 E ( λ ) E(\lambda) E(λ) 与传感器灵敏度 Q c ( λ ) Q_c(\lambda) Qc(λ) 决定。
因此在暖光下蓝通道会偏低、在冷光下红通道偏低，直接导致整图偏黄/偏蓝，LED/荧光灯还会偏绿或偏品（tint）。

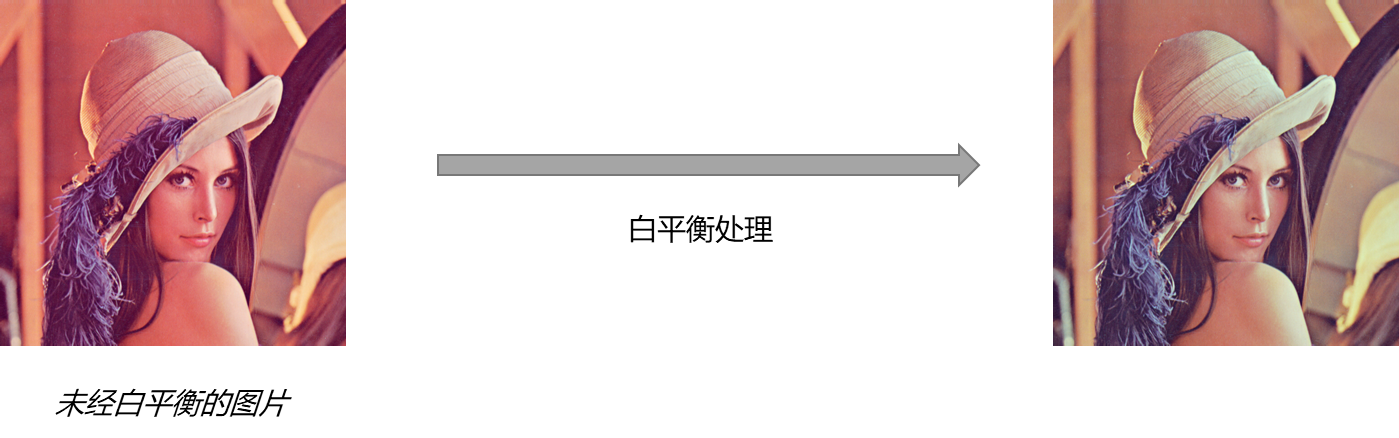

3. 白平衡是什么（工程定义）

目标：让在真实世界中应该"中性"的东西（白、灰、银）在图像里也呈中性；换句话说，把"拍到的照明白点"拉到目标白点 （通常是 sRGB 的 D65）。
方法：在 RAW 空间对三通道做对角增益（Von Kries 假设）：

I ′ ( x ) = d i a g ( g R , g G , g B ) I ( x ) \mathbf{I}'(x)=\mathrm{diag}(g_R,g_G,g_B)\,\mathbf{I}(x) I′(x)=diag(gR,gG,gB)I(x)

一般以 G G G 为基准 g G = 1 g_G=1 gG=1，按估计的光源把 R , B R,B R,B 放大/缩小，抵消光源色偏。

4. 为什么"必须"做白平衡（不仅是好看）

与显示/色彩标准对齐

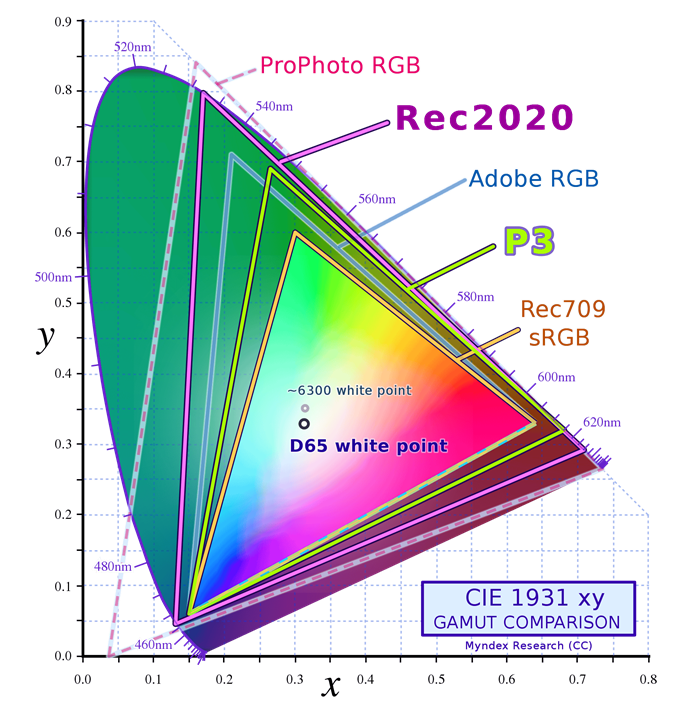

- sRGB/Rec.709 的参考白点是 D65 ；打印常用 D50 。如果不把"场景白点"拉到"标准白点"，同一张图在不同设备上会表现出系统性偏色。
避免不可逆的信息损失
- JPEG管线里，WB 会影响后续亮度映射与量化。如果先不做 WB 就强行压高光，某通道可能过曝/剪裁，之后再补救会发现颜色回不来。
- 在暖光下蓝通道很弱，后补蓝等于放大噪声与量化误差；在 RAW 前期正确做 WB，能显著改善信噪比观感。
影响 CCM/噪声/降噪
- 很多相机会按 WB 估计在两套（或多套）日光/钨丝 CCM 之间插值；WB 不准会连带 CCM 不准。
- 白平衡增益改变通道噪声水平与动态范围分配，影响降噪与后级的"肤色、天空"再现。
与人眼感知一致
- 用户主观期待"白纸像白纸、肤色自然"，这正是白平衡要达成的感知目标。专业创作中可以故意不完全中和（保暖/保冷），但自动流程需要先把"技术中性"打好。

5. 色温与 Tint：两条轴都要管

色温（CCT）：蓝↔黄轴的冷暖，单位 K（例如 2800K 钨丝灯，5500--6500K 日光）。
Tint（偏绿↔偏洋红） ：由光谱不匹配引起（荧光/LED 常偏绿），单调色温不足以纠正，必须加 Tint 轴。
现代相机/手机 AWB 实际估计的是"白点（x,y） "或"(CCT, Duv) "，然后映射到 ( g R , g G , g B ) (g_R,g_G,g_B) (gR,gG,gB)。

6. "白"的严格含义

严格地说，"白/灰"是光谱反射率在可见光范围内大致平坦的材料。只有这种材料在任意光源下被"正确白平衡"后才会显中性。
许多生活中的"白物"并不严格中性（涂料增白剂、纸张荧光增白），它们的"看起来白"更多源自人眼的恒常性 ，对相机而言仍可能带来偏差。因此工程上常用标准灰卡/ColorChecker 的中性块做标定与评测。

7. 一个最直观的"灰卡思维实验"

在 2800K 钨丝灯下拍一张灰卡，得到三通道均值 ( μ R , μ G , μ B ) (\mu_R,\mu_G,\mu_B) (μR,μG,μB)；通常 μ R > μ G ≫ μ B \mu_R>\mu_G\gg\mu_B μR>μG≫μB。
设 g G = 1 , g R = μ G / μ R , g B = μ G / μ B g_G=1,\ g_R=\mu_G/\mu_R,\ g_B=\mu_G/\mu_B gG=1, gR=μG/μR, gB=μG/μB，把整图乘以这些增益。
结果：灰卡回到 R ≈ G ≈ B R\approx G \approx B R≈G≈B，白点被拉回 D65；其他物体颜色也随之"去偏色"。

8. 白平衡≠颜色校正≠曝光

白平衡（WB）：通道独立缩放，抵消光源色偏。
颜色校正（CCM）：一个 3×3 线性变换，把"相机RGB"映射到目标色域（sRGB/AdobeRGB）。
曝光：整体亮度控制（快门/光圈/ISO/曲线），改变的是亮度，不是色偏。三者相辅相成，但职能不同。

9. 什么时候"自动白平衡"也不想完全中和？

审美与"记忆色" ：人们"记忆中的钨丝灯"就是温暖的，日落应该偏金。很多相机的 AWB 具有"保暖策略"，不过度中和以保留氛围，尤其在人像与夜景。
但在科研/测量或可复现的成像里（机器视觉、色彩管理）通常需要严格中性。

白平衡就是把"拍到的照明白点"挪到"标准白点"（如 D65） ：

它以 RAW 三通道对角增益为核心，既是色彩还原的"地基"，也是避免噪声放大、通道剪裁、CCM 选择错误的关键一步。

三、成像与校正的简化模型

1. 从"光谱积分"到"三通道向量"的两步近似

最准确的传感器成像（以 Bayer 传感器为例）可写成：

S c ( x ) = ∫ λ E ( λ ) R ( x , λ ) Q c ( λ ) d λ + n c ( x ) , c ∈ { R , G , B } S_c(x)=\int_{\lambda} E(\lambda)\,R(x,\lambda)\,Q_c(\lambda)\,d\lambda + n_c(x),\quad c\in\{R,G,B\} Sc(x)=∫λE(λ)R(x,λ)Qc(λ)dλ+nc(x),c∈{R,G,B}

E ( λ ) E(\lambda) E(λ)：光源的光谱功率分布（SPD）
R ( x , λ ) R(x,\lambda) R(x,λ)：像素位置 x x x 处物体的光谱反射率
Q c ( λ ) Q_c(\lambda) Qc(λ)：相机第 c c c 通道的光谱灵敏度
n c ( x ) n_c(x) nc(x)：噪声/黑电平偏置等

这是真实世界，但直接用它做白平衡太重。于是工程上做两步近似：

近似A：中性物体近似常数反射

对"灰/白"区域，令 R ( x , λ ) ≈ ρ ( x ) R(x,\lambda)\approx \rho(x) R(x,λ)≈ρ(x)（在可见光内大致平坦）。

则：

S c neutral ( x ) ≈ ρ ( x ) ∫ E ( λ ) Q c ( λ ) d λ ≜ ρ ( x ) L c S_c^{\text{neutral}}(x)\approx \rho(x)\int E(\lambda)\,Q_c(\lambda)\,d\lambda \;\triangleq\; \rho(x)\,L_c Scneutral(x)≈ρ(x)∫E(λ)Qc(λ)dλ≜ρ(x)Lc

这把光源对三通道的综合作用，压缩成一个三维向量 L = [ L R , L G , L B ] T \mathbf{L}=[L_R,L_G,L_B]^T L=[LR,LG,LB]T。

近似B：对角模型（Von Kries 假设）

认为光源变化对颜色的影响，在相机 RGB 空间里可以用每通道各自缩放来补偿 。

于是对任意像素（非必为中性）：

I ( x ) ≈ R ( x ) ⊙ L ⇒ d i a g ( g R , g G , g B ) ⏟ D I ( x ) ≈ R ( x ) ⊙ ( D L ) \mathbf{I}(x) \approx \mathbf{R}(x)\odot \mathbf{L} \quad\Rightarrow\quad \underbrace{\mathrm{diag}(g_R,g_G,g_B)}_{\mathbf{D}}\;\mathbf{I}(x) \approx \mathbf{R}(x)\odot \big(\mathbf{D}\mathbf{L}\big) I(x)≈R(x)⊙L⇒D diag(gR,gG,gB)I(x)≈R(x)⊙(DL)

要"校白"，只需选 D \mathbf{D} D 使 D L ∝ [ 1 , 1 , 1 ] T \mathbf{D}\mathbf{L}\propto [1,1,1]^T DL∝[1,1,1]T。

结论：白平衡 = 估计光源三通道 L \mathbf{L} L，然后乘以其"近似倒数"的增益。

注意：这两个近似在大多数自然光/常见灯下管用，但对窄谱/怪谱 LED、强荧光、混合光会变差。

2. 用模型推导"白平衡增益"的计算式

设场景中"应为中性"的像素的观测均值为 μ = [ μ R , μ G , μ B ] T \boldsymbol{\mu}=[\mu_R,\mu_G,\mu_B]^T μ=[μR,μG,μB]T。

对于中性目标，它满足 μ ∝ L \boldsymbol{\mu}\propto \mathbf{L} μ∝L（忽略尺度 ρ \rho ρ）。

我们要 D μ ∝ [ 1 , 1 , 1 ] T \mathbf{D}\boldsymbol{\mu}\propto [1,1,1]^T Dμ∝[1,1,1]T。最简单的选择是：

g R = k μ R , g G = k μ G , g B = k μ B g_R = \frac{k}{\mu_R},\quad g_G = \frac{k}{\mu_G},\quad g_B = \frac{k}{\mu_B} gR=μRk,gG=μGk,gB=μBk

其中 k k k 是任意正常数（选来保证不改变整体亮度或令 g G = 1 g_G=1 gG=1）。

在工程里常用G 为参照归一化：

g G = 1 , g R = μ G μ R , g B = μ G μ B g_G = 1,\quad g_R = \frac{\mu_G}{\mu_R},\quad g_B = \frac{\mu_G}{\mu_B} gG=1,gR=μRμG,gB=μBμG

这样一来，中性区域被拉回 R ≈ G ≈ B R\approx G\approx B R≈G≈B，整图去偏色。

数值小例子（比如钨丝灯下）：

中性块测到均值： μ R = 0.60 , μ G = 0.40 , μ B = 0.20 \mu_R=0.60,\;\mu_G=0.40,\;\mu_B=0.20 μR=0.60,μG=0.40,μB=0.20
则 g R = 0.40 / 0.60 = 0.667 , g G = 1.0 , g B = 0.40 / 0.20 = 2.0 g_R=0.40/0.60=0.667,\;g_G=1.0,\;g_B=0.40/0.20=2.0 gR=0.40/0.60=0.667,gG=1.0,gB=0.40/0.20=2.0
解释：压一点红 、大幅抬蓝，就是把暖光的黄偏（蓝弱）纠回来。

3. 与 CCT / Tint 的关系（把三通道"倒数"换成两维参数）

有时不直接报 ( g R , g G , g B ) (g_R,g_G,g_B) (gR,gG,gB)，而是报色温 CCT（蓝↔黄）和Tint（绿↔品）。：

先把估计到的白点从相机 RGB 映射到某标准空间（XYZ 或相机自定义的"白点平面"），
得到白点的色度 ( x , y ) (x,y) (x,y) 或 ( u ′ , v ′ ) (u',v') (u′,v′)，再换算成 ( CCT , Duv ) (\text{CCT}, \text{Duv}) (CCT,Duv)（Duv 对应"偏绿/偏品"）。
最终还是要落回一个三通道增益来乘 RAW，只是参数化成了"CCT+Tint"。

因为许多真实光源（LED/荧光）仅用"色温"一条轴不够描述，所以加 Tint 轴来补偿"偏绿/偏品"。

4. 与 DNG 元数据（AsShotNeutral）的换算

DNG/RAW 文件里常有 AsShotNeutral（ASn），它记录了拍摄时相机内部用到的白点信息。经验上：

若 ASn = [ n R , n G , n B ] [n_R, n_G, n_B] [nR,nG,nB]（越大表示该通道原本越强/需要越少增益），
则常用的白平衡增益近似为：

g R ∝ 1 n R , g G ∝ 1 n G , g B ∝ 1 n B , g_R \propto \frac{1}{n_R},\quad g_G \propto \frac{1}{n_G},\quad g_B \propto \frac{1}{n_B}, gR∝nR1,gG∝nG1,gB∝nB1,

再做一次以 G G G 为 1 的归一化即可实用化（不同厂商存在细节差异，但"取倒数再归一化"是通行做法）。

5. 在 Bayer RAW 上如何"真正乘增益"？

先黑电平校正 ： I c ← max ⁡ ( I c − black_level c , 0 ) I_c \leftarrow \max(I_c - \text{black\_level}_c, 0) Ic←max(Ic−black_levelc,0)
按 CFA 通道分别乘：
- 有的管线分 R , G r , G b , B R,Gr,Gb,B R,Gr,Gb,B 四路各乘（更精细；Gr 与 Gb 灵敏度略有差异）
- 也有先把 G r , G b Gr,Gb Gr,Gb 合并成 G G G 再统一乘
再去马赛克：避免"先插值后放大噪声"的副作用
注意溢出与剪裁：乘增益可能让高光更容易饱和；工程里会联动高光压缩/恢复

6. 对角模型的适用范围与局限

适用：自然光、卤素/钨丝、太阳直射/阴影、CRI 高的 LED 等大多数场景
不那么准：
1. 窄谱/多峰 LED、荧光灯 ：相机 Q c ( λ ) Q_c(\lambda) Qc(λ) 与光源谱 E ( λ ) E(\lambda) E(λ) 的耦合使得"每通道独立缩放"不足以完全中和，容易出现 Tint 残留；
2. 混合光 （窗外日光 + 室内钨丝）： L \mathbf{L} L 空间随位置 x x x 变化，单一全局增益没法同时校正 → 需分区 AWB 或人像/天空优先权重；
3. 强彩色物体主导 （大草地、蓝海、彩灯）：估计 L \mathbf{L} L 被"误导" → 需更稳健的统计（分位点/灰边）或学习法。

当对角模型不够时，专业做法是：

把图像先线性映射到 XYZ 或"CAT 空间"（Bradford/Von Kries/Sharp），

做一次色度适应 ： X ′ Y ′ Z ′ = M − 1 d i a g ( w t w s ) M X Y Z \mathbf{X'Y'Z'}=M^{-1}\mathrm{diag}(\frac{w_t}{w_s})M\mathbf{XYZ} X′Y′Z′=M−1diag(wswt)MXYZ（把白点 w s w_s ws 变到目标 w t w_t wt），

然后再回到工作空间。手机/相机里常把 WB + CCM + CAT 打包"联合学习/插值"。

7. 如何从模型"稳健地"估计 L \mathbf{L} L（也就是算出增益）

把 1--2 的思路落到算法就是"找中性、估 L \mathbf{L} L、取倒数、归一化"。常见稳健技巧：

灰世界（Gray-World） ： μ c = \mu_c= μc= 全图均值或中位数；简单鲁棒。
- 加强：对饱和/暗噪声像素做掩码，对像素值使用 p p p-范数（Shades-of-Gray），或对梯度做统计（Gray-Edge）。
白点/最大值（White-Patch/Percentile）：取每通道 95--99% 分位值代替"最大值"，避免被少数饱和点误导。
目标检测/语义先验 ：检测灰卡、人脸、纸张等"记忆中性/记忆色"区域，按置信度加权估计。
分区/金字塔 ：网格估计 L ( x ) \mathbf{L}(x) L(x) 再平滑融合，处理混合光。
学习法 ：CNN/Transformer 直接回归白点（CCT+Tint 或 L \mathbf{L} L），并用肤色/天空损失约束。

8. 与 CCM（颜色校正矩阵）的相互作用

WB 先于 CCM是最常见流程：

RAW → 黑电平 → WB ( D ) → 去马赛克 → CCM ( M ) → 曲线/伽马 \text{RAW}\xrightarrow{\text{黑电平}}\; \xrightarrow{\text{WB (}\mathbf{D}\text{)}} \;\xrightarrow{\text{去马赛克}}\; \xrightarrow{\text{CCM (}\mathbf{M}\text{)}} \;\xrightarrow{\text{曲线/伽马}} RAW黑电平 WB (D) 去马赛克 CCM (M) 曲线/伽马
原因：WB 是通道缩放；CCM 是 3×3 线性变换（把相机 RGB 映到 sRGB/XYZ）。如果 WB 不准，后面的 CCM 插值（日光/钨丝两套矩阵之间）也会选错位置，产生二次偏色。
高级做法：联合优化 WB+CCM 或在 CAT 空间做适应，以提升在"怪谱光源"下的还原。

9. 实操流程小抄（按模型落地）

取中性 ROI （灰卡/白物/人脸高光区）或用稳健统计估计 μ \boldsymbol{\mu} μ。
算增益 ： g G = 1 , g R = μ G / μ R , g B = μ G / μ B g_G=1,\;g_R=\mu_G/\mu_R,\;g_B=\mu_G/\mu_B gG=1,gR=μG/μR,gB=μG/μB。
RAW 域应用：黑电平→逐 CFA 通道乘增益→去马赛克。
防护：
- 排除饱和像素（如 >99% 分位），
- 对蓝通道增益设上限（防噪声被过度放大），
- 需要时做分区估计并平滑融合。
后续：根据白点在 CCM 间插值，进入曲线/伽马；有需要再做轻微的 Tint 微调。

简化模型把"光谱世界"压缩为三通道向量 ：

观测 I ( x ) ≈ R ( x ) ⊙ L \mathbf{I}(x)\approx \mathbf{R}(x)\odot \mathbf{L} I(x)≈R(x)⊙L，白平衡就是找 D = d i a g ( g ) \mathbf{D}=\mathrm{diag}(g) D=diag(g) 让 D L ∝ [ 1 , 1 , 1 ] \mathbf{D}\mathbf{L}\propto[1,1,1] DL∝[1,1,1]。

工程里用"估白点→取倒数→归一化"的增益法在 RAW 上执行；当光谱很"怪"或混合光时，再引入 Tint、CAT、分区或学习法补强。

四、入门级常见算法（从简单到复杂）

1. Gray-World（灰世界）

概念：整幅场景的平均颜色应为"灰"（R≈G≈B）。
步骤

在 RAW 线性域取掩码（排除过曝、全黑、死点）。
计算各通道均值/中位数 μ R , μ G , μ B \mu_R,\mu_G,\mu_B μR,μG,μB。
设 g G = 1 , g R = μ G / μ R , g B = μ G / μ B g_G=1,\ g_R=\mu_G/\mu_R,\ g_B=\mu_G/\mu_B gG=1, gR=μG/μR, gB=μG/μB，对全图乘以增益。
超参：均值 vs 中位数；是否做亮度加权；掩码阈值（如上 99%/下 1%）。
优点：实现超简单、鲁棒、速度快（O(N)）。
缺点：大面积单色（草地/海面/蓝天）会"骗"它；弱光噪声对均值影响大。
适用/坑 ：通用起步法；注意先黑电平 、线性域 、剔除饱和与暗噪声。

(a) 灰世界 / 中位数版

python 复制代码

# I_r, I_g, I_b 为线性RAW三个通道，mask 为有效像素掩码
r = np.median(I_r[mask]); g = np.median(I_g[mask]); b = np.median(I_b[mask])
gains = np.array([g/r, 1.0, g/b])
I_r_wb = np.clip(I_r * gains[0], 0, maxv)
I_g_wb = np.clip(I_g * gains[1], 0, maxv)
I_b_wb = np.clip(I_b * gains[2], 0, maxv)

2. White-Patch / Max-RGB（白点/最大值法）

概念：场景里总有接近白/高亮的区域，可拿来对齐白点。
步骤

取每通道亮度的高分位（如 95% 或 99%）而非最大值（防噪声/坏点）。
用这三个分位数作 μ R , μ G , μ B \mu_R,\mu_G,\mu_B μR,μG,μB 去算增益。
超参：分位数 p（95--99% 常用）；高光掩码（剔除饱和）。
优点：有"白物/高亮"时很准；简单快。
缺点：若高亮是有色反射（彩灯、金属反光），会误导。
适用/坑 ：产品拍摄、文档拍摄等常有白背景；要排除饱和与彩色高光。

(b) 白点 / 分位数版（95%）

python 复制代码

pr = np.percentile(I_r[mask], 95)
pg = np.percentile(I_g[mask], 95)
pb = np.percentile(I_b[mask], 95)
gains = np.array([pg/pr, 1.0, pg/pb])

3. Shades-of-Gray（灰度 p-范数）

概念：介于"全局均值"（p=1）与"最大值法"（p→∞）之间，用 p p p-范数平衡鲁棒性与高亮信息。
步骤

g c ∝ ( 1 ∣ Ω ∣ ∑ x ∈ Ω I c ( x ) p ) − 1 / p , c ∈ { R , G , B } g_c \propto \left(\frac{1}{|\Omega|}\sum_{x\in\Omega}I_c(x)^p\right)^{-1/p},\quad c\in\{R,G,B\} gc∝(∣Ω∣1x∈Ω∑Ic(x)p)−1/p,c∈{R,G,B}

再归一化使 g G = 1 g_G=1 gG=1。
超参： p p p（常 4--10）；掩码 Ω \Omega Ω。
优点：能在"灰世界"与"白点法"间找到折中，抗单色场景稍好。
缺点： p p p 需要调；极端颜色分布仍会偏。
适用/坑：风光、街拍的简单稳健基线；

© Shades-of-Gray（p-范数）

python 复制代码

p = 6
mr = (np.mean((I_r[mask]**p)))**(1/p)
mg = (np.mean((I_g[mask]**p)))**(1/p)
mb = (np.mean((I_b[mask]**p)))**(1/p)
gains = np.array([mg/mr, 1.0, mg/mb])

4. Gray-Edge（灰边）

概念：颜色的"边"（梯度）包含物体真实色的信息，比纯像素值统计更稳。
步骤

线性域做高斯平滑（σ），再计算各通道一阶/二阶梯度幅值 ∣ ∇ I c ∣ |\nabla I_c| ∣∇Ic∣ 或 ∣ ∇ 2 I c ∣ |\nabla^2 I_c| ∣∇2Ic∣。
用 Shades-of-Gray 的 p p p-范数去统计梯度幅值，得各通道"代表值"。
反推增益并归一化。
超参：导数阶数 n=1/2、σ（1--3 像素）、 p p p（3--8）。
优点：对大面积单色背景更稳；细节丰富时效果好。
缺点：纹理少/大平面场景不占优；参数多。
适用/坑 ：室外自然场景、复杂纹理；先去噪/降采样可稳。

(d) Gray-Edge（n=1, σ=1.5, p=6）

python 复制代码

I_rs = gaussian(I_r, sigma=1.5); I_gs = gaussian(I_g, sigma=1.5); I_bs = gaussian(I_b, sigma=1.5)
Gr = np.hypot(sobelx(I_rs), sobely(I_rs))
Gg = np.hypot(sobelx(I_gs), sobely(I_gs))
Gb = np.hypot(sobelx(I_bs), sobely(I_bs))
mr = (np.mean(Gr[mask]**p))**(1/p); mg = (np.mean(Gg[mask]**p))**(1/p); mb = (np.mean(Gb[mask]**p))**(1/p)
gains = np.array([mg/mr, 1.0, mg/mb])

5. Gamut Mapping（色域映射/可实现色域）

概念：在白光下"物体颜色云"的可实现集合（gamut）有边界；估计光源就是找一组通道缩放，使观测颜色经缩放后落回该已知色域。
步骤

离线：在标定白光下采集大量物体/表面，建"可实现色域" G \mathcal{G} G（在某色度/归一化空间）。
在线：搜索对角缩放 D \mathbf{D} D，使 D ⋅ colors o b s ⊆ G \mathbf{D}\cdot \text{colors}_{obs}\subseteq \mathcal{G} D⋅colorsobs⊆G，用最小体积/最小外推等准则选最优 D \mathbf{D} D。
超参：色域表示方式（凸包/多面体）、搜索与准则。
优点：理论优雅、效果好；对"非灰世界"场景稳。
缺点：实现复杂、需要标定数据。
适用/坑 ：相机厂商/研究型项目；需稳定的标定流程。

6. Bayesian / 先验驱动（MAP）

概念：把"自然图像颜色分布""光源分布（CCT/Tint）""记忆色（肤色/天空）"作为先验，做概率推断。
步骤（示意）

L ^ = arg ⁡ max ⁡ L p ( L ) ∏ x ∈ Ω p ( I ( x ) ∣ L ) \hat{L}=\arg\max_L\ p(L)\prod_{x\in\Omega}p(I(x)\mid L) L^=argLmax p(L)x∈Ω∏p(I(x)∣L)

可用 EM/采样/离散网格。
超参：先验形式、似然建模、采样密度。
优点：可注入知识（室内常见 2700--4000K、肤色带...）；在弱特征场景仍可给出合理估计。
缺点：模型设定影响大，调参成本高。
适用/坑：静态图片、需要稳定而非极致准确。

7. 学习法（CNN/Transformer/混合专家）

概念：用数据学"从图像到白点"的直接映射，并结合语义（人脸/天空/草地）与上下文（多帧/曝光/ISP 状态）。
常见设计

输入：缩略图（例如 224×224 线性域）、亮度/梯度图、语义分割/人脸检测热图；
输出：白点 ( x , y ) (x,y) (x,y) 或 ( C C T , D u v ) (CCT,Duv) (CCT,Duv) 或直接 ( g R , g G , g B ) (g_R,g_G,g_B) (gR,gG,gB)；
损失：角误差（Angular Error） 、 ℓ 1 / ℓ 2 \ell_1/\ell_2 ℓ1/ℓ2、感知损失；
结构：轻量 CNN（移动端）、ViT/ConvNeXt、Mixture-of-Experts（日光专家/钨丝专家/LED 专家）；
视频：时域平滑、RNN/时序注意力，避免画面抖动。
优点：综合复杂先验，混合光/非平坦光谱下表现好。
缺点：需数据与标注（或弱标注/自监督），部署要考虑算力与延迟。
适用/坑 ：手机/相机/AR 实时 AWB；注意域外泛化 与不同传感器迁移。

8. 语义/人像优先（Skin/Sky-aware）

概念：肤色、天空等"记忆色"很敏感。检测这些区域后加权估计白点或直接回归。
步骤：检测人脸/皮肤/天空 → 统计这些区域的中性度/色度偏移 → 与全局估计加权融合。
优点：人像与风光中主观观感显著提升。
缺点：依赖检测精度；错误检测会拉偏。
适用/坑 ：人像模式、旅游风景；注意逆光高亮肤色不等于白。

9. 分区/多光源（Spatial AWB, Bi-Illuminant）

概念：混合光下单一增益不可能同时校正。
做法：网格估计 L ( x ) \mathbf{L}(x) L(x) 或拟合"两光源模型"并按位置插值融合；人脸/前景可贴近其局部白点。
优点：复杂照明下更自然。
缺点：可能引入空间不连续/接缝；算力更高。
适用/坑 ：室内外混合、舞台灯；加正则化与引导滤波平滑过渡。

五、实操：最小可用 AWB 步骤

1. 准备与素材

素材：一张包含中性目标（灰卡/白卡/银色金属/白纸）的 RAW（DNG 最佳；没有也能做）。
基本工具（任意其一都行）
- 桌面：rawpy（读 DNG）、numpy/opencv（算增益与掩码）。
- 或 Lightroom/RawTherapee：用于"肉眼确认"与比对机内 WB。
原则：WB 一定在"线性 RAW、去黑电平"后 做；在去马赛克前做最稳。

2. 管线顺序（最小版）

黑电平校正 →（可选 LSC）→ 白平衡（对角增益）→ 去马赛克 →（降噪/锐化）→ CCM → 伽马/曲线 → 输出

黑电平校正： I c ← max ⁡ ( I c − black_level c , 0 ) I_c \leftarrow \max(I_c - \text{black\_level}_c, 0) Ic←max(Ic−black_levelc,0)
白平衡（WB）： I ′ = d i a g ( g R , g G , g B ) I \mathbf{I}' = \mathrm{diag}(g_R,g_G,g_B)\,\mathbf{I} I′=diag(gR,gG,gB)I（见 §4/5 如何算 g g g）
CCM：把相机 RGB 送到 sRGB/XYZ；先 WB，后 CCM。

3. 优先方案 1：直接复现机内 WB（有 DNG 元数据时）

目的：快速得到"机内 WB 的复现值"，作为你算法的参考基线。

读取 DNG 元数据：
- AsShotNeutral（ASn，形如 [ n R , n G , n B ] [n_R,n_G,n_B] [nR,nG,nB]），或 AsShotWhiteXY。
将 ASn 转增益：
- 经验做法：先取倒数再归一化

  g c ′ = 1 n c , g c = g c ′ g G ′ ( 令 g G = 1 ) g'_c = \frac{1}{n_c},\quad g_c = \frac{g'_c}{g'_G}\ \ (\text{令 } g_G=1) gc′=nc1,gc=gG′gc′ (令 gG=1)
应用到 RAW（三/四通道，见 §6），再继续去马赛克与后级处理。
对比相机 JPEG 或 use_camera_wb=True 的渲染，确认一致性。

说明：不同厂商对 ASn 的定义细节略有差异，但"取倒数+归一化"在多数机型上可较好复现机内 WB。

4. 方案 2：有灰卡/白卡（ROI 法，最稳）

目的：用场景中已知中性区域估计白点，得到最可信的最小 AWB。

选 ROI ：框出灰卡/白卡/中性金属面；ROI 要均匀且不饱和。
去黑电平 后，计算 ROI 的三通道统计量（推荐中位数 或截尾均值）：

μ R , μ G , μ B \mu_R,\ \mu_G,\ \mu_B μR, μG, μB
- 截尾建议：去掉 ROI 中上下各 5% 的极端像素，抑制噪声与反光点。
算增益并归一化（以 G 为 1）：

g G = 1 , g R = μ G μ R , g B = μ G μ B g_G=1,\quad g_R=\frac{\mu_G}{\mu_R},\quad g_B=\frac{\mu_G}{\mu_B} gG=1,gR=μRμG,gB=μBμG
应用增益（§6），再去马赛克与后级处理。
查看效果 ：ROI 应回到 R ≈ G ≈ B R\approx G\approx B R≈G≈B；若有偏绿/偏品，见 §6.8 微调 Tint。

5. 方案 3：无灰卡/白卡（稳健统计法）

目的：没有已知中性目标时，使用"灰世界/白点/混合法"得到可用的 WB。

A. 灰世界（Gray-World，中位数版）

掩码 Ω：剔除饱和（>99% 分位）与死黑（<1% 分位）像素。
对 Ω 内每通道取中位数 或截尾均值 ： μ R , μ G , μ B \mu_R,\mu_G,\mu_B μR,μG,μB。
g G = 1 , g R = μ G / μ R , g B = μ G / μ B g_G=1,\ g_R=\mu_G/\mu_R,\ g_B=\mu_G/\mu_B gG=1, gR=μG/μR, gB=μG/μB。

B. 白点（Percentile-White，分位数版）

同样构建掩码 Ω。
取每通道的 95--99% 分位数 ： p R , p G , p B p_R,p_G,p_B pR,pG,pB。
g G = 1 , g R = p G / p R , g B = p G / p B g_G=1,\ g_R=p_G/p_R,\ g_B=p_G/p_B gG=1, gR=pG/pR, gB=pG/pB。

C. 折中（Shades-of-Gray，p-范数）

m c = ( 1 ∣ Ω ∣ ∑ x ∈ Ω I c ( x ) p ) 1 / p , g G = 1 , g R = m G / m R , g B = m G / m B m_c=\left(\frac{1}{|\Omega|}\sum_{x\in\Omega} I_c(x)^p\right)^{1/p},\quad g_G=1,\ g_R=m_G/m_R,\ g_B=m_G/m_B mc=(∣Ω∣1x∈Ω∑Ic(x)p)1/p,gG=1, gR=mG/mR, gB=mG/mB

典型 p = 6 p=6 p=6，兼顾高亮信息和鲁棒性。

经验融合

实战常用"灰世界 "（中位数）与"白点 95% "各得一组增益，再加权平均（如 0.6/0.4）或二选一（通过灰度一致性/肤色自然度评分自动挑选）。

6. 在 Bayer RAW 上"正确应用增益"

先黑电平：对 R/Gr/Gb/B 四路分别减去对应黑电平（相机常给每路不同 BL）。
逐 CFA 通道乘：
- 细做法：对 R、Gr、Gb、B 分别乘 [ g R , g G , g G , g B ] [g_R,g_G,g_G,g_B] [gR,gG,gG,gB]。
- 粗做法：把 Gr/Gb 合并为 G，再乘三通道增益。
溢出保护：乘完增益后裁剪到传感器位深范围（如 14/16 bit）；必要时先做高光压缩/卷绕。
顺序：WB → 去马赛克；先去马赛克再放大会把噪声/插值误差放大。

7. 数据清洁与掩码（非常关键）

饱和剔除 ：各通道 >99% 分位（或接近 white_level）的像素排除。
暗噪声剔除 ：<1% 分位或低于 3 σ 3\sigma 3σ 噪声门限排除。
彩色高光排除：若某通道接近饱和而其他通道明显低，判为彩色镜面高光，排除。
坏点/列校正：必要时做简单去坏点或中值滤波后再统计。

8. Tint（绿↔品）微调（两种简单做法）

方法 1：G 通道平衡法（快而粗）

对 Bayer 的 Gr 与 Gb，若统计值差异过大，说明有绿品相位偏移；对 G 的两路分别做轻微缩放，使 Gr≈Gb，再把合并后的 G 作为基准。

方法 2：色度微调（准一些）

去马赛克后，把图像转到 xy 色度（或 u'v'）。
取中性 ROI 的白点坐标 ( x , y ) (x,y) (x,y)，沿 等 CCT 线方向微调，使其靠近目标白（sRGB 的 D65）。
反推出一组微调矩阵（或在 RGB 中按绿品轴做 1--2% 的小幅旋转/缩放），再应用到全图。

9. 评估与验收（定量 + 观感）

Angular Error（°）：把估计白点与参考白点单位化后算夹角，< 3° 常被视作可用，< 2° 较好。
灰阶检查：灰卡多档应接近中性（R≈G≈B），无明显绿/品偏。
肤色/天空：肉眼观感是否自然（不"蜡黄"或"品红脸"）。
对比基线：与机内 WB（§6.3）或 Lightroom 手动对齐的结果对比。

10. 常见问题与快速排错

蓝通道噪声被放大 （暖光下 g B g_B gB 很大）
→ 上限约束（如 g B ≤ 3 g_B \le 3 gB≤3），或在 WB 前做轻噪声抑制，或加一点亮度加权（弱亮度像素权重低）。
LED/荧光偏绿 （仅调色温不够）
→ 一定要做 Tint 微调（§8），或在两套 CCM 间按白点插值。
混合光 （窗外日光+室内钨丝）
→ 单一全局增益不可能完美；用分区估计（网格白点→导引滤波平滑）或"人像/前景加权"。
被大面积单色误导 （草地/海天）
→ 用 Shades-of-Gray（p≈6） 或 Gray-Edge 替代纯灰世界；或加入"人脸/纸张"检测做加权。
去马赛克前后不一致
→ 确认 WB 在去马赛克之前做；若必须后做，务必在线性无伽马的 RGB 上进行。

11. "最小可用"Python 思路（示例骨架，中文注释）

仅示意流程；你可换成自己的读写与掩码实现。

python 复制代码

import rawpy, imageio.v2 as imageio
import numpy as np

# 1) 读取 RAW，并获取黑电平/白电平
with rawpy.imread('sample.dng') as raw:
    # 线性 Bayer 数据（去损坏像素插值前）
    bayer = raw.raw_image_visible.astype(np.float32)
    black = np.array(raw.black_level_per_channel, dtype=np.float32)  # [R, G1, B, G2] 取决于机型
    white = raw.white_level

    # 2) 黑电平校正（按像素位置映射到通道）
    H, W = raw.raw_colors_visible.shape
    cfa = raw.raw_colors_visible  # 0:R,1:G,2:B（rawpy 定义）
    bl_map = np.zeros_like(bayer, dtype=np.float32)
    for ch in (0,1,2):
        bl_map[cfa==ch] = black[ch if ch!=1 else 1]  # 简化：G 两路同一黑电平
    lin = np.clip(bayer - bl_map, 0, None)

    # 3) 构建掩码（剔除饱和与死黑）
    mask = (lin > np.percentile(lin, 1)) & (lin < np.percentile(lin, 99))

    # 4) 估计三通道统计量（灰世界：中位数）
    R = lin[cfa==0]; G = lin[cfa==1]; B = lin[cfa==2]
    r_med = np.median(R[mask[cfa==0]])
    g_med = np.median(G[mask[cfa==1]])
    b_med = np.median(B[mask[cfa==2]])

    # 5) 计算增益并归一化（g_G=1）
    gR, gG, gB = g_med/r_med, 1.0, g_med/b_med

    # 6) 应用增益到 Bayer（R/Gr/Gb/B）
    gain_map = np.zeros_like(lin, dtype=np.float32)
    gain_map[cfa==0] = gR
    gain_map[cfa==1] = gG
    gain_map[cfa==2] = gB
    lin_wb = np.clip(lin * gain_map, 0, white)

    # 7) 去马赛克与后级（保持线性，不使用自动亮度/自动 WB）
    rgb = raw.postprocess(
        use_camera_wb=False, no_auto_bright=True, output_bps=16,
        user_sat=1.0, gamma=(1,1), demosaic_algorithm=rawpy.DemosaicAlgorithm.AHD
    )

# 注意：上面的 postprocess 用的是原始 raw 数据；要把 lin_wb 喂给 demosaic 则需手写或换更底层流程。
# 初学者可用 use_camera_wb=True 先对比机内 WB ；接着把 gR,gG,gB 套在外部工具里验证观感。

小提示：实际工程里通常直接在 ISP 里对 Bayer 四路乘增益后再 demosaic；若用 rawpy 的高层接口，先用 use_camera_wb=True 验证参照，再过渡到自定义低层流程。

12. 两个练习（快速进步）

ROI vs 灰世界对比：同一张含灰卡的 DNG，上一次用 ROI（§4），再用灰世界（§5），比较灰阶中性度与肤色观感，体会"被大面积单色误导"的差别。
Tint 微调：在荧光/LED 下拍灰卡，做完 §4 后，尝试 §8 的方法 1（平衡 Gr/Gb）进行 1--2% 的微调，看看能否消除轻微绿偏。

最小可用 AWB = "去黑电平 → 稳健统计出三通道比例 → 归一化到 g G = 1 g_G=1 gG=1 → 在 Bayer 上乘增益 → 再去马赛克"。

有灰卡用 ROI；没灰卡用"灰世界/白点/折中"，必要时加一点 Tint 微调与增益上限，就能得到稳定、可交付的初学者版本。

六、总结

1. 跨算法通用的工程细节（很重要）

线性域：WB 必须在线性 RAW（去黑电平，未伽马）上做。
掩码：剔除饱和（>99% 分位）、死黑（<1% 分位）、彩色强反射。
蓝通道保护 ：暖光下 g B g_B gB 巨大 → 可设上限或先降噪。
G/Gr/Gb：RGGB 传感器常对 R、Gr、Gb、B 分别乘增益（或先合并 G）。
LSC 顺序 ：镜头像场/彩色阴影校正（Lens Shading）与 WB 交互，通常先做 LSC 再 WB更物理一致（实际依管线）。
与 CCM 的关系：WB 之后再做 CCM；很多系统会按白点在"两套 CCM 之间插值"。
评测指标：Angular Error（°）最常用；也看肤色/灰阶的可视主观分。
数值稳定 ：用中位数/分位数/Huber 替代均值更稳；可亮度加权。

2. 典型失败与应对

大面积单色 （草地/海面/蓝天）：灰世界被"骗"。
→ 用 ROI（灰卡/人脸/白物）或用 White-Patch/学习法。
LED/荧光灯 ：光谱不连续，只调 CCT 不够，tint 必须调。
混合光 （窗外日光 + 室内钨丝）：单一增益无法同时校正 。
→ 分区 AWB（局部估计、融合），或拍摄时尽量统一光源。
高光/金属反射 ：别把彩色高光当"白"。
→ 用分位点（如 95%）代替最大值，排除饱和像素。
蓝通道噪声放大：控制增益上限或先去噪。

3. 评测与调参

常用指标：Angular Error（角误差）
把估计光源与真值光源的三通道向量单位化，算夹角：
θ = arccos ⁡ ⟨ L ^ , L ⟩ ∥ L ^ ∥ ∥ L ∥ \theta=\arccos\frac{\langle \hat{\mathbf{L}},\,\mathbf{L}\rangle}{\|\hat{\mathbf{L}}\|\,\|\mathbf{L}\|} θ=arccos∥L^∥∥L∥⟨L^,L⟩
越小越好（单位：度）。
评测道具：ColorChecker（有中性灰阶与记忆色），方便可视与定量评估。

4. 和颜色校正矩阵（CCM）的配合

WB 负责"抵消光源色偏"，CCM 负责把"相机 RGB"映到标准色域（如 sRGB）。
先 WB、后 CCM 是主流做法；若传感器响应与模型足够准，也可联合优化（高端相机/手机常联合学习）。

结~~~

ISP-AWB（Auto White Balance 白平衡）

一、色彩学基础

1.光源与物体颜色

2.三原色原理与色彩空间

3.色温

4.色彩恒常性

二、白平衡是什么？为什么需要？

1. 人眼为什么看起来"哪儿都不偏色"

2. 相机为什么会偏色（物理本质）

3. 白平衡是什么（工程定义）

4. 为什么"必须"做白平衡（不仅是好看）

5. 色温与 Tint：两条轴都要管

6. "白"的严格含义

7. 一个最直观的"灰卡思维实验"

8. 白平衡≠颜色校正≠曝光

9. 什么时候"自动白平衡"也不想完全中和？

三、 成像与校正的简化模型

1. 从"光谱积分"到"三通道向量"的两步近似

2. 用模型推导"白平衡增益"的计算式

3. 与 CCT / Tint 的关系（把三通道"倒数"换成两维参数）

4. 与 DNG 元数据（AsShotNeutral）的换算

5. 在 Bayer RAW 上如何"真正乘增益"？

6. 对角模型的适用范围与局限

7. 如何从模型"稳健地"估计 L \mathbf{L} L（也就是算出增益）

8. 与 CCM（颜色校正矩阵）的相互作用

9. 实操流程小抄（按模型落地）

四、入门级常见算法（从简单到复杂）

1. Gray-World（灰世界）

2. White-Patch / Max-RGB（白点/最大值法）

3. Shades-of-Gray（灰度 p-范数）

4. Gray-Edge（灰边）

5. Gamut Mapping（色域映射/可实现色域）

6. Bayesian / 先验驱动（MAP）

7. 学习法（CNN/Transformer/混合专家）

8. 语义/人像优先（Skin/Sky-aware）

9. 分区/多光源（Spatial AWB, Bi-Illuminant）

五、实操：最小可用 AWB 步骤

1. 准备与素材

2. 管线顺序（最小版）

3. 优先方案 1：直接复现机内 WB（有 DNG 元数据时）

4. 方案 2：有灰卡/白卡（ROI 法，最稳）

5. 方案 3：无灰卡/白卡（稳健统计法）

6. 在 Bayer RAW 上"正确应用增益"

7. 数据清洁与掩码（非常关键）

8. Tint（绿↔品）微调（两种简单做法）

9. 评估与验收（定量 + 观感）

10. 常见问题与快速排错

11. "最小可用"Python 思路（示例骨架，中文注释）

12. 两个练习（快速进步）

六、总结

1. 跨算法通用的工程细节（很重要）

2. 典型失败与应对

3. 评测与调参

4. 和颜色校正矩阵（CCM）的配合

三、成像与校正的简化模型
