一、光流估计概念
光流（Optical Flow） 是计算机视觉中用于描述图像中像素点运动模式的技术。它基于以下两个基本假设：
-
亮度恒定假设：同一物体点在连续帧中的亮度保持不变
-
时空连续性假设：相邻点具有相似的运动
光流估计的核心思想是：在视频序列中，通过分析相邻帧之间像素强度的变化来估计像素的运动速度和方向。
二、函数详解
1. cv2.goodFeaturesToTrack() - Shi-Tomasi角点检测
用于在图像中检测角点（特征点），这些点适合进行光流跟踪。
参数说明：
python
p0 = cv2.goodFeaturesToTrack(image=old_gray, mask=None, **feature_params)-
image：输入的单通道灰度图像
-
maxCorners=100：返回的最大角点数量（≤0表示无限制）
-
qualityLevel=0.3：角点质量阈值（0-1之间），值越大检测到的角点质量越高但数量越少
-
minDistance=7：角点之间的最小欧氏距离（像素），避免角点过于密集
-
mask=None：可选掩码，指定检测区域
-
blockSize=3（默认）：计算角点时考虑的邻域大小
-
useHarrisDetector=False（默认）：是否使用Harris角点检测器（False表示使用Shi-Tomasi）
返回值：
- 角点坐标数组，形状为(n, 1, 2)
2. cv2.calcOpticalFlowPyrLK() - Lucas-Kanade金字塔光流法
这是代码中核心的光流计算函数，使用金字塔Lucas-Kanade方法。
函数原型：
python
p1, st, err = cv2.calcOpticalFlowPyrLK(
prevImg=old_gray,
nextImg=frame_gray,
prevPts=p0,
nextPts=None,
**lk_params
)参数详细说明：
输入参数：
-
prevImg：前一帧的灰度图像
-
nextImg：当前帧的灰度图像
-
prevPts：前一帧中需要跟踪的特征点坐标
-
nextPts：初始化为None，函数会计算并返回这些点在当前帧中的位置
python
# Lucas-Kanade光流法参数
lk_params = dict(
winSize=(15, 15), # 窗口大小
maxLevel=2, # 金字塔层数
# criteria=(cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03)
)lk_params字典中的参数：
-
winSize=(15, 15)：搜索窗口大小
-
较大的窗口可以处理更大的运动，但计算更慢
-
较小的窗口对快速运动敏感但可能丢失跟踪
-
-
maxLevel=2：金字塔层数
-
金字塔用于处理大位移运动
-
层数0表示不使用金字塔，只使用原始图像
-
每增加一层，图像尺寸减半，可以处理更大的运动
-
-
criteria（代码中已注释）：迭代终止准则
-
例如：
(cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03) -
表示最大迭代次数10或变化小于0.03时停止
-
可选参数（代码中未使用）：
-
flags：计算选项
-
0：普通方法
-
cv2.OPTFLOW_LK_GET_MIN_EIGENVALS：使用最小特征值
-
-
minEigThreshold：特征值阈值，用于判断跟踪质量
返回值：
-
p1：当前帧中估计的特征点位置
-
st：状态向量（与p0同大小）
-
1：成功跟踪
-
0：跟踪失败
-
-
err：误差向量，表示每个点的跟踪误差
三、算法流程解析
1. 初始化阶段
python
# 读取第一帧并转为灰度
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)
# 检测角点作为特征点
p0 = cv2.goodFeaturesToTrack(old_gray, maxCorners=100, qualityLevel=0.3, minDistance=7)2. 光流计算循环
python
p1, st, err = cv2.calcOpticalFlowPyrLK(prevImg=old_gray, nextImg=frame_gray,prevPts=p0,nextPts=None,**lk_params)
# 选择成功的点（状态为1的点）
good_new = p1[st == 1]
good_old = p0[st == 1]
# 绘制轨迹
for i, (new, old) in enumerate(zip(good_new, good_old)):
# 获取新点和旧点的坐标
a, b = new # 新点坐标
c, d = old # 旧点坐标
# 转换为整数
a, b, c, d = int(a), int(b), int(c), int(d)
# 在掩模上绘制线段，连接新点和旧点
mask = cv2.line(mask, (a, b), (c, d),
color[i].tolist(), thickness=2)
# 显示掩模
cv2.imshow('mask', mask)
# 将掩模添加到当前帧上，生成最终图像
img = cv2.add(frame, mask)
# 显示图像
cv2.imshow('frame', img)
# 等待30ms，检测是否按下了Esc键（键码为27）
key = cv2.waitKey(30)
if key == 27: # 按下Esc键，退出循环
break
# 更新灰度图和特征点
old_gray = frame_gray.copy()
p0 = good_new.reshape(-1, 1, 2) 四、金字塔Lucas-Kanade算法原理
1. 基本Lucas-Kanade方程
对于每个特征点，假设在一个小的邻域窗口内，所有像素具有相同的运动：
I(x,y,t) = I(x+dx, y+dy, t+dt)通过泰勒展开得到光流方程：
I_x * u + I_y * v + I_t = 0其中：
-
I_x, I_y：图像在x,y方向的梯度 -
I_t：时间梯度 -
u, v：x,y方向的速度
2. 金字塔方法
-
构建图像金字塔：从原始图像开始，每层尺寸减半
-
从顶层开始计算：在低分辨率层计算粗略光流
-
逐层细化：将粗略结果作为下一层的初始值
-
最终在原始分辨率层得到精确结果
3. 窗口搜索
对于每个特征点，在其周围的winSize窗口内搜索最佳匹配位置。
五、应用场景
-
运动检测与分析
-
视频稳定
-
目标跟踪
-
动作识别
-
三维重建
-
自动驾驶（车辆/行人运动估计）
六、优缺点
优点：
-
计算效率高，适合实时应用
-
对亮度变化有一定鲁棒性
-
金字塔结构可以处理较大位移
局限性：
-
依赖于亮度恒定假设
-
对快速运动或遮挡处理不佳
-
需要好的特征点（角点）
七、实际运用
python
import cv2
import numpy as np
# 读取视频文件
cap = cv2.VideoCapture('renwushipin.avi')
# 读取第一帧
ret, old_frame = cap.read()
# 转换为灰度图像
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)
# Shi-Tomasi角点检测参数
feature_params = dict(
maxCorners=100, # 最大角点数量
qualityLevel=0.3, # 角点质量的阈值
minDistance=7 # 最小距离，用于分散角点
)
# Shi-Tomasi角点检测
p0 = cv2.goodFeaturesToTrack(image=old_gray,mask=None,**feature_params)
# 创建用于绘制轨迹的掩模
mask = np.zeros_like(old_frame)
# Lucas-Kanade光流法参数
lk_params = dict(
winSize=(15, 15), # 窗口大小
maxLevel=2, # 金字塔层数
# criteria=(cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03)
)
# 生成随机颜色用于绘制轨迹
color = np.random.randint(0, 255, (100, 3))
while True:
# 读取下一帧
ret, frame = cap.read()
if not ret:
break
# 转换为灰度图
frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
# 计算光流
p1, st, err = cv2.calcOpticalFlowPyrLK(prevImg=old_gray, nextImg=frame_gray,prevPts=p0,nextPts=None,**lk_params)
# 选择成功的点（状态为1的点）
good_new = p1[st == 1]
good_old = p0[st == 1]
# 绘制轨迹
for i, (new, old) in enumerate(zip(good_new, good_old)):
# 获取新点和旧点的坐标
a, b = new # 新点坐标
c, d = old # 旧点坐标
# 转换为整数
a, b, c, d = int(a), int(b), int(c), int(d)
# 在掩模上绘制线段，连接新点和旧点
mask = cv2.line(mask, (a, b), (c, d),
color[i].tolist(), thickness=2)
# 显示掩模
cv2.imshow('mask', mask)
# 将掩模添加到当前帧上，生成最终图像
img = cv2.add(frame, mask)
# 显示图像
cv2.imshow('frame', img)
# 等待30ms，检测是否按下了Esc键（键码为27）
key = cv2.waitKey(30)
if key == 27: # 按下Esc键，退出循环
break
# 更新灰度图和特征点
old_gray = frame_gray.copy()
p0 = good_new.reshape(-1, 1, 2) # 重新整理特征点为适合下次计算的形状（n,2）->（n,1,2）
# 释放资源
cap.release()
cv2.destroyAllWindows()

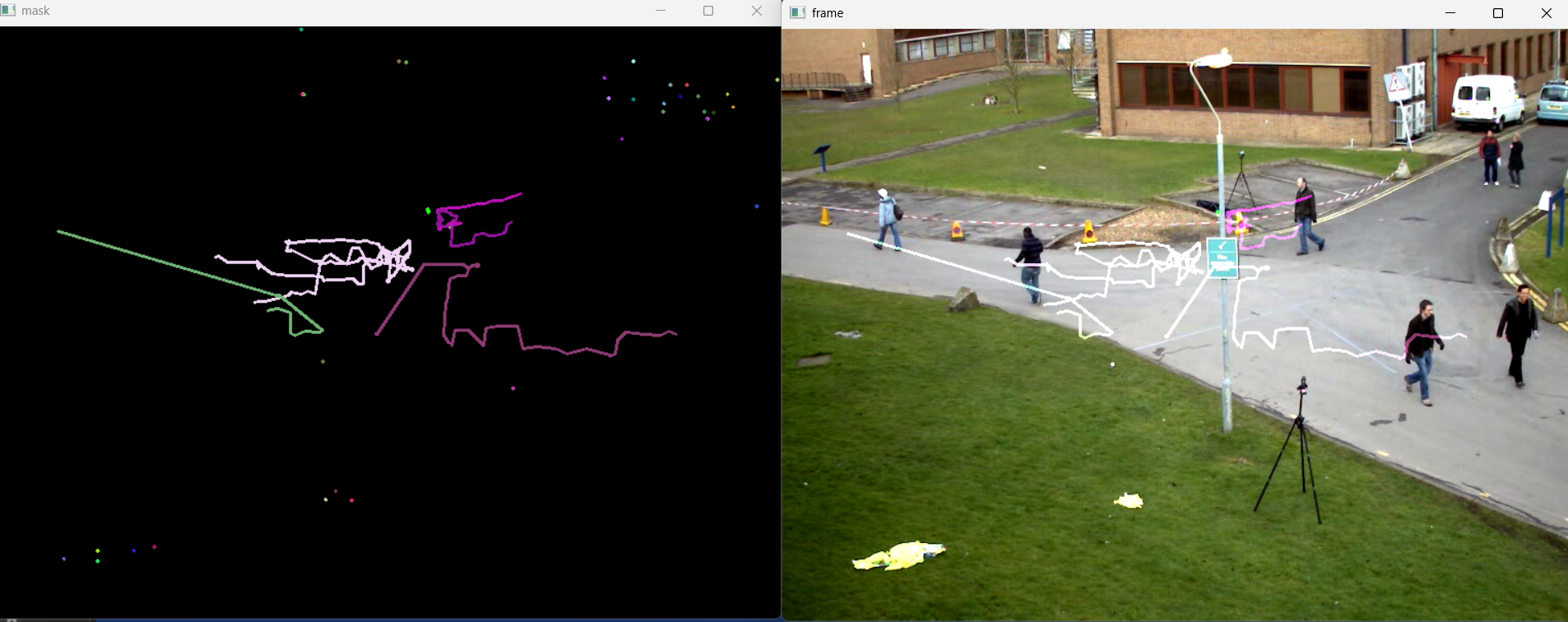

这个代码示例完整展示了如何使用OpenCV实现基于特征点的光流跟踪，包括特征点检测、光流计算、轨迹绘制等完整流程。从代码众，可以看到，这个代码使用的是视频，和之前使用图片时的代码读取方式有所不同，那么有什么不同呢？
八、视频读取方法及与图片的区别
1.视频读取的详细机制
1） VideoCapture对象
python
# 创建视频捕获对象
cap = cv2.VideoCapture('renwushipin.avi')
# 或从摄像头读取
# cap = cv2.VideoCapture(0) # 0表示默认摄像头关键属性和方法：
-
cap.isOpened(): 检查是否成功打开 -
cap.get(propId): 获取视频属性（帧率、尺寸等） -
cap.set(propId, value): 设置视频属性
2）逐帧读取循环
python
while True:
# 读取一帧
ret, frame = cap.read()
# ret: 布尔值，表示是否成功读取
# frame: 当前帧的图像数据（numpy数组）
if not ret: # 视频结束或读取失败
break
# 处理当前帧（光流计算、显示等）2. 对比
1）数据结构不同
python
# 视频读取 - 连续帧序列
cap = cv2.VideoCapture('video.avi')
ret, frame = cap.read() # 每次读取一帧
# 图片读取 - 单张图像
img = cv2.imread('image.jpg') # 一次性读取整个图像如果想使用摄像头，只需要将cap = cv2.VideoCapture('video.avi')改为cap = cv2.VideoCapture(0)
2） 读取方式不同
python
# 视频 - 循环逐帧读取
while True:
ret, frame = cap.read() # 需要手动控制读取
if not ret: # 检查是否读取成功
break
# 处理每一帧
# 图片 - 一次性读取
img = cv2.imread('image.jpg') # 单次调用读取所有数据3.在光流估计中的特殊意义
1） 时间连续性要求
python
# 光流需要连续帧的时间序列
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)
while True:
ret, frame = cap.read()
frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
# 计算相邻帧之间的运动
p1, st, err = cv2.calcOpticalFlowPyrLK(old_gray, frame_gray, p0, None, **lk_params)
# 更新为下一帧准备
old_gray = frame_gray.copy()2） 特征点追踪的持续性
python
# 需要保持特征点的连续性
p0 = good_new.reshape(-1, 1, 2) # 为下一帧更新特征点
# 在视频中，特征点可以持续跟踪多帧
# 在静态图片对中，只能计算单次运动
