7.3.3 实时通信总线设计
实时通信总线是人形机器人"中央控制器-多关节执行器"的核心数据传输链路，其核心功能是实现控制指令的高速下发与执行器状态数据的实时上传，保障多关节协同运动的同步性与精准性。针对人形机器人20~30个关节的分布式控制需求，需结合不同关节的控制优先级，选用CAN总线与EtherCAT总线协同设计------EtherCAT适配核心关节的高精度同步控制，CAN总线适配辅助关节的低成本通信，形成"主从架构+分层通信"的可靠链路。
- 总线选型：基于关节优先级的差异化适配
人形机器人不同关节对通信延迟、同步精度、带宽的需求差异显著，CAN与EtherCAT的特性很好的形成了互补。
（1）EtherCAT总线：核心关节的高精度同步首选
EtherCAT（以太网控制自动化技术）基于以太网物理层，采用"逻辑主从、物理并行"的通信机制，数据传输速率达100Mbps，单节点通信延迟≤1μs，多节点同步精度≤10μs，可支持65535个从站节点，完全适配髋、膝、肩等核心关节的高频同步控制需求（响应带宽≥100Hz）。其优势在于：通过"数据帧叠加"技术，主站发送的单一数据帧可同时与所有从站交互数据，无需节点间转发，大幅降低延迟；分布式时钟（DC）同步机制能实现全系统时钟精准对齐，保障多关节动作协同一致（如下肢步态的左右腿同步）。
（2）CAN总线：辅助关节的低成本可靠通信
CAN总线（控制器局域网）传输速率≤1Mbps，单节点通信延迟≥10ms，支持110个从站节点，成本低、抗干扰能力强、容错性好，适配手指、手腕等辅助关节的低带宽控制需求（响应带宽≤50Hz）。其优势在于：采用差分信号传输，能有效抵抗机器人内部电机、驱动器产生的电磁干扰；支持总线仲裁机制，当多个节点同时发送数据时，高优先级数据（如故障报警）可优先传输，保障关键信息的实时性；总线负载率低于50%时，通信稳定性极高，适合传输低频率的控制指令与状态反馈。
（3）选型原则：核心关节（髋/膝/肩）组成EtherCAT通信网络，保障高精度同步；辅助关节（肘/腕/手指/躯干）组成CAN通信网络，实现低成本可靠通信；两个网络通过中央控制器的网关模块互联，实现数据互通。
- 总线系统拓扑结构设计
基于"主从架构"设计整体拓扑，确保链路简洁、可扩展、抗干扰：
-
整体架构：采用"单主站+多从站"架构，中央控制器（如工业PC、高性能PLC）作为主站，负责统一生成控制指令、接收各关节状态数据、协调两个总线网络的通信；每个关节执行器内置总线从站模块，作为从站节点接入对应总线网络（核心关节接入EtherCAT，辅助关节接入CAN）。
-
EtherCAT拓扑：采用线型拓扑，主站通过EtherCAT主站控制器（如LAN9252）连接第一个核心关节从站，各核心关节从站通过RJ45接口依次级联，最后一个从站需接入终端电阻（120Ω）匹配阻抗，避免信号反射。线型拓扑布线简洁，适配机器人躯干、下肢的机械结构，便于线缆隐藏布置。
-
CAN拓扑：采用总线型拓扑，主站通过CAN控制器（如TJA1050）连接CAN总线主干，各辅助关节从站通过分支线缆接入主干，总线两端需接入120Ω终端电阻。总线主干采用屏蔽双绞线，分支线缆长度≤0.3m，减少信号衰减与干扰，适配上肢、手部的分散布局。
-
协议栈与数据帧设计
协议栈的选型与数据帧优化是保障通信高效性的核心，需要结合电机控制的需求进行定制，具体说明如下所示。
（1）EtherCAT协议栈：基于CoE协议的实时数据传输
采用CANopen over EtherCAT（CoE）协议栈，兼容CANopen的对象字典规范，便于与执行器的驱动器、传感器适配。数据传输分为两类：①过程数据对象（PDO）：用于传输高频实时数据（如扭矩指令、位置反馈、速度反馈），采用周期性传输（周期≤1ms），数据帧长度≤8字节，确保低延迟；②服务数据对象（SDO）：用于传输低频配置数据（如电机参数校准、驱动器参数设置），采用非周期性传输，按需交互，不占用实时带宽。PDO映射需优化：将同一关节的"扭矩指令+位置指令"映射为输出PDO，"实际位置+实际速度+温度"映射为输入PDO，减少数据帧数量，提升传输效率。
（2）CAN协议栈：基于CANopen DS402的电机控制适配
采用CANopen协议栈，遵循DS402电机控制子协议，统一电机控制的通信接口规范。数据帧设计分为如下三类：
- 控制指令帧（ID：0x230~0x23F）：主站下发至辅助关节，包含转速指令、使能指令，数据长度4字节；
- 状态反馈帧（ID：0x630~0x63F）：从站上传至主站，包含实际转速、负载扭矩、故障代码，数据长度6字节；
- 故障报警帧（ID：0x80）：高优先级帧，当关节出现过载、过热等故障时立即发送，数据长度2字节，确保主站快速响应。
需药将总线负载率控制在50%以内，通过合理设置数据传输周期（控制指令帧周期20ms，状态反馈帧周期50ms）实现负载均衡。
- 硬件实现与抗干扰设计
硬件选型与布线优化是保障总线通信可靠性的关键，需要针对性解决电磁干扰和信号衰减问题。
（1）核心硬件选型：
- EtherCAT主站：选用集成EtherCAT主站功能的MCU（如STM32H743+LAN9252），支持分布式时钟同步，数据处理速率≥100Mbps；
- EtherCAT从站：每个核心关节执行器内置EtherCAT从站芯片（如LAN9251），集成100Base-TX以太网物理层，支持热插拔；
- CAN主站/从站：选用CAN控制器（如SJA1000）+CAN收发器（如TJA1050）的组合，TJA1050支持高速CAN（500kbps~1Mbps），集成ESD防护功能（±8kV接触放电）；
- 传输介质：EtherCAT采用超五类屏蔽双绞线（STP），减少电磁干扰；CAN采用双绞屏蔽线（STP），屏蔽层两端接地，提升抗干扰能力。
（2）抗干扰设计：
-
布线隔离：总线线缆与电机动力线、驱动器功率线保持≥10cm间距，避免强电线路的电磁干扰；核心关节的EtherCAT线缆与CAN线缆分开布置，不交叉缠绕；
-
接地处理：所有总线设备的屏蔽层采用单点接地（主站端接地），避免多点接地产生地环路电流，导致信号干扰；
-
浪涌防护：在总线接口处串联TVS二极管（如SMBJ6.5CA），抵御电源波动、静电放电产生的浪涌电压，保护总线芯片；
-
阻抗匹配：EtherCAT与CAN总线的终端电阻需精准匹配（EtherCAT120Ω，CAN120Ω），避免信号反射导致的通信误码。
-
同步机制与冗余设计
多关节协同与故障容错是人形机器人通信系统的核心要求，需要通过同步机制与冗余设计保障稳定性。
（1）高精度同步实现：
- EtherCAT网络：采用分布式时钟（DC）同步，主站通过"自动时钟校准"机制，周期性向从站发送时钟同步信号，从站根据主站时钟修正本地时钟，同步精度≤10μs，确保所有核心关节的动作指令同时执行（如下肢支撑相的髋、膝、踝关节协同发力）；
- CAN网络：采用时间触发CAN（TTCAN）机制，主站周期性发送同步帧（Sync帧），从站以Sync帧为时间基准，同步执行指令与上传数据，同步精度≤1ms，满足辅助关节的协同需求（如手指多关节抓取动作）。
（2）冗余设计：
-
核心关节总线冗余：EtherCAT网络采用"双总线冗余"设计，主站通过两个独立EtherCAT接口连接核心关节从站，形成两条并行链路，当一条链路故障时，自动切换至另一条链路，切换时间≤10ms，避免核心关节失控；
-
关键数据冗余：控制指令与状态反馈数据采用"双重校验"机制，数据帧中加入CRC校验码与校验和，主站/从站接收数据时校验，若发现错误则请求重传，确保数据传输的准确性；
-
故障降级机制：当EtherCAT网络故障时，核心关节自动切换至本地闭环控制模式（基于内置传感器反馈），维持基本动作能力；当CAN网络故障时，辅助关节停止非关键动作，保障机器人整机安全。
-
工程化优化：适配机器人集成需求
结合人形机器人的轻量化、集成化需求，进一步优化总线设计，常用的优化策略如下。
- 集成化接口设计：将总线从站模块、电源模块、驱动电路集成在同一PCB上，嵌入执行器壳体内，对外仅保留标准化总线接口（EtherCAT为RJ45，CAN为DB9），减少外部线缆与连接器数量，支撑执行器的一体化目标；
- 线缆轻量化：选用细径屏蔽双绞线（EtherCAT线缆直径≤4mm，CAN线缆直径≤3mm），减少线缆重量与占用空间；采用线缆束整理，沿机器人骨骼走向布置，避免线缆缠绕影响关节运动；
- 调试与诊断功能：总线主站集成调试接口（如USB、以太网），支持实时监控总线负载率、数据传输延迟、故障代码，便于工程调试与后期维护；从站模块支持"离线配置"，可通过上位机软件预设通信参数，提升部署效率。
总而言之，实时通信总线的协同设计，实现了"核心关节高精度同步、辅助关节低成本可靠"的通信需求。EtherCAT网络的低延迟、高同步精度保障了下肢步态的稳定与上肢精细操作的精准；CAN网络的高抗干扰、低成本特性降低了系统整体成本；双重冗余设计提升了通信可靠性。其与驱动电路、编码器反馈系统的深度协同，构成了人形机器人电机控制的完整"指令-传输-执行-反馈"闭环，是机器人实现复杂动作的核心通信支撑。
7.3.4 典型策略：33自由度人形机器人的双信道EtherCAT主设备架构
针对33自由度等高自由度人形机器人"硬实时通信+高可靠性冗余"的核心需求，IEEEAccess论文《Dual-Channel EtherCAT Control System for 33-DOF Humanoid Robot TOCABI》提出了双信道EtherCAT主设备架构策略，本策略以"信道分区+实时驱动+冗余备份"为核心，通过硬件拓扑优化与软件协同设计，解决多关节通信拥堵、实时性不足及单点故障风险问题，实现4kHz~8kHz高频率通信下的低抖动与高稳定性，其典型策略细节如下。
- 架构设计核心逻辑
以"负载分流+故障冗余"为双核心目标，打破了传统单信道通信瓶颈：
-
按关节功能分区，将33个自由度划分为上半身（颈部2DOF+双臂8DOF×2=18DOF）和下半身（腰部3DOF+双腿6DOF×2=15DOF）两大通信组，分别对应两条独立EtherCAT信道；
-
每条信道配置独立通信进程与CPU核心，通过信号同步机制确保双信道4kHz/8kHz通信周期严格对齐，避免跨信道控制延迟；
-
融合"电缆冗余+进程隔离"双重备份，信道末端通过冗余电缆回连主设备，单信道故障时可无缝切换通信路径，独立进程设计防止单信道软件异常扩散至整体系统。
-
硬件拓扑与插图适配
双信道架构的硬件架构如图7-7所示，关键设计如下：
- 主设备端：采用搭载IntelI340四端口PCILAN卡的控制PC，通过两条独立物理链路连接上下半身EtherCAT从设备（Elmo Gold Solo Whistle电机控制器）；
- 从设备部署：上半身18个电机控制器密集集成于机器人胸部（图7-7），下半身15个电机控制器分布式部署于腰部及腿部，所有从设备采用菊花链拓扑，通过屏蔽CAT7电缆减少电磁干扰；
- 冗余设计：每条信道的最后一个从设备均通过冗余电缆回连至主设备，形成闭环拓扑，解决单电缆断裂导致的通信中断问题。
- 核心优势：上半身（Upper SubDevice）与下半身（Lower SubDevice）信道物理隔离，既降低单信道数据传输负载（单信道最大18个从设备），又通过冗余链路提升容错能力，完美适配人形机器人高密度电机控制器的部署场景。
图7-7 33自由度人形机器人TOCABI双信道EtherCAT网络拓扑图

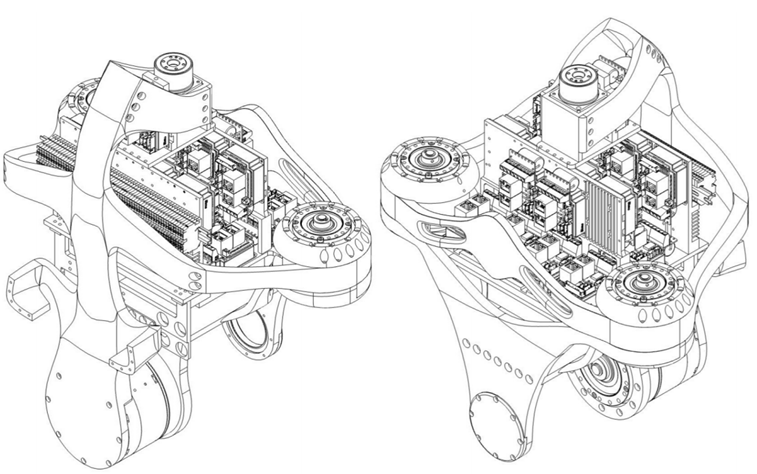

图7-8展示了TOCABI机器人胸部连杆的正反面布局，上半身18个EtherCAT从设备（电机控制器）即密集集成于该区域内部，直观体现了高自由度人形机器人硬件的紧凑化部署逻辑。
图7-8 33自由度人形机器人TOCABI胸部连杆结构（左：背部；右：正面）
- 软件协同机制与插图解析
软件层面依托"实时驱动+多线程架构"实现硬实时性能，如图7-8所示，关键设计包括：
（1）实时驱动适配：采用Xenomai 3.2.1实时内核+RTnet硬实时网络协议栈，替换通用网卡驱动，通过内核参数优化（禁用CPU调频、隔离核心4-7）消除通信抖动；
（2）双进程与多线程设计：每条信道对应独立的EtherCAT主设备进程，进程内包含如下两大核心线程：
- 通信线程（实时优先级）：固定绑定独立CPU核心，负责4kHz/8kHz周期的PDO数据交互（发送目标位置/速度/扭矩指令，接收关节实际状态），并集成关节限位、速度限制等安全逻辑；
- 状态检查线程：通过EtherCAT的FPRD指令实时读取从设备硬件错误计数器（CRC错误、链路丢失等），实现通信故障快速定位；
（3）数据共享与同步：双信道进程通过共享内存交换关节状态与控制指令，信道1的通信信号触发信道2指令发送，确保双信道控制周期偏差≤1μs。

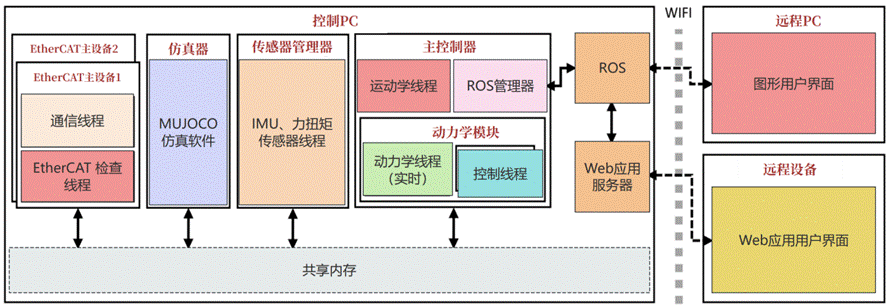

图7-8 TOCABI的软件架构图
图7-8清晰展示了软件架构的协同逻辑，EtherCAT主设备双进程与传感器管理器（IMU/力扭矩传感器）、主控制器（运动学/动力学计算）通过共享内存实时交互，ROS负责远程控制与状态可视化，形成"通信-感知-控制"闭环，且所有实时线程（灰色标注）独立部署，避免非实时任务干扰。
- 性能验证与工程价值
该架构经TOCABI机器人实测验证，核心性能指标如下：
- 通信实时性：4kHz通信周期下，RTnet驱动实现平均延迟0.76μs（上半身）/2.40μs（下半身），最大延迟≤13.3μs，无任何数据溢出（OVF=0）；8kHz周期下仍保持无溢出，最大延迟≤15.48μs，远优于通用驱动（最大延迟达495.57μs）；
- 可靠性：单信道电缆断开或从设备故障时，冗余链路可无缝接管通信，故障恢复时间≤10μs，不影响机器人平衡控制；
- 扩展性：通过信道分区设计，单信道从设备数量控制在18个以内，支持后续关节数量扩展至40DOF以上，通信频率仍可维持4kHz。
该架构通过"分区分流提升实时性、双重冗余保障可靠性、开源工具降低成本"的设计，为高自由度人形机器人提供了可复用的EtherCAT通信解决方案，已在ANAAVATARXPRIZE竞赛中实现机器人稳定运行，验证了其在动态locomotion与manipulation场景中的工程实用性。
