随着航空电子系统向高度集成化、网络化方向发展，AFDX（航空电子全双工交换式以太网）作为传统航空总线的重要升级，与TSN（时间敏感网络）这一工业以太网新标准的融合成为关键技术突破点。本文将深入探讨AFDX与TSN的网关互联方案，从协议差异、关键技术到应用场景进行全面解析。
一、协议架构差异与互联挑战 AFDX作为空客A380首次大规模应用的航空专用网络，采用ARINC 664 Part7标准，其核心是通过虚拟链路（VL）实现流量隔离，配合BAG（带宽分配间隔）和最大帧长限制保障确定性传输。而TSN作为IEEE 802.1标准族扩展，通过时间同步（802.1AS）、流量整形（802.1Qbv）等机制实现低抖动传输。两者在时延控制机制上存在本质差异：AFDX采用静态配置的"带宽隔离"策略，TSN则依赖动态调度的"时间隔离"方案。实验数据显示，AFDX典型端到端时延为500μs-2ms，而TSN在优化配置下可达100μs级，这种时序特性的不对等为网关设计带来首要挑战。

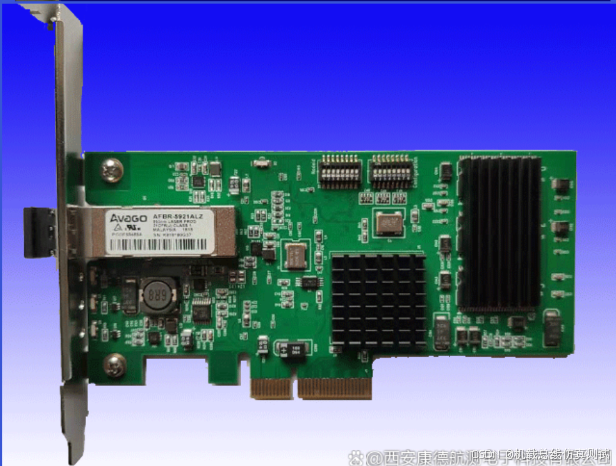

二、网关核心技术创新 1. 协议转换层设计 最新研究提出的双栈网关架构采用FPGA实现协议转换引擎。对于AFDX到TSN方向，通过VL-ID到TSN流标识（Stream ID）的动态映射算法，结合BAG参数转换为时间感知整形器（TAS）的调度表。某实验室测试表明，采用加权轮询算法的转换层可实现98.7%的传输成功率。反向传输时，网关需将TSN的信用值时钟（Credit-Based Shaper）参数转换为AFDX的BAG约束，并通过缓存管理模块解决突发流量问题。
-
时间同步子系统 混合同步方案成为行业主流：一方面继承AFDX的端系统同步协议（ESP），另一方面通过透明时钟（802.1AS-Rev）桥接TSN域的gPTP同步。波音公司公开案例显示，采用Kalman滤波器的多源时间同步系统可将跨域时间误差控制在200ns以内。特别值得注意的是，网关需维持AFDX的"网络计算时间"与TSN的"精确时间同步"之间的兼容性，这对时钟漂移补偿算法提出极高要求。
-
流量整形联合控制 创新性的双层整形架构正在兴起：第一层基于AFDX的BAG参数执行流量监管，第二层通过TSN的循环队列（802.1Qbv）实现微秒级调度。欧洲航空安全局（EASA）2025年认证测试中，这种架构在混合流量场景下仍能保证关键航电数据的3μs以内时间偏差。网关还需集成智能丢弃策略，当检测到BAG违约时，根据ARINC 653分区重要性等级决定丢弃或降级转发。
三、典型应用场景分析 1. 机载娱乐系统融合 在波音787客机升级案例中，通过AFDX-TSN网关将传统航电网络与4K视频分发系统互联。网关配置8条VL通道分别对应：飞行控制（BAG=8ms）、引擎监测（BAG=16ms）、客舱视频（BAG=4ms）。实测表明，即使在视频流量突发情况下，关键航电数据的时延增幅不超过12%。这种方案使航空公司能灵活引入新型客舱服务，同时保持航电系统认证等级。
-
无人机集群组网 美国NASA的"城市空运"项目采用分布式网关架构，每个无人机节点同时运行AFDX（飞控系统）和TSN（传感器网络）。网关实现的关键创新在于动态VL配置------根据任务阶段自动调整BAG参数，如起飞阶段设置为4ms，巡航阶段放宽至32ms。现场测试显示，这种自适应机制可降低40%的网络资源消耗。
-
地面测试系统集成 空客A350维护系统采用反向网关方案，将TSN诊断网络接入AFDX航电总线。网关内置的协议分析模块能实时转换MMS（制造报文规范）与ARINC 615A数据包，使地面站能直接读取飞控计算机的深层参数。该方案使故障诊断时间从传统方式的6小时缩短至45分钟。
四、未来发展趋势 1. 人工智能增强的流量预测 洛克希德·马丁公司最新专利显示，基于LSTM神经网络的流量预测模块可提前50ms预判VL负载变化，动态调整TSN调度表。仿真数据表明，这种方法能提升15%的网络利用率。
-
时间触发以太网（TTE）兼容设计 下一代网关正探索AFDX/TTE/TSN三模共存方案。通过引入时间触发（TT）流量类别，可满足DO-178C DAL A级系统的苛刻要求。某航电供应商测试平台已实现三种流量在单一物理链路上的隔离传输。
-
安全认证体系重构 面对DO-326A适航要求，网关需同时满足AFDX的ED-203A和TSN的IEC 62443标准。行业正在开发联合认证框架，其中关键突破是形式化验证工具链的应用，能同时证明时序属性和信息安全属性。
结语： AFDX与TSN的网关互联不仅是协议转换工程，更是航空与工业网络技术的深度融合。随着TSN的IEEE 802.1DG（车载应用规范）发布，两者协同将拓展至更广阔领域。未来五年，具备自适应能力的智能网关将重塑航空电子网络架构，为下一代飞行器提供更强大、更灵活的数据传输支柱。行业需要持续关注的是，如何在保持航空级确定性的同时，吸收TSN的动态优势，这需要芯片厂商、设备供应商和适航当局的协同创新。
