前言
到现在为止也开发了许多杰理TWS蓝牙耳机项目SDK的案子，在调试案子时不断的向前辈们学习到了很多关于蓝牙TWS耳机专业的知识。想在这里做一个学习汇总，方便各位同行和对杰理芯片SDK感兴趣的小伙伴们学习；
本章详细讲解杰理AD697N芯片ENC配置与调试实现方法
在调试一个TWS蓝牙耳机案子时，常常会遇到客户要求耳机带有ENC功能，因此在本章解决3个问题；
问题1：ENC是什么？
问题2：在SDK中如何配置ENC？
问题3：如何调试ENC效果？
因此废话不多说，直接带着疑问去解决问题！
问题一：DMS（ENC）是什么？
ENC（Environmental Noise Cancellation）降噪技术。是通过双/多麦克风阵列，精准计算通话者说话的方位，在保护主方向目标语音的同时，去除环境中的各种干扰噪声，例如其他人的讲话声、交通工具产生的噪音、风噪声等等。
DMS双mic降噪系统属于ENC的一种。通过双mic相互作用，通话过程，给到远端接听的人以清晰语音。ENC的受益人是通话时的另一方，并不是耳机使用者，在通话时通过ENC功能，减少环境噪声对通话的影响，让对方听感环境更加安静听到清晰语音；
1、在SDK配置工具中双MIC降噪数据处理流程如下：
注意：通话降噪模块可以选择两个降噪方式：有传统降噪ANS、神经网络降噪DNS，二选一；对于降噪效果DNS更好，当然也意味着所占内存空间也大；

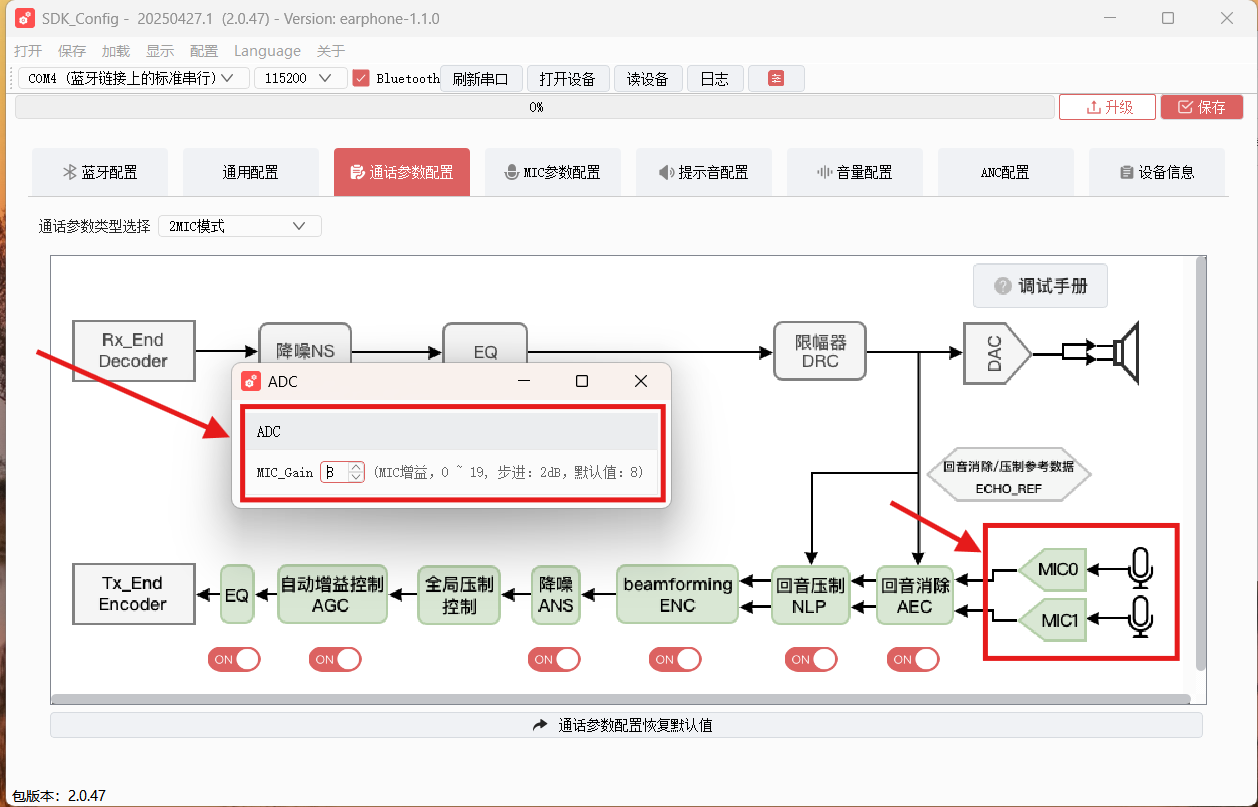

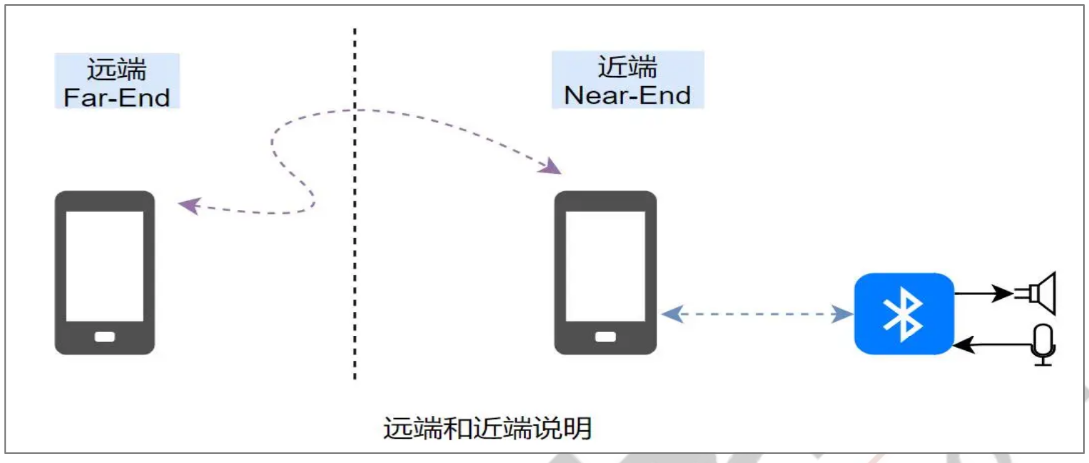

2、以下是对于端对端通话过程远端和近端的定义，本手册涉及的远端近端概念，遵照一下框图。
回音是指远端手机讲话，发送到连接蓝牙设备的近端手机，然后声音从蓝牙设备的speaker发出来，又被蓝牙设备的咪头采集到，通过近端手机发送回远端手机，远端可以延时听到自己讲话的声音。
为了方便介绍双麦克风系统相关信息，定义两个mic的连线上指向主mic方向为0°。相对的，指向副mic方向为180°。
双麦ENC是基于波束成形（beamforming）技术来进行方向性选择的信号处理系统，依赖于不同方位的声音到达两个mic的幅度差和相位差，比如两个平行的mic朝向如下：
正常情况下，人声达到两个mic的幅度和相位差是这样的：下面的mic的幅度和相位都大于上面的mic。而其他方向的噪声去到这两个mic的幅度差和相位差应该是接近或者上面的mic大于下面的mic的。
双mic降噪目标效果是为了消除声源位于方向为90°至270°之间的声音，实际调试使用过程中，主mic两侧120°范围内的声音被清晰识别到，其余方向被不同程度的消除。
问题二：在SDK中如何配置ENC？

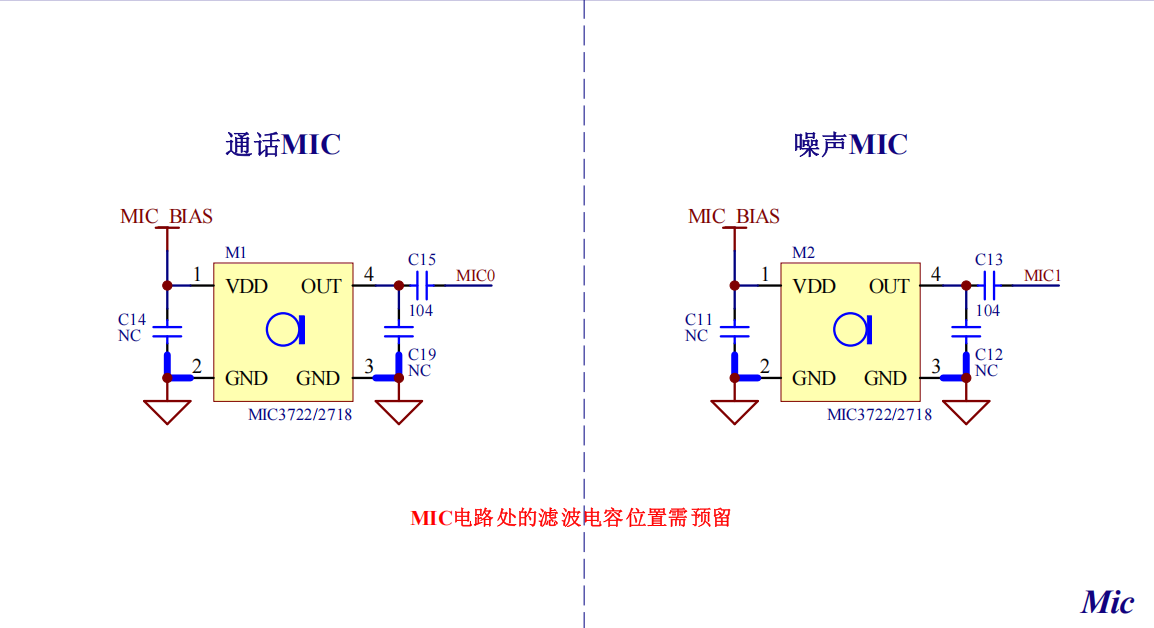

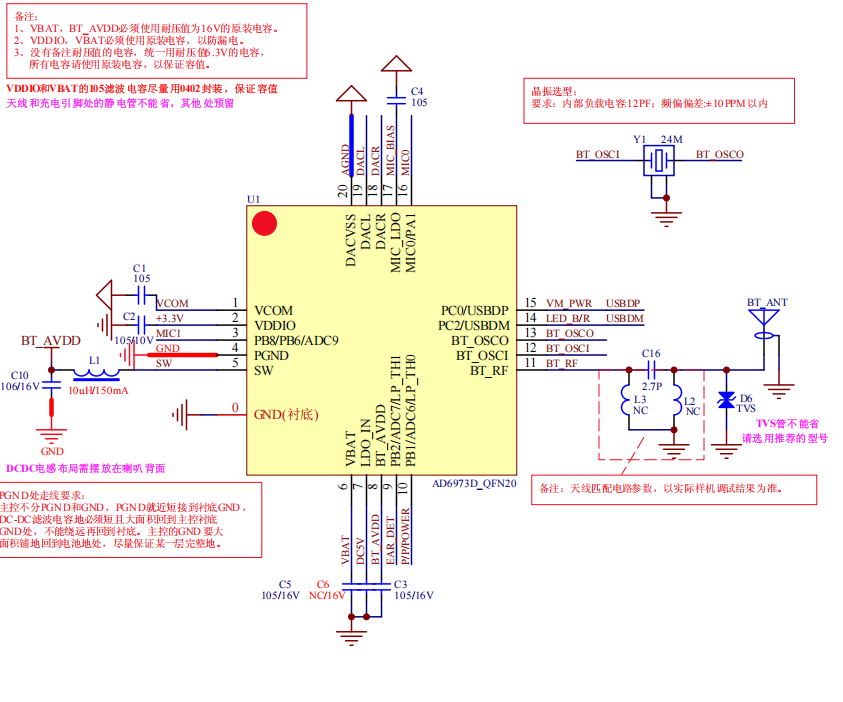

配置ENC功能前，先去查看原理图ENC双麦是如何与主控芯片进行连接；

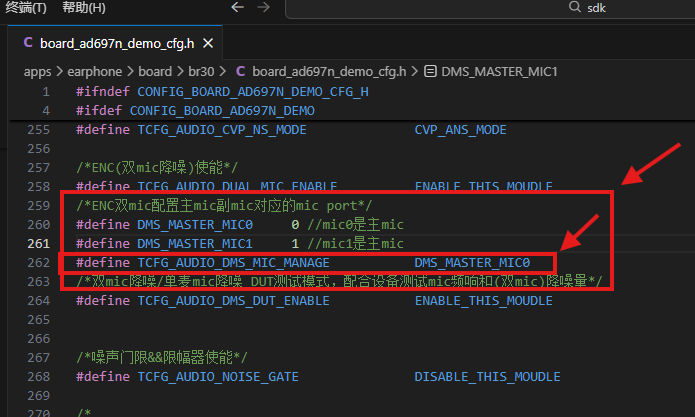

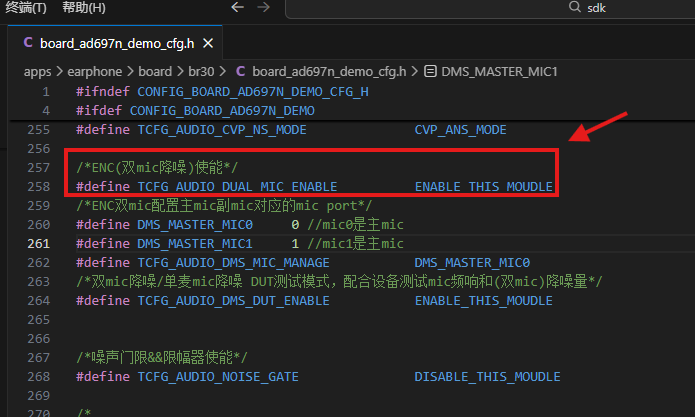

1、在板级配置" board_xxxx_demo_cfg.h "文件中将双麦ENC总开关使能

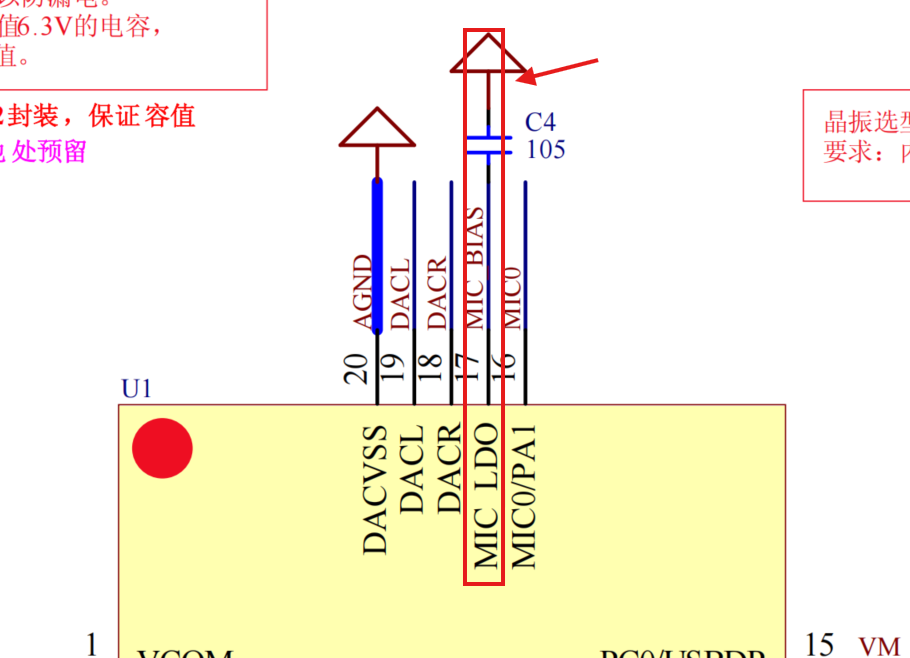

2、观察原理图，可发现PA1为MIC0，PB8为MIC1；双麦有两个麦一个MIC0通话麦一个MIC1降噪麦，通话麦也就是我们的主麦，降噪麦也就是我们的副麦；所以#define TCFG_AUDIO_DMS_MIC_MANAGE该宏定义该设置为DMS_MASTER_MIC0；

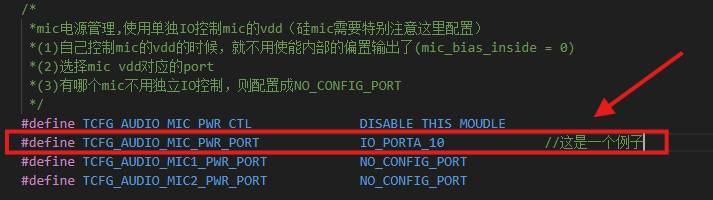

3、观察原理图，可发现麦电源配置MIC_LDO为MIC_BIAS麦供电脚，如果是需要对应GPIO引脚来供电的话，就需要使能板级配置文件" board_xxxx_demo_cfg.h "中#define TCFG_AUDIO_MIC_PWR_CTL该宏定义，并对下面对应咪进行IO引脚配置(本原理图并没有做GPIO引脚控制下方图是做一个例子！)
4、省电容麦与不省电容麦配置，其实就是见名知意。省电容麦是mic的信号脚直接接到芯片的mic port；mic无须额外供电和串隔直电容，不省电容则相反；如果是省电容麦。则需在板级配置文件 board_xxxx_demo_cfg.h "中将#define TCFG_SUPPORT_MIC_CAPLESS该总开关使能，才可以对具体mic省电容功能使能，要不然是无效的；

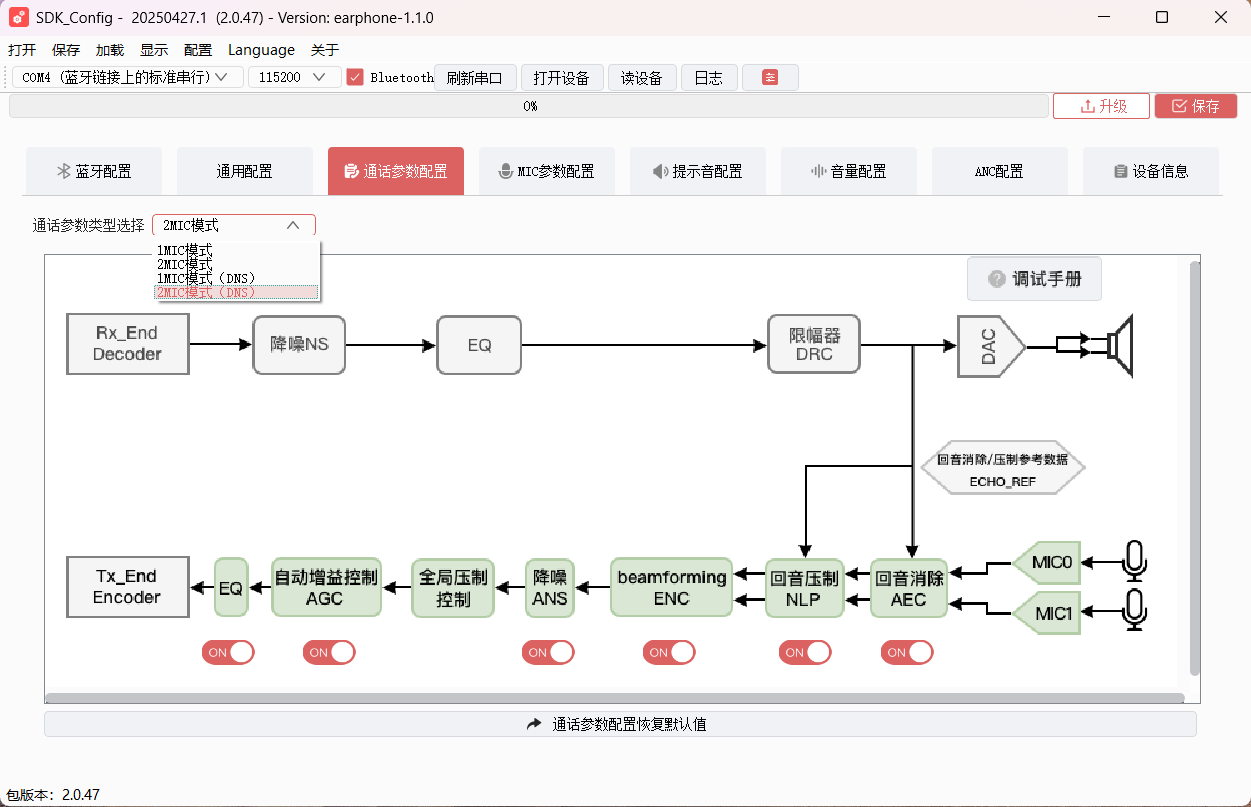

5、双麦降噪模式的选择！不选择的话SDK中默认是ANS降噪模式，降噪效果的话DNS更好但是所占用的空间也就越大！
问题三：如何调试ENC效果？
在代码中配置完ENC后，就该调试ENC效果了。可以详细查看杰理通话调试手册（本作者表示看不懂一推的专业术语还要依靠专门的ENC调试仪器哈哈哈，本人都是前辈教如何调试几个重要的参数慢慢的干中学！）此段依照杰理ENC调试手册介绍几个重要的参数！

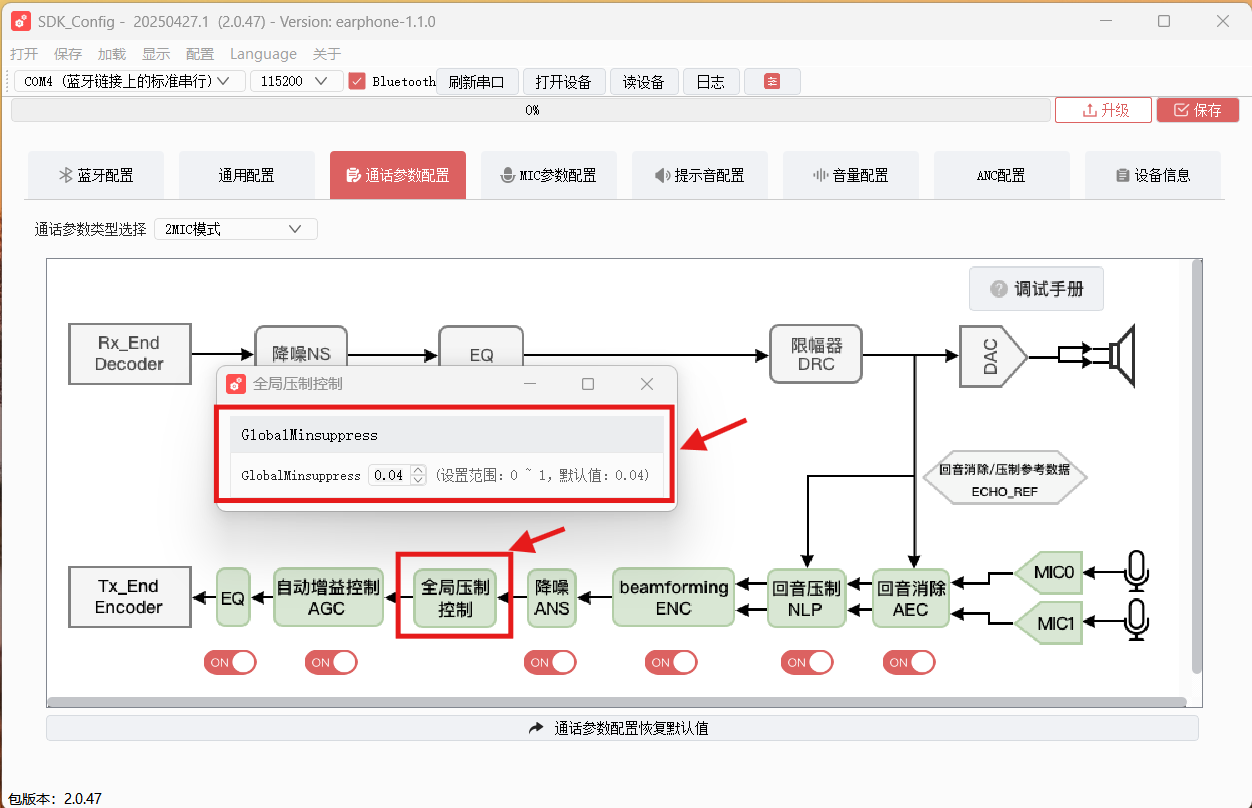

1、全局压制控制：GlobalMinsuppress
全局的压制由回音压制NLP、beamforming ENC、降噪ANS三个模块共同作用，全局的最小压制就是限制这三个模块共同作用下的最小压制，防止某种情况下过度压制（如大环境噪声下的双工，三个模块都算出了非常低的压制，共同作用下可能声音会完全消掉）；
针对某些信噪比比较差的信号经过各个算法模块处理过后，压制太多，导致声音损失严重。这个时候就可以通过配置全局最小压制系数来控制压制强度。该值越大，表示压制下限越高，压制效果越弱。0 的时候最强，即最小可以压制成静音。注：一般无需修改，使用默认值！

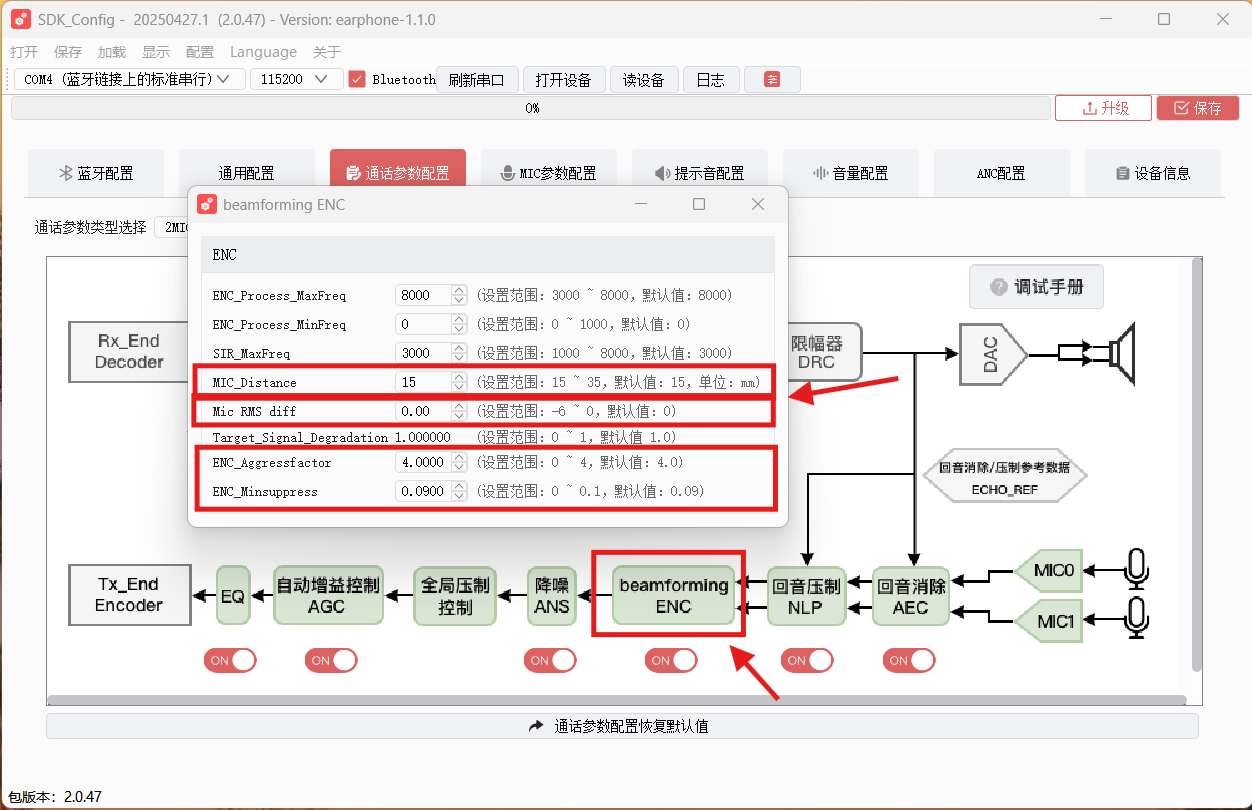

2、双麦ENC参数调试
MIC_Distance：两个 mic 拾音孔之间的物理距离，单位是 m（0.015 即为 15mm）、
Mic RMS diff：目标信号到达主麦克风与副麦克风之间的幅度差异补偿、
ENC压制参数：ENC_Aggressfactor和ENC_Minsuppress、
ENC_Process_MaxFreq：ENC处理的频率上限
ENC_Process_MaxFreq：ENC处理的频率下限
MIC_Distance必须要用卡尺去量数值要精确；
Mic RMS diff没有仪器的话需要一个一个参数去试（反正就7个参数，改进去选效果最好的）；
ENC_Aggressfactor是动态侵略系数，越大压制越强和ENC_Minsuppress是静态压制最小值，越大压制越小

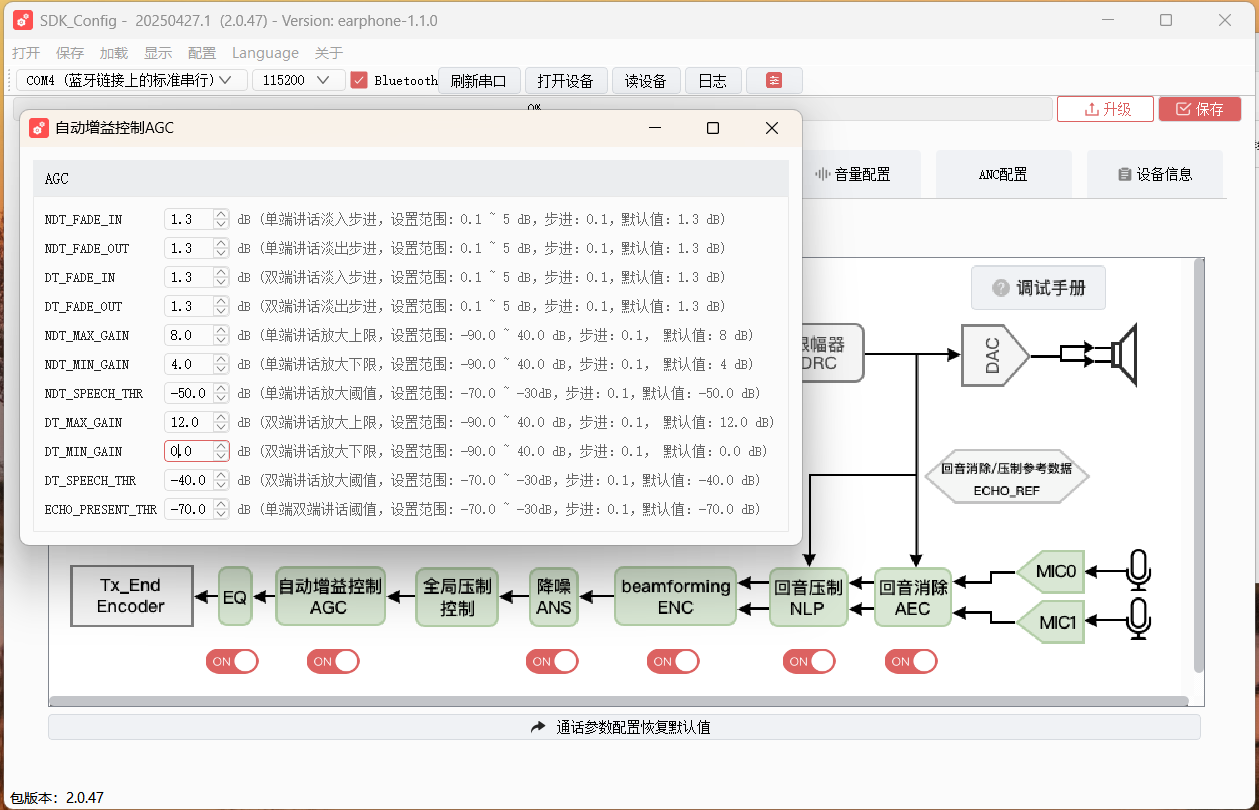

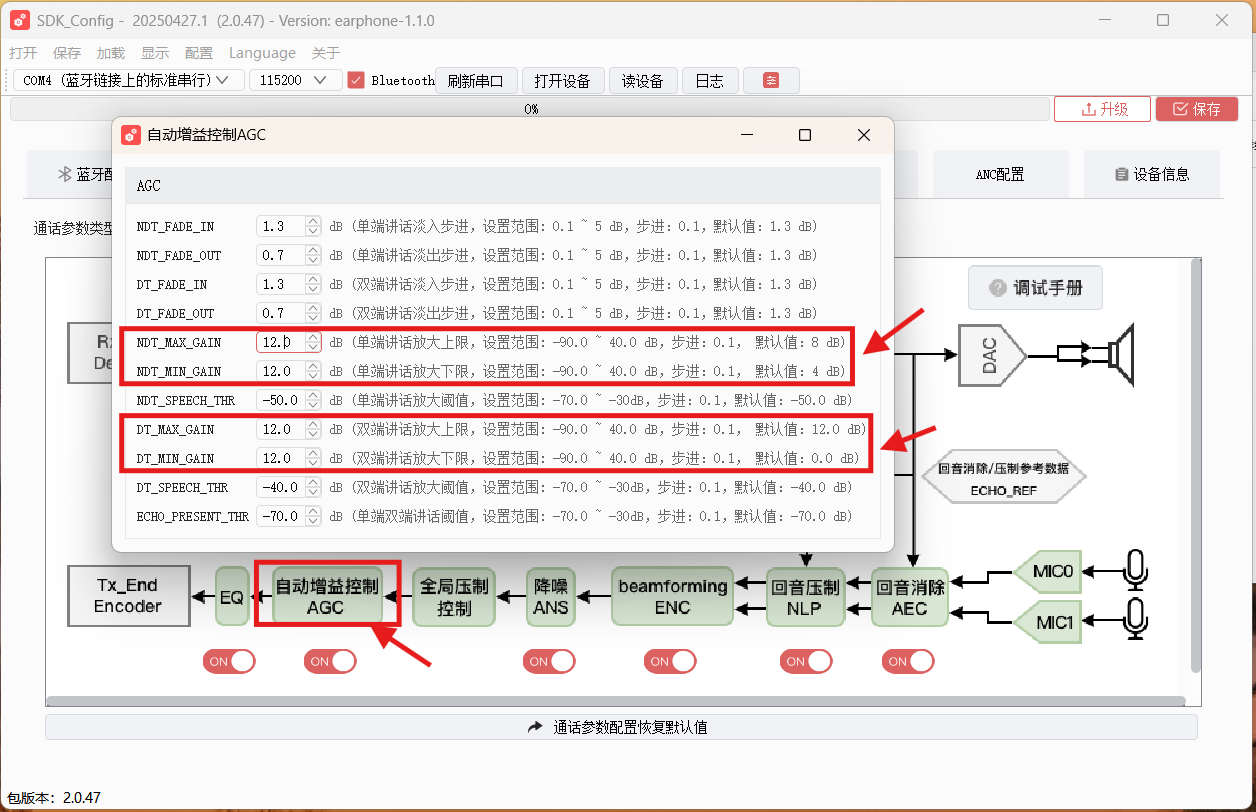

3、AGC 调试的是远端听到的声音。即 mic 采集到的人声传到远端手机端的声音大小。该模块是后级数字模块，即在一定的 mic 模拟增益的情况下，做完回音消除处理后，准备送到远端之前做的一个数字放大 AGC。所以它只影响声音的大小。
调试秘诀：
(1)增益单位是dB；
(2)当mic采集到的数据人声大于speech_thr（近端声音放大的阈值）时放大MAX_GAIN；
(3)当mic采集到的数据人声小于等于speech_thr（近端声音放大的阈值）时放大MIN_GAIN；
(4)最大放大倍数和最小放大倍数之间，是通过fade_in和fade_out来淡入淡出的。比如单端讲话，这个时候淡入的步进就是：ndt_fade_in，淡出的步进就是：ndt_fade_out。讲话的时候淡入，没说话的时候淡出。双端讲话则用dt_fade_in和dt_fade_out，用法一样；
(5)speech_thr（近端声音放大的阈值）这个值根据mic采到的声音大小而定，如果太大，声音得不到均匀放大，即一会 放大max_gain，一会放大min_gain，听起来有可能忽大忽小。太小则有可能环境声也会一并放大。

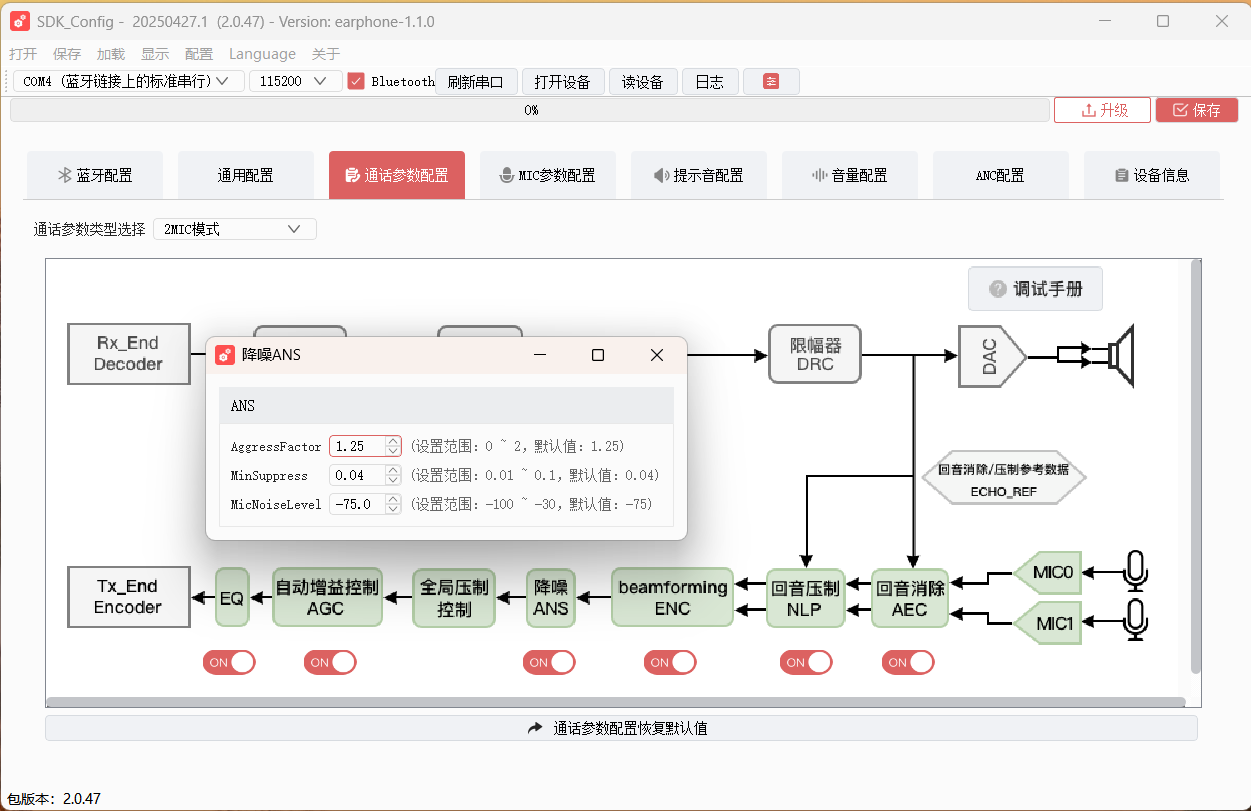

4、ANS参数
一般降噪参数不要修改，就使用默认值
如果要加强降噪效果，先调大一点动态压制 AggressFactor，还不够，可以尝试调小一点静态压制 minSuppress;
如果要减弱降噪效果，先调大一点静态压制 minSuppress，还不够，可以尝试调小一点动态压制 AggressFactor;

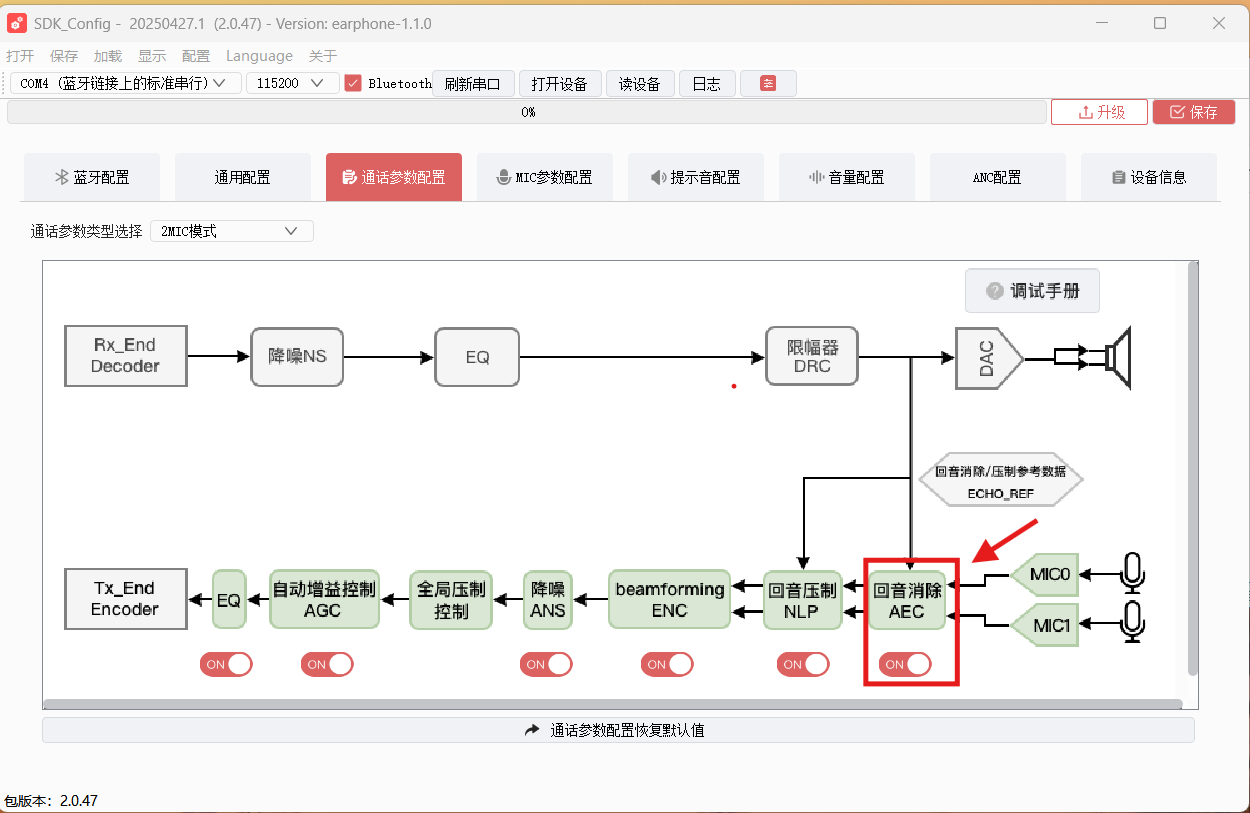

5、AEC回音消除

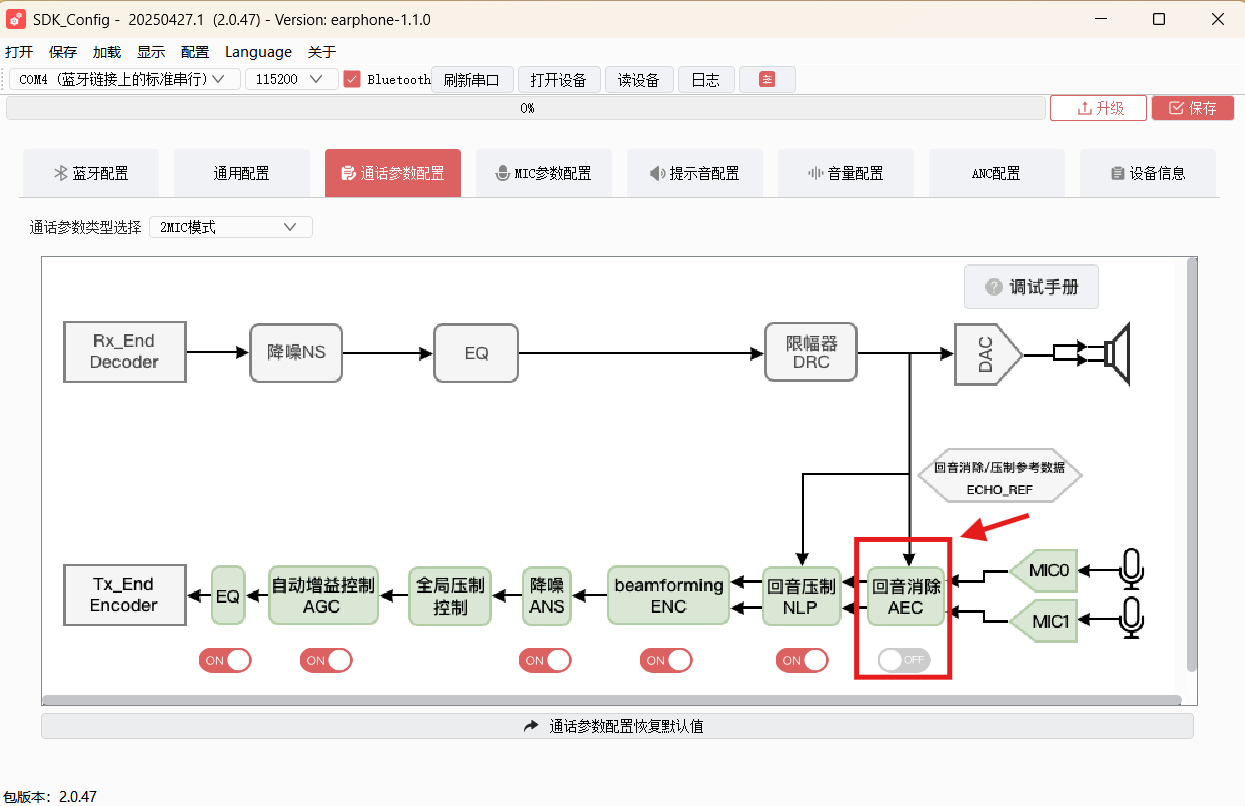

双mic降噪ENC默认需要打开AEC回音消除模块，AEC主要用来消除回音中的线性部分。AEC模块的参数跟ANS降噪参数一样基本不需要调试修改
6、NLP回音压制
NLP主要用来消除回音中的非线性部分

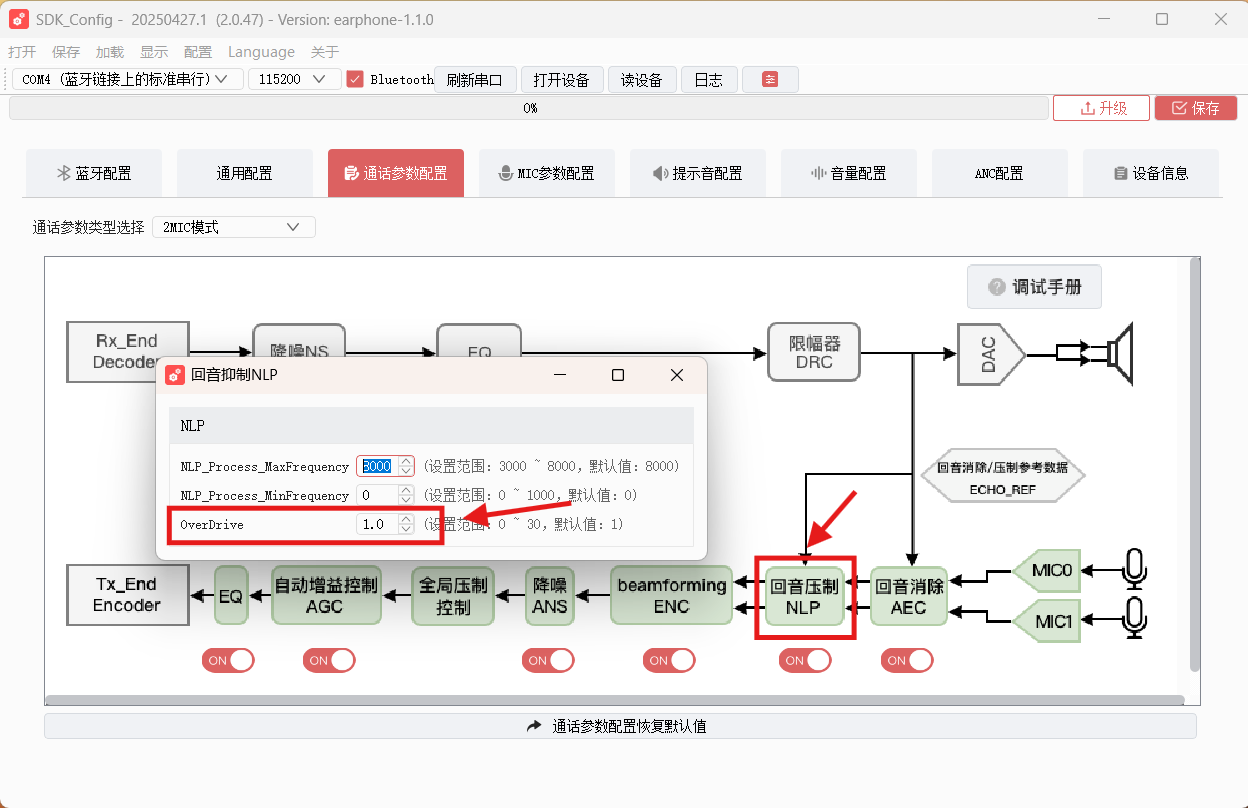

OverDrive：影响回声压制系数计算，数值越大压制则越强，当值为 0 的时候则无任何回声压制作用。
通话调试常见问题点！
1、通话中有噪声或者电流声
有时在调试ENC通话中，出现噪声或者电流声。我们就需要把回音消除AEC模块给关闭，在听MIC的原始声音是否有噪声或者电流声。如果有，则优先处理源头的噪声，因为干扰声会严重影响通话效果。
一般操作：
1、通话的时候电源模式切换成LDO模式
2、降低发射功率
3、从硬件元器件上电感、电容更改上入手
2、通话中声音忽大忽小，不均匀
由于不同的 mic 灵敏度不一样，这里可以将 max_gain 和 min_gain 设置成一样，确认是否是 AGC造成的原因，改完如果正常，则逐步加小相应的阈值 SPEECH_THR，小于该阈值的当成噪声不放大。（ENC 已经带有降噪效果，当没有人声时也不会有太大噪音。因此单端和双端通话的MAX_GAIN 和MAXGAIN 可以调成一样值。这样可以预防出现声音忽大忽小情况）
3、回音消不掉
通话过程中有回音，需要使能AEC回音消除模块
4、远端听到的声音比较不清晰
增加MIC增益效果，如果声音足够大了还是有点不清晰，改EQ模块啦
5、通话过程中听到的声音有尾音
可能 mic 本身（或者由于电路干扰）采到的声音信噪比比较低，目前的 ANS 参数无法压制 mic 的噪声，可以调整 ANS 参数；如果调节 ANS 参数会带来忽大忽小问题，那么还原 ANS 参数。降低 AGC的效果，逐步减小相应的放大上限 MAX_GAIN，至声音比较干净，再轻微提高 MIC 的增益，对声音的大小进行补偿。
总结：调试ENC其实非常看重耳机的结构，只要耳机的结构设计的非常好，MIC的位置按照要求放置的。基本上软件都不需要怎么调试ENC了；当然有几个重要参数还需要修改总结一下
1、global_minsuppress:全局最小压制系数
2、ENC_Process_MaxFreq:ENC 处理的频率上限
3、ENC_Process_MinFreq:ENC 处理的频率下限
4、Mic_Distance:两个 mic 拾音孔之间的物理距离
5、Mic RMS diff（Target_Signal_Degradation）:目标信号到达主麦克风与副麦克风之间的幅度差异补偿。
6、ENC_Aggressfactor:动态侵略系数，越大压制越强
7、ENC_Minsuppress:静态压制最小值，越大压制越小
8、动态压制 ：AggressFactor
9、静态压制 ：minSuppress
