实现 IPVS 的高可用性（LVS + Keepalived + DR 模式）

本文档说明如何用 Keepalived + IPVS（LVS）实现高可用负载均衡（DR 模式），包含 RS（Real Server）上配置 VIP 的办法、内核 ARP/路由设置、Keepalived 的 virtual_server 配置、测试与常见问题排查。

1 拓扑与说明（示例）

两台 LB（KA1、KA2）��运行 keepalived + ipvsadm，负责创建 IPVS 策略并接收 VIP 流量。
两台 RS（RS1、RS2）：真实后端 Web 服务器，需在本机 loopback 上配置 VIP（/32），并抑制 ARP 响应（避免与 LB 冲突）。
负载均衡方式：DR（Direct Routing），即 VIP 由 LB 接收并直接把请求二层转发给 RS，RS 用本地 loopback 接收并返回源地址（不经过 LB）。

关键点：

RS 必须配置 VIP 到 lo（/32），并设置 arp_announce/arp_ignore 以避免响应 ARP。
LB 上启用 virtual_server（lb_kind DR），并用 ipvsadm 查看/调试规则。
若使用 NAT 模式则需要开启 IP 转发；DR 模式 RS 不需要 ip_forward（但可能需要关闭 rp_filter）。

2 在 RS1和RS2 上配置 VIP（NetworkManager 示例）

把现有 eth0 连接复制为 lo 连接并设置 /32 VIP：

bash 复制代码

cd /etc/NetworkManager/system-connections/
ls
# 假设存在 eth0.nmconnection
cp eth0.nmconnection lo.nmconnection -p
vim lo.nmconnection

lo.nmconnection 示例内容：

ini 复制代码

[connection]
id=lo
type=loopback
interface-name=lo

[ipv4]
method=manual
address1=127.0.0.1/8
address2=172.25.254.100/32

应用并激活：

bash 复制代码

nmcli connection reload
nmcli connection up lo
ip addr show lo
# 确认有 172.25.254.100/32 在 lo 接口

3 调整内核 ARP/路由相关参数（RS 上）

在 /etc/sysctl.conf 中添加（示例，适用于 DR 模式）：

复制代码

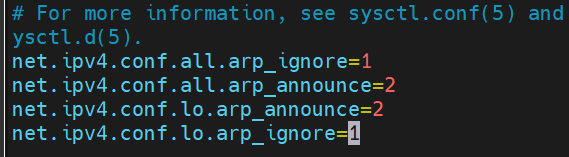

net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.all.arp_announce=2
net.ipv4.conf.lo.arp_announce=2
net.ipv4.conf.lo.arp_ignore=1
# 可选：若出现 RPF 问题，考虑关闭 rp_filter（按需）
# net.ipv4.conf.all.rp_filter=0
# net.ipv4.conf.default.rp_filter=0

生效：

bash 复制代码

sysctl -p

说明：

arp_ignore/arp_announce 用于让 RS 在收到对 VIP 的 ARP 请求时不响应（避免与 LB 冲突）。
rp_filter（反向路径过滤）在某些网络可能导致包被丢弃，遇到无法连通时可排查并按需调整。

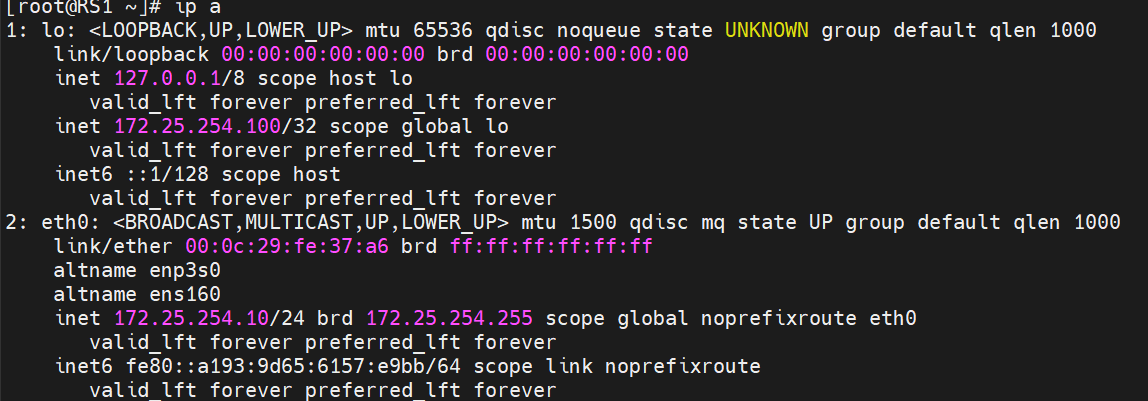

查看RS1和RS2上IP

复制代码

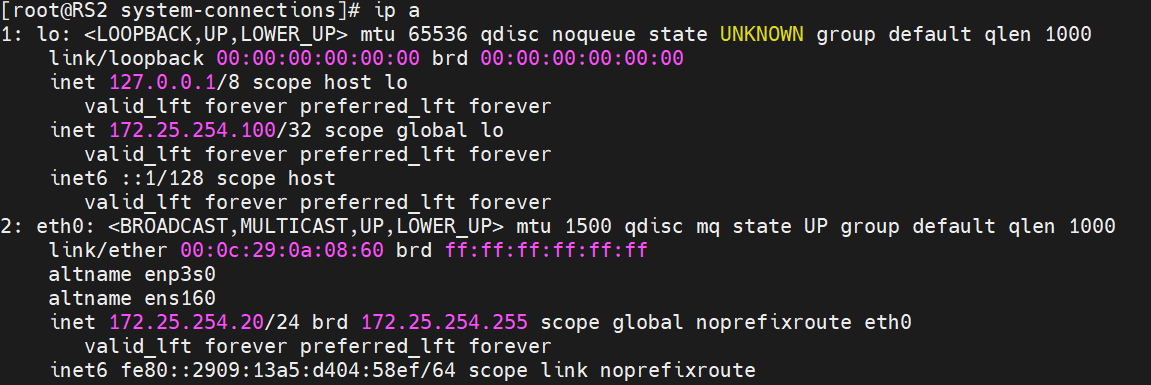

[root@rs1+2 system-connections]# ip a

4 在 KA1和KA2上安装 ipvsadm

在所有 Keepalived 主机上安装 ipvsadm（用于查看/调试 IPVS）：

bash 复制代码

dnf install -y ipvsadm
# 验证内核模块
lsmod | grep ip_vs || modprobe ip_vs

常用查看命令：

列出 IPVS 表项： ipvsadm -Ln
结合服务端口： ipvsadm -Ln --virtaddr 172.25.254.100:80
显示统计： ipvsadm -s

5 Keepalived 中的 IPVS 配置（virtual_server 示例）

在 Keepalived 配置文件中增加 virtual_server 段（在运行 IPVS 的节点上，通常与 vrrp_instance 同文件）：

bash 复制代码

#在keepalived的所有主机中
[root@KA1和KA2 ~]# vim /etc/keepalived/keepalived.conf

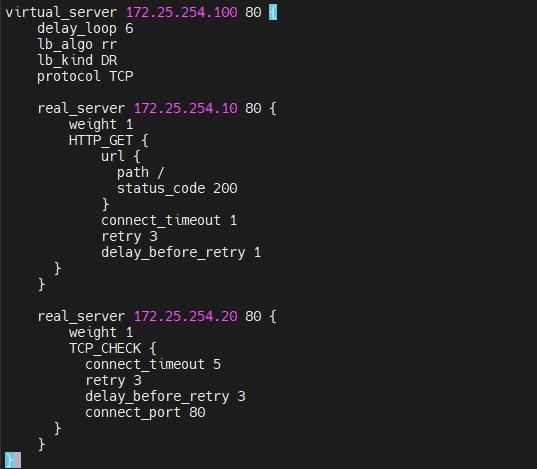

virtual_server 172.25.254.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    protocol TCP

    real_server 172.25.254.10 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 1
            retry 3
            delay_before_retry 1
        }
    }

    real_server 172.25.254.20 80 {
        weight 1
        TCP_CHECK {
          connect_timeout 5
          retry 3
          delay_before_retry 3
          connect_port 80
        }
    }
}

说明：

lb_kind DR：Direct Routing 模式。
health checks（HTTP_GET、TCP_CHECK）能让 LVS 自动剔除不可用 RS。
virtual_server 配置放在 Keepalived 的配置文件中，Keepalived 成为 IPVS 的管理者，主节点会在激活时创建相应 ipvs 规则。

重启 keepalived：

bash 复制代码

[root@KA1和KA2 ~]# systemctl restart keepalived.service

6 测试步骤

在独立测试主机（非 KA1/KA2/RS1/RS2）上用 curl 或浏览器访问 VIP： http://172.25.254.100 ，确认能访问并命中 RS。

在 KA2上实时监控 IPVS（在KA1模拟宕机）：

bash 复制代码

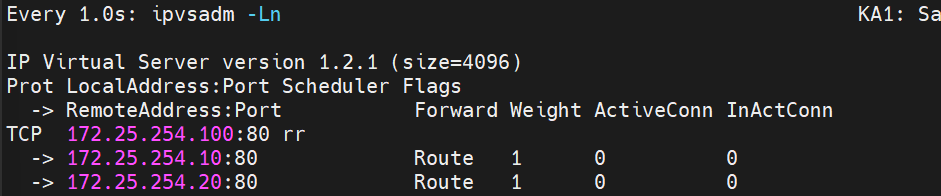

watch -n 1 ipvsadm -Ln

模拟宕机：停止 KA1 的 keepalived（或整个节点），观察另一台 KA 是否自动生成 ipvs 表项并继续提供服务。

bash 复制代码

systemctl stop keepalived.service    # 在 KA1
# 在 KA2 上检查 ipvsadm 是否出现 virtual_server

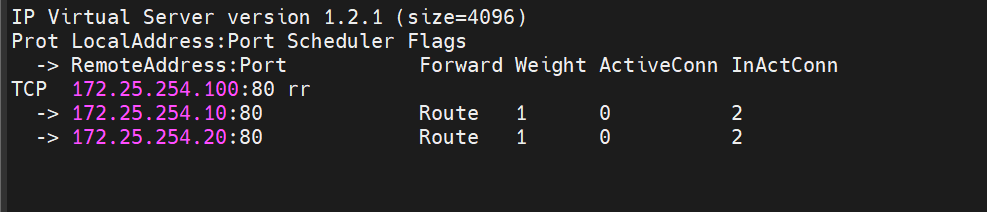

ipvsadm -Ln

模拟 RS 故障：在 RS1 上停止 web 服务，观察 IPVS 对该 real_server 的状态是否从 UP -> DOWN（或被剔除），并确认流量到其他 RS。

bash 复制代码

[root@RS1 ~]# systemctl  stop httpd

bash 复制代码

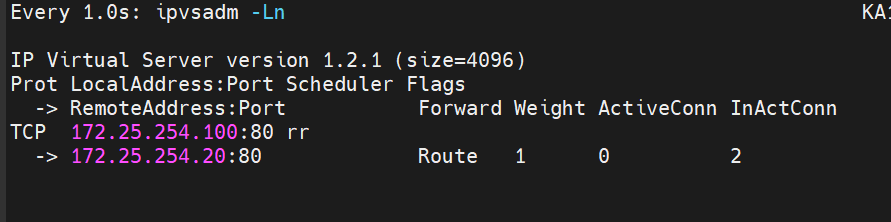

查看ka1中是否自动生成新的lvs策略[root@KA1 ~]# watch -n 1 ipvsadm -Ln

注意：在 KA1/KA2 本机直接访问 VIP 可能因路由/loopback 行为而看不到真实效果，建议用第三台测试机。

7 常见问题与排查建议

ipvsadm 没有规则
- 检查 keepalived 是否启动并没有报错： journalctl -u keepalived
- 确认 virtual_server 段语法正确并在 master 节点上（vrrp master）生效
- 检查内核模块 ip_vs 是否加载： lsmod | grep ip_vs
RS 收到包但服务不响应
- 确认 RS 上已把 VIP 配到 lo（/32），且 web 服务监听正确（0.0.0.0:80 或 VIP）
- 检查 arp 配置（arp_ignore/arp_announce）是否生效： sysctl net.ipv4.conf.lo.arp_ignore
ARP 冲突 / Split ARP 响应
- 确认 RS 不对 VIP 响应 ARP（arp_ignore=1）；如果仍然冲突检查网络设备或交换机 ARP 缓存
连接被丢弃或不对称路由
- 检查 rp_filter（反向路径过滤）设置，按需关闭（设置为 0）
- 在 NAT 模式下需确保 ip_forward=1；DR 模式不需要 ip_forward
health check 无效
- 检查 Keepalived 的 health check 类型是否配置正确（HTTP_GET 需确保 URL 与端口可达）
- 在脚本中使用绝对路径并把输出重定向以便排查

常用排错命令：

bash 复制代码

# 查看 ipvs 表
ipvsadm -Ln

# 显示更详细（含权重/连接数、穿透方式）
ipvsadm -L -n --stats

# 查看 keepalived 日志
journalctl -u keepalived -n 200

# 检查 RS 的 lo 地址
ip addr show lo

# 查看 sysctl 当前值
sysctl net.ipv4.conf.lo.arp_ignore
sysctl net.ipv4.conf.all.arp_announce

显示更详细（含权重/连接数、穿透方式）

ipvsadm -L -n --stats

查看 keepalived 日志

journalctl -u keepalived -n 200

检查 RS 的 lo 地址

ip addr show lo

查看 sysctl 当前值

sysctl net.ipv4.conf.lo.arp_ignore

sysctl net.ipv4.conf.all.arp_announce
