🚀 LVS NAT 模式全景解析：从数据包流转到底层原理

"负载均衡不是魔法，而是对网络协议的精准操控。"

------ 本文带你彻底搞懂 LVS 最经典的工作模式：NAT 模式

📌 一、什么是 LVS NAT 模式？

LVS（Linux Virtual Server） 是 Linux 内核自带的四层负载均衡器，支持三种工作模式：

NAT 模式（Network Address Translation）
DR 模式（Direct Routing）
TUN 模式（IP Tunneling）

其中，NAT 模式是最早实现、最易理解、部署最简单的一种 。它通过修改数据包的 源/目标 IP 地址，实现请求转发与响应回传，适用于小规模集群或跨网段场景。

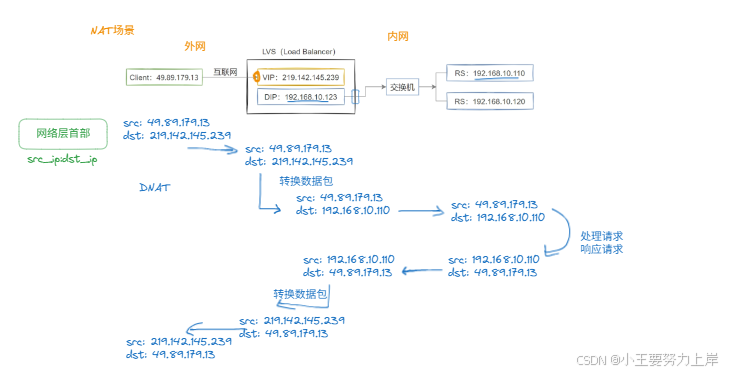

🖼️ 二、架构图解：NAT 模式下的数据流

复制代码

[Client] → [Internet] → [LVS (VIP/DIP)] → [Switch] → [RS1 / RS2]
                     ↑                          ↓
                     └─────── 响应包原路返回 ─────┘

🔹 图中关键元素说明：

组件	IP 地址	角色
Client	`49.89.179.13`	发起请求的客户端
LVS	VIP: `219.142.145.239` DIP: `192.168.10.123`	负载均衡器，对外提供 VIP，对内管理 RS
RS-1	`192.168.10.110`	真实服务器 1
RS-2	`192.168.10.120`	真实服务器 2
交换机	-	连接 LVS 和 RS 的内网设备

💡 注意：所有 RS 的网关必须指向 LVS 的 DIP，这是 NAT 模式能正常工作的前提！

🔄 三、数据包完整生命周期（双向转换）

我们分"请求"和"响应"两个阶段，逐层拆解数据包的变化。

➤ 阶段一：客户端发送请求 → LVS 接收

原始请求包（Client → LVS）：

复制代码

Src IP: 49.89.179.13   （客户端）
Dst IP: 219.142.145.239 （VIP）
Src Port: 54321
Dst Port: 80

→ 数据包到达 LVS，触发 DNAT 规则。

➤ 阶段二：LVS 执行 DNAT（Destination NAT）

LVS 根据调度算法（如轮询、最小连接等）选择一个 RS（比如 RS-1），然后：

✅ 修改目标 IP：

复制代码

原 Dst IP: 219.142.145.239 → 新 Dst IP: 192.168.10.110 (RS-1)

❗ 不修改源 IP（此时还未做 SNAT）：

复制代码

Src IP: 49.89.179.13 （保持不变）

转发包（LVS → RS-1）：

复制代码

Src IP: 49.89.179.13
Dst IP: 192.168.10.110
Src Port: 54321
Dst Port: 80

→ 数据包被发送到内网，由交换机送达 RS-1。

➤ 阶段三：RS 处理请求并生成响应

RS-1 收到包后：

检查目标 IP 是自己（192.168.10.110）→ 接受
处理业务逻辑（如 Web 服务）
构造响应包：

响应包（RS-1 → LVS）：

复制代码

Src IP: 192.168.10.110 （RS-1 的 RIP）
Dst IP: 49.89.179.13   （客户端）
Src Port: 80
Dst Port: 54321

⚠️ 注意：这个包的源 IP 是 RS 的私有 IP，如果直接发给客户端，客户端会丢弃（因为不认识这个 IP）。

所以------必须经过 LVS 做 SNAT！

➤ 阶段四：LVS 执行 SNAT（Source NAT）

LVS 收到 RS 的响应包后，执行反向转换：

✅ 修改源 IP：

复制代码

原 Src IP: 192.168.10.110 → 新 Src IP: 219.142.145.239 (VIP)

❗ 不修改目标 IP：

复制代码

Dst IP: 49.89.179.13 （保持不变）

最终响应包（LVS → Client）：

复制代码

Src IP: 219.142.145.239 （伪装成 VIP）
Dst IP: 49.89.179.13   （客户端）
Src Port: 80
Dst Port: 54321

→ 客户端收到响应，认为是一直在和 VIP 通信，完全无感知！

🧩 四、OSI 层级变化对比表

层级	字段	请求包（Client→LVS）	转发包（LVS→RS）	响应包（RS→LVS）	最终响应（LVS→Client）
应用层	Data	`GET /index.html`	`GET /index.html`	`HTTP 200 OK`	`HTTP 200 OK`
传输层	Port	`Sport:54321, Dport:80`	`Sport:54321, Dport:80`	`Sport:80, Dport:54321`	`Sport:80, Dport:54321`
网络层	IP	`Src:C, Dst:VIP`	`Src:C, Dst:RIP` ✅ DNAT	`Src:RIP, Dst:C`	`Src:VIP, Dst:C` ✅ SNAT
链路层	MAC	`Dst:LVS_MAC`	`Dst:RS_MAC`	`Dst:LVS_MAC`	`Dst:Client_GW_MAC`

✅ 结论：NAT 模式修改了网络层的 IP 地址（DNAT + SNAT），因此会影响加密协议（如 HTTPS）、Cookie、Session 等依赖 IP 的应用层特性。

⚙️ 五、NAT 模式配置要点

1️⃣ LVS 侧配置

复制代码

# 启用 IP 转发
echo 1 > /proc/sys/net/ipv4/ip_forward

# 添加虚拟服务（VIP:80）
ipvsadm -A -t 219.142.145.239:80 -s wrr

# 添加真实服务器（RIP:80）
ipvsadm -a -t 219.142.145.239:80 -r 192.168.10.110:80 -w 1
ipvsadm -a -t 219.142.145.239:80 -r 192.168.10.120:80 -w 1

2️⃣ RS 侧配置

复制代码

# 设置默认网关为 LVS 的 DIP（至关重要！）
route add default gw 192.168.10.123

# 可选：关闭防火墙或放行 80 端口
iptables -F

❗ 如果 RS 的网关不是 LVS，响应包将无法回到 LVS，导致客户端收不到响应！

🆚 六、NAT vs DR 模式对比速查表

特性	NAT 模式	DR 模式
是否改 IP	✅ 改（DNAT + SNAT）	❌ 不改 IP，只改 MAC
响应是否经 LVS	✅ 是	❌ 否
性能	⭐⭐⭐ 中等（LVS 成瓶颈）	⭐⭐⭐⭐⭐ 极高
是否支持端口映射	✅ 是（如 80→8080）	❌ 否
是否支持跨网段	✅ 是	❌ 否（需同广播域）
是否需要 ip_forward	✅ 是	❌ 否
应用场景	小规模、复杂协议、跨网段	高性能 Web、API、同局域网

🎯 七、总结：NAT 模式的价值与局限

✅ 优势：

部署简单，无需特殊网络拓扑
支持端口映射、协议透明（除加密外）
适合测试环境、小型生产集群

❌ 劣势：

所有流量（请求+响应）都经过 LVS → 成为性能瓶颈
修改 IP 导致 HTTPS、FTP 等协议可能失效
需要 RS 网关指向 LVS → 增加单点故障风险

💡 八、延伸思考

如果你想突破 NAT 的性能瓶颈？→ 学习 DR 模式
如果你需要跨数据中心负载均衡？→ 学习 TUN 模式
如果你想结合 Keepalived 实现高可用？→ 下一篇预告！

📎 附录：常用调试命令

复制代码

# 查看 IPVS 规则
ipvsadm -Ln

# 查看连接跟踪
conntrack -L

# 抓包验证 NAT 转换
tcpdump -i any host 219.142.145.239 -nn

# 检查路由表
ip route show

📣 结语

LVS NAT 模式虽然古老，但它是理解负载均衡底层机制的最佳入口。掌握它，你就掌握了"如何欺骗客户端"、"如何让后端服务器隐身"的网络艺术。

下一期，我们将深入 DR 模式，揭秘"只改 MAC 地址"的高性能奇迹！
