【沁恒蓝牙开发】 LDE（外设）输出互补的PWM

文章目录

1、代码
2、代码简介
3、实验

CH585 提供了LED 屏控制卡接口，内置2个4 字节FIFO，支持DMA 和中断，支持1/2/4/8路数据线接口。所以"LED"再本文特指外设LED 屏控制卡接口

可以用于控制ARGB灯（WS2812）、控制LED屏幕、生成互补的PWM等。本文就是介绍利用LDE生成互补PWM的。

1、代码

c 复制代码

__attribute__((__aligned__(4))) uint32_t tx_data[] = {0x55AA55AA,0x55AA55AA};

#define  LSB_HSB         1  // LED串行数据位序, 1:高位在前;  0:低位在前
#define  POLAR           0  // LED数据输出极性, 0:直通，数据0输出0，数据1输出1; 1为反相


/*********************************************************************
 * @fn      main
 *
 * @brief   主函数
 *
 * @return  none
 */
int LED_Init()
{
    //led clk
    GPIOA_ModeCfg( GPIO_Pin_4, GPIO_ModeOut_PP_5mA );

    //led data
    //LED 0
    GPIOA_ModeCfg( GPIO_Pin_0, GPIO_ModeOut_PP_5mA );
    //LED 1
    GPIOA_ModeCfg( GPIO_Pin_1, GPIO_ModeOut_PP_5mA );

    //配置分频和模式选择
    ch58x_led_controller_init(CH58X_LED_OUT_MODE_DOUBLE, 14);

    //开始发送,后面再发送就在中断里面发送了
    TMR_DMACfg(ENABLE, (uint16_t)(uint32_t)&tx_data, 2, Mode_Single);

#if LSB_HSB   //LSB HSB
    R8_LED_CTRL_MOD ^= RB_LED_BIT_ORDER;
#endif

#if POLAR     //极性
    R8_LED_CTRL_MOD ^= RB_LED_OUT_POLAR;
#endif

    LED_ENABLE();
    PFIC_EnableIRQ(LED_IRQn);

    while(1);
}

/*********************************************************************
 * @fn      LED_IRQHandler
 *
 * @brief   LED中断函数
 *
 * @return  none
 */
__INTERRUPT
__HIGH_CODE
void LED_IRQHandler(void)
{
    //清空中断标志
    if(LED_GetITFlag(RB_LED_IF_DMA_END))  // 获取中断标志
    {
       LED_ClearITFlag(RB_LED_IF_DMA_END); // 清除中断标志
       ch58x_led_controller_send(tx_data, 2);
    }
}

2、代码简介

2.1、初始化所需的IO

互补PWM需要的是2通道，所以初始化2个IO ；如果不需要时钟输出，不初始化GPIO即可，但是只要初始化就不可作为普通IO输出了，只能作为时钟。

综：时钟脚不开启时，就是输出低电平；开始时，时钟

c 复制代码

//led clk
GPIOA_ModeCfg( GPIO_Pin_4, GPIO_ModeOut_PP_5mA );

//led data
//LED 0
GPIOA_ModeCfg( GPIO_Pin_0, GPIO_ModeOut_PP_5mA );
//LED 1
GPIOA_ModeCfg( GPIO_Pin_1, GPIO_ModeOut_PP_5mA );

不初始化时钟脚的效果如下：

2.2、初始化LED

c 复制代码

    //配置分频和模式选择
    ch58x_led_controller_init(CH58X_LED_OUT_MODE_DOUBLE, 14);

    //开始发送,后面再发送就在中断里面发送了
    TMR_DMACfg(ENABLE, (uint16_t)(uint32_t)&tx_data, 2, Mode_Single);

#if LSB_HSB   //LSB HSB    // LED串行数据位序, 1:高位在前;  0:低位在前
    R8_LED_CTRL_MOD ^= RB_LED_BIT_ORDER;
#endif

#if POLAR     //极性    // LED数据输出极性, 0:直通，数据0输出0，数据1输出1; 1为反相
    R8_LED_CTRL_MOD ^= RB_LED_OUT_POLAR;
#endif

    LED_ENABLE();   //LED输出使能
    PFIC_EnableIRQ(LED_IRQn); //LED中断使能

2.3、LDE中断回调

中断回调内，判断是LED中断标志后，清除标志位后，重新发送数据。

c 复制代码

__INTERRUPT
__HIGH_CODE
void LED_IRQHandler(void)
{
    //清空中断标志
    if(LED_GetITFlag(RB_LED_IF_DMA_END))  // 获取中断标志
    {
       LED_ClearITFlag(RB_LED_IF_DMA_END); // 清除中断标志
       ch58x_led_controller_send(tx_data, 2);
    }
}

3、实验

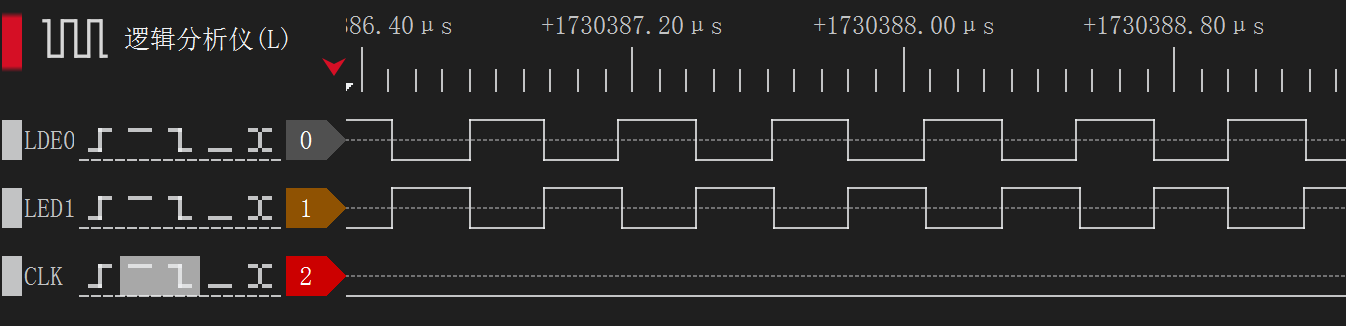

如下图就利用LED生成了一对互补的PWM通道分别是：

通道1：LED输出通道1

通道2：LED输出通道2

通道2：LED时钟（可关闭输出）

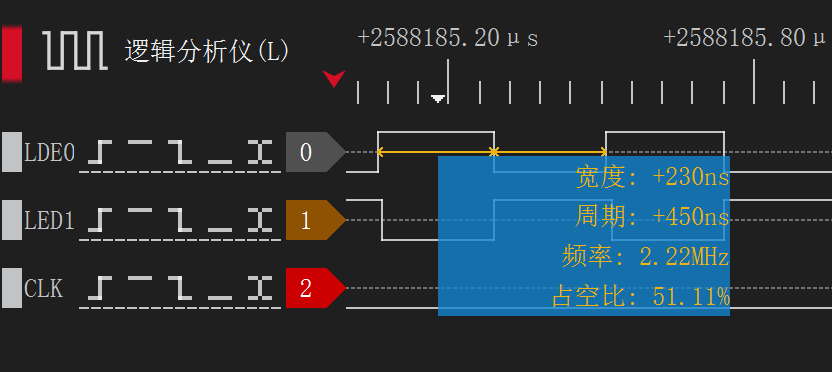

PWM频率
