汽车 零部件 高分子材料在长期光照下易老化，传统户外曝晒周期长，难以满足快速开发需求。本研究使用紫创测控luminbox 的金卤灯大面积环境箱用太阳光模拟 设备，对三种典型高分子材料 进行加速老化试验，并与美国亚利桑那、佛罗里达户外曝晒进行对比，分析其黄变相关性及加速倍率 ，旨在为汽车零部件耐候性能的快速评估与验证提供可靠依据。
一、 试验材料
选取三种汽车 零部件 透明高分子材料 ：CN（聚碳酸酯）、SN（聚苯乙烯）、Lot9（聚苯乙烯）。CN 为国内开发的标准参照样 ，SN 为通用级材料 ，Lot9 为国际通用的氙灯老化测试标准样。
二、 试验设备
试验样品放置
采用金卤灯大面积环境箱用太阳光模拟系统 ，系统包括舱体、阳光辐射系统、 模拟内饰件气候条件的试验箱 （IP/DP 箱） 等组件。辐射系统采用12盏2500W金属卤素灯，光谱范围符合DIN75220标准 。IP/DP箱可模拟车厢内环境，箱外直接暴露区域模拟外饰件条件。
三、 试验方案
1. 阳光模拟试验
分为IP/DP箱内（模拟 汽车 内饰条件 ）和IP/DP箱外（模拟汽车外饰条件 ）两种放置方式，分别进行干态与湿态循环试验，总周期为25天和50天。
2. 户外自然曝晒
AIM BOX/亚利桑那 ：采用GMW3417 自然曝晒试验的标准方法，试样置于带玻璃窗的AIM BOX中，曝晒250天。
佛罗里达 ：采用SAE J1976A 自然曝晒试验的标准方法方法，试样直接置于标准曝晒架上，曝晒360天。
四、 性能评估
使用分光测色仪 测量试样的黄变值（Δb） ，采用Δb定量评价材料老化 程度，参照 SAEJ1545 标准，测量样品测试前后的 b 值（黄蓝相），按公式 Δb=b₀-b₁ 计算，每次测量 3 次取平均值。其中b₀为初始黄蓝偏向值，b₁为老化后值。黄变值越大，表明材料老化越严重。
五、实验 结果
1. 黄变值变化趋势
阳光模拟试验后样品
所有试样在阳光模拟 与户外曝晒后均出现不同程度的黄变 。SN材料 的黄变值最高，说明其耐老化性能 相对较差。在IP/DP箱外直接暴露的试样黄变更显著，主要因辐照强度更高且无玻璃过滤。
2. 相关性分析

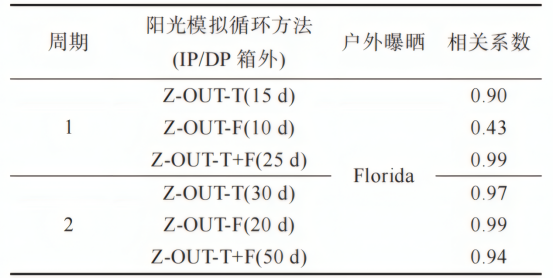

阳光模拟（IP/DP 箱外）与户外曝晒试验的相关系数
使用皮尔逊相关系数评估阳光模拟 与户外曝晒之间的关联程度：
IP/DP箱内模拟与亚利桑那曝晒 ：相关系数达0.97～1.00 ，呈高度相关。两者环境条件相似，均处于半封闭箱体中，受控于相似的温度与辐照条件。
IP/DP箱外模拟与佛罗里达曝晒 ：相关系数最高达0.99，亦为高度相关。试样均直接暴露于自然或模拟光照下，环境因素一致。
3. 加速倍率分析
以相同黄变值 所需时间计算加速因子（A_F）：
IP/DP箱内模拟 与 亚利桑那曝晒 ：平均加速倍率约为3倍 。例如，1个周期（25天）模拟试验的老化程度相当于亚利桑那****曝晒250天35%～40%****的效果。
IP/DP箱外模拟 与 佛罗里达曝晒 ：平均加速倍率约为7倍 。1个周期模拟试验可达佛罗里达****曝晒360天50%～55%****的老化程度。
六、实验 结论
金卤灯大面积环境箱用太阳光模拟试验 与典型户外曝晒具有高度相关性，可为汽车零部件耐候性能的快速评估提供可靠依据。在模拟内饰条件 下，试验与亚利桑那曝晒的加速倍率约为3倍 ；在模拟外饰条件 下，与佛罗里达曝晒的加速倍率约为7倍 。材料类型 对试验结果有显著影响，SN材料在湿热条件下表现更为敏感。
综上，本研究基于汽车 零部件 的 3 种典型高分子材料，验证了汽车零部件金卤灯阳光模拟试验 与海外典型气候户外曝晒的高度相关性 ，其中干热环境下加速倍率约 3 倍 ，湿热环境下约 7 倍。可为汽车零部件耐候性能的快速评估提供可靠依据。
Luminbox大面积环境舱/环境箱用太阳光模拟
紫创测控Luminbox大面积环境舱/环境箱用太阳光模拟 ，以全维度适配性与精准控制能力为核心，精准复现自然太阳光特性，可为汽车 样品提供高效专业光照模拟解决方案。
采用金卤灯，性价比高，测试成本低，周期短
每个灯源有一套电源控制系统，辐照度可单独控制
测试过程中，辐照度数据可跟踪记录，辐照量达到要求后，可自动停止测试
可设定温度、运行时长、累计辐射强度参数等
紫创测控Luminbox大面积环境舱/环境箱用太阳光模拟已广泛应用于汽车、航天航空、太阳能电池 等领域。未来，紫创测控将持续优化光源技术与控制算法，进一步为用户提供更高效的环境试验光照支持。
