新能源汽车电机台架测试功率分析仪问题梳理（理论+实操）

新能源汽车电机台架测试功率分析仪问题梳理（理论+实操）

关键词 ：新能源汽车电机；台架测试；功率分析；四象限运行；效率MAP；谐波分析；电参量测量；动态工况测试
简述 ：作为新能源汽车OEM研发测试工程师，电机台架测试是电机研发、标定、能效认证的核心环节，而功率分析仪是电参量精准测量的关键设备。本文结合电机台架测试一线实操经验，针对功率对比偏差、高频PWM测量、四象限运行、效率MAP测试等10个高频痛点问题，从理论原理、误差来源、实操解决方案三个维度深度解析，融合功率分析核心技术参数与现场调试技巧，同时结合一诺功率分析仪的功能特性落地实操方法，实现理论与工程实践的深度结合，为新能源汽车电机测试工程师提供可直接复用的解决方案。

前言

新能源汽车驱动电机的性能直接决定整车动力性、经济性与可靠性，电机台架测试作为电机研发全流程的核心环节，需完成电参量测量、效率标定、谐波分析、动态工况验证等关键工作。功率分析仪作为电参量测量的计量核心，其测量精度、功能适配性、抗干扰能力直接决定测试数据的可信度。

在实际台架测试中，工程师常面临功率读数偏差、高频PWM下测量不准、电-机械功率不同步、EMI干扰导致数据漂移等问题，部分问题因对功率分析原理理解不深、设备功能运用不当导致。本文基于新能源汽车电机台架测试全场景，梳理10个核心问题，从理论层面讲清原理，从实操层面给出落地方法，同时结合专业功率分析仪的功能特性，让解决方案更具可操作性，助力工程师提升台架测试效率与数据准确性。

一、功率分析仪/测功机/变频器功率显示不一致，以谁为基准？

核心原理

三者测量的物理量本质不同 ：功率分析仪测量的是电机输入端电功率 （直测电压/电流计算，P=UIcos⁡φP=UI\cos\varphiP=UIcosφ）；测功机测量的是电机输出端机械功率 （Pm=T×n/9550P_m=T\times n/9550Pm=T×n/9550，TTT为扭矩，nnn为转速）；变频器显示的是直流侧功率折算值 或软件算法估算值，受PWM滤波、采样点选取影响大。

电功率与机械功率的差值为电机系统综合损耗（铜耗、铁耗、机械损耗等），三者无直接对比性，仅功率分析仪的电功率为计量基准。

实操结论

1. 以高精度功率分析仪 为电功率唯一计量基准 ，其功率精度可达读数的0.01%+量程的0.02%，为直流/工频段直测值，是台架标定、能效认证的法定计量依据；
2. 测功机机械功率仅作损耗分析参考，可通过功率分析仪的电机专用通道直接采集扭矩/转速信号，在设备内完成电-机械功率同步换算，精准计算系统损耗；
3. 变频器数值仅作工况辅助查看，其估算误差可达3%~5%，不可作为精度测量依据。

误差规避

定期对功率分析仪做计量校准，对测功机扭矩传感器做标定，保证核心测量设备的精度溯源。

二、高频PWM、大dv/dt工况下，功率分析仪读数能否保证精准？

核心问题

车用电机控制器为高频PWM调制（开关频率一般10kHz~20kHz），输出电压/电流含大量高次谐波，且dv/dt、di/dt值大，普通仪表因带宽不足、相位偏移导致测量值偏小、跳变，核心是无法捕捉高频瞬态信号。

理论要求

功率分析仪的测量带宽需≥5~10倍PWM开关频率 ，采样速率需满足香农采样定理 （采样速率≥2倍最高被测频率），同时需具备相位补偿功能，修正高频下电压/电流的相位偏移。

实操解决方案

1. 选用采样速率≥2MS/s、带宽覆盖DC~5MHz 的专业功率分析仪，可精准捕捉高频PWM信号的瞬态变化，搭配独立数字滤波器，兼顾高速采集与测量值稳定性；
2. 利用设备0.01°分辨率的电流相位补偿功能 ，修正高频下的相位偏移，解决低功率因数场景下的功率测量误差（P=UIcos⁡φP=UI\cos\varphiP=UIcosφ，相位偏差直接影响有功功率计算）；
3. 搭配宽频电流传感器（带宽DC-800kHz） ，扩大高频下的电流测量范围，杜绝传感器带宽不足导致的信号失真。
   一诺功率分析仪的高频适配性可完美满足该工况需求，是车用电机高频PWM测量的优选设备。

三、电机四象限运行时，功率测量与效率计算能否保证准确？

核心原理

新能源汽车电机需实现电动（正功率，电机消耗电能）与发电（负功率，电机回馈电能） 、正转/反转的四象限运行，核心要求功率分析仪能精准识别功率正负符号 ，并实现电-机械功率的同步计算，效率公式为：η=Pm/P×100%\eta=P_m/P\times100\%η=Pm/P×100%（发电工况下η=P/Pm×100%\eta=P/P_m\times100\%η=P/Pm×100%）。

实操解决方案

1. 选用支持瞬时功率测量 的功率分析仪，通过电压/电流波形直接运算生成瞬时功率波形（p(t)=u(t)×i(t)p(t)=u(t)\times i(t)p(t)=u(t)×i(t)），实时捕捉功率正负跳变，清晰区分电动/发电工况；
2. 利用设备独立电机测量通道 ，直接接入扭矩转速传感器的模拟/脉冲信号，与电功率信号在同一设备内同步采集、统一计算，避免多设备异步导致的效率计算失真；
3. 若出现功率跳变、符号错误，多为相序接反或同步源设置不当 ，可通过设备的矢量图显示功能直观校验电压/电流相序，或外接外部时钟实现整系统同步校准。

关键要点

四象限运行的核心是同步性与符号识别，专业功率分析仪可实现无误差识别，无需额外软件修正。

四、电机高效率MAP测试，功率分析仪的精度能否满足要求？

核心要求

新能源汽车驱动电机高效区占比高（高效区效率≥96%，部分达99%），MAP测试对功率分析仪的精度要求极高 ，效率偏差0.1%即会影响电机能效评级，核心要求：全量程高精度、小电流高精度、低功率因数高精度。

精度指标要求

1. 工频段（45Hz~66Hz）功率精度需≤读数的0.01%+量程的0.02%，远高于普通仪表的0.1级精度；
2. 支持2mA~5A小电流精准测量，解决电机轻载高效区小电流下的精度漂移问题；
3. 低功率因数（cosφ≤0.5）场景下，需通过相位补偿保证功率计算精度。

实操落地

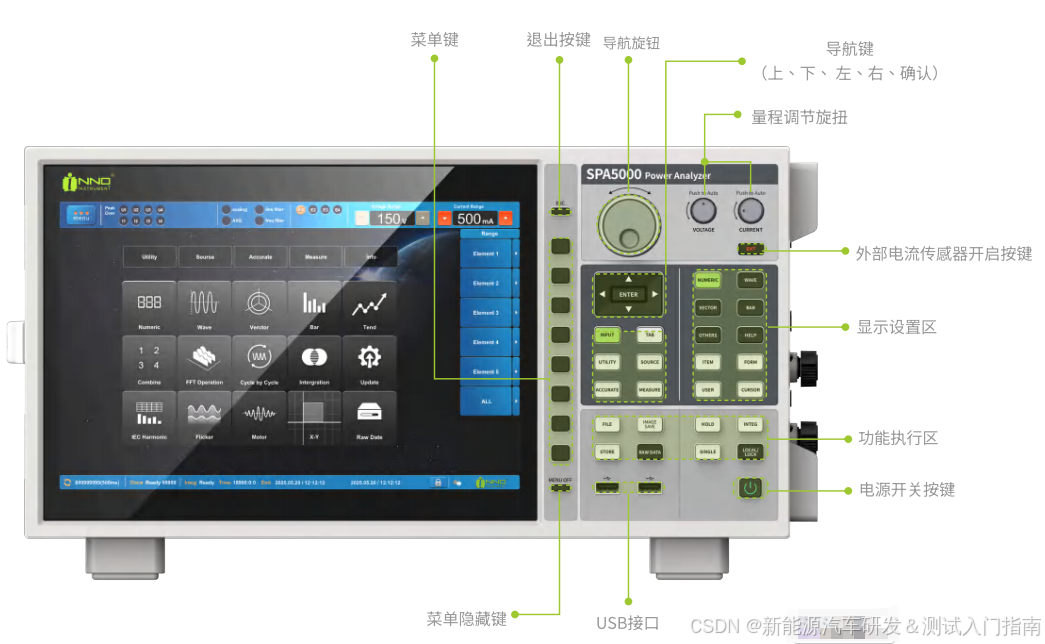

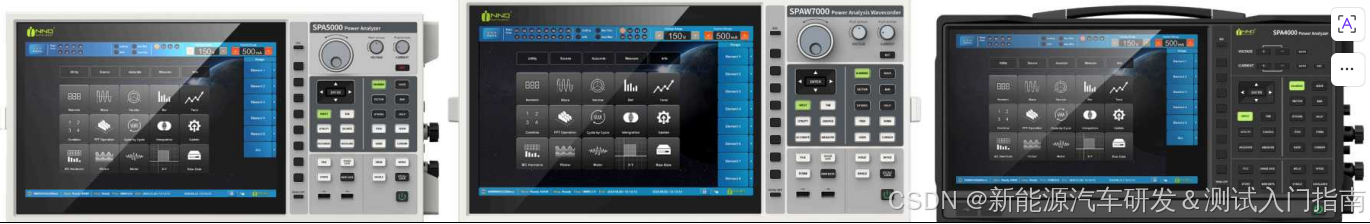

1. 选用满足上述精度指标的功率分析仪，一诺功率分析仪SPAW7000/SPA6000/5000的核心测量模块可完美覆盖该精度要求，是电机MAP测试的核心设备；
2. 开启设备周期分析测量功能 ，计算每个交流周期的电压、电流、功率参数，最多可连续测量3000个周期数据并按序显示，通过多周期平均消除单周期波动对测试结果的影响；
3. 测试前对设备做手动调零 ，补偿直流偏移量，避免零点漂移导致的小信号测量误差。


核心公式

电机效率MAP的核心计算为：η=(T×n/9550)/(UIcos⁡φ)×100%\eta=(T\times n/9550)/(UI\cos\varphi)\times100\%η=(T×n/9550)/(UIcosφ)×100%，功率分析仪的精度直接决定分子与分母的计算准确性。

五、电功率与机械功率不同步，导致效率计算失真，如何解决？

误差来源

台架测试中，电功率由功率分析仪采集，机械功率由测功机/扭矩传感器采集，多设备采样时基不同，导致电-机械功率存在时间差，瞬时效率计算失真（稳态工况影响较小，动态工况影响极大）。

核心解决方案

从硬件层面实现同步采集，而非后期软件对齐，软件对齐仅能弱化误差，无法从根源消除。

1. 选用集成多功率通道+双电机通道 的功率分析仪，将扭矩、转速传感器信号直接接入电机通道 ，与电功率信号在同一设备内同步采集、统一计算，彻底消除多设备异步的时间差；
2. 利用设备主/从机同步端口+外部时钟输入接口 ，实现多台功率分析仪级联同步，或与台架测功机、变频器做整系统时基同步，同步精度可达微秒级；
3. 稳态MAP测试中，可通过线性/指数平均运算 （线性平均8-64个、指数平均2-64个）弱化瞬时波动；动态工况下，开启10ms最快数据更新率，实现电-机械功率的实时同步捕捉。

实操要点

同步采集是效率计算精准的核心，一诺功率分析仪的硬件同步功能可完美解决该问题，无需额外增加同步模块。

六、电机台架测试，2P3W/3P3W/3P4W接线方式如何选择？

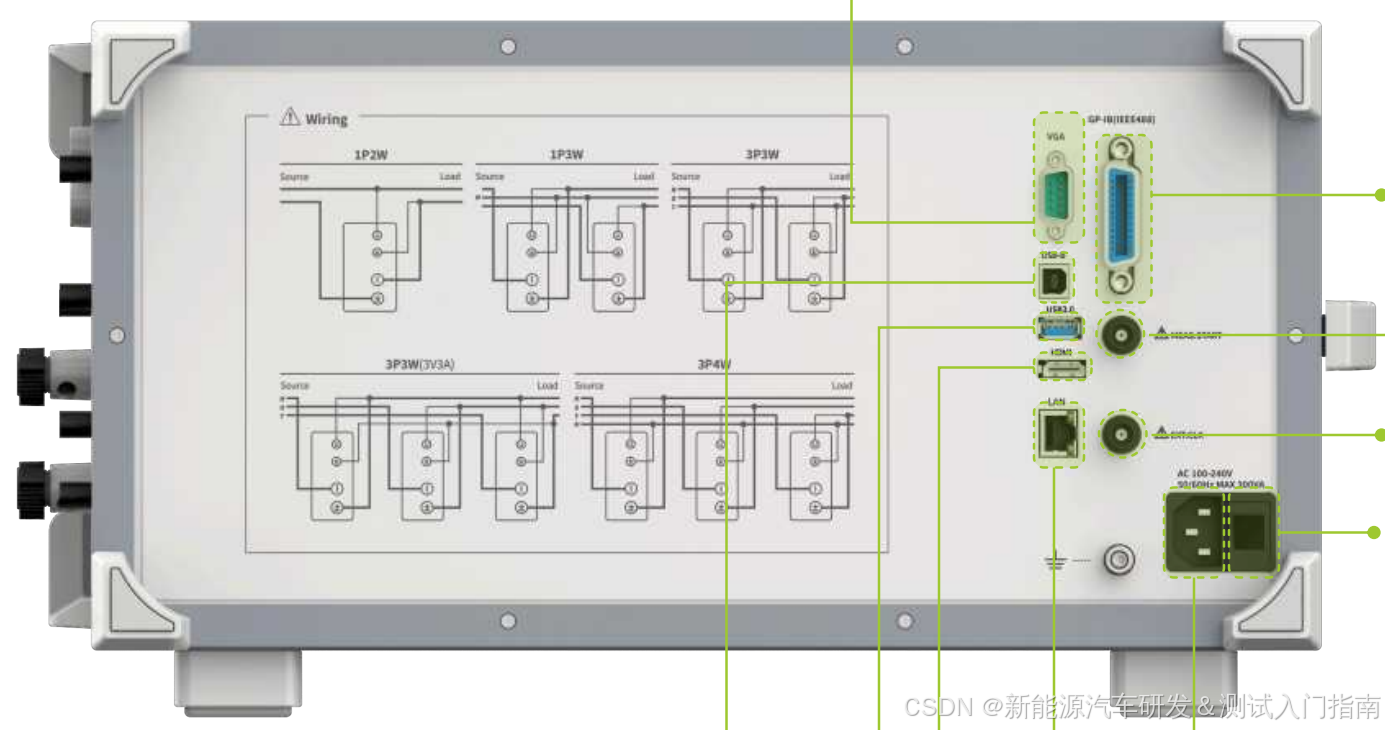

接线原理分析

新能源汽车驱动电机为不接地、三相三线制设计，无中性线，核心需根据电机接线方式选择功率分析仪的接线方法，不同接法的测量误差来源不同：

• 2P3W（两瓦特法）：仅需2个电压通道、2个电流通道，适用于三相平衡负载，三相不平衡时误差大，且无法消除谐波带来的测量误差；
• 3P3W（三瓦特法） ：需3个电压通道、3个电流通道，适用于三相三线制负载，无中性线，可精准测量三相不平衡、谐波含量高的负载，是车用电机台架的标准接法；
• 3P4W ：需3个电压通道、3个电流通道+中性线，适用于三相四线制接地负载，车用电机无中性线，完全不适用。


实操接线要求

1. 优先选择3P3W（三电压三电流）接法，搭配差分隔离的电压/电流输入，杜绝电机台架不接地场景下的共模干扰；
2. 利用设备接线补偿功能 ，补偿因3P3W接线方式不同造成的功率损耗，同时开启两瓦特法补偿，解决泄露电流带来的额外误差，让接法误差趋近于0；
3. 接线时保证电压/电流探头的相位一致性，避免相序接反导致的功率计算错误。

行业规范

新能源汽车电机台架测试的接线方式需遵循GB/T 18488-2024 电动汽车用驱动电机系统，明确要求三相三线制负载采用3P3W接法。

七、电机研发损耗分离，功率分析仪能否实现基波/谐波/铁耗/铜耗分析？

损耗原理

电机的损耗主要包括铜耗（PCu=I2RP_{Cu}=I^2RPCu=I2R）、铁耗（PFeP_{Fe}PFe，含磁滞损耗、涡流损耗）、谐波损耗（PhP_hPh）、机械损耗 ，其中谐波损耗由高频PWM的高次谐波导致，P总耗=P−PmP_{总耗}=P-P_mP总耗=P−Pm，Ph=P−P1P_h=P-P_1Ph=P−P1（P1P_1P1为基波功率）。

功率分析仪无法直接测量铁耗、铜耗，但可提供损耗分离的核心精准数据，直接测量基波、谐波相关参数。

实操分析方法

1. 基波与谐波分析 ：选用支持多通道同时谐波分析 的功率分析仪，可测量谐波次数最高达500次，直接输出基波功率P1P_1P1、谐波功率PhP_hPh、总谐波畸变率THD ，通过Ph=P−P1P_h=P-P_1Ph=P−P1直接计算电机谐波损耗，通过P逆变器耗=P直流−P1P_{逆变器耗}=P_{直流}-P_1P逆变器耗=P直流−P1计算逆变器损耗；
2. 铁耗/铜耗分离 ：功率分析仪实时输出电压、电流、功率、转速、扭矩等核心参数，工程师结合温升测试、电机电阻测试模型 ，通过PCu=I2RP_{Cu}=I^2RPCu=I2R计算铜耗，再通过PFe=P总耗−PCu−Ph−P_{Fe}=P_{总耗}-P_{Cu}-P_h-PFe=P总耗−PCu−Ph−机械损耗，完成铁耗分离；
3. 利用设备X-Y显示功能，直观展示扭矩-转速、功率-谐波、电流-铜耗等关联曲线，辅助损耗规律分析。

设备要求

同时对7个功率通道做谐波分析，支持不同PLL源选择，是电机损耗分离的高效工具，大幅提升研发分析效率。

八、台架EMI干扰大，功率分析仪读数跳变、漂移，如何解决？

干扰来源

电机台架的EMI干扰主要来自变频器高频辐射、高压线束耦合、强磁场、接地环路，干扰会导致电压/电流信号失真，表现为读数跳变、零点漂移、测量值偏差。

三维度解决方案

1. 设备硬件层面

选用绝缘隔离设计 的功率分析仪，电压/电流输入、外部传感器接口均做绝缘隔离，杜绝共模干扰；功率模块自带传感器电源供电接口（±15V），无需外配供电装置，避免外接电源引入的额外干扰。

2. 设备功能层面

1. 开启NULL调零功能 （手动/自动），补偿电压、电流、转速、扭矩的直流偏移量，设备初始化或量程切换后会自动调零，消除零点漂移；
2. 配备频率滤波器（OFF/100Hz/1kHz/10kHz）和线路滤波器（0.1kHz~1MHz），根据台架干扰频率灵活设置，精准滤除高频电磁干扰；
3. 开启数据平均功能，在保证测试精度的前提下，弱化瞬时干扰导致的读数跳变。

3. 现场布线层面

1. 采用单点共地设计，将功率分析仪、变频器、台架、测功机的接地端连接至同一接地点，消除接地环路；
2. 严格执行强弱电分离布线，高压线与信号线不并行、不交叉，信号线穿金属屏蔽管，降低线缆耦合干扰；
3. 电流传感器探头尽量远离变频器、高压线束，避免强磁场干扰。

实操要点

EMI干扰解决的核心是**"源头抑制+硬件隔离+功能滤波"**，三者结合可让功率分析仪读数恢复稳定，一诺功率分析仪的抗干扰设计可大幅降低现场调试难度。

九、电机动态工况（加速/爬坡/CLTC/NEDC），功率能否精准捕捉？

动态工况特点

电机加速、爬坡、整车循环工况（CLTC/NEDC）下，电压、电流、功率瞬态变化剧烈 ，核心要求功率分析仪能高速采集、无数据丢失、精准捕捉峰值/谷值，普通仪表因更新率低、量程切换慢，易丢失关键瞬态数据。

核心设备要求

1. 高更新率：数据更新率≤10ms，实现瞬态信号的实时捕捉；
2. 快速自动量程：避免信号剧烈变化导致的量程切换延迟，杜绝数据丢失；
3. 高速大容量存储：可按最高采样率长时间保存原始数据，支持后期回放分析；
4. 积分功能：可对动态工况下的电能（Wh）、电荷（Ah）做精准积分，满足能耗统计需求。

实操解决方案

1. 开启设备10ms最快数据更新率，在保证高精度的基础上实现高速运算，实时捕捉功率峰值、谷值与瞬态变化；
2. 利用快速自动量程功能，设备在输入信号超量程时，先切换至最大量程，再直接切换至最优量程，大幅缩短量程切换时间，杜绝数据丢失；
3. 借助设备标配的512G/1TB高速SSD硬盘 ，按2MS/s采样率长时间保存原始数据，测试后可对数据进行回放、分析、溯源，精准研究动态工况下的功率变化规律；
4. 开启积分功能，选择"充放电模式"，对动态工况下的电机输入/输出电能做精准积分，满足整车能耗匹配的测试需求。

十、功率分析仪如何与台架测控系统/CANoe/工控机稳定对接？

对接核心要求

台架测试需实现多设备数据互通、实时同步、远程控制 ，核心要求功率分析仪具备丰富的通讯接口、标准的工业协议、低延迟的传输能力，同时支持数据本地+远程双重存储，避免丢数。

实操对接方案

1. 通讯接口选择 ：优先选用以太网接口（高速、稳定、低延迟），通讯延迟控制在几十ms内，满足工况实时采集需求；标配USB2.0接口，可选配RS-232接口，适配不同台架系统的接口需求；
2. 标准协议兼容 ：支持Modbus/TCP、SCPI等工业标准协议，可直接与CANoe、工控机、台架测控系统对接，无需额外开发驱动，实现数据的实时上传与远程控制；
3. 上位机软件运用 ：通过设备配套的专业上位机软件，在远程PC端实现设备全功能控制，实时显示数值、谐波、趋势、电机参数等，数据可保存为CSV/Excel通用格式，直接对接台架数据管理系统；
4. 数据双重保障 ：开启设备本地存储+PC端远程存储 ，关键测试数据同步保存，同时支持自动存储/自动打印，按设定时间间隔自动上传、打印数据，适配长时间台架测试需求；
5. 多设备级联：利用设备的同步端口，实现功率分析仪与测功机、变频器、数据采集仪的整系统同步，保证台架所有设备的时基一致。

实操要点

一诺功率分析仪的通讯适配性与上位机功能可完美匹配新能源汽车电机台架的集成需求，大幅降低台架系统的集成难度。

总结

新能源汽车电机台架测试中的功率分析问题，本质是**"理论原理+设备功能+现场实操"**的结合，多数测量误差并非设备精度不足，而是对原理理解不深、设备功能运用不当、现场调试不规范导致。

本文梳理的10个核心问题，覆盖了功率测量、效率计算、谐波分析、动态工况、系统集成等台架测试全场景，从理论层面讲清了误差来源与核心原理，从实操层面结合专业功率分析仪（一诺）的功能特性给出了落地方法，实现了理论与工程实践的深度结合。

作为新能源汽车OEM研发测试工程师，唯有深入理解功率分析核心原理，熟练掌握设备功能，规范现场测试流程，才能保证台架测试数据的精准性，为电机研发、标定、能效认证提供可靠的数据分析依据。
