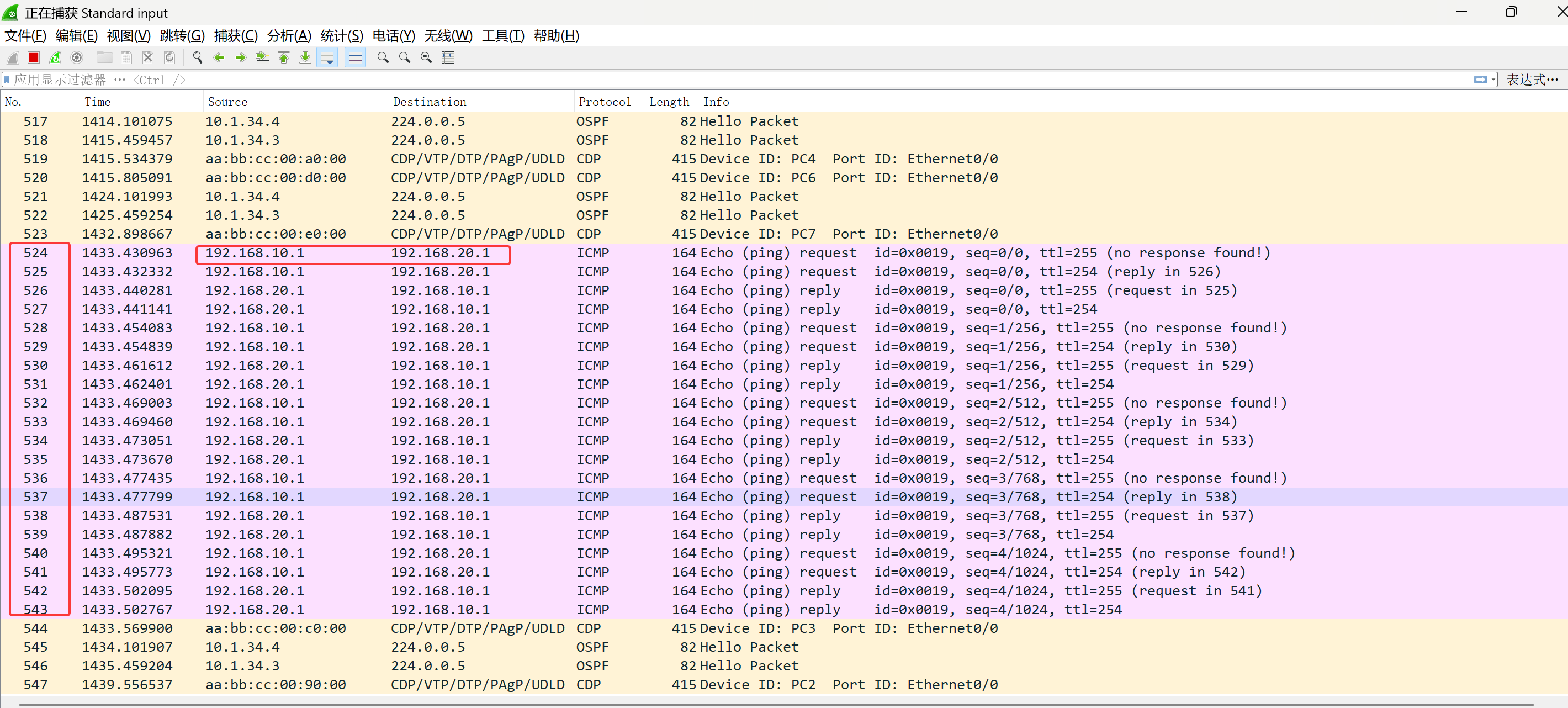

[关于PC1 发 5 个请求，却在 R3 的 g1/0 抓到 20 个 ICMP 包，其具体原因如下：](#关于PC1 发 5 个请求，却在 R3 的 g1/0 抓到 20 个 ICMP 包，其具体原因如下：)

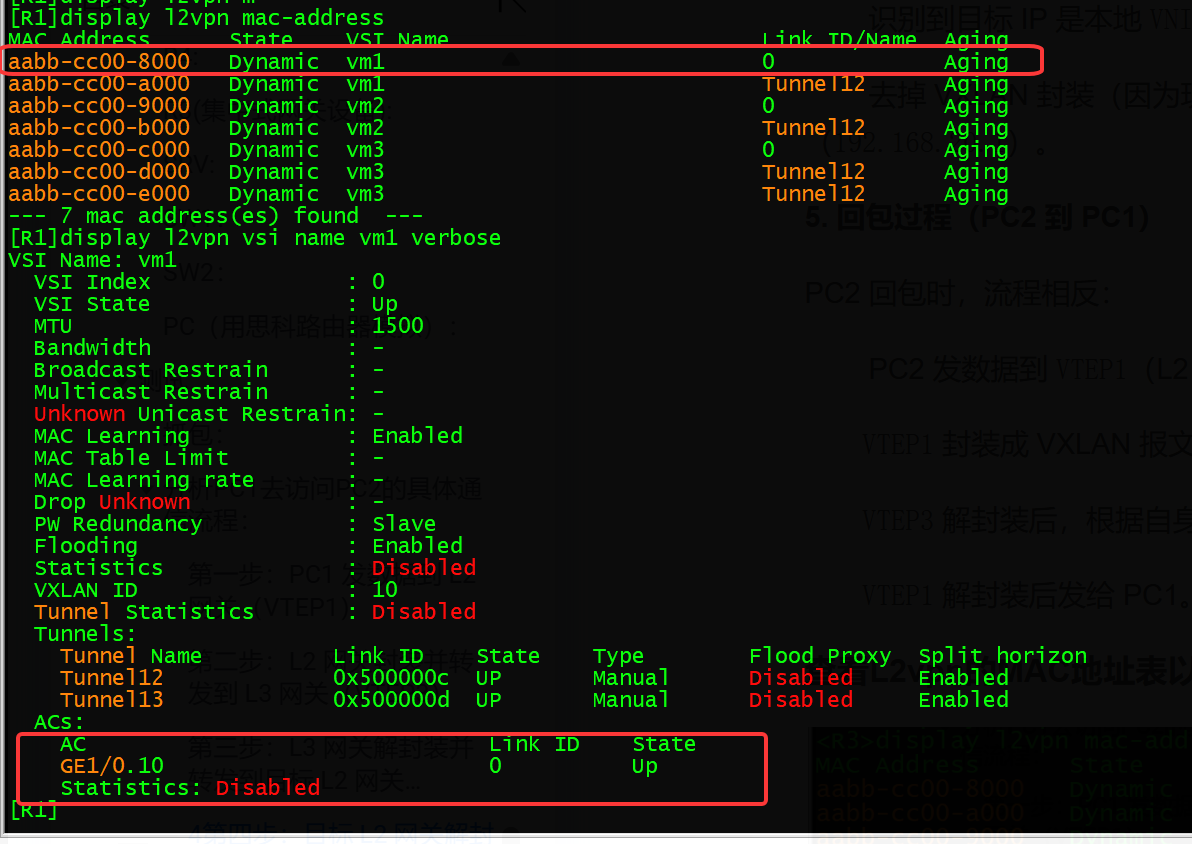

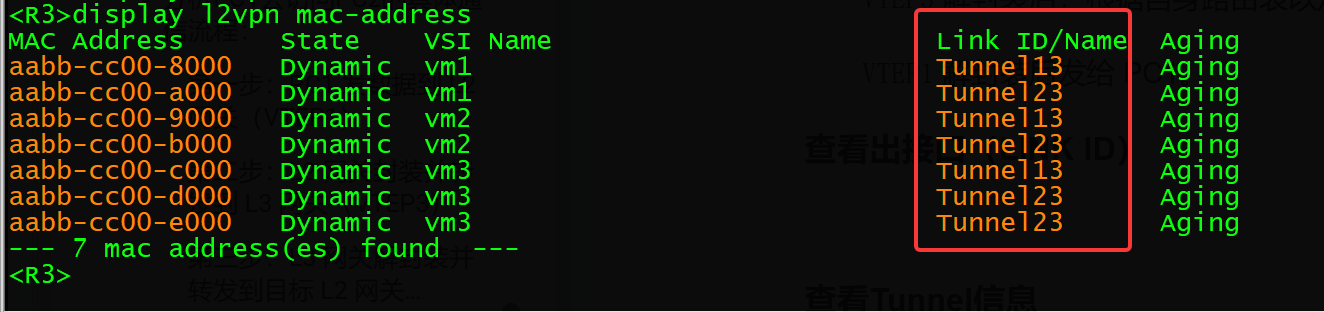

[查看L2vpn的MAC地址表以及LINK ID](#查看L2vpn的MAC地址表以及LINK ID)
什么是VXLAN技术：
华三 VXLAN 技术全称为虚拟可扩展局域网（Virtual Extensible Lan），是一种网络虚拟化技术，是Overlay技术的一种。可以在三层网络上构建虚拟的二层网络，实现不同租户间的隔离和灵活的组网需求。其本质是通过 "隧道封装" 将二层数据帧封装在三层 IP 报文中传输，打破传统二层网络的物理边界 ，通过隧道机制在现有网络上构建一个叠加的网络，从而绕过现有VLAN标签的限制。隧道的原目设备为Overlay边缘设备。该技术的核心价值在于以 Overlay 方式打破传统网络的物理限制，实现 "大二层互联、大规模隔离、自动化运维"。
VXLAN的相关术语：
NVE（Network Virtualization Edge，网络虚拟化边缘设备）：
定义：
VXLAN 网络中负责 "虚拟化功能实现" 的边缘设备，是 VXLAN Overlay 网络与 Underlay 物理网络的 "衔接点"，能完成 VXLAN 数据帧的封装 / 解封装、租户信息映射等核心操作。
核心作用：
1、接收本地租户（如虚拟机、物理服务器）的二层数据帧，添加 VXLAN 头部（含 VNI）封装为三层 IP 报文；
2.接收 Underlay 网络传来的 VXLAN 封装报文，解封装后转发给本地对应租户终端；
3.维护 "租户 - VNI - 物理端口" 的映射关系，确保数据精准路由到目标租户。
VTEP(VXLAN Tunnel Endpoint，VXLAN 隧道端点):
定义：
NVE 设备中直接承担 "VXLAN 隧道建立与数据转发" 的具体功能实体，通常以 "设备 IP 地址" 作为隧道标识（即 VTEP IP），是 VXLAN 隧道的 "起点" 和 "终点"，一般使用loopback接口作为VTEP地址，一对VTEP地址就对应一条VXLAN隧道，VXLAN报文的外层IP地址头部就对应VXLAN隧道两端的VTEP IP地址。
核心作用：
- 建立隧道：通过 BGP EVPN、静态配置等方式，与其他 VTEP 协商建立 VXLAN 隧道（本质是 IP 层的逻辑连接）；

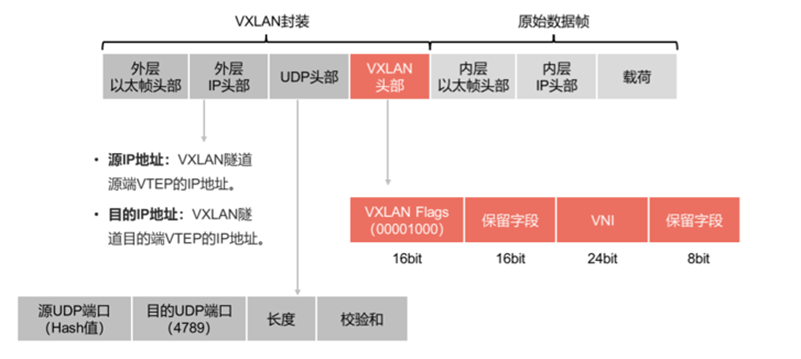

- 用于VXLAN报文的封装 / 解封装：将租户的原始二层数据帧（如以太网帧）封装为 "外层以太网帧头部+外层IP头 +外层UDP头部 + VXLAN头+原始数据帧" 格式的报文（封装后通过 Underlay 网络传输），或反向解封装；
- 地址学习：通过 ARP 广播抑制、EVPN 路由同步等方式，学习远端租户的 "IP - MAC - VTEP IP" 映射关系，避免广播风暴。
VXLAN网络（VXLAN Network）：
定义：
基于 Underlay 物理 IP 网络（如数据中心三层交换机、路由器组成的 IP 网络）构建的 "逻辑 Overlay 网络"，通过 VXLAN 隧道将分散的物理节点（服务器、虚拟机）虚拟化为一个或多个 "逻辑二层网络"。
核心作用：
- 打破物理边界：让不同物理位置（如跨机架、跨机房）的终端，如同处于同一二层网络，支持虚拟机跨区域迁移；
- 资源池化：将物理网络资源（带宽、端口）按租户需求虚拟化为独立逻辑网络，实现资源按需分配；
- 隔离 Underlay 与 Overlay：Overlay 层的租户业务故障（如广播风暴）不会影响 Underlay 物理网络，提升整体网络稳定性。
VXLAN Segment（VXLAN 段）：
定义：
VXLAN 网络中用于 "划分逻辑广播域" 的单元，每个 VXLAN Segment 对应一个独立的 "租户或业务组"，本质是VNI（见下文）的逻辑映射 ------ 一个 VNI 即代表一个 VXLAN Segment。
核心作用：
- 广播域隔离：同一 VXLAN Segment 内的终端可直接二层通信（如 ARP 广播仅在段内传播），不同段之间默认无法互通（需三层网关转发）；
- 业务分组：按业务类型（如 "Web 服务器段""数据库段"）或租户划分 VXLAN Segment，便于网络管理与安全控制（如对某段单独配置 ACL）。
VNI/VNID（VXLAN ID ，VXLAN 网络标识） ：
定义：
**用于唯一标识 "VXLAN Segment"**的 24 位数字（取值范围 0-16777215），相当于 VXLAN 网络中的 "虚拟 VLAN ID"，但数量远超传统 VLAN（仅 4094 个）。
核心作用：
- 租户隔离：不同租户使用不同 VNI，VTEP 通过解析 VXLAN 头部中的 VNI，判断数据归属的租户，确保租户间流量不互通；
- 路由映射：在三层转发场景中（如跨 VXLAN Segment 通信），VNI 与三层 VPN 实例（如华三的 VRF）绑定，实现 "VNI→VRF→物理路由" 的映射，让数据跨段转发。
VXLAN隧道（VXLAN Tunnel） ：
定义：
由两个 VTEP 之间建立的 "逻辑通信通道"，本质是通过 Underlay IP 网络传输 VXLAN 封装报文的 "虚拟链路"，隧道两端的 VTEP IP（通常是设备 Loopback 接口 IP）作为隧道的 "源 / 目的地址"。
核心作用：
- 承载二层数据：将不同物理位置的 VXLAN Segment 通过隧道连接，让二层数据能跨三层 IP 网络传输（如虚拟机跨机房迁移时的数据流）；
- 隔离传输：隧道内的 VXLAN 报文仅在两端 VTEP 解封装，Underlay 网络设备（如中间路由器）仅转发 IP 报文，无法感知隧道内的租户数据。
核心设备：
定义：
在 VXLAN 网络架构中承担 "核心转发、全局控制、网关汇聚" 功能的设备，通常位于 Underlay 网络的核心层，是连接多个接入区域（如不同机架、不同机房）的关键节点。
核心作用（Core Device）：
- Underlay 核心转发：转发不同 VTEP 之间的 VXLAN 封装报文，确保跨区域隧道通信的带宽与低延迟；
- 集中式网关：若部署集中式 VXLAN 网关，核心设备需承担 "跨 VXLAN Segment 三层转发""NAT""QoS 调度" 等功能；
- 控制平面汇聚：作为 BGP EVPN 的路由反射器（RR），汇聚各接入层 VTEP 的路由信息，实现租户路由的全局同步。
VSI（Virtual Switching Instance，虚拟交换实例）：
定义：
华三设备中用于 "模拟租户专属交换机" 的逻辑功能实例，每个 VSI 对应一个 VXLAN Segment（即绑定一个 VNI），具备独立的二层转发表、ARP 表、VLAN 表，相当于租户的 "私有交换机"。
核心作用：
- 租户隔离：不同 VSI 的转发表、ARP 表完全独立，租户 A 的终端无法通过 VSI 访问租户 B 的终端；
- 业务适配：为 VSI 配置独立的二层策略（如 VLAN 剥离、链路聚合），适配租户的个性化需求（如某租户需将物理端口 VLAN 10 映射到 VSI）；
- 对接终端：服务器、虚拟机通过物理端口或虚拟网卡（如 VMware vNIC）接入 VSI，实现与 VXLAN 网络的连接。
PS：一个VSI可以关联多个VXLAN隧道，但一个VSI只能关联一个VNI。
VSI Interface（VSI 接口）：
定义：
VSI 实例与设备其他功能模块（如三层网关、VPN）交互的 "逻辑接口"，是 VXLAN 二层网络与三层网络的 "衔接点"，也称为 "VXLAN 三层网关接口"。
核心作用：
- 三层转发：作为 VXLAN Segment 的 "默认网关"，接收本 VSI 内终端的三层数据（如跨 VNI 访问的报文），转发到其他 VSI 或外部网络（如 Internet）；
- 地址配置：为 VSI Interface 配置 IP 地址（作为租户终端的网关 IP），例如 VSI "Finance" 的 VSI Interface 配置 192.168.1.1/24，财务虚拟机的网关均指向该地址；
- 策略承载：在 VSI Interface 上配置 ACL、NAT、QoS 等三层策略，实现对租户三层流量的控制（如禁止某 VSI 访问外网）。
AC（Attachment Circuit）：
定义：
VXLAN 网络中 "连接用户终端与 VSI 实例的关联链路"，也是需在华三交换机上创建的 "服务实例"，本质是终端接入 VXLAN 网络的 "桥梁载体"，通过绑定终端接口与对应 VSI，实现终端流量定向接入 VXLAN 逻辑网络。
核心作用：
- 接口 - VSI 关联：将连接终端的物理接口（如交换机千兆电口）或逻辑接口（如虚拟接口），绑定到对应的 VSI 实例，例如华三 S5860 交换机的 Gi1/0/2 端口（连接物理服务器），通过 AC 关联到 "财务业务 VSI"，确保服务器流量仅接入该 VSI；
- 服务实例创建：作为可配置的服务实例，需在交换机上手动创建并配置参数，比如在华三交换机上通过命令创建 AC 服务实例 10，指定其关联的 VSI 为 "研发测试 VSI"，成为终端接入的 "逻辑标识"；
- 感兴趣流指定（接口 / VLAN 方式）：基于接口方式时，AC 默认将对应接口接收的所有终端流量，作为感兴趣流导入关联 VSI；基于 VLAN 方式时，AC 仅将终端流量中携带指定 VLAN 标签（如 VLAN 20）的流量，作为感兴趣流定向接入 VSI，例如 AC 服务实例 20 指定 "匹配 VLAN 20 流量"，仅将携带 VLAN 20 的 PC 流量，导入 "办公业务 VSI"。
用户终端（User Terminal）：
定义：
VXLAN 网络的 "最终接入对象"，即使用 VXLAN 网络资源的终端设备，包括物理设备和虚拟设备，是租户业务的承载主体。
核心作用：
- 物理终端：如物理服务器、台式机、笔记本、IoT 设备（如监控摄像头），通过物理网卡接入华三交换机的 VSI 绑定端口，获取 VXLAN 网络接入权限；
- 虚拟终端：如虚拟机（VM，如 KVM、VMware VM）、容器（如 Docker、K8s Pod），通过虚拟网卡（如 vNIC）接入宿主机的虚拟交换机（如华三 vSwitch），再由宿主机或接入交换机映射到对应的 VXLAN Segment。
PS：用户终端 "无需感知 VXLAN 存在"------ 终端的通信逻辑与传统二层网络完全一致（如通过 IP、MAC 通信），VXLAN 的封装 / 解封装由 VTEP 自动完成，对终端透明。
VXLAN的工作模式;
从 "二层" 和 "三层" 维度划分 VXLAN 工作模式，核心是看数据转发是否跨越 "VXLAN 段（二层广播域）" ------ 二层模式聚焦 "同一 VXLAN 段内的通信"，三层模式聚焦 "不同 VXLAN 段间的通信"，逻辑更贴合网络分层逻辑：
L2Gateway二层转发模式---实现同VNI段内主机互访：
VTEP通过查找MAC地址表项对流量进行转发，**用于相同VXLAN或VXLAN与VLAN的设备之间的互相通讯，**核心是 "让不同物理位置的设备，像在同一传统二层网里一样互通"，数据只在二层封装传输，不涉及三层转发,。
工作逻辑（通俗版）：
- 终端发数据：比如虚拟机 VM1（属于 VNI 100 段）要给同段的虚拟机 VM2（物理位置跨机架）发数据，先把数据发给本地接入交换机Edge1（VTEP A）；
- VTEP 封装：交换机Edge1(VTEP A) 识别数据属于 VNI 100，给数据 "包一层 VXLAN 外壳"（加 VNI、对端 VTEP IP 等信息），变成能在三层 IP 网传输的报文；
- 隧道传数据：封装后的报文通过 Underlay 三层 IP 网，走 VXLAN 隧道传到虚拟机 VM2 的本地接入交换机Edge2（VTEP B)；
- 解封装转发：本地接入交换机Edge2 (VTEP B) 拆了 "VXLAN 外壳"，识别出是 VNI 100 的 data，再发给虚拟机 VM2。
关键特点：
1、只涉及 "VXLAN 隧道封装 / 解封装"，不经过三层网关；
2、同一 VNI 段内的广播、ARP 请求，会通过隧道在段内传播（但 VTEP 会做抑制，避免广播风暴）；
3、核心用例：虚拟机跨机架 / 跨机房迁移（迁移时 IP、MAC 不变，业务不中断）、同一业务组设备互联（如所有 Web 服务器在一个 VNI 段）。
L3Gateway三层转发模式---实现不同VNI段内主机互访：
VTEP通过查询IP表项/ARP表项对流量进行转发，实现跨VXLAN的设备，或者VXLAN与传统IP网络间的互相通讯 。其核心是 "让不同 VXLAN 段的设备互通"，需要通过 "VXLAN 网关" 做三层转发，本质是 "二层 VXLAN 网络 + 三层路由" 的结合。
工作逻辑（通俗版）：
-
假设 VM1 属于 VNI 100（网段
192.168.1.0/24），VM2 属于 VNI 200（网段192.168.2.0/24），跨段通信时： -
终端发跨段数据 ：VM1（
192.168.1.1）要访问 VM2（192.168.2.1），先把数据发给自己的 L2 网关（Edge1）（因为 VM1 直接连接的是 Edge1 这个 L2 网关，负责接入 VXLAN 网络）。 -
L2 网关封装转发到 L3 网关 ：Edge1 识别到目标 IP（
192.168.2.1）属于其他 VNI（VNI 200），会将数据封装成 VXLAN 报文，并转发到 Border L3 网关（因为图中三层网关是集中式的 Border 设备）。 -
L3 网关三层转发 ：Border L3 网关收到 VXLAN 报文后，解封装并检查目标 IP（
192.168.2.1），查询路由表和ARP表（需提前配置跨 VNI 的路由，比如知道 VNI 200 的流量要转发到 Edge2）。 -
L3 网关转发到目标 L2 网关：Border L3 网关将数据重新封装成 VXLAN 报文（目标 VNI 200），转发到目标 L2 网关（Edge2）。
-
目标 L2 网关拆封装转发 ：Edge2 收到报文后，解封装 VXLAN 头部，将原始数据转发给 VM2（
192.168.2.1）。 -
返程同理：VM2 回包时，先发给 Edge2 ，Edge2 封装后发给 Border L3 网关 ， Border L3 网关转发给 Edge1 ， Edge1 解封装发给 VM1。
关键特点：
1.必须依赖 "VXLAN 网关"（没有网关，不同 VNI 段完全隔离）；
2.数据会经历 "二层 VXLAN 封装 → 三层转发 → 目标侧二层解封装" 的过程；
3.核心用例：不同业务组互通（如 Web 服务器段 VNI 100 访问数据库段 VNI 200）、VXLAN 段访问外网（网关做 NAT 后连 Internet）。

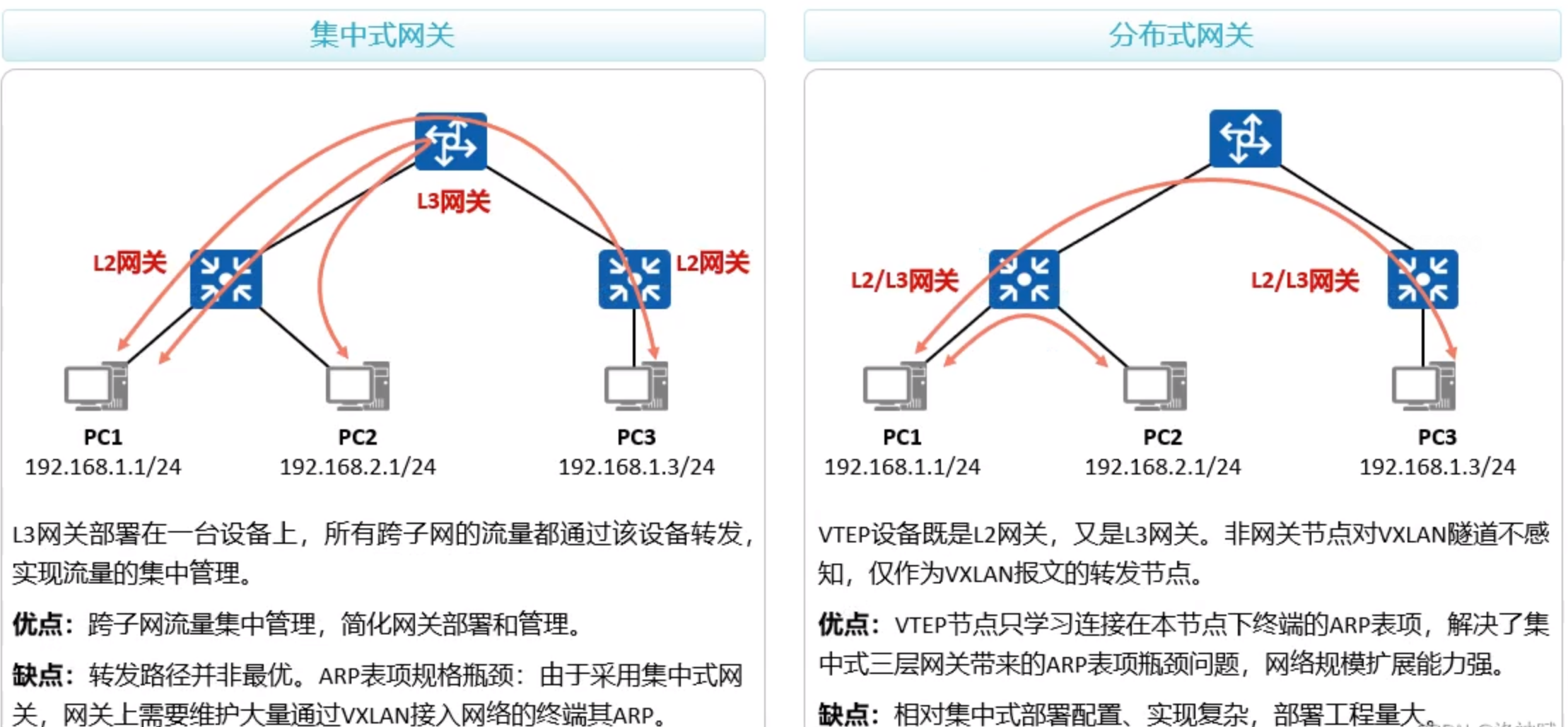

VXLAN集中式网关：
在L3Gateway三层转发模式下，VXLAN技术分为两种类型的网关，一种是集中式网关，另一种是分布式网关。对于集中式网关的配置我们可以通过静态方式或EVPN方式动态完成
集中式网关，只有一个VTEP设备作为L3GW，通常部署在网络核心层设备上，如核心交换机。所有跨 VXLAN Segment（虚拟扩展局域网段）的三层转发都由核心层的集中式网关处理 。因此存在以下优点及缺点。
优点：
- 管理方便，便于进行统一的安全策略配置，比如在网关处集中配置访问控制列表（ACL）、网络地址转换（NAT）、服务质量（QoS）等策略；
2.网络拓扑相对简单，对于网络规模较小、安全管控要求高的场景，集中式网关便于网络管理员集中管理和维护。
缺点：
1.容易形成网络瓶颈，因为所有跨段流量都要经过核心层的集中式网关，可能会产生次优路径问题，当网络规模扩大、流量增加时，可能导致网关处的处理压力过大，影响网络转发性能；
- 存在单点故障风险，如果集中式网关设备出现故障，会影响到整个网络的跨段通信。
3.集中式网关需要维护和记录所有主机的ARP记录，会导致可能超出ARP表的规格
VXLAN分布式网关：
分布式网关可存在多台VTEp设备作为L3GW，分布式网关将网关功能分散到接入层或汇聚层的 VTEP 设备上。本地跨 VXLAN 的流量可以直接在接入层的 VTEP 设备上进行三层转发，无需经过核心层的集中式网关，大大减少了数据转发的路径和延迟，提高了转发效率。例如，在同一机架内的不同 VXLAN 的虚拟机之间通信时，流量可以在接入交换机上快速完成转发，适合对延迟敏感的应用场景。对于分布式网关的布置我们一般通过结合"EVPN 控制平面协议进行配置。
优点：
1.可靠性强 ：由于网关功能分布在多台设备上，单个 VTEP 设备的故障只会影响局部的网络通信，不会导致整个网络的跨 VXLAN 通信中断。而且，华三的分布式网关设备通常支持丰富的冗余和高可靠性技术，如链路聚合、热备份等，进一步增强了网络的可靠性和容错能力。
2.扩展性好 ：当网络规模扩大时，只需要在新接入的 VTEP 设备上启用分布式网关功能，并通过 EVPN（以太网虚拟专用网）等协议与其他 VTEP 设备进行路由信息同步，即可实现网络的平滑扩展，无需对核心层设备进行大规模的升级改造，降低了网络扩展的成本和难度。
3.转发效率高 ：分布式网关将网关功能分散到接入层或汇聚层的 VTEP 设备上，如华三的 S5860 系列接入交换机。本地跨 VXLAN 的流量可以直接在接入层的 VTEP 设备上进行三层转发，无需经过核心层的集中式网关，大大减少了数据转发的路径和延迟，提高了转发效率。例如，在同一机架内的不同 VXLAN 的虚拟机之间通信时，流量可以在接入交换机上快速完成转发，适合对延迟敏感的应用场景。
缺点：
1.管理复杂度高 ：分布式网关需要在多台 VTEP 设备上进行配置和管理，相比集中式网关，管理的设备数量更多，配置项更分散。例如，要在所有分布式网关上统一配置一条安全策略，需要分别登录到每台设备进行操作，增加了管理的工作量和出错的概率。同时，不同设备之间的配置一致性也需要严格把控。
2.策略同步挑战 ：虽然可以通过 EVPN 等协议实现分布式网关之间的路由信息同步，但在实际应用中，要确保所有设备的策略（如安全策略、QoS 策略 ）完全同步仍然存在一定挑战。特别是在网络环境复杂、设备数量众多的情况下，可能会出现策略更新不及时或不一致的情况，影响网络的正常运行。
3.成本增加 ：分布式网关需要在多台 VTEP 设备上实现网关功能，这要求这些设备具备较高的性能和功能，可能需要采购更高规格的设备，增加了硬件成本。此外，由于管理复杂度的提高，也会带来运维成本的上升。
实验需求
R4为IP核心网络
R1和R2与服务器连接的VTEP设备，通过IP核心网络实现三层互通。
虚拟机PC连接交换机SW，通过VXLAN网络实现二层互通。

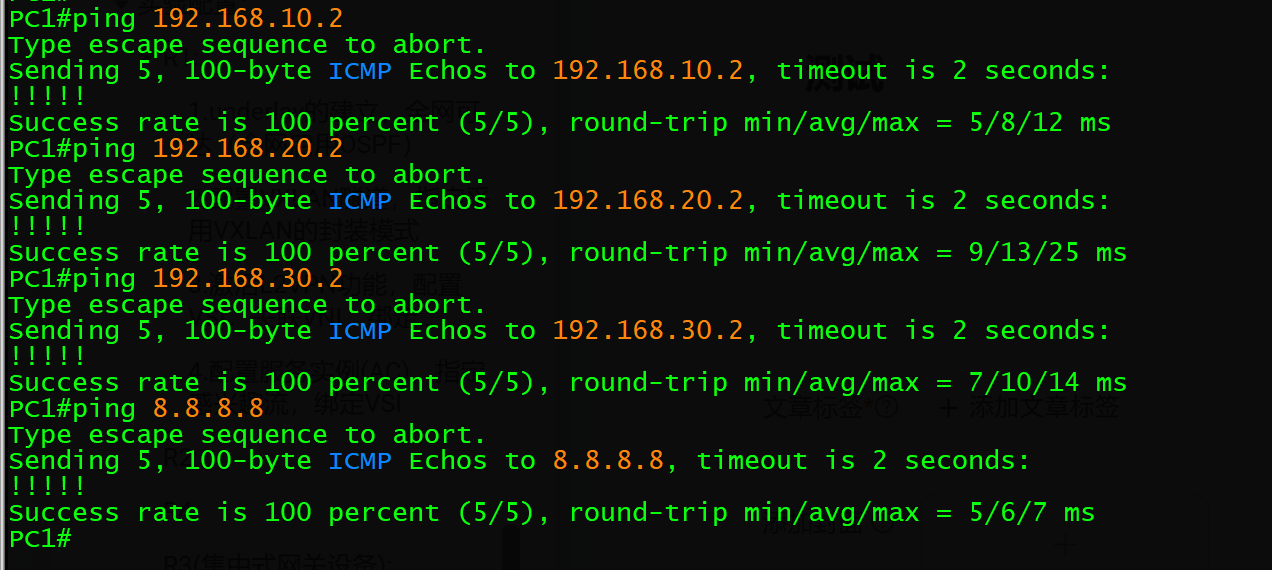

R3为各虚拟机PC的集中式网关，实现各虚拟机PC可访问外网8.8.8.8
实验步骤
在R1,R2,R3,R4设备上：
1.underlay的建立，全网可达（全网启用OSPF）
2.配置VXLAN隧道，指定采用VXLAN的封装模式
3.激活L2VPN功能，配置VSI，关联VNI，绑定VXLAN隧道
4.配置服务实例(AC)，指定感兴趣流，绑定VSI
在R3集中式网关设备上：
1.配置VSI接口，并配置IP地址。
2.将VSI接口关联到VSI实例中
3.匹配VM1，VM2和VM3的网段，并配置NAT

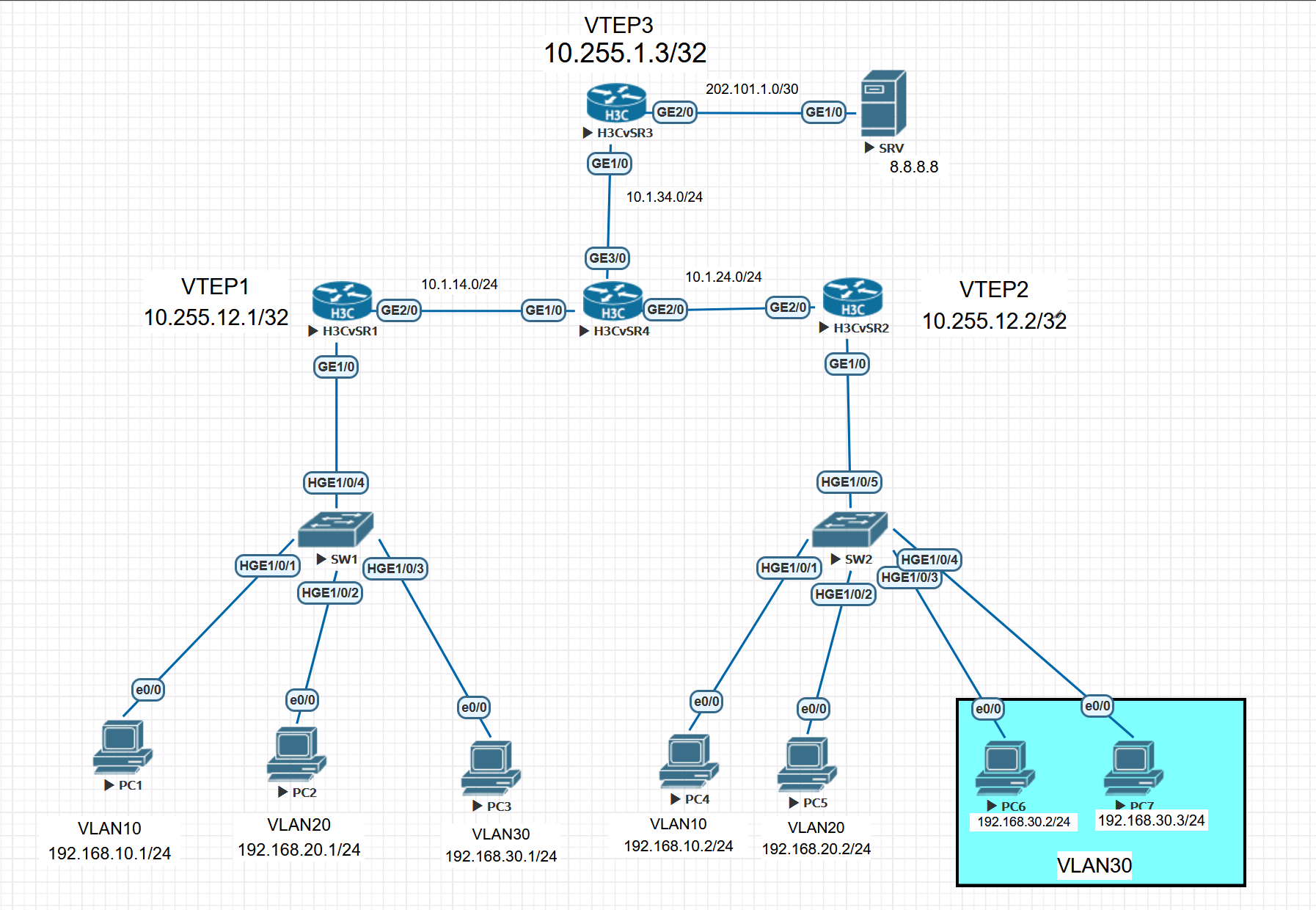

实验拓扑
实验配置：
R1:
1.underlay的建立，全网可达（全网启用OSPF）
[R1]int g2/0
[R1-GigabitEthernet2/0]ip address 10.1.14.1 24
[R1-GigabitEthernet2/0]quit
[R1]int lo 0
[R1-LoopBack0]ip address 10.255.12.1 32
[R1-LoopBack0]quit
[R1]int range g2/0 lo0
[R1-if-range]ospf 1 area 0
[R1-if-range]quit2.配置VXLAN隧道，指定采用VXLAN的封装模式
[R1]int Tunnel 12 mode vxlan ---指定采用VXLAN的封装模式
[R1-Tunnel12]source lo0 ---指定隧道源地址
[R1-Tunnel12]destination 10.255.12.2 ---指定隧道目的地址
[R1-Tunnel12]quit
[R1]int Tunnel 13 mode vxlan
[R1-Tunnel13]source lo0
[R1-Tunnel13]destination 10.255.1.3
[R1-Tunnel13]quit3.激活L2VPN功能，配置VSI，关联VNI，绑定VXLAN隧道
[R1]l2vpn enable ---激活L2VPN功能
[R1]vsi vm1 ---配置VSI
[R1-vsi-vm1]vxlan 10 ---关联VNI
[R1-vsi-vm1-vxlan-10]tunnel 12 ---绑定VXLAN隧道
[R1-vsi-vm1-vxlan-10]tunnel 13
[R1-vsi-vm1-vxlan-10]quit
[R1-vsi-vm1]quit
[R1]vsi vm2
[R1-vsi-vm2]vxlan 20
[R1-vsi-vm2-vxlan-20]tunnel 12
[R1-vsi-vm2-vxlan-20]tunnel 13
[R1-vsi-vm2-vxlan-20]quit
[R1-vsi-vm2]quit
[R1]vsi vm3
[R1-vsi-vm3]vxlan 30
[R1-vsi-vm3-vxlan-30]tunnel 12
[R1-vsi-vm3-vxlan-30]tunnel 13
[R1-vsi-vm3-vxlan-30]quit
[R1-vsi-vm3]quit
[R1]4.配置服务实例(AC)，指定感兴趣流，绑定VSI
[R1]int g1/0.10
[R1-GigabitEthernet1/0.10]vlan-type dot1q vid 10 ---指定感兴趣流
[R1-GigabitEthernet1/0.10]xconnect vsi vm1 ---绑定VSI
[R1-GigabitEthernet1/0.10]quit
[R1]int g1/0.20
[R1-GigabitEthernet1/0.20]vlan-type dot1q vid 20
[R1-GigabitEthernet1/0.20]xconnect vsi vm2
[R1-GigabitEthernet1/0.20]quit
[R1]int g1/0.30
[R1-GigabitEthernet1/0.30]vlan-type dot1q vid 30
[R1-GigabitEthernet1/0.30]xconnect vsi vm3
[R1-GigabitEthernet1/0.30]quitR2:
[R2]int g2/0
[R2-GigabitEthernet2/0]ip address 10.1.24.2 24
[R2-GigabitEthernet2/0]quit
[R2]int lo 0
[R2-LoopBack0]ip address 10.255.12.2 32
[R2-LoopBack0]quit
[R2]int range g2/0 lo0
[R2-if-range]ospf 1 area 0
[R2-if-range]quit
[R2]int Tunnel 12 mode vxlan
[R2-Tunnel12]source lo0
[R2-Tunnel12]destination 10.255.12.1
[R2-Tunnel12]quit
[R2]int Tunnel 23 mode vxlan
[R2-Tunnel23]source lo0
[R2-Tunnel23]destination 10.255.1.3
[R2-Tunnel23]quit
[R2]l2vpn enable
[R2]vsi vm1
[R2-vsi-vm1]vxlan 10
[R2-vsi-vm1-vxlan-10]tunnel 12
[R2-vsi-vm1-vxlan-10]tunnel 23
[R2-vsi-vm1-vxlan-10]quit
[R2-vsi-vm1]quit
[R2]vsi vm2
[R2-vsi-vm2]vxlan 20
[R2-vsi-vm2-vxlan-20]tunnel 12
[R2-vsi-vm2-vxlan-20]tunnel 23
[R2-vsi-vm2-vxlan-20]quit
[R2-vsi-vm2]quit
[R2]vsi vm3
[R2-vsi-vm3]vxlan 30
[R2-vsi-vm3-vxlan-30]tunnel 12
[R2-vsi-vm3-vxlan-30]tunnel 23
[R2-vsi-vm3-vxlan-30]quit
[R2-vsi-vm3]quit
[R2]int g1/0.10
[R2-GigabitEthernet1/0.10]vlan-type dot1q vid 10
[R2-GigabitEthernet1/0.10]xconnect vsi vm1
[R2-GigabitEthernet1/0.10]quit
[R2]int g1/0.20
[R2-GigabitEthernet1/0.20]vlan-type dot1q vid 20
[R2-GigabitEthernet1/0.20]xconnect vsi vm2
[R2-GigabitEthernet1/0.20]quit
[R2]int g1/0.30
[R2-GigabitEthernet1/0.30]vlan-type dot1q vid 30
[R2-GigabitEthernet1/0.30]xconnect vsi vm3
[R2-GigabitEthernet1/0.30]quitR4:
[R4]int g1/0
[R4-GigabitEthernet1/0]ip address 10.1.14.4 24
[R4-GigabitEthernet1/0]quit
[R4]int g2/0
[R4-GigabitEthernet2/0]ip add 10.1.24.4 24
[R4-GigabitEthernet2/0]quit
[R4]int g3/0
[R4-GigabitEthernet3/0]ip address 10.1.34.4 24
[R4-GigabitEthernet3/0]quit
[R4]int range g1/0 g2/0 g3/0
[R4-if-range]ospf 1 area 0R3(集中式网关设备):
1.创建VSI接口，并配置IP（网关）地址
2.将VSI接口关联到VSI实例中
3.NAT配置
[R3]int g1/0
[R3-GigabitEthernet1/0]ip address 10.1.34.3 24
[R3-GigabitEthernet1/0]quit
[R3]int g2/0
[R3-GigabitEthernet2/0]ip address 202.101.1.1 30
[R3-GigabitEthernet2/0]quit
[R3]int lo0
[R3-LoopBack0]ip address 10.255.1.3 32
[R3-LoopBack0]quit
[R3]int range g1/0 lo 0
[R3-if-range]ospf 1 area 0
[R3-if-range]quit
###创建VXLAN隧道
[R3]int Tunnel 13 mode vxlan
[R3-Tunnel13]source lo 0
[R3-Tunnel13]destination 10.255.12.1
[R3-Tunnel13]quit
[R3]int Tunnel 23 mode vxlan
[R3-Tunnel23]source lo 0
[R3-Tunnel23]destination 10.255.12.2
[R3-Tunnel23]quit
###开启L2vpn功能
[R3]l2vpn enable
###创建VSI实例
[R3]vsi vm1
[R3-vsi-vm1]vxlan 10
[R3-vsi-vm1-vxlan-10]tunnel 13
[R3-vsi-vm1-vxlan-10]tunnel 23
[R3-vsi-vm1-vxlan-10]quit
[R3-vsi-vm1]quit
[R3]vsi vm2
[R3-vsi-vm2]vxlan 20
[R3-vsi-vm2-vxlan-20]tunnel 13
[R3-vsi-vm2-vxlan-20]tunnel 23
[R3-vsi-vm2-vxlan-20]quit
[R3-vsi-vm2]quit
[R3]vsi vm3
[R3-vsi-vm3]vxlan 30
[R3-vsi-vm3-vxlan-30]tunnel 13
[R3-vsi-vm3-vxlan-30]tunnel 23
[R3-vsi-vm3-vxlan-30]quit
[R3-vsi-vm3]quit
###创建VSI接口，并配置IP（网关）地址
[R3]int Vsi-interface 10
[R3-Vsi-interface10]ip address 192.168.10.254 24
[R3-Vsi-interface10]quit
[R3]int Vsi-interface 20
[R3-Vsi-interface20]ip address 192.168.20.254 24
[R3-Vsi-interface20]quit
[R3]int Vsi-interface 30
[R3-Vsi-interface30]ip address 192.168.30.254 24
[R3-Vsi-interface30]quit
###将VSI接口关联到VSI实例中
[R3]vsi vm1
[R3-vsi-vm1]gateway Vsi-interface 10
[R3-vsi-vm1]quit
[R3]vsi vm2
[R3-vsi-vm2]gateway Vsi-interface 20
[R3-vsi-vm2]quit
[R3]vsi vm3
[R3-vsi-vm3]gateway Vsi-interface 30
[R3-vsi-vm3]quit
###NAT配置
[R3]access-list basic 2000
[R3-acl-ipv4-basic-2000]rule permit source 192.168.10.0 0.0.0.255
[R3-acl-ipv4-basic-2000]rule permit source 192.168.20.0 0.0.0.255
[R3-acl-ipv4-basic-2000]rule permit source 192.168.30.0 0.0.0.255
[R3-acl-ipv4-basic-2000]quit
[R3]int g2/0
[R3-GigabitEthernet2/0]nat outbound 2000
[R3-GigabitEthernet2/0]quit
[R3]ip route-static 0.0.0.0 0.0.0.0 202.101.1.2SRV:
[SRV]int g1/0
[SRV-GigabitEthernet1/0]ip address 202.101.1.2 30
[SRV-GigabitEthernet1/0]quit
[SRV]int lo 0
[SRV-LoopBack0]ip address 8.8.8.8 32
[SRV-LoopBack0]quitSW1：
[SW1]vlan 10 20 30
[SW1]int HundredGigE 1/0/4
[SW1-HundredGigE1/0/4]port link-mode bridge
[SW1-HundredGigE1/0/4]port link-type trunk
[SW1-HundredGigE1/0/4]port trunk permit vlan 10 20 30
[SW1-HundredGigE1/0/4]quit
[SW1]int HundredGigE 1/0/1
[SW1-HundredGigE1/0/1]port link-mode bridge
[SW1-HundredGigE1/0/1]port link-type access
[SW1-HundredGigE1/0/1]port access vlan 10
[SW1-HundredGigE1/0/1]quit
[SW1]int HundredGigE 1/0/2
[SW1-HundredGigE1/0/2]port link-mode bridge
[SW1-HundredGigE1/0/2]port link-type access
[SW1-HundredGigE1/0/2]port access vlan 20
[SW1-HundredGigE1/0/2]quit
[SW1]int HundredGigE 1/0/3
[SW1-HundredGigE1/0/3]port link-mode bridge
[SW1-HundredGigE1/0/3]port link-type access
[SW1-HundredGigE1/0/3]port access vlan 30
[SW1-HundredGigE1/0/3]quitSW2：
[SW2]vlan 10 20 30
[SW2]int HundredGigE1/0/5
[SW2-HundredGigE1/0/5]port link-mode bridge
[SW2-HundredGigE1/0/5]port link-type trunk
[SW2-HundredGigE1/0/5]port trunk permit vlan 10 20 30
[SW2-HundredGigE1/0/5]quit
[SW2]int HundredGigE1/0/1
[SW2-HundredGigE1/0/1]port link-mode bridge
[SW2-HundredGigE1/0/1]port link-type access
[SW2-HundredGigE1/0/1]port access vlan 10
[SW2-HundredGigE1/0/1]quit
[SW2]int HundredGigE1/0/2
[SW2-HundredGigE1/0/2]port link-mode bridge
[SW2-HundredGigE1/0/2]port link-type access
[SW2-HundredGigE1/0/2]port access vlan 20
[SW2-HundredGigE1/0/2]quit
[SW2]int HundredGigE1/0/3
[SW2-HundredGigE1/0/3]port link-mode bridge
[SW2-HundredGigE1/0/3]port link-type access
[SW2-HundredGigE1/0/3]port access vlan 30
[SW2-HundredGigE1/0/3]quit
[SW2]int HundredGigE1/0/4
[SW2-HundredGigE1/0/4]port link-mode bridge
[SW2-HundredGigE1/0/4]port link-type access
[SW2-HundredGigE1/0/4]port access vlan 30
[SW2-HundredGigE1/0/4]quitPC（用思科路由器模拟）：
PC1(config)#no ip routing
PC1(config)#ip default-gateway 192.168.10.254
PC1(config)#int e0/0
PC1(config-if)#ip address 192.168.10.1 255.255.255.0
PC1(config-if)#no shutdown
PC2(config)#no ip routing
PC2(config)#ip default-gateway 192.168.20.254
PC2(config)#int e0/0
PC2(config-if)#ip address 192.168.20.1 255.255.255.0
PC2(config-if)#no shudown
PC3(config)#no ip routing
PC3(config)#ip default-gateway 192.168.30.254
PC3(config)#int e0/0
PC3(config-if)#ip address 192.168.30.1 255.255.255.0
PC3(config-if)#no shutdown
PC4-PC7上的配置与上述一致，仅IP地址和默认网关有变，略 测试
通过ping测试发现PC1可以实现上网，并且PC间跨VXLAN设备之间可以实现通信，实验成功！
抓包：

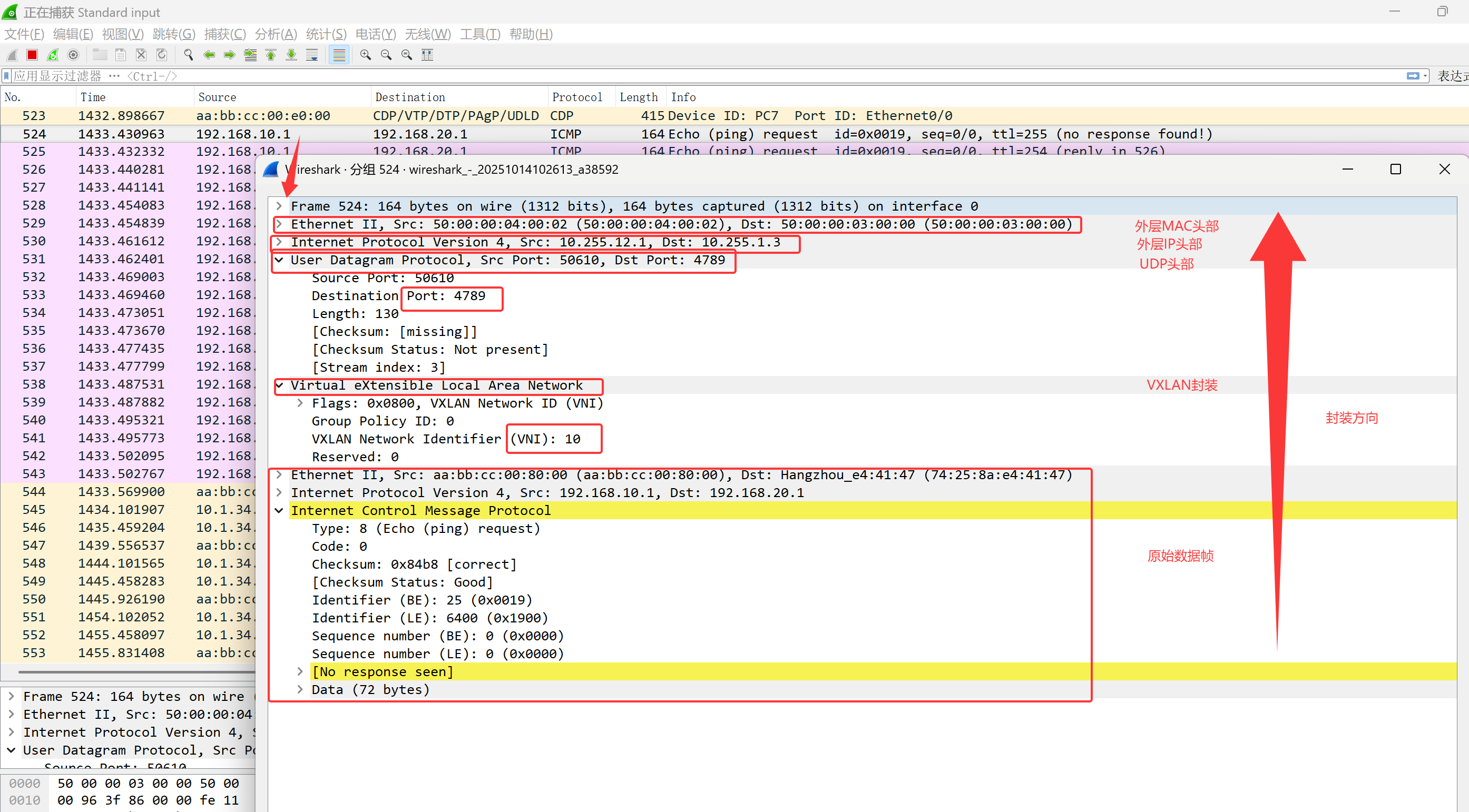

这里抓R3的g1/0接口，使用PC1 ping PC4实现跨VXLAN通信时抓包如下图所示：
分析PC1去访问PC2的具体通信流程：
通过抓包我们可以发现，当PC1访问PC2时明明PC1只发送了5个ICMP包，那么为什么R3的g1/0链路上会抓到20个ICMP包呢，下面我们来具体分析一下，
由于R3是该VXLAN网络中的集中式网关设备，因此所有跨 VXLAN Segment（虚拟扩展局域网段）的三层转发都由核心层的集中式网关处理，下面我们来一起具体分析一下PC1去访问PC2的整个通信过程。
已知：
PC1 属于 VNI 10（网段 192.168.10.0/24）；
PC2 属于 VNI 20（网段 192.168.20.0/24）；
R1是 L2 网关（同时作为 VTEP，处理 VXLAN 封装 / 解封装）
R2 是 L2 网关（同时作为 VTEP，处理 VXLAN 封装 / 解封装）
R3 是集中式 L3 网关（处理跨 VNI 的三层转发）。
第一步：PC1 发数据到 L2 网关（R1）
PC1（192.168.10.1）要访问 PC2（192.168.20.1），先将原始数据（二层以太网帧，目的 IP 192.168.20.1）发给本地 L2 网关 R1。
第二步：L2 网关封装并转发到 L3 网关（R3）
R1 识别到目标 IP（192.168.20.1）属于其他 VNI（VNI 20），于是对原始数据进行VXLAN封装（包含源 VNI 10、对端 L3 网关 R3 的 IP 等信息）；
然后通过 VXLAN 隧道（Tunnel13，R1 到 R3 的VXLAN隧道），将封装后的报文转发到 R3（L3 网关）。
第三步：L3 网关解封装并转发到目标 L2 网关（R1）

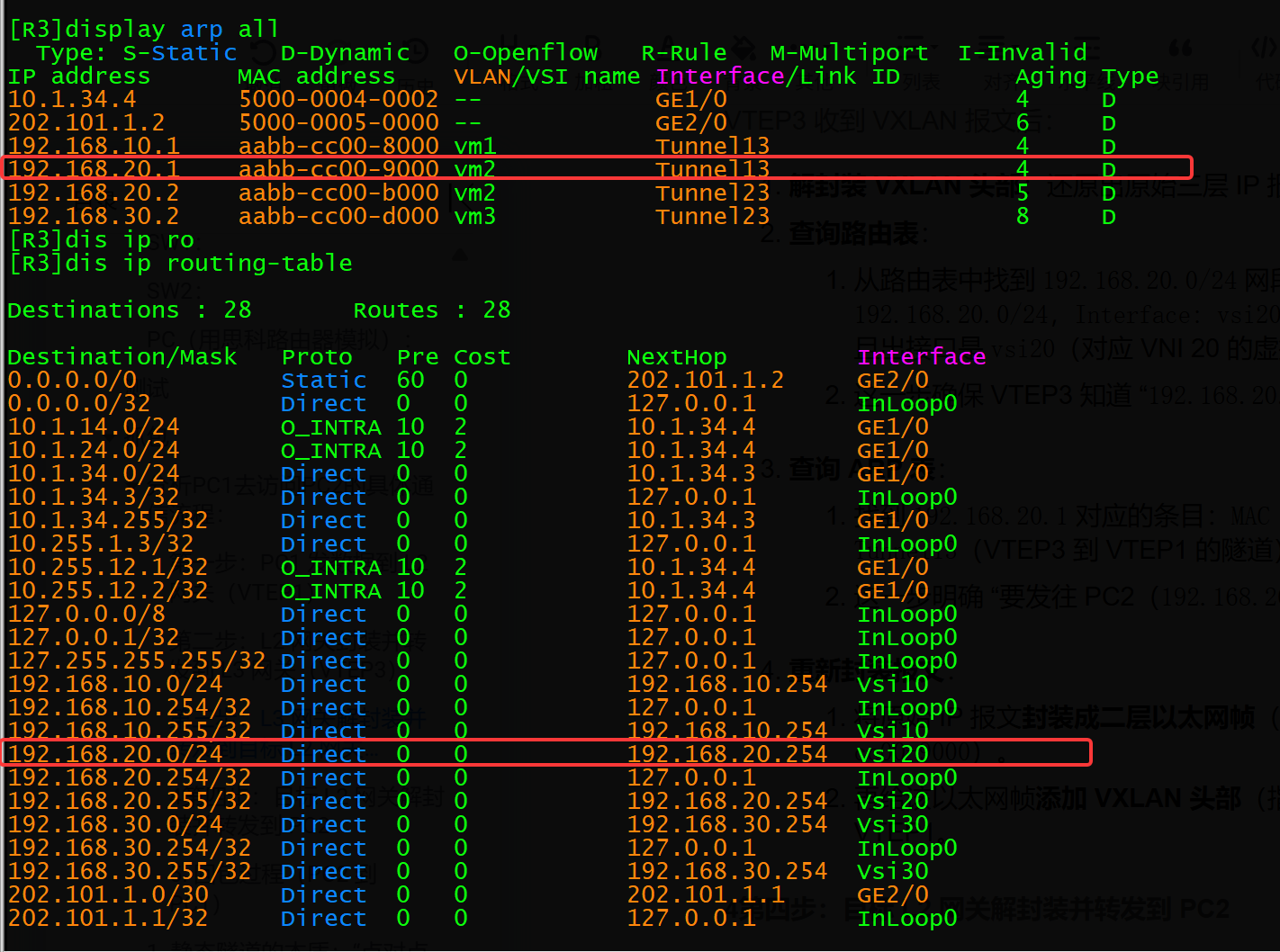

R3 收到 VXLAN 报文后：
- 解封装 VXLAN 头部 ：还原出原始三层 IP 报文，目的 IP 为
192.168.20.1（PC2 的 IP）。 - 查询路由表：
- 从路由表中找到
192.168.20.0/24网段的路由条目，且出接口是vsi20（对应 VNI 20 的虚拟接口）。 - 这一步确保 R3 知道 "
192.168.20.0/24网段属于本地可转发的 VNI 20 域"。
- 从路由表中找到
- 查询 ARP 表：
- 找到
192.168.20.1对应的条目：MAC address: aabb-cc00-9000，Interface/Link ID: Tunnel13（R3 到 R1 的VXLAN隧道）。 - 这一步明确 "要发往 PC2（
192.168.20.1），需要通过Tunnel13隧道转发"。
- 找到
- 重新封装报文：
- 将原始 IP 报文封装成二层以太网帧 （源 MAC 为 R3 的 MAC，目的 MAC 为
aabb-cc00-9000）。 - 再给该以太网帧添加 VXLAN 头部 （指定 VNI 为 20），通过
Tunnel13隧道转发给 R1。
- 将原始 IP 报文封装成二层以太网帧 （源 MAC 为 R3 的 MAC，目的 MAC 为
第四步：目标 L2 网关解封装并转发到 PC2
R1 收到 L3 网关转发的 IP 报文后：
识别到目标 IP 是本地 VNI 20 内的 PC2；
去掉 VXLAN 封装（因为现在要发给本地 VNI 内的终端），将原始数据转发给 PC2（192.168.20.1）。
回包过程（PC2 到 PC1）
PC2 回包时，流程相反：
PC2 发数据到 R1（L2 网关）；
R1 封装成 VXLAN 报文，通过隧道发给 R3（L3 网关）；
R3 解封装后，根据自身路由表以及ARP表，将数据包转发给 R1；
R1 解封装后发给 PC1。
关于PC1 发 5 个请求，却在 R3 的 g1/0 抓到 20 个 ICMP 包，其具体原因如下：
-
去程流量（PC1→PC2）：
- PC1 发 5 个 ICMP 请求 → R1 封装成 VXLAN 报文 → 通过 Tunnel13 发给 R3。
- R3 解封装后，重新封装成 VXLAN 报文 → 通过 Tunnel13 发给 R1。
- 这部分在 R3 的 g1/0 会抓到 5 个 "R1→R3" 的请求封装包 + 5 个 "R3→R1" 的转发封装包（共 10 个）。
-
回程流量（PC2→PC1）：
- PC2 发 5 个 ICMP 响应 → R1 封装成 VXLAN 报文 → 通过 Tunnel13 发给 R3。
- R3 解封装后，重新封装成 VXLAN 报文 → 通过 Tunnel13 发给 R1。
- 这部分在 R3 的 g1/0 会抓到 5 个 "R1→R3" 的响应封装包 + 5 个 "R3→R1" 的转发封装包（共 10 个）。
-
总计：去程 10 个 + 回程 10 个 = 20 个 ICMP 相关包，导致R3设备链路处理数据包资源的压力较大。
进一步体现了VXLAN集中式网关的弊端：
①产生了次优路径：
按正常二层逻辑：PC1（VNI 10）和 PC2（VNI 20）均直接接入同一 L2 网关 VTEP1，理论上跨 VNI 通信可在 VTEP1 本地完成三层转发（若采用分布式网关，让 VTEP1 具备 L3 网关能力）；但在集中式架构下，流量却必须 "绕路" 到核心层的 VTEP3，形成次优路径：
理想最优路径：PC1 → R1（本地 L3 转发）→ PC2（无需经过 R3，转发距离最短、延迟最低）；
实际次优路径：PC1 → R1 → 隧道 13 → R3（解封装 + 路由查询 + 重新封装）→ VXLAN隧道 13 → R1 → PC2（流量在 R1 与 R3 之间往返，多走 "冤枉路"）。
②集中式网关容易成为性能瓶颈：
当网络中跨 VNI 通信的流量较大时，集中式网关容易成为性能瓶颈，因为它需要处理大量的数据包解封装、路由查询、重新封装等操作，可能导致转发延迟增加，甚至出现丢包现象，影响网络整体的传输效率。
③设备资源消耗高：
集中式网关要维护大量的路由表、ARP 表等信息，尤其是在大规模网络环境中，随着接入终端数量的增多，这些表项的规模会急剧扩大，对网关设备的内存、CPU 等资源消耗极大，可能导致设备运行负荷过高，稳定性下降。
④存在单点故障隐患：
一旦集中式网关设备出现故障，整个网络中所有跨 VXLAN Segment 的通信都会中断，造成严重的网络服务不可用问题，缺乏冗余备份机制时，可靠性难以保障。
查看L2vpn的MAC地址表以及LINK ID

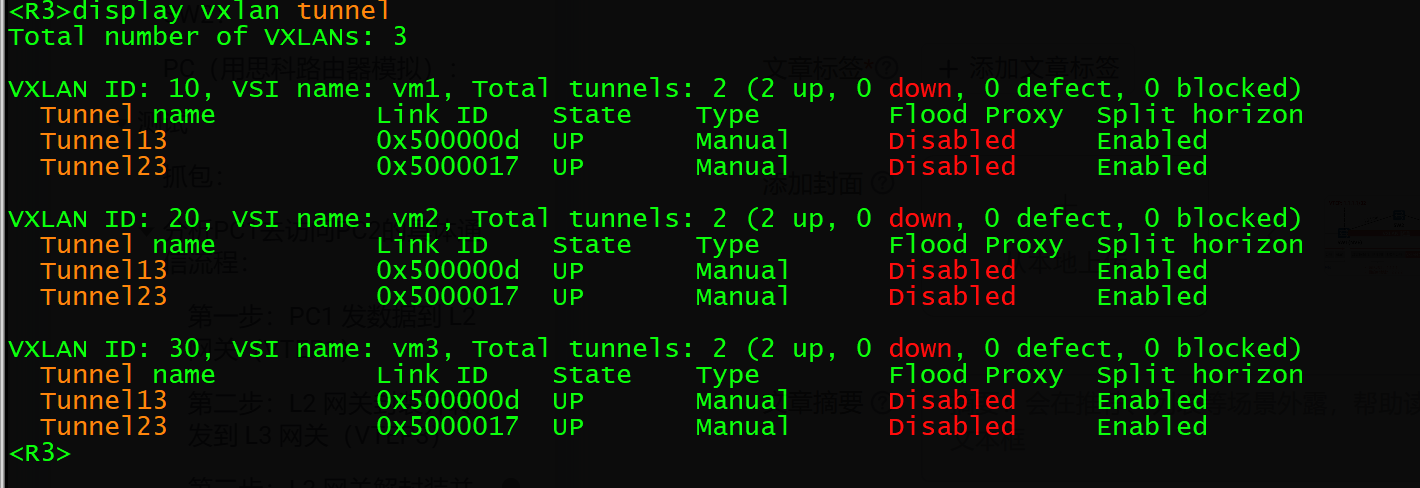

R3\]display l2vpn mac-address \[R1\]display l2vpn vsi name vm1 verbose **LINK ID表示的是 "到达该 ARP 条目中对应 IP 地址的下一跳出接口或隧道"，**通过查R1的mac地址表发现其中记录的PC1和PC2和PC3的MAC地址信息其对应的LINK ID等于0，进一步使用以下命令发现，这个LINK ID 0就对应单臂路由子接口   #### 查看Tunnel信息  ### 配置文档 R1： sysname R1 # ospf 1 area 0.0.0.0 # l2vpn enable # vsi vm1 vxlan 10 tunnel 12 tunnel 13 # vsi vm2 vxlan 20 tunnel 12 tunnel 13 # vsi vm3 vxlan 30 tunnel 12 tunnel 13 # interface LoopBack0 ip address 10.255.12.1 255.255.255.255 ospf 1 area 0.0.0.0 # interface GigabitEthernet1/0 port link-mode route # interface GigabitEthernet1/0.10 vlan-type dot1q vid 10 xconnect vsi vm1 # interface GigabitEthernet1/0.20 vlan-type dot1q vid 20 xconnect vsi vm2 # interface GigabitEthernet1/0.30 vlan-type dot1q vid 30 xconnect vsi vm3 # interface GigabitEthernet2/0 port link-mode route ip address 10.1.14.1 255.255.255.0 ospf 1 area 0.0.0.0 # interface Tunnel12 mode vxlan source LoopBack0 destination 10.255.12.2 # interface Tunnel13 mode vxlan source LoopBack0 destination 10.255.1.3 # R2： sysname R2 # l2vpn enable # vsi vm1 vxlan 10 tunnel 12 tunnel 23 # vsi vm2 vxlan 20 tunnel 12 tunnel 23 # vsi vm3 vxlan 30 tunnel 12 tunnel 23 # interface LoopBack0 ip address 10.255.12.2 255.255.255.255 ospf 1 area 0.0.0.0 # interface GigabitEthernet1/0 port link-mode route # interface GigabitEthernet1/0.10 vlan-type dot1q vid 10 xconnect vsi vm1 # interface GigabitEthernet1/0.20 vlan-type dot1q vid 20 xconnect vsi vm2 # interface GigabitEthernet1/0.30 vlan-type dot1q vid 30 xconnect vsi vm3 # interface GigabitEthernet2/0 port link-mode route ip address 10.1.24.2 255.255.255.0 ospf 1 area 0.0.0.0 # interface Tunnel12 mode vxlan source LoopBack0 destination 10.255.12.1 # interface Tunnel23 mode vxlan source LoopBack0 destination 10.255.1.3 R3： sysname R3 # l2vpn enable # vsi vm1 gateway vsi-interface 10 vxlan 10 tunnel 13 tunnel 23 # vsi vm2 gateway vsi-interface 20 vxlan 20 tunnel 13 tunnel 23 # vsi vm3 gateway vsi-interface 30 vxlan 30 tunnel 13 tunnel 23 # interface LoopBack0 ip address 10.255.1.3 255.255.255.255 ospf 1 area 0.0.0.0 # interface GigabitEthernet1/0 port link-mode route ip address 10.1.34.3 255.255.255.0 ospf 1 area 0.0.0.0 # interface GigabitEthernet2/0 port link-mode route ip address 202.101.1.1 255.255.255.252 nat outbound 2000 # interface Vsi-interface10 ip address 192.168.10.254 255.255.255.0 # interface Vsi-interface20 ip address 192.168.20.254 255.255.255.0 # interface Vsi-interface30 ip address 192.168.30.254 255.255.255.0 # interface Tunnel13 mode vxlan source LoopBack0 destination 10.255.12.1 # interface Tunnel23 mode vxlan source LoopBack0 destination 10.255.12.2 # ip route-static 0.0.0.0 0 202.101.1.2 # acl basic 2000 rule 0 permit source 192.168.10.0 0.0.0.255 rule 5 permit source 192.168.20.0 0.0.0.255 rule 10 permit source 192.168.30.0 0.0.0.255 R4： sysname R4 # interface GigabitEthernet1/0 port link-mode route ip address 10.1.14.4 255.255.255.0 ospf 1 area 0.0.0.0 # interface GigabitEthernet2/0 port link-mode route ip address 10.1.24.4 255.255.255.0 ospf 1 area 0.0.0.0 # interface GigabitEthernet3/0 port link-mode route ip address 10.1.34.4 255.255.255.0 ospf 1 area 0.0.0.0 SW1： sysname SW1 # vlan 10 # vlan 20 # vlan 30 # interface HundredGigE1/0/1 port link-mode bridge port access vlan 10 # interface HundredGigE1/0/2 port link-mode bridge port access vlan 20 # interface HundredGigE1/0/3 port link-mode bridge port access vlan 30 # interface HundredGigE1/0/4 port link-mode bridge port link-type trunk port trunk permit vlan 1 10 20 30 SW2： sysname SW2 # vlan 10 # vlan 20 # vlan 30 # interface HundredGigE1/0/1 port link-mode bridge port access vlan 10 # interface HundredGigE1/0/2 port link-mode bridge port access vlan 20 # interface HundredGigE1/0/3 port link-mode bridge port access vlan 30 # interface HundredGigE1/0/4 port link-mode bridge port access vlan 30 # interface HundredGigE1/0/5 port link-mode bridge port link-type trunk port trunk permit vlan 1 10 20 30
