问题

RK android8.1编译出来的system分区同样是1.5G大小，会比mtk8.1的多占用300M左右空间。

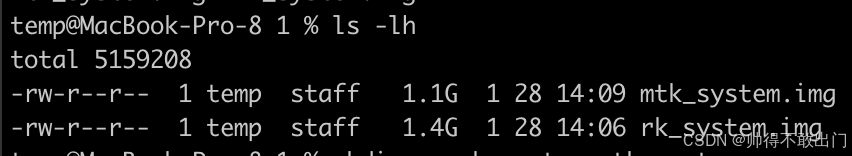

双方都是Android8.1的系统，如下mtk是1.1G，而rk的是1.4G，而且rk还是裁剪过应用的：

核心思路是对比双方 system 分区的文件结构和大小，先量化差异，再定位具体文件 / 模块。

分析

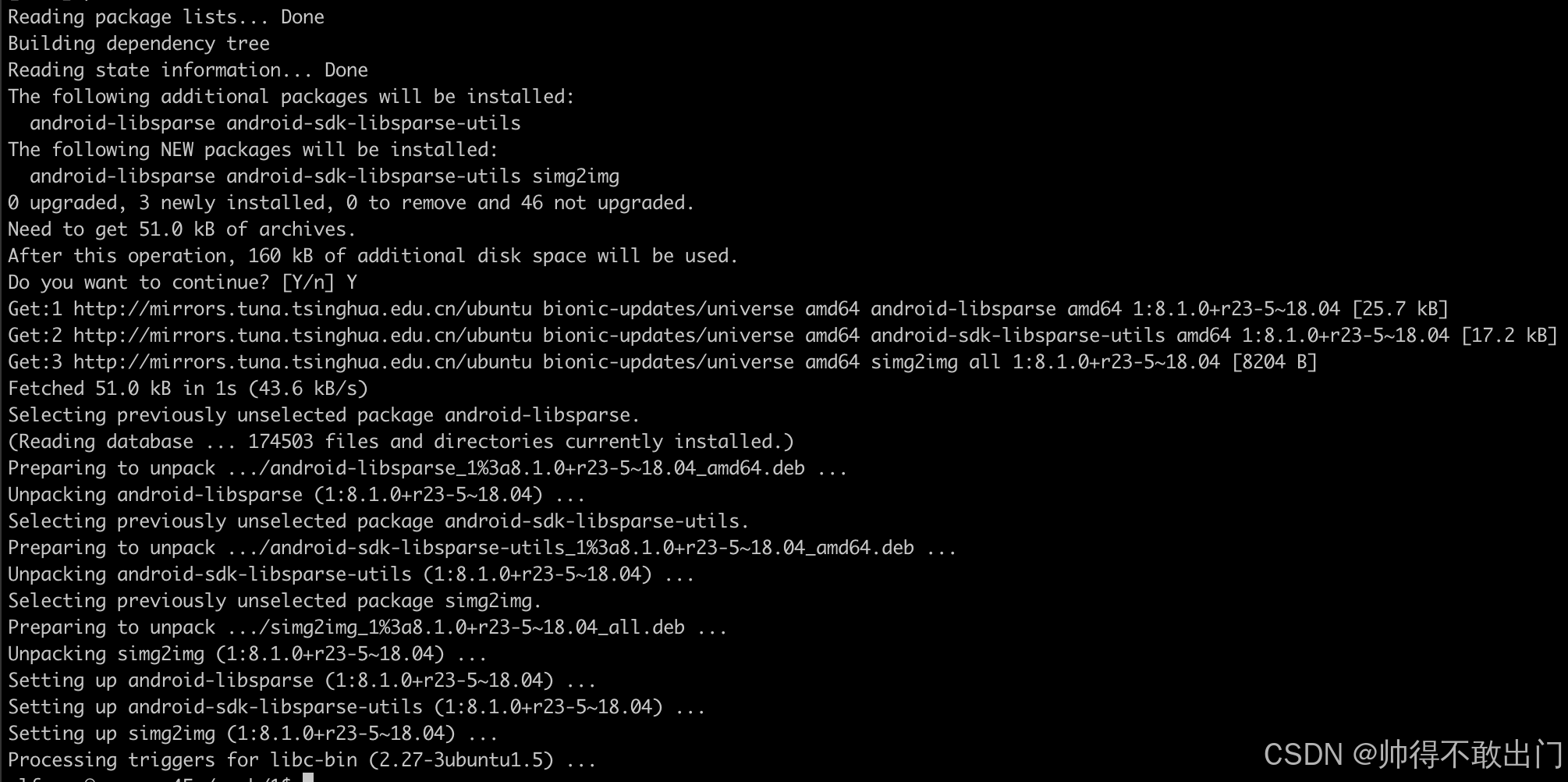

安装simg2img

如果是ubuntu请使用

sudo apt install simg2img

提取并挂载双方的 system.img

首先需要把编译出的system.img挂载到本地，方便查看文件详情：

# 1. 创建挂载目录
mkdir -p rk_system mtk_system

# 2. 挂载RK的system.img（Android 8.1多为ext4格式）
# 先确认img格式，若为sparse img，先转换为raw img
simg2img rk_system.img rk_system_raw.img
mount -o loop rk_system_raw.img rk_system

# 3. 挂载MTK的system.img
simg2img mtk_system.img mtk_system_raw.img
mount -o loop mtk_system_raw.img mtk_system

上面mout指令可能要加sudo。

建议在ubuntu环境下操作，在macOS下，使用mount指令挂载时，会遇到一系列问题：

不指定-t会报以下错误：

mount -o noloop rk_system_raw.img rk_system
mount: You must specify a filesystem type with -t.

加了-t ext4会报以下错误：

 mount -t ext4 rk_system_raw.img rk_system
mount: exec /Library/Filesystems/ext4.fs/Contents/Resources/mount_ext4 for /Users/temp/Downloads/1/rk_system: No such file or directory
mount: /Users/temp/Downloads/1/rk_system failed with 72

提示找不到mount_ext4工具 ------ 这是因为 macOS 默认不支持 ext4 文件系统（ext4 是 Linux 专属文件系统），所以直接用 mount 命令挂载会报错。

尝试安装ext4fuse又报错：

brew install ext4fuse
ext4fuse: Linux is required for this software.
libfuse@2: Linux is required for this software.
Error: ext4fuse: Unsatisfied requirements failed this build.

macOS遇到些问题，建议还是安装docker ubuntu来进行分析。

分析空间占用

通过工具对比双方文件大小、目录占比，定位差异点：

# 按目录统计大小（找出占比最大的目录）
# RK侧
du -h --max-depth=1 rk_system/ | sort -hr > rk_system_size.txt
# MTK侧
du -h --max-depth=1 mtk_system/ | sort -hr > mtk_system_size.txt

# 对比关键目录（重点关注以下目录）
# - app/：预装应用
# - lib/、lib64/：库文件
# - framework/：框架层文件
# - bin/、xbin/：可执行文件
# - etc/：配置文件
# - priv-app/：系统核心应用

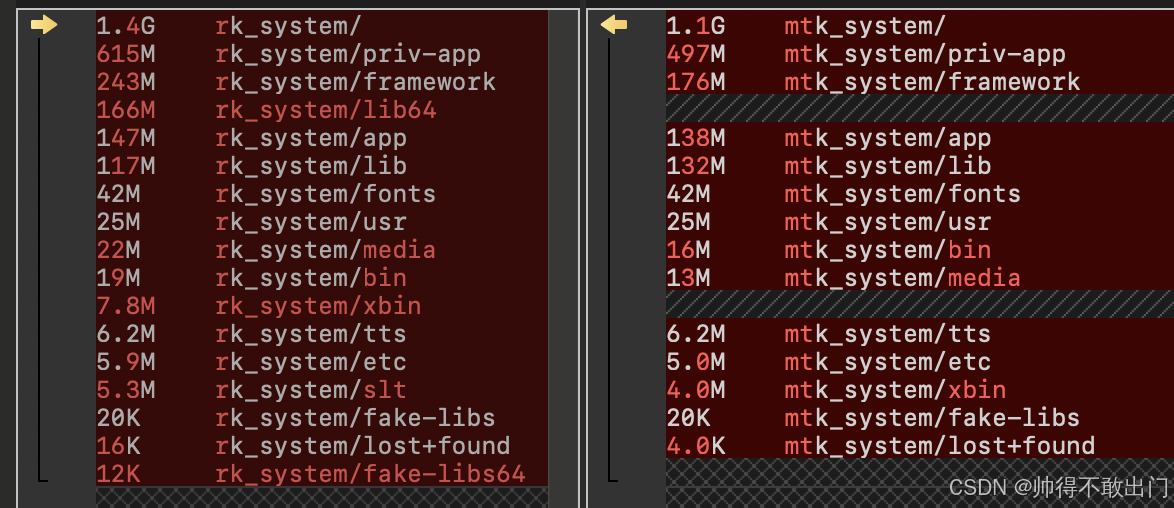

更便利的方式是直接使用对比工具对比rk_system_size.txt与mtk_system_size.txt

如下图：

可以很清晰看出问题在哪里，

1. priv-app rk是615M，mtk是497M，rk大了118M.
2. framework rk是243M, mtk是176M, rk大了67M.
3. lib64. rk是166M，mtk没有，rk大了166M.
   就这三大项，rk大了351M，其它小项忽略不计。

定位具体差异文件

针对占比差异大的目录，进一步细化：

# 列出RK大目录下每个文件的大小（按大小排序）
du -h rk_system/priv-app/*  > rk_priv-app_size.txt
# 同理对比MTK
du -h mtk_system/priv-app/*  > mtk_priv-app_size.txt

du -h rk_system/framework/* | sort -hr > rk_framework_size.txt
du -h mtk_system/framework/* | sort -hr > mtk_framework_size.txt

通过对比，发现priv-app大的原因是因为rk多内置了一些应用，这些应用又是必须的，这块裁剪不了。

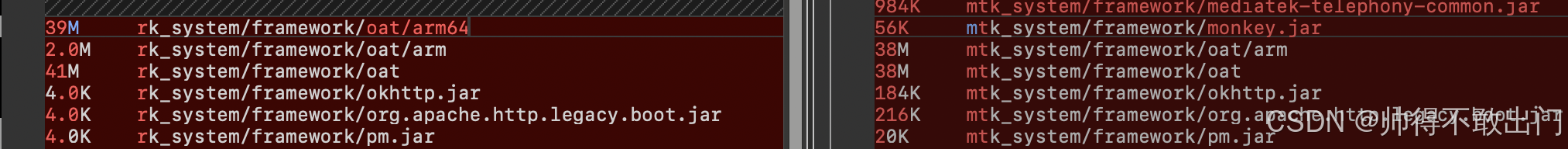

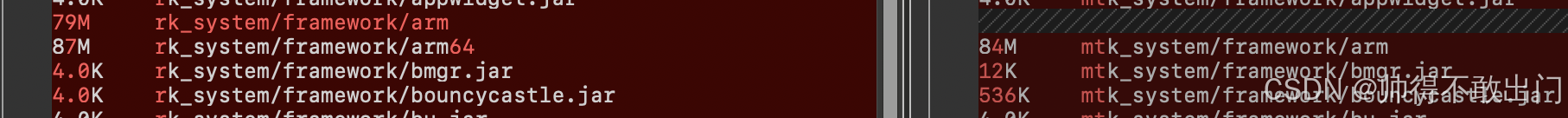

重点分析framework大的原因，如下图：

把重点大的点拷贝出来, 可以发现都是多出的64位文件夹：

87M	rk_system/framework/arm64
39M	rk_system/framework/oat/arm64

所以可以得出结论，rk固件分区占用大的原因是因为它不仅把32的支持加了进来，还把64位的支持也加进去。

裁剪

要把分区大小减下来，有2个方向，一是把64位的支持去掉，只保留32位的。

另外一种是把system应用裁剪一些（这种方法裁剪的空间不多），可参照这篇文章RK Android8系统应用裁剪
