24. LAD和STL编程形式的区别

PLC的LAD（梯形图）和STL（语句表）是两种最常用的编程形式，它们在表现形式、特点和适用性上存在显著区别，但可以相互关联。具体区别和联系如下：

一、核心区别

|----------|--------------------------------------------|-----------------------------------------------|
| 特性 | LAD（梯形图） | STL（语句表） |
| 表现形式 | 图形化 ，由触点、线圈、功能框等图形符号构成，类似于电气控制原理图。 | 文本化 ，由助记符指令 （如LD、A、O、=）按顺序编写，类似于汇编语言。 |
| 直观性 | 非常直观易懂 。逻辑关系一目了然，符合电气工程师的思维习惯，易于设计和维护。 | 不直观，抽象 。需要熟悉指令集，逻辑流隐藏在指令顺序中，可读性较差。 |
| 编程特点 | 以独立的网络块 为单位。每个网络块从左母线开始，包含一个完整的逻辑"梯级"。 | 可以严格按网络块为单位编写 ，也可以连续编写 （无视网络块结构）。 |
| 程序长度 | 图形占空间大，程序显得较长 （在软件中占用更多显示空间）。 | 代码简洁、紧凑 ，用更少的文本表达相同的逻辑。 |

二、关键联系与转换规则

可相互转换的条件：

只有当STL程序也严格按照LAD的每个独立网络块为单位进行编写 时，LAD和STL程序才能通过编程软件实现相互无缝转换，并且两者基本上是一一对应的。

无法转换的情况：

如果STL程序是连续编写 的（即没有遵循LAD的网络块结构），那么即使逻辑功能相同，编程软件也无法将其自动转换回清晰正确的LAD形式。这是编程时必须注意的重要事项。

三、应用场景与选择建议

LAD（首选推荐） ：适用于绝大多数应用场景，特别是：
- 逻辑控制、顺序控制。
- 团队协作、程序调试和维护（因其直观性）。
- 初学者和电气背景的工程师。
STL（特定场景） ：通常由经验丰富的程序员在特定需求下使用，例如：
- 需要更精细的控制和优化（如操作累加器、直接寻址）。
- 实现复杂的算法或LAD难以表达的逻辑。
追求极致的程序执行速度和代码精简。

四、从LAD到STL的手工转换方法（核心技能）

核心方法：对每个独立的LAD网络块，将其分成若干小块，按照'从左到右、从上到下'的原则对每个小块进行STL编程，然后将这些程序块连接起来，就完成了该网络块的STL程序。

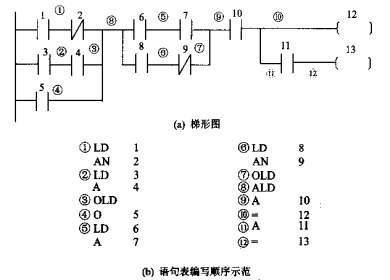

（图片摘自《现代电气控制及PLC应用技术》(王永华)）
这个过程能极大地帮助编程者深入理解PLC程序执行的底层原理和扫描顺序。

总结

简而言之，LAD是面向逻辑和可视化的"工程图" ，而STL是面向处理器和执行的"指令集" 。它们服务于同一目标，但呈现方式不同。遵循"按网络块编程"的约定，是保持两种形式可互转、程序可读可维护的关键。 掌握两者，尤其是理解其间的转换，是深入学习PLC编程技术的重要一环。
