在工业电机驱动、变频空调及高性能开关电源等高压、高可靠性应用中，驱动芯片的集成保护功能、抗干扰能力与高压耐受性成为系统设计的核心。EG2136S 作为屹晶微电子三相驱动系列的"高压安全卫士"，将三路600V耐压的半桥驱动器、丰富的硬件保护（欠压、过流、使能关断、噪声滤波）以及负逻辑输入接口集成于SOP28封装内。其输出电流（0.2A/0.35A）虽定位于驱动中小功率器件，但凭借其全面的故障管理能力，为高压三相系统提供了一个高度集成、异常安全、易于监控的驱动解决方案。本解析将深入剖析其负逻辑控制机制、多层级保护协同工作原理以及在高压环境下的设计考量，旨在为工程师构建高可靠性、高安全性三相功率平台提供详尽指南。
一、芯片核心定位
EG2136S 是一款面向高压、高安全性应用 的功能高度集成型三相半桥驱动芯片 。其核心价值在于 600V高端耐压 与 完备的集成保护功能 ，包括三路独立半桥驱动、负逻辑输入、使能（EN）控制、过流（ITRIP）保护、欠压（UV）保护及故障（FAULT）指示 。它专为需要严格故障管理、高抗噪能力及高压隔离 的三相电机驱动、逆变电源等工业与家电 应用设计。
二、关键电气参数详解
电源电压与保护特性
-
VCC工作电压范围：10V 至 20V（推荐15V）
为低侧驱动和内部逻辑供电。
-

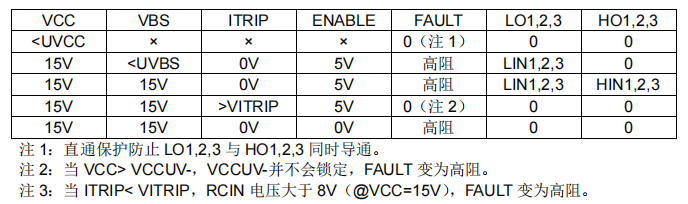

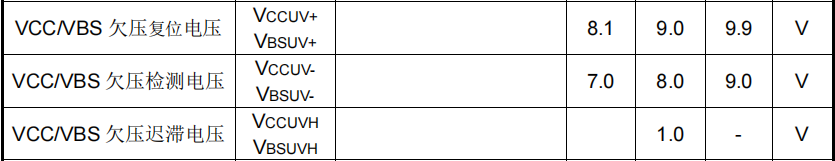

VCC欠压保护（UVLO）：
检测电压（VCCUV-）：8.0V（典型）
复位电压（VCCUV+）：9.0V（典型）
迟滞（VCCUVH）：1.0V
VCC欠压时，所有六路输出（HO1-3, LO1-3）均被强制拉低。
-
VB欠压保护（自举电源UVLO）：
检测电压（VBSUV-）：8.0V（典型）
复位电压（VBSUV+）：9.0V（典型）
迟滞（VBSUVH）：1.0V
某相VB欠压时，仅该相的 HO输出被拉低，对应的LO仍受LIN控制。
-
静态电流：
VCC静态电流（Icc）：典型2.5mA
VBS静态电流（Ibs）：典型30uA
输入逻辑特性（核心：负逻辑）
- HIN1-3（高端输入）与 LIN1-3（低端输入）均为负逻辑（低电平有效）。
低电平阈值（VIL）：< 0.8V
高电平阈值（VIH）：> 3.0V （兼容5V/3.3V，但逻辑相反） - 逻辑关系：输出（HO， LO）与输入（HIN， LIN）反相。即：
输入为低电平时，对应输出为高电平（开启MOS管）。
输入为高电平时，对应输出为低电平（关闭MOS管）。
内置输入噪声滤波：典型滤波时间200ns，可有效抑制窄脉冲干扰。
输出驱动能力
- 拉电流能力（IO+）：0.2A（最小）
- 灌电流能力（IO-）：0.35A（最小）
驱动能力定位：专门用于驱动低栅极电荷（Qg）的小功率或中功率MOSFET/IGBT。不适合驱动大电流模块。
开关时间与匹配特性（典型值 @ VCC=15V, CL=1nF）
- 开通延时（ton）：450ns
- 关断延时（toff）：380ns
- 上升时间（tr）：190ns
- 下降时间（tf）：75ns
- 死区时间（DT）：300ns（内部固定）

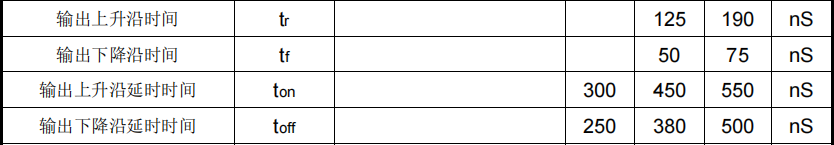

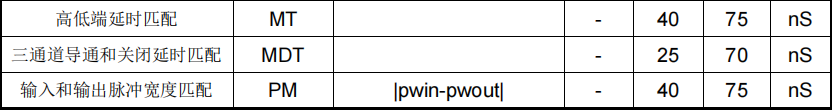

通道匹配性优异：
- 高低端延时匹配（MT）：< 75ns
- 三通道导通/关断延时匹配（MDT）：< 70ns
- 脉冲宽度匹配（PM）：< 75ns
确保三相驱动波形的高度一致性，有利于电机平稳运行。
高压耐受能力
- 高端悬浮电源耐压：600V
支持直接用于三相380VAC整流（~540VDC）或更高电压的应用场景。

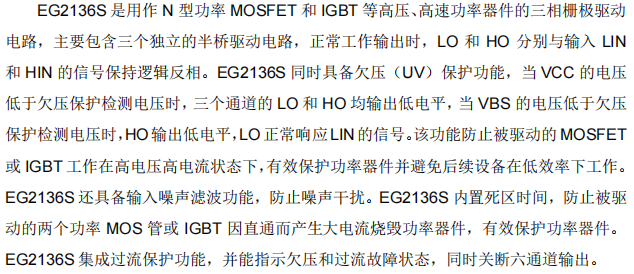

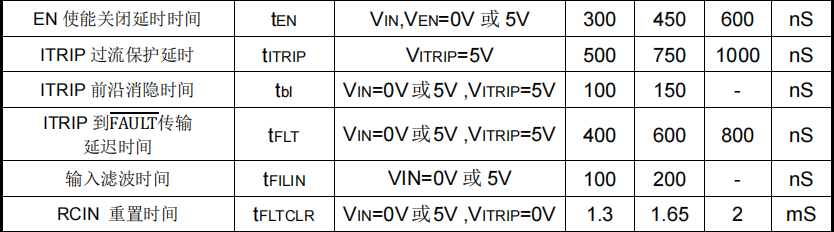

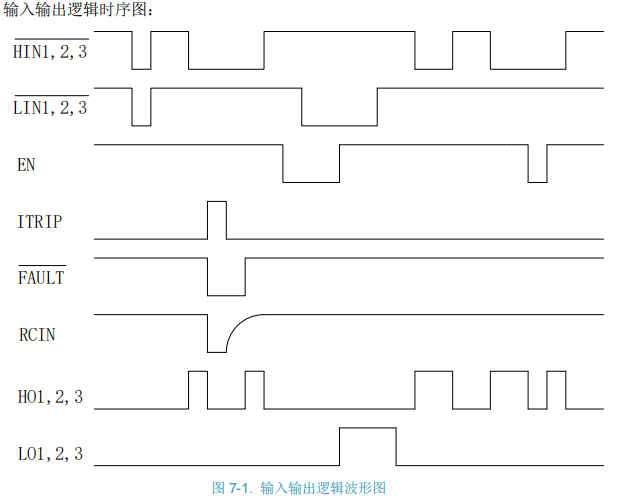

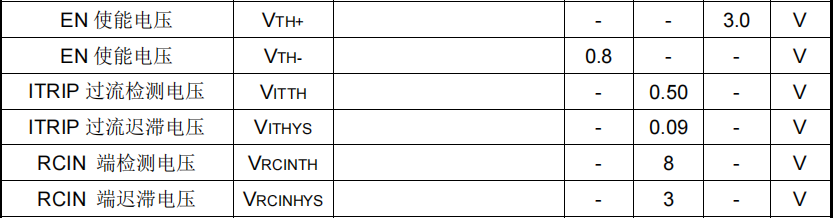

保护与控制功能参数
- 使能端（EN）：高电平有效（>3.0V）。拉低（<0.8V）可同时关闭所有六路输出，关断延时典型450ns。
- 过流保护端（ITRIP）：
触发阈值（VIITH）：0.50V（典型）
迟滞（VIITHYS）：0.09V
消隐时间（tbl）：150ns（防止开机尖峰误触发）
保护响应延时（tTRIP）：750ns - 故障指示端（FAULT）：开漏输出，低电平有效。在VCC欠压、过流保护触发时拉低。
- 故障清除延时（RCIN）：通过外接RC网络设置故障锁存清除时间（典型1.65ms）。
三、芯片架构与工作原理
三相独立半桥负逻辑驱动架构：
- 三套驱动通道独立，输入经反相器、滤波器和闭锁逻辑后，驱动电平位移和输出级。
负逻辑与硬件闭锁：
- 采用负逻辑输入，可能出于抗干扰考虑（低电平更抗噪）。内部闭锁电路确保任何情况下同一桥臂的HO和LO不会同时为高。
多层次保护协同工作机制：
- 欠压保护（UV）：实时监控VCC和三个VB。VCC欠压全局关断；单个VB欠压仅关断对应HO。
- 过流保护（OCP）：通过外部采样电阻将电流信号送至ITRIP引脚。一旦超过阈值，经过消隐和延时后，触发保护，关闭所有输出，并拉低FAULT引脚。
- 使能全局关断（EN）：最高优先级控制，可随时关闭所有输出。
- 故障锁存与恢复：过流或欠压故障触发后，输出被锁存关闭。故障消除且经过RCIN设定的延时后，自动恢复（如果EN为高）。
自举悬浮电源设计：
- 每相需外接自举二极管和电容，为标准设计。
四、应用设计要点
逻辑接口设计（关键：负逻辑）：
- 软件必须输出反向逻辑。例如，需要开启高侧MOS管时，MCU应向HIN输出低电平（0）。
- 建议：在MCU软件中或通过硬件反相器将常规正逻辑PWM转换为负逻辑，以简化编程。
保护功能电路设计：
- 过流检测（ITRIP）：
通过电流采样电阻（如几毫欧至几十毫欧）和RC滤波网络将相电流信号分压至ITRIP引脚。需确保正常工作时电压低于0.5V，过流时高于0.5V。
ITRIP引脚的RC滤波时间常数应远小于芯片的消隐时间（150ns），以免影响响应速度。 - 故障清除（RCIN）：
在RCIN引脚与VCC之间连接一个RC网络（如10kΩ + 0.1μF，时间常数约1ms），用于设定故障锁存时间。 - 故障指示（FAULT）：
FAULT引脚为开漏输出，需上拉到VCC或MCU的3.3V/5V电源，通过光耦或直接连接至MCU GPIO进行监控。 - 使能控制（EN）：
默认应通过上拉电阻置为高电平（使能）。可连接至MCU GPIO，用于系统上电顺序控制、软件保护或紧急停机。
自举电路设计：
-
由于工作电压可能很高（600V），自举二极管 Db 必须选用高压超快恢复二极管，反向恢复时间（trr）< 100ns，反向耐压 >600V。
-
自举电容 Cb 建议使用高压陶瓷电容（如X7R， 100V耐压），容值通常为0.1μF - 1μF，需根据公式和实际工况验证。
PCB布局规范（高压应用至关重要）：
- 高低压隔离：明确划分高压区域（VB， VS， HO连接点）与低压区域（VCC， GND， 输入信号）。保持足够的爬电距离和电气间隙。
- 自举与驱动回路：每相的自举二极管、电容及HO输出走线应形成最小环路，并远离敏感信号线。
- 地线设计：采用"星型"单点接地。将功率地（COM， 连接低侧MOS源极）、芯片电源地（VSS）及信号地（MCU地）在一点连接。
- 散热设计：SOP28封装需有适当的PCB铜皮散热。
功率器件选型：
- 根据600V母线电压，选择耐压 ≥ 650V-800V的MOSFET或IGBT。
- 至关重要：所选器件的总栅极电荷（Qg）必须非常小，以确保0.2A/0.35A的驱动能力能在目标开关频率下实现有效开关，否则会导致开关缓慢、发热严重。
五、典型应用场景
高压三相永磁同步/无刷电机驱动器：
- 用于变频空调压缩机、冰箱压缩机、工业水泵、风扇等家电及轻工业领域。
三相DC-AC逆变器（光伏逆变器、UPS）：
- 在小功率三相逆变场合，其高集成度和完善保护可简化设计。
高频开关电源的次级同步整流驱动（需适配电压等级）。
任何需要600V隔离驱动与强大故障管理的三相功率拓扑。
六、调试与故障处理
常见问题与对策：
-
芯片无任何输出：
检查VCC电压是否 > 9.0V（复位阈值）。
检查EN引脚是否为高电平（>3.0V）。
确认输入逻辑是否为负逻辑，使用示波器查看HIN/LIN信号与预期是否相反。
-
某一相无高端输出（HO）：
测量该相VB-VS电压，确认是否 > 9.0V。
检查该相自举电路。
-
FAULT引脚持续报故障：
检查VCC和所有VB电压是否正常。
检查ITRIP引脚电压是否因干扰或采样电路问题而高于0.5V。
检查RCIN引脚电路，确认故障清除时间常数是否合理。
-
开关速度慢，MOS管发热严重：
这是最可能的问题。确认所选用MOS管/IGBT的Qg是否过大，超出芯片驱动能力。必须更换为Qg更小的器件。
检查栅极走线是否过长，引入了过大寄生电容。
-
过流保护误触发：
检查ITRIP引脚的RC滤波参数，确保能滤除开关噪声但不过度延迟。
利用芯片的150ns前沿消隐功能，合理设置硬件参数。
七、设计验证要点
保护功能全面测试：
- UVLO测试：缓慢调节VCC和模拟VB电压，验证欠压关断和复位点。
- OCP测试：注入模拟过流信号至ITRIP，验证保护触发延时、FAULT指示及输出关断功能。
- EN功能测试：验证使能控制的响应速度与优先级。
负逻辑功能与波形一致性测试：
- 验证输入输出反相关系。
- 同时测量三相六路驱动波形，验证通道间延时匹配性（应<70ns）和死区时间（~300ns）。
高压侧驱动可靠性测试：
- 在最高输入电压（接近600V）、最大占空比条件下，长时间运行并监测三路自举电容电压的稳定性。
开关性能与热测试：
- 在满载条件下，使用示波器观测栅极电压的上升/下降沿，评估实际开关速度。
- 进行热成像测试，确保芯片和功率管在最高工作温度下温升在安全范围内。
抗噪与EMI测试：
- 在噪声环境中测试系统稳定性，验证输入滤波和抗共模干扰能力。
八、总结
EG2136S 是一款以 "600V高压耐受" 和 "全方位硬件保护" 为核心竞争力的三相半桥驱动芯片。它通过负逻辑输入、集成欠压/过流保护、使能关断及故障指示 等功能，为高压应用构建了一个异常坚固的安全防御体系。
尽管其0.2A/0.35A的输出电流限制了其只能驱动Qg很小 的功率器件，但这恰恰使其在驱动优化后的现代低压降MOSFET时，能够实现高效、可靠的开关 。它的价值在于为那些对系统安全性、可靠性要求极高 ，且功率等级适中的高压三相应用 （如白色家电变频驱动），提供了一个"开箱即用"的高集成度保护型驱动解决方案。
成功应用的关键在于：深刻理解并正确实现其负逻辑接口、精心设计过流检测与保护电路、严格选择匹配的Low-Qg功率器件，并进行严谨的高压PCB布局。
文档出处
本文基于屹晶微电子 EG2136S 芯片数据手册 V1.0 版本整理编写，并结合高压保护型驱动设计经验。具体设计与元器件选型请务必以官方最新数据手册为准，在实际应用中必须重点验证其各项保护功能的阈值与响应，以及驱动能力与所选功率器件的匹配性。
