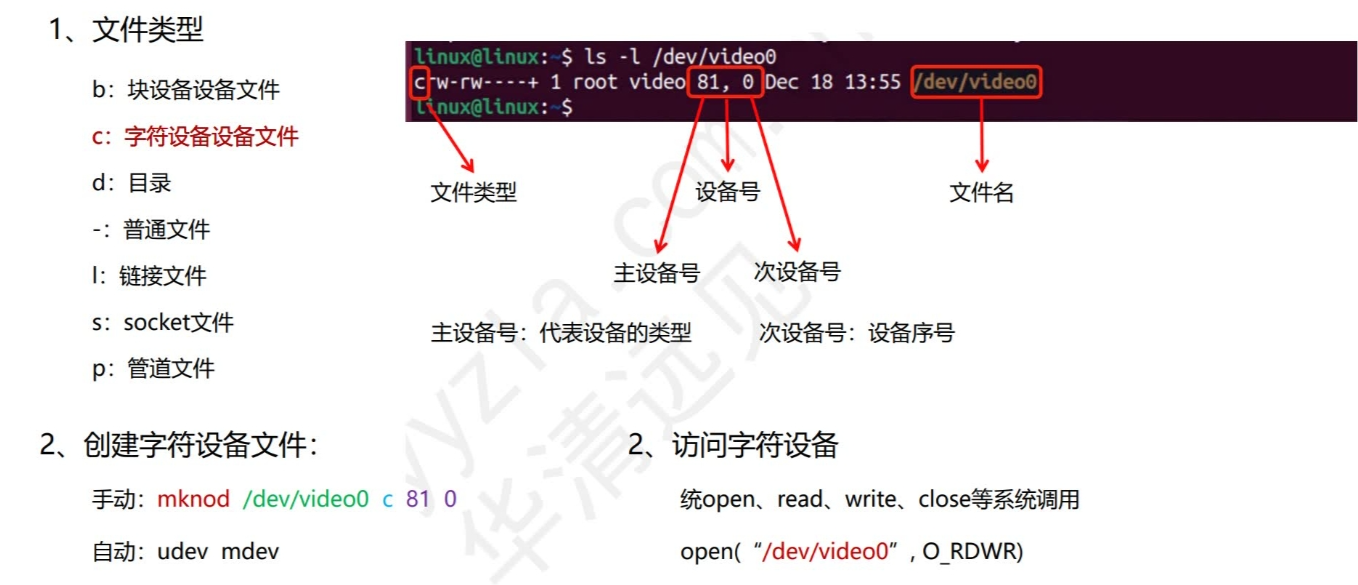

设备文件
设备号的注册与注销

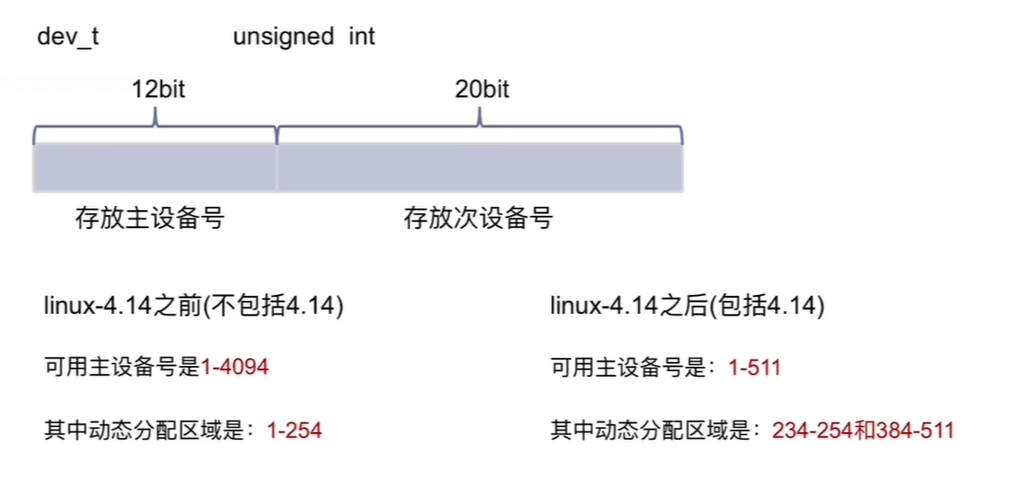

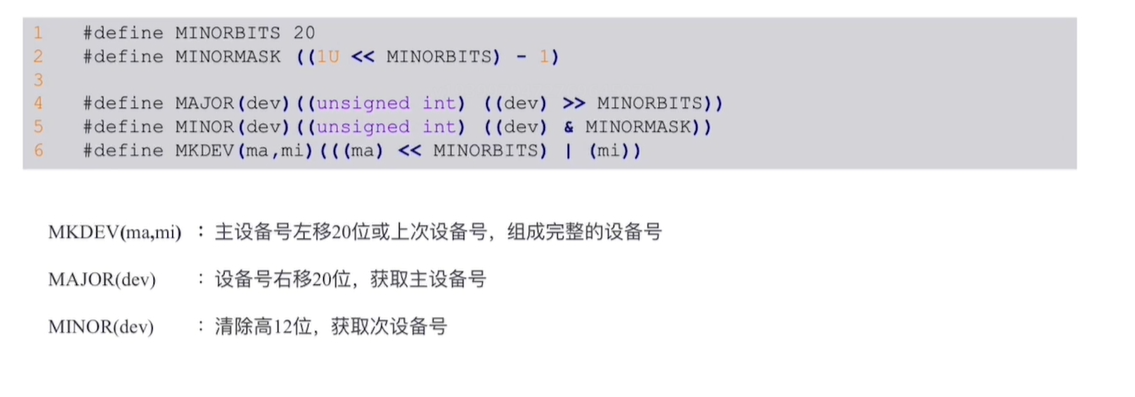

1、设备号相关宏定义

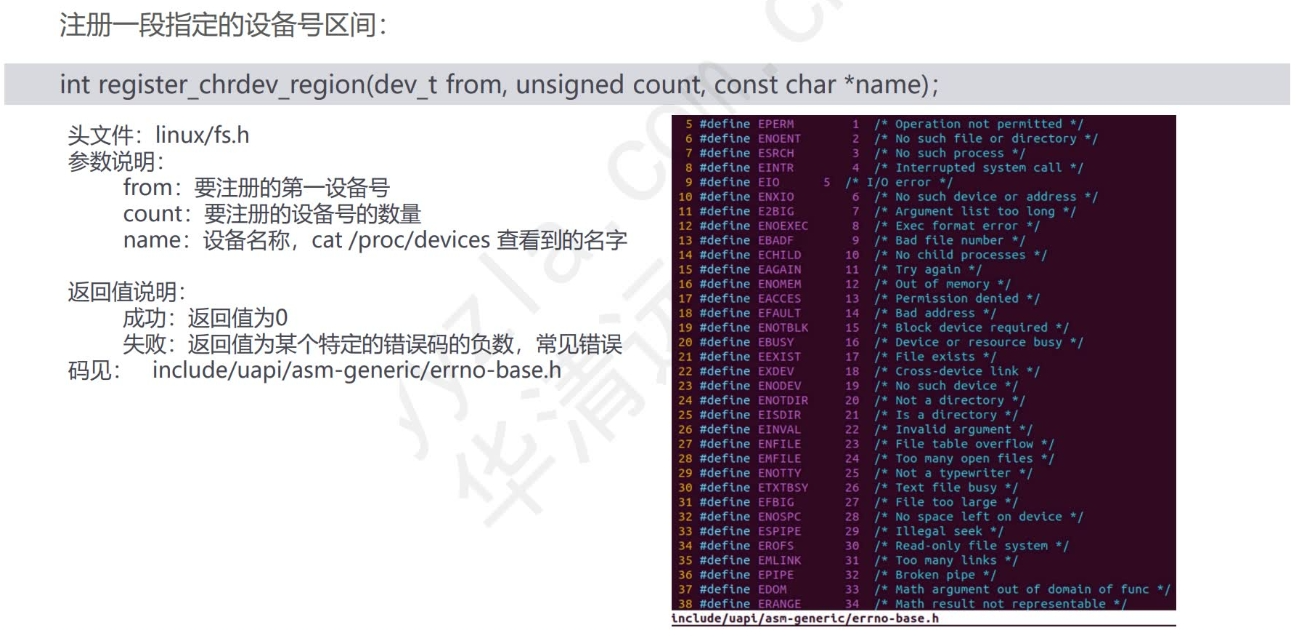

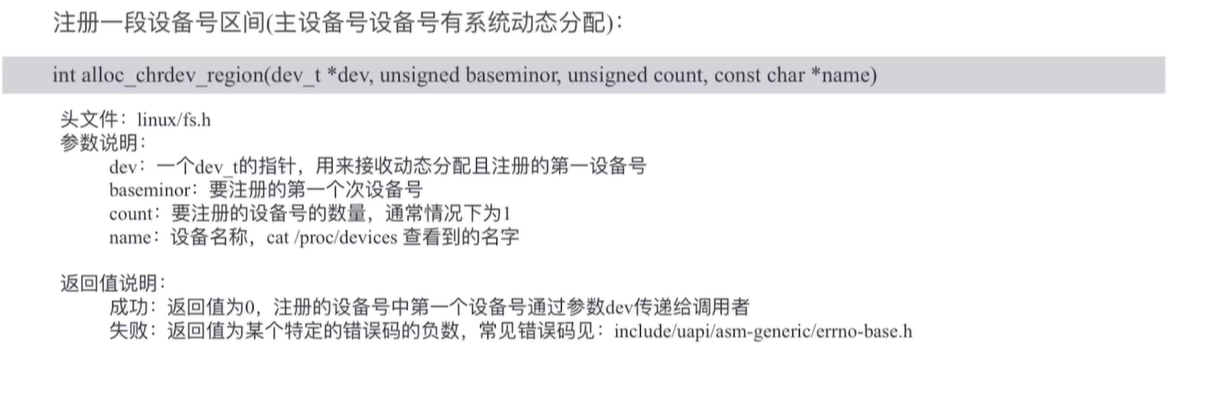

2、设备号注册过程
cs
/**

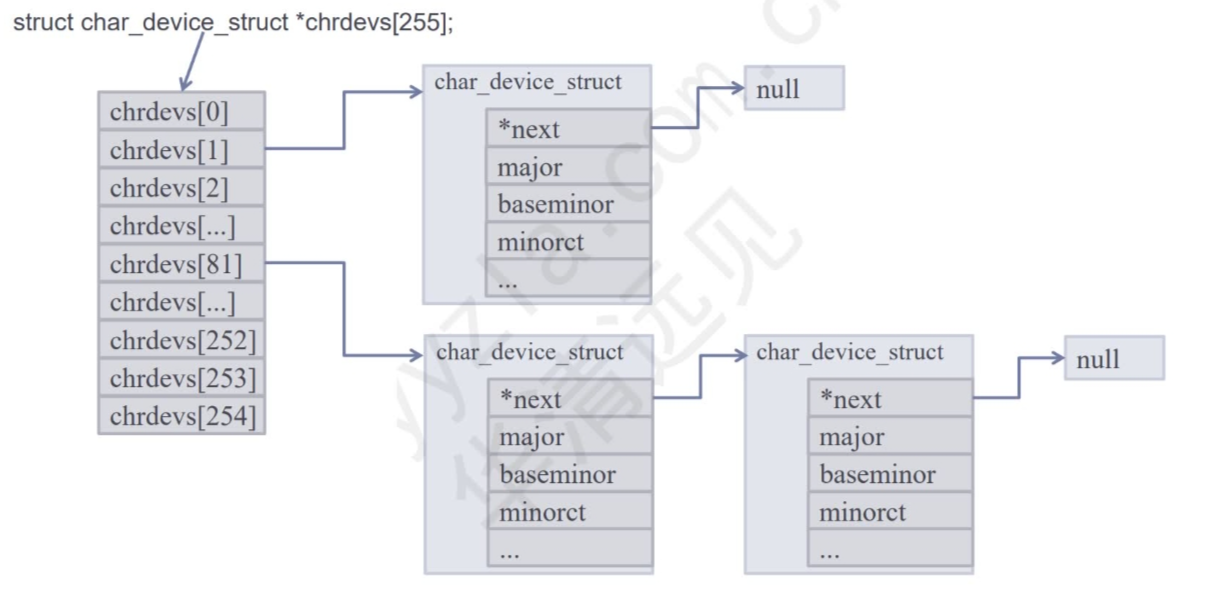

* struct char_device_struct - Linux内核内部用于管理字符设备号区间的核心数据结构
* 作用：记录字符设备号（主+次）的分配状态，避免设备号冲突，通过链表组织同一主设备号下的多个次设备号区间
* 注：该结构体是内核内部私有结构，驱动开发者一般不需要直接操作，由内核提供的设备号注册/注销函数（如register_chrdev_region）间接维护
*/
struct char_device_struct {
struct char_device_struct *next; /* 链表后继指针，用于链接「同一主设备号、次设备号区间不重叠」的其他char_device_struct实例
* 例如：同一主设备号下，次设备号0~4和5~9会分别对应两个结构体，通过next指针形成链表
*/
unsigned int major; /* 字符设备的主设备号，用于标识设备类型（如串口主设备号4、键盘主设备号13）
* 内核通过主设备号匹配对应的字符设备驱动程序，主设备号全局唯一（传统静态分配模式下）
*/
unsigned int baseminor; /* 当前设备号区间的「起始次设备号」，即该区间的第一个次设备号
* 次设备号用于区分同一设备类型下的多个具体设备（如同一串口驱动下的多个串口设备）
*/
int minorct; /* 当前设备号区间包含的「次设备号数量」
* 计算区间范围：[baseminor, baseminor + minorct - 1]
* 示例：baseminor=0，minorct=5 → 包含次设备号0、1、2、3、4
*/
char name[64]; /* 字符设备的名称，用于内核调试和标识，一般与驱动名称一致（可选填） */
struct cdev *cdev; /* 指向该设备号区间对应的字符设备核心结构体cdev（内核2.6及以上版本）
* cdev结构体包含了设备的操作函数集（file_operations），是驱动与内核交互的核心
*/
};3、设备号注册
4、设备号注销
设备号动态加静态分配实例
cs
// 内核核心功能头文件
#include <linux/kernel.h>
// 模块编程核心头文件
#include <linux/module.h>
// 字符设备注册相关头文件
#include <linux/fs.h>
// 声明模块遵循GPL许可证
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Developer");
MODULE_DESCRIPTION("Character Device Driver (Support Dynamic/Static Device Number)");
// --------------------------
// 模块参数：可在加载时动态指定
// --------------------------
// 主设备号：0表示动态分配，非0表示静态注册
static int fs_major = 0;
// 次设备号起始值
static int fs_minor = 0;
// 申请的设备号数量
static int fs_number = 1;
// 声明为模块参数，加载时可通过 insmod xxx.ko fs_major=xxx 指定
module_param(fs_major, int, S_IRUGO);
module_param(fs_minor, int, S_IRUGO);
module_param(fs_number, int, S_IRUGO);
// --------------------------
// 模块初始化函数
// --------------------------
static int __init fs_chrdev_init(void)
{
// 存储合成的设备号
dev_t devno = MKDEV(fs_major, fs_minor);
int ret = 0;
printk(KERN_INFO "fs_chrdev: Hello world!\n");
// 核心逻辑：动态分配 vs 静态注册
if (fs_major == 0) {
// 1. 动态分配设备号（内核自动分配主设备号）
ret = alloc_chrdev_region(&devno, fs_minor, fs_number, "fs_chrdev");
if (ret < 0) {
printk(KERN_ERR "fs_chrdev: Failed to allocate chrdev region!\n");
return ret;
}
// 从分配的设备号中提取主设备号
fs_major = MAJOR(devno);
printk(KERN_INFO "fs_chrdev: Dynamic allocate success! fs_major = %d\n", fs_major);
} else {
// 2. 静态注册设备号（使用用户指定的主设备号）
ret = register_chrdev_region(devno, fs_number, "fs_chrdev");
if (ret < 0) {
printk(KERN_ERR "fs_chrdev: Failed to register chrdev region!\n");
return ret;
}
printk(KERN_INFO "fs_chrdev: Static register success! fs_major = %d\n", fs_major);
}
return 0;
}
// --------------------------
// 模块退出函数
// --------------------------
static void __exit fs_chrdev_exit(void)
{
dev_t devno = MKDEV(fs_major, fs_minor);
// 释放设备号（动态/静态分配的都用这一个函数释放）
unregister_chrdev_region(devno, fs_number);
printk(KERN_INFO "fs_chrdev: Goodbye world! Device number released.\n");
}
// 模块入口和出口声明
module_init(fs_chrdev_init);
module_exit(fs_chrdev_exit);字符设备的注册与注销

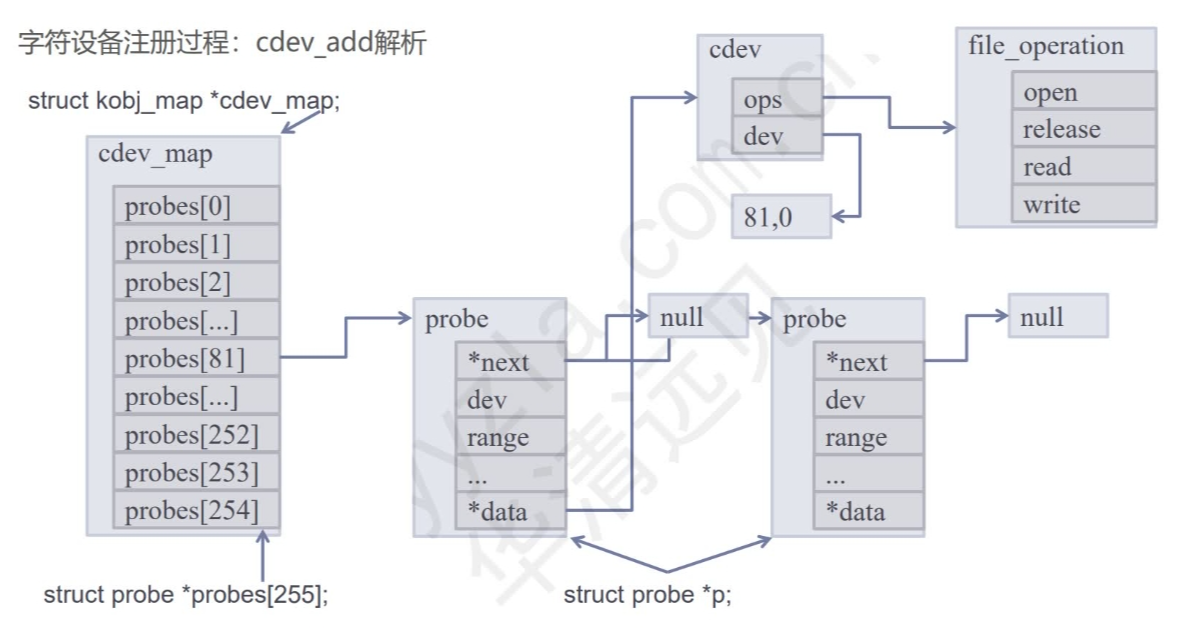

cs
// 字符设备驱动的核心结构体，用于描述一个字符设备
struct cdev {
// 内核对象基础结构，用于设备模型中的管理（如引用计数、设备层次关系、热插拔事件等）
struct kobject kobj;
// 指向该设备所属的模块指针，通常赋值为 THIS_MODULE
// 作用是防止模块在设备被使用时被意外卸载
struct module *owner;
// 指向该字符设备的文件操作集合，定义了设备支持的 open/read/write/ioctl 等接口
// 是用户空间与驱动交互的核心入口
const struct file_operations *ops;
// 链表头，用于将系统中所有的 cdev 结构体链接成全局链表，方便内核统一管理
struct list_head list;
// 该字符设备对应的设备号（主设备号 + 次设备号，由 dev_t 类型存储）
dev_t dev;
// 该字符设备所占用的设备号数量（即次设备号的连续个数）
// 例如：主设备号为240，次设备号从0到3，则count=4
unsigned int count;
} __randomize_layout; // 编译宏，用于随机化结构体成员的内存布局，提升安全性，防止利用结构体偏移的漏洞
cs
/*
* Copyright (C) 2022 HQYJ Co., Inc. All Rights Reserved.
*
* 文件名 : fs_chrdev.c
* 作者 : HQYJ <support@hqyj.com>
* 版本 : V1.0
* 创建时间 : 2022-07-11
* 最后修改时间: 2022-07-11
* 网址 : www.fsdev.com.cn
*/
// 内核核心头文件：提供printk等内核打印、基础数据类型支持
#include <linux/kernel.h>
// 模块编程核心头文件：提供模块加载/卸载、许可证声明等接口
#include <linux/module.h>
/*设备号 file_operations相关头文件：提供dev_t、MKDEV、register_chrdev_region等设备号操作函数，
以及file_operations文件操作集合结构体定义*/
#include <linux/fs.h>
/*cdev相关头文件：提供cdev结构体定义，以及cdev_init、cdev_add、cdev_del等字符设备操作函数*/
#include <linux/cdev.h>
/*
* 定义设备号变量
* dev_major : 主设备号（此处手动指定为300，属于静态分配方式）
* dev_minor : 次设备号（起始值为0，对应单个设备）
* dev_number: 设备数量（此处为1，表示只申请1个设备号）
*/
static int dev_major = 300;
static int dev_minor = 0;
static int dev_number = 1;
/*定义cdev结构体变量：字符设备的核心结构体，用于描述一个字符设备的属性和操作接口
此处为静态分配内存，无需手动调用kmalloc分配，卸载时也无需手动释放*/
static struct cdev cdev;
/*用户操作接口集合：定义用户空间与驱动程序交互的核心接口（如open、read、write等）
此处仅初始化了owner成员，后续可补充其他操作接口（如.open、.read）*/
static struct file_operations fs_chrdev_fops = {
.owner = THIS_MODULE, // 声明所有者为当前模块，防止模块在设备被使用时被意外卸载
};
/*加载函数：模块加载时自动调用（由module_init声明指定），完成设备号注册、cdev初始化与注册
__init宏标记：该函数仅在模块加载时执行，执行完毕后内核会回收其占用的内存空间*/
static int __init fs_chrdev_init(void)
{
int ret = 0; // 函数返回值存储变量，用于判断各步骤是否执行成功
/*构建完整设备号：通过MKDEV内核宏，将主设备号和次设备号组合成dev_t类型的完整设备号
dev_t类型：高12位存储主设备号，低20位存储次设备号，是内核中表示设备号的标准类型*/
dev_t devno = MKDEV(dev_major, dev_minor);
// 内核打印日志（KERN_INFO：信息级别日志），提示模块开始加载
printk(KERN_INFO "fs_chrdev: module enter\n");
/*申请设备号：静态注册字符设备号（使用手动指定的dev_major）
函数参数说明：
1. devno：已构建的完整设备号（主+次）
2. dev_number：需要申请的设备号数量
3. "fs_chrdev"：设备名称（会显示在/proc/devices文件中，方便查询）
返回值：0表示成功，<0表示失败*/
ret = register_chrdev_region(devno, dev_number, "fs_chrdev");
// 判断设备号注册是否失败
if (ret < 0) {
// 内核打印错误日志（KERN_ERR：错误级别日志），提示注册失败
printk(KERN_ERR "fs_chrdev: register_chrdev_region failed\n");
goto err1; // 跳转到err1标签，执行错误处理（直接返回错误码）
}

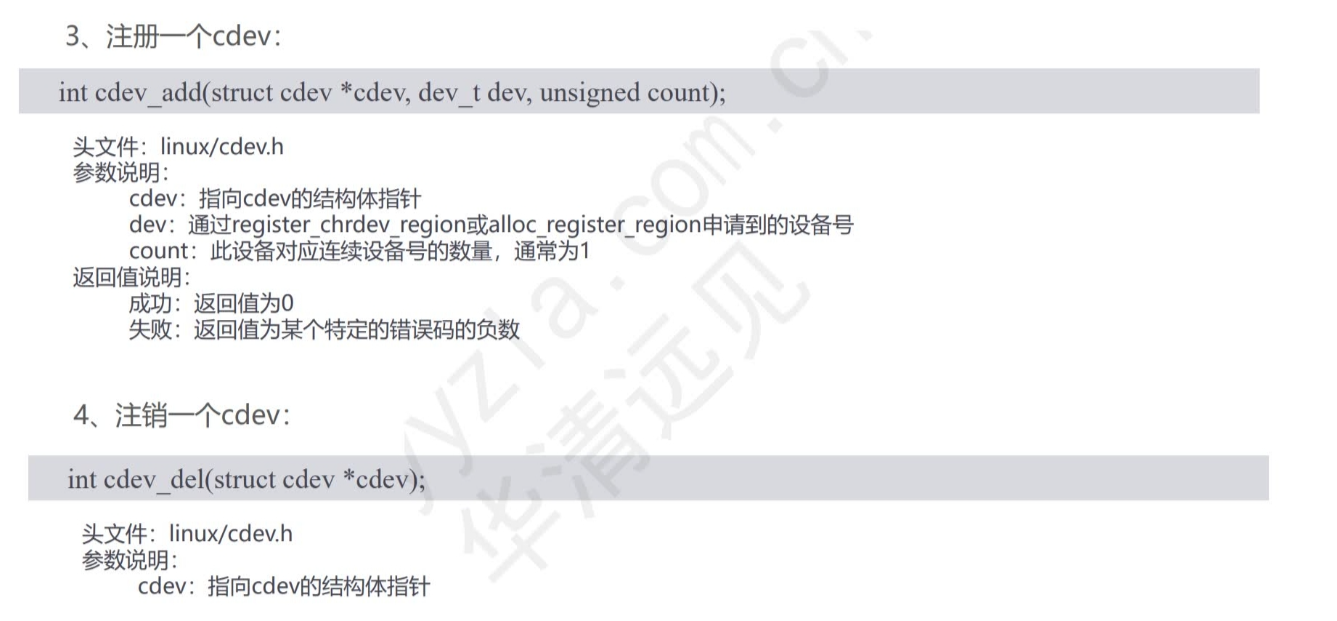

/*cdev初始化及注册：完成字符设备结构体的初始化与内核注册
第一步：初始化cdev结构体
cdev_init函数作用：
1. 将自定义的文件操作集合fs_chrdev_fops绑定到cdev->ops成员
2. 初始化cdev结构体内部的链表头（list成员）
3. 初始化cdev->owner成员（默认与fs_chrdev_fops->owner一致）*/
cdev_init(&cdev, &fs_chrdev_fops);
// 显式设置cdev结构体的所有者为当前模块（增强代码健壮性，与fops->owner保持一致）
cdev.owner = THIS_MODULE;
/*第二步：将cdev结构体注册到Linux内核
函数参数说明：
1. &cdev：已初始化的cdev结构体指针
2. devno：完整设备号
3. 1：设备号数量（与dev_number一致，此处为1）
返回值：0表示成功，<0表示失败*/
ret = cdev_add(&cdev, devno, 1);
// 判断cdev注册是否失败
if (ret < 0) {
// 内核打印错误日志，提示cdev注册失败
printk(KERN_ERR "fs_chrdev: cdev_add");
goto err2; // 跳转到err2标签，执行错误处理（释放已申请的设备号，再返回错误码）
}
/*这个return 0 不能忽略，否则导致申请到的资源被释放掉
返回0：告知内核模块加载成功，保留已申请的设备号和注册的cdev资源*/
return 0;
// 错误处理标签2：cdev注册失败时执行
err2:
// 释放已成功申请的设备号（防止资源泄露），与register_chrdev_region配对使用
// 注意：原代码此处参数为dev_minor，应为dev_number（小瑕疵，不影响基础功能，建议修改为dev_number）
unregister_chrdev_region(devno, dev_minor);
// 错误处理标签1：设备号注册失败时执行
err1:
// 返回错误码，告知内核模块加载失败
return ret;
}
/*卸载函数：模块卸载时自动调用（由module_exit声明指定），完成资源的释放与清理
__exit宏标记：该函数仅在模块卸载时执行，未加载的模块中该函数会被忽略*/
static void __exit fs_chrdev_exit(void)
{
// 构建完整设备号，用于释放设备号
dev_t devno = MKDEV(dev_major, dev_minor);
// 内核打印日志，提示模块开始卸载
printk(KERN_INFO "fs_chrdev: module exit\n");
// 从内核中删除已注册的cdev结构体，释放字符设备资源（与cdev_add配对使用）
cdev_del(&cdev);
/*释放设备号：释放之前静态注册的字符设备号（与register_chrdev_region配对使用）
防止设备号泄露，确保后续其他模块可以申请使用该设备号*/
unregister_chrdev_region(devno, dev_number);
}
// 声明模块的初始化入口点：内核加载模块时，自动调用fs_chrdev_init函数
module_init(fs_chrdev_init);
// 声明模块的退出入口点：内核卸载模块时，自动调用fs_chrdev_exit函数
module_exit(fs_chrdev_exit);
// 声明模块遵循GPL许可证，避免内核加载时出现"tainted"（污染）警告，同时允许内核导出相关符号
MODULE_LICENSE("GPL");用户接口的实现
file_operation结构体
cs
struct file_operations {
// 1. 模块所有者（必设）：几乎所有驱动都要赋值为 THIS_MODULE
// 作用：防止模块在设备被使用（文件被打开）时被意外卸载，提升安全性
struct module *owner;
// 2. 打开设备文件（常用）：用户调用 open() 时触发
// 参数说明：
// inode：指向设备文件的索引节点结构体（存储设备号等信息）
// filp：指向文件结构体（存储文件打开状态、私有数据等）
// 返回值：0 成功，<0 失败（错误码）
int (*open)(struct inode *inode, struct file *filp);
// 3. 关闭/释放设备文件（常用）：用户调用 close() 时触发（最后一次关闭时才执行）
// 参数与 open 一致，返回值：0 成功，<0 失败
int (*release)(struct inode *inode, struct file *filp);
// 4. 从设备读取数据（常用）：用户调用 read() 时触发（驱动→用户空间传数据）
// 参数说明：
// filp：文件结构体指针
// buf：用户空间缓冲区指针（存储读取到的数据）
// count：用户期望读取的字节数
// pos：文件偏移量指针（记录当前读写位置，需手动更新）
// 返回值：>0 实际读取的字节数，0 读取到文件末尾，<0 失败
ssize_t (*read)(struct file *filp, char __user *buf, size_t count, loff_t *pos);
// 5. 向设备写入数据（常用）：用户调用 write() 时触发（用户空间→驱动传数据）
// 参数说明：与 read 类似，buf 是用户空间要写入的数据缓冲区
// 返回值：>0 实际写入的字节数，0 未写入，<0 失败
ssize_t (*write)(struct file *filp, const char __user *buf, size_t count, loff_t *pos);

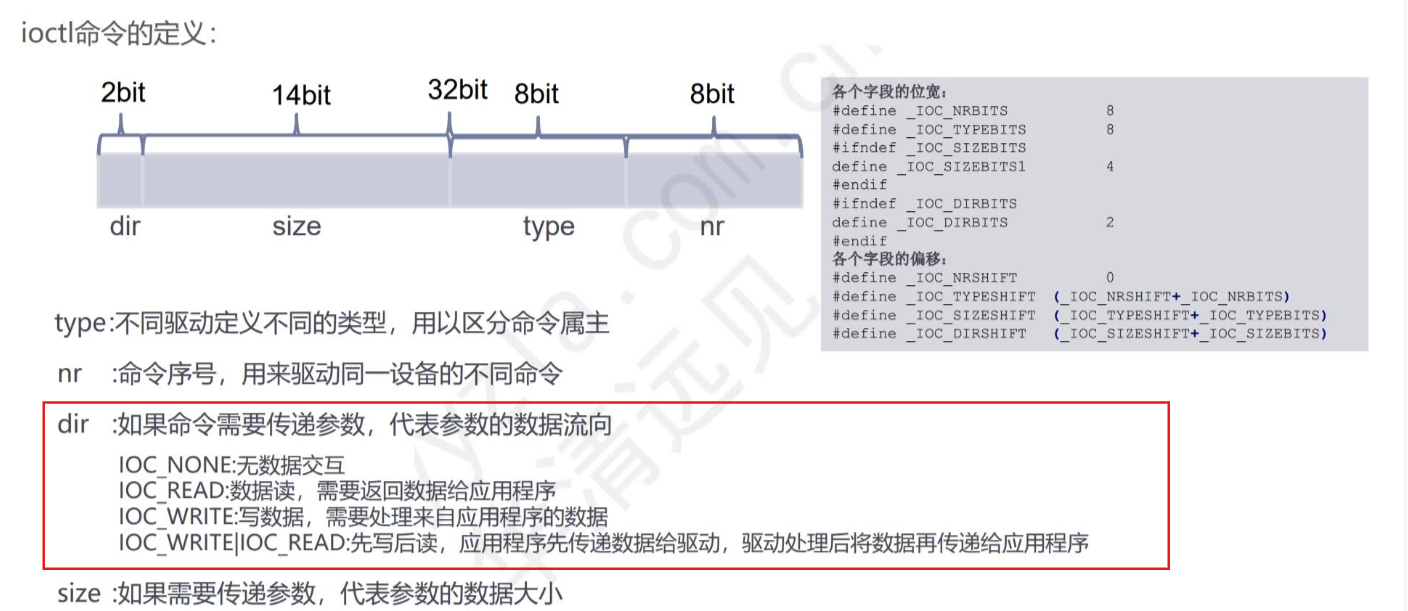

// 6. 设备控制（常用）：用户调用 ioctl()/ioctl_fd() 时触发（用于自定义命令，如设备配置）
// 参数说明：
// filp：文件结构体指针
// cmd：自定义控制命令（如 CMD_SET_BAUDRATE）
// arg：命令对应的参数（可传数值或用户空间指针）
// 返回值：0 成功，<0 失败
long (*unlocked_ioctl)(struct file *filp, unsigned int cmd, unsigned long arg);
// 7. 定位文件偏移量（可选）：用户调用 lseek() 时触发（字符设备通常不需要，块设备/普通文件常用）
loff_t (*llseek)(struct file *filp, loff_t offset, int orig);
// 8. 轮询/多路复用（可选）：用户调用 select()/poll()/epoll() 时触发
// 核心作用：实现异步IO，查询设备是否处于「可读写」状态，避免用户进程阻塞在IO操作上
// 适用场景：需要同时监控多个设备/文件的可读写状态（如网络套接字、串口）
// 参数说明：
// filp：文件结构体指针
// wait：轮询表结构体指针，用于将当前进程加入到设备的等待队列中（通过 poll_wait() 函数）
// 返回值：返回设备的可读写状态掩码（如 POLLIN 表示可读，POLLOUT 表示可写，POLLERR 表示错误）
unsigned int (*poll)(struct file *filp, struct poll_table_struct *wait);
// 9. 异步通知/信号驱动IO（可选）：用户调用 fcntl() 设置 FASYNC 标志时触发
// 核心作用：实现信号驱动IO，当设备状态发生变化（如有数据可读、可写）时，主动向用户空间发送 SIGIO 信号
// 适用场景：设备状态变化不规律，无需用户进程轮询，由驱动主动通知（如串口收到数据、按键按下）
// 参数说明：
// fd：设备文件描述符（用户空间传入）
// filp：文件结构体指针
// on：开启/关闭标志（1 表示开启异步通知，0 表示关闭异步通知）
// 返回值：0 成功，<0 失败（错误码）
int (*fasync)(int fd, struct file *filp, int on);

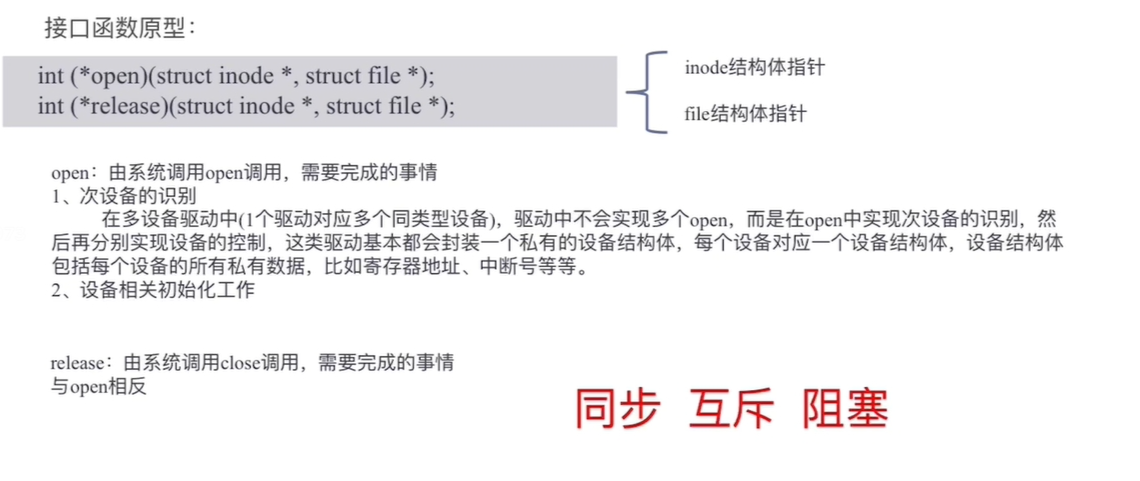

};open和release
cs
#include <linux/kernel.h>
#include <linux/module.h>
/*设备号 file_operations相关头文件*/
#include <linux/fs.h>
/*cdev相关头文件*/
#include <linux/cdev.h>
/*
* 定义设备号变量
* dev_major : 主设备号
* dev_minor : 次设备号
* dev_number: 设备数量
*/
static int dev_major = 300;
static int dev_minor = 0;
static int dev_number = 1;
/*定义cdev结构体变量*/
static struct cdev cdev;
/*open接口*/
static int fs_chrdev_open(struct inode *inode, struct file *file)
{
printk(KERN_INFO "fs_chrdev: fs_chrdev_open\n");
/*具体功能实现*/
return 0;
}
/*release接口*/
int fs_chrdev_release(struct inode *inode, struct file *file)
{
printk(KERN_INFO "fs_chrdev: fs_chrdev_release\n");
/*具体功能实现*/
return 0;
}
/*用户操作接口集合*/
static struct file_operations fs_chrdev_fops = {
.owner = THIS_MODULE,
.open = fs_chrdev_open,
.release = fs_chrdev_release,
};
/*加载函数*/
static int __init fs_chrdev_init(void)
{
int ret = 0;
/*构建完整设备号*/
dev_t devno = MKDEV(dev_major, dev_minor);
printk(KERN_INFO "fs_chrdev: module enter\n");
/*申请设备号*/
ret = register_chrdev_region(devno, dev_number, "fs_chrdev");
if (ret < 0) {
printk(KERN_ERR "fs_chrdev: register_chrdev_region failed\n");
goto err1;
}
/*cdev初始及注册*/
cdev_init(&cdev, &fs_chrdev_fops);
cdev.owner = THIS_MODULE;
ret = cdev_add(&cdev, devno, 1);
if (ret < 0) {
printk(KERN_ERR "fs_chrdev: cdev_add");
goto err2;
}
/*这个return 0 不能忽略，否则导致申请到的资源被释放掉*/
return 0;
err2:
unregister_chrdev_region(devno, dev_number);
err1:
return ret;
}
/*卸载函数*/
static void __exit fs_chrdev_exit(void)
{
dev_t devno = MKDEV(dev_major, dev_minor);
printk(KERN_INFO "fs_chrdev: module exit\n");
cdev_del(&cdev);
/*释放设备号*/
unregister_chrdev_region(devno, dev_number);
}
module_init(fs_chrdev_init);
module_exit(fs_chrdev_exit);

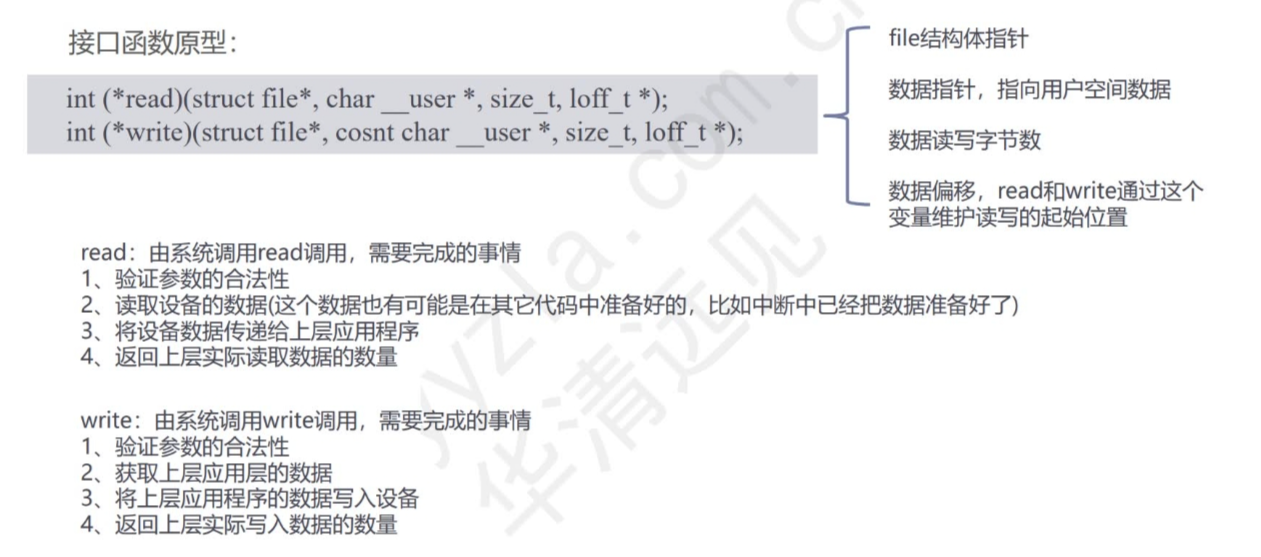

MODULE_LICENSE("GPL");read和write
cs
/*
* Copyright (C) 2022 HQYJ Co., Inc. All Rights Reserved.
*
* 文件名 : fs_chrdev.c
* 作者 : HQYJ <support@hqyj.com>
* 版本 : V1.0
* 创建时间 : 2022-07-11
* 最后修改时间: 2022-07-11
* 网址 : www.fsdev.com.cn
* 功能说明 : 简易Linux字符设备驱动实现
* 支持open/release/read/write四个核心文件操作
* 实现用户空间与内核空间的简单数据交互（基于内存缓存区）
*/
#include <linux/kernel.h> // 内核核心头文件，提供printk等内核基础函数/宏定义
#include <linux/module.h> // 模块驱动核心头文件，提供module_init/module_exit等模块相关宏
/*设备号 file_operations相关头文件*/
#include <linux/fs.h> // 文件系统核心头文件，提供dev_t/MKDEV/register_chrdev_region等设备号相关函数
// 同时提供file_operations/inode/file等核心结构体定义
/*cdev相关头文件*/
#include <linux/cdev.h> // 字符设备核心头文件，提供cdev结构体及cdev_init/cdev_add/cdev_del等操作函数
/*copy_to_user/copy_from_user相关头文件*/
#include <linux/uaccess.h> // 内存访问相关头文件，提供内核与用户空间数据拷贝的核心函数
// copy_to_user(内核->用户)、copy_from_user(用户->内核)
/*
* 定义设备号相关全局变量（静态变量，仅当前文件可见，符合驱动开发最佳实践）
* dev_major : 主设备号（用于标识字符设备驱动类型，手动指定为300，需确保未被其他驱动占用）
* dev_minor : 次设备号（用于标识同一驱动下的不同设备实例，此处仅一个设备，设为0）
* dev_number: 申请的设备数量（此处仅申请1个设备，对应一个次设备号）
*/
static int dev_major = 300;
static int dev_minor = 0;
static int dev_number = 1;
/*定义cdev结构体变量（字符设备核心结构体，用于关联设备号与文件操作集）*/
static struct cdev cdev;
/*定义数据缓存区相关宏与变量（用于存储用户空间与内核空间交互的数据）*/
#define BUFF_SIZE 128 // 定义内核缓存区大小为128字节
static char dev_data[BUFF_SIZE] = {'\0'}; // 内核数据缓存区，初始化全为结束符
static int current_size = 0; // 记录当前缓存区中有效数据的长度
/*
* 字符设备open接口实现（对应用户空间open系统调用）
* 函数原型：遵循file_operations结构体中open成员的函数签名
* @inode : 指向设备文件的inode结构体指针（存储文件内核元数据，包含设备号等信息）
* @file : 指向打开的文件实例的file结构体指针（代表当前打开的文件，存储操作集等信息）
* 返回值 : 0表示成功，负数表示错误码（内核标准错误码）
*/
static int fs_chrdev_open(struct inode *inode, struct file *file)
{
// 内核打印函数（用户空间对应printf），KERN_INFO是日志级别，用于分类输出日志
printk(KERN_INFO "fs_chrdev: fs_chrdev_open\n");
/*具体功能实现：可在此添加设备打开时的初始化逻辑（如硬件初始化、锁初始化等）*/
return 0; // 返回0表示打开成功
}
/*
* 字符设备release接口实现（对应用户空间close系统调用，释放文件实例）
* 函数原型：遵循file_operations结构体中release成员的函数签名
* @inode : 指向设备文件的inode结构体指针
* @file : 指向要释放的文件实例的file结构体指针
* 返回值 : 0表示成功，负数表示错误码
*/
static int fs_chrdev_release(struct inode *inode, struct file *file)
{
printk(KERN_INFO "fs_chrdev: fs_chrdev_release\n");
/*具体功能实现：可在此添加设备关闭时的资源释放逻辑（如硬件关闭、锁释放等）*/
return 0; // 返回0表示释放成功
}
/*
* 字符设备write接口实现（对应用户空间write系统调用，用户向内核写入数据）
* 函数原型：遵循file_operations结构体中write成员的函数签名
* @file : 指向打开的文件实例的file结构体指针
* @buff : 指向用户空间数据缓存区的指针（__user宏标注：该指针指向用户空间，内核不可直接访问）
* @size : 用户希望写入的数据长度（字节数）
* @loff : 指向文件偏移量的指针（记录当前文件读写位置，字符设备一般无需关注）
* 返回值 : 成功写入的字节数，负数表示错误码
*/
static ssize_t fs_chrdev_write(struct file *file, const char __user *buff, size_t size, loff_t *loff)
{
int count = 0; // 用于记录实际要拷贝的数据长度
/*第一步：检查用户传入的size参数的正确性，避免越界访问内核缓存区*/
if (size < 0) {
// 返回-EINVAL：内核标准错误码，表示"无效的参数"
return -EINVAL;
} else if (size > BUFF_SIZE - 1) {
// 用户要写入的数据超过缓存区最大容量，只拷贝BUFF_SIZE-1个字节（预留1个字节存字符串结束符'\0'）
count = BUFF_SIZE - 1; // 修正：原代码为BUFF_SIZE，此处改为BUFF_SIZE-1，避免数组越界
} else {
// 用户要写入的数据长度合法，正常拷贝
count = size;
}
/*第二步：将用户空间的数据拷贝到内核空间缓存区（dev_data）*/
// copy_from_user：内核向用户空间读取数据的核心函数
// 参数1：内核空间目标地址，参数2：用户空间源地址，参数3：要拷贝的字节数
// 返回值：0表示拷贝成功，非0表示拷贝失败（剩余未拷贝的字节数）
if (copy_from_user(dev_data, buff, count)) {
// 返回-EFAULT：内核标准错误码，表示"无效的内存地址"（用户空间指针非法）
return -EFAULT;
}
/*第三步：处理拷贝后的数据，添加字符串结束符，更新有效数据长度*/
dev_data[count] = '\0'; // 为数据添加字符串结束符，方便后续读取时处理
current_size = count; // 更新当前内核缓存区中有效数据的长度
return count; // 返回实际拷贝的字节数，告知用户空间写入成功的长度
}
/*
* 字符设备read接口实现（对应用户空间read系统调用，用户从内核读取数据）
* 函数原型：遵循file_operations结构体中read成员的函数签名
* @file : 指向打开的文件实例的file结构体指针
* @buff : 指向用户空间数据缓存区的指针（用于存储从内核读取的数据）
* @size : 用户希望读取的数据长度（字节数）
* @loff : 指向文件偏移量的指针（字符设备一般无需关注）
* 返回值 : 成功读取的字节数，负数表示错误码，0表示无数据可读
*/
static ssize_t fs_chrdev_read(struct file *file, char __user *buff, size_t size, loff_t *loff)
{
int count = 0; // 用于记录实际要拷贝的数据长度
/*第一步：检查用户传入的size参数的正确性，以及内核缓存区是否有有效数据*/
if (size < 0) {
return -EINVAL; // 无效参数错误
} else if (size > current_size) {
// 用户希望读取的数据长度大于内核缓存区有效数据长度，只拷贝现有有效数据
count = current_size;
} else {
// 用户希望读取的数据长度合法，正常拷贝
count = size;
}
/*第二步：将内核空间缓存区（dev_data）的数据拷贝到用户空间*/
// copy_to_user：内核向用户空间写入数据的核心函数
// 参数1：用户空间目标地址，参数2：内核空间源地址，参数3：要拷贝的字节数
// 返回值：0表示拷贝成功，非0表示拷贝失败
if (copy_to_user(buff, dev_data, count)) {
return -EFAULT; // 无效内存地址错误
}
/*第三步：处理读取后的数据，清空内核缓存区有效数据长度（此处实现"一次性读取"逻辑）*/
current_size = 0; // 置0表示后续无数据可读，直到用户再次写入新数据
return count; // 返回实际拷贝的字节数，告知用户空间读取成功的长度
}
/*
* 定义字符设备的文件操作集（file_operations结构体）
* 该结构体是内核与字符设备驱动的交互接口，存放了设备支持的所有文件操作函数指针
* 内核通过该结构体调用驱动实现的具体接口（如open、read、write等）
*/
static struct file_operations fs_chrdev_fops = {
.owner = THIS_MODULE, // 标记该操作集所属的模块（THIS_MODULE是内核宏，指向当前模块）
// 作用：防止模块在被使用时被意外卸载，提高驱动安全性
.open = fs_chrdev_open, // 绑定设备打开接口
.release = fs_chrdev_release, // 绑定设备释放接口
.read = fs_chrdev_read, // 绑定设备读取接口
.write = fs_chrdev_write, // 绑定设备写入接口
};
/*
* 驱动模块加载函数（内核加载模块时自动调用，对应insmod命令）
* __init宏：标记该函数为模块初始化函数，内核加载完成后会释放该函数占用的内存
* 返回值 : 0表示加载成功，负数表示加载失败
*/
static int __init fs_chrdev_init(void)
{
int ret = 0; // 用于记录函数调用的返回结果，判断是否执行成功
dev_t devno = MKDEV(dev_major, dev_minor); // 构建完整的设备号（主设备号+次设备号）
// MKDEV是内核宏，将主、次设备号编码为一个32位的dev_t类型变量
printk(KERN_INFO "fs_chrdev: module enter\n");
/*第一步：申请注册字符设备号（手动指定主设备号方式）*/
// register_chrdev_region：注册指定的设备号区间
// 参数1：要注册的起始设备号（由MKDEV构建）
// 参数2：要注册的设备数量
// 参数3：设备名称（用于在/proc/devices中显示，方便用户查看设备对应关系）
// 返回值：0表示成功，负数表示失败
ret = register_chrdev_region(devno, dev_number, "fs_chrdev");
if (ret < 0) {
// KERN_ERR：错误级别的日志，用于输出驱动错误信息，方便调试
printk(KERN_ERR "fs_chrdev: register_chrdev_region failed\n");
goto err1; // 申请设备号失败，跳转到错误处理标签err1，直接返回错误
}
/*第二步：初始化并注册cdev字符设备结构体（将设备号、操作集、字符设备绑定）*/
// cdev_init：初始化cdev结构体，将cdev与文件操作集fs_chrdev_fops绑定
// 参数1：要初始化的cdev结构体指针
// 参数2：对应的file_operations操作集指针
cdev_init(&cdev, &fs_chrdev_fops);
// 设置cdev结构体的所属模块，与file_operations中的owner一致，提高安全性
cdev.owner = THIS_MODULE;
// cdev_add：将初始化完成的cdev结构体注册到内核中，建立设备号与字符设备的关联
// 参数1：要注册的cdev结构体指针
// 参数2：对应的设备号
// 参数3：设备数量
// 返回值：0表示成功，负数表示失败
ret = cdev_add(&cdev, devno, 1);
if (ret < 0) {
printk(KERN_ERR "fs_chrdev: cdev_add failed\n");
goto err2; // 注册cdev失败，跳转到错误处理标签err2，释放已申请的设备号
}
/*这个return 0 不能忽略，否则导致申请到的资源被释放掉*/
return 0; // 模块加载成功，返回0
/* 错误处理分支（goto语句实现，是内核驱动中资源释放的标准写法，清晰高效）*/
err2:
// 释放已注册的设备号（避免资源泄露），对应register_chrdev_region
unregister_chrdev_region(devno, dev_number);
err1:
return ret; // 返回错误码，告知内核模块加载失败
}
/*
* 驱动模块卸载函数（内核卸载模块时自动调用，对应rmmod命令）
* __exit宏：标记该函数为模块卸载函数，仅当模块被卸载时才会被编译链接
*/
static void __exit fs_chrdev_exit(void)
{
dev_t devno = MKDEV(dev_major, dev_minor); // 构建完整设备号
printk(KERN_INFO "fs_chrdev: module exit\n");
/*第一步：从内核中注销cdev字符设备结构体（对应cdev_add）*/
// cdev_del：移除内核中的cdev结构体，解除设备号与字符设备的关联
cdev_del(&cdev);
/*第二步：释放已注册的设备号（对应register_chrdev_region）*/
// unregister_chrdev_region：释放设备号区间，归还内核，避免资源泄露
unregister_chrdev_region(devno, dev_number);
}
// 模块加载入口宏：指定模块加载时要调用的初始化函数（fs_chrdev_init）
module_init(fs_chrdev_init);
// 模块卸载入口宏：指定模块卸载时要调用的卸载函数（fs_chrdev_exit）
module_exit(fs_chrdev_exit);
// 声明模块的许可证协议（必须指定，否则内核加载时会报警告，且部分功能不可用）
// GPL协议：开源协议，符合内核开源规范，允许模块与内核其他代码交互

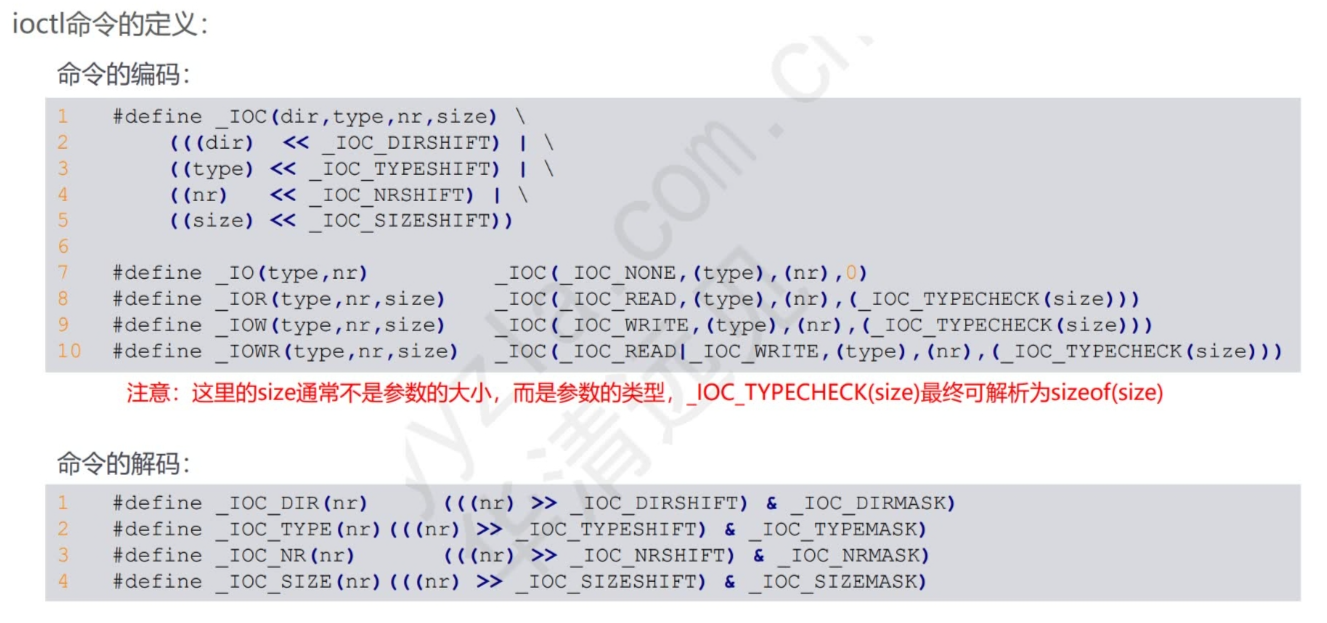

MODULE_LICENSE("GPL");ioctl

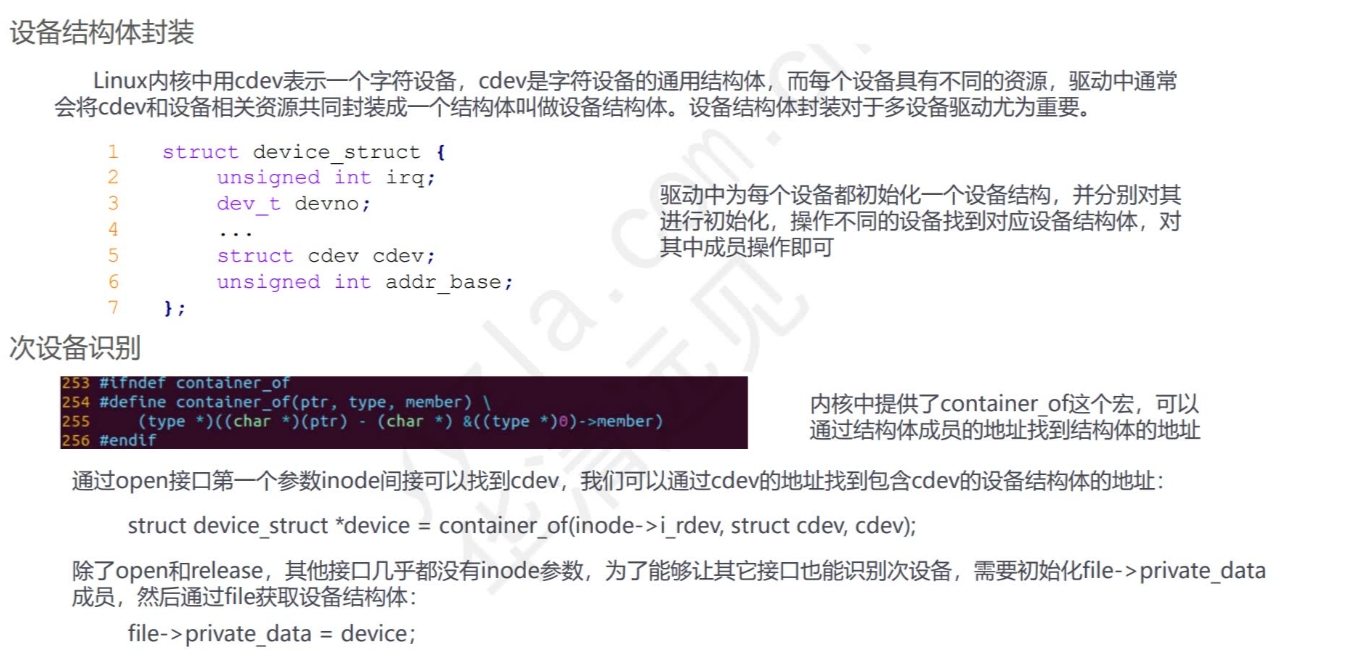

设备结构体
fs_chrdev.h
cs
#ifndef FS_CHRDEV_H
#define FS_CHRDEV_H
#define FS_CMD_MAGIC 'F'
#define FS_CMD1 _IO(FS_CMD_MAGIC, 0)
#define FS_CMD2 _IO(FS_CMD_MAGIC, 1)
#endiffs_chrdev.c
cs
/*
* 该文件是一个完整的 Linux 字符设备驱动模板
* 实现了 open/release/read/write/unlocked_ioctl 五大核心接口
* 支持用户态与内核态之间的字符数据读写，以及简单的 IO 控制命令响应
*/
#include <linux/kernel.h> // 内核打印函数 printk() 等核心内核接口
#include <linux/module.h> // 模块加载/卸载相关宏（module_init/module_exit）及模块管理接口
/*设备号 file_operations 相关头文件*/
#include <linux/fs.h> // 包含文件操作结构体 file_operations、设备号相关函数（MKDEV 等）
// 以及字符设备的核心操作接口定义
/*cdev 相关头文件*/
#include <linux/cdev.h> // 包含字符设备结构体 cdev 及相关操作函数（cdev_init/cdev_add 等）
/*copy_to_user/copy_from_user 相关头文件*/
#include <linux/uaccess.h> // 包含内核态与用户态数据拷贝的核心函数
// copy_to_user（内核→用户）、copy_from_user（用户→内核）
#include "fs_chrdev.h" // 自定义头文件，通常包含 IOCTL 命令宏（如 FS_CMD1/FS_CMD2）等定义
/*
* 定义设备号相关全局变量（字符设备必须关联设备号才能被用户态识别）
* dev_major : 主设备号（用于区分不同类型的字符设备，如 1 是内存设备、4 是 tty 设备）
* dev_minor : 次设备号（用于区分同一类型下的多个具体设备，从 0 开始编号）
* dev_number: 申请的设备数量（此处只申请 1 个设备，对应 1 个次设备号）
*/
static int dev_major = 300; // 手动指定主设备号为 300（需确保未被其他设备占用）
static int dev_minor = 0; // 次设备号从 0 开始
static int dev_number = 1; // 只申请 1 个字符设备
/*定义 cdev 结构体变量（用于描述字符设备的核心结构体，关联设备号与文件操作接口）*/
static struct cdev cdev;
/*定义数据缓存区（内核态用于存储用户态读写的数据，实现内核与用户态的数据中转）*/
#define BUFF_SIZE 128 // 定义缓冲区最大容量为 128 字节
static char dev_data[BUFF_SIZE] = {'\0'}; // 内核数据缓冲区，初始化为全空字符
static int current_size = 0; // 记录缓冲区中当前有效数据的长度（避免读取空数据）
/*
* 字符设备 open 接口（用户态调用 open() 打开设备文件时，内核会回调该函数）
* @inode: 指向设备节点的 inode 结构体（存储设备文件的磁盘信息，包含设备号）
* @file: 指向打开的文件描述符对应的 file 结构体（存储文件的运行时信息）
* @return: 0 表示打开成功，负数表示打开失败（返回对应的内核错误码）
*/
static int fs_chrdev_open(struct inode *inode, struct file *file)
{
// KERN_INFO：日志级别（信息级），内核日志会输出该内容，可通过 dmesg 命令查看
printk(KERN_INFO "fs_chrdev: fs_chrdev_open\n");
/*具体功能实现（此处为模板，可添加设备初始化、资源申请等逻辑）*/
return 0; // 返回 0 表示打开成功
}
/*
* 字符设备 release 接口（用户态调用 close() 关闭设备文件时，内核会回调该函数）
* 注意：close() 不一定会立即回调 release（存在文件描述符引用计数），引用计数为 0 时才会回调
* @inode: 指向设备节点的 inode 结构体
* @file: 指向关闭的文件描述符对应的 file 结构体
* @return: 0 表示释放成功，负数表示释放失败
*/
static int fs_chrdev_release(struct inode *inode, struct file *file)
{
printk(KERN_INFO "fs_chrdev: fs_chrdev_release\n");
/*具体功能实现（此处为模板，可添加设备资源释放、状态重置等逻辑）*/
return 0; // 返回 0 表示释放成功
}
/*
* 字符设备 write 接口（用户态调用 write() 向设备写入数据时，内核会回调该函数）
* 作用：将用户态缓冲区的数据拷贝到内核态缓冲区（完成用户→内核的数据传输）
* @file: 指向打开的文件描述符对应的 file 结构体
* @buff: 用户态缓冲区的指针（__user 修饰符标注：该指针指向用户态内存空间，内核不可直接访问）
* @size: 用户态想要写入的数据长度（字节数）
* @loff: 文件偏移量（字符设备通常忽略，块设备/普通文件需关注）
* @return: 成功写入的字节数；负数表示写入失败（返回对应的内核错误码）
*/
static ssize_t fs_chrdev_write(struct file *file, const char __user *buff, size_t size, loff_t *loff)
{
int count = 0; // 实际要拷贝的数据长度（用于限制超出缓冲区容量的写入）
/*1. 检查写入长度 size 的正确性，避免非法数据或缓冲区溢出*/
if (size < 0) { // size 为负数，属于非法参数
return -EINVAL; // 返回内核错误码：无效参数
} else if (size > BUFF_SIZE - 1) { // 写入数据超出缓冲区容量（预留 1 字节存字符串结束符 '\0'）
count = BUFF_SIZE - 1; // 限制最大写入长度为缓冲区容量-1
} else { // 写入数据长度合法，正常接收
count = size;
}
/*2. 将用户空间数据拷贝到内核空间（核心步骤）
* copy_from_user: 内核提供的安全拷贝函数（用户态→内核态）
* 函数原型：unsigned long copy_from_user(void *to, const void __user *from, unsigned long n)
* 参数说明：
* to: 内核态缓冲区指针（此处为 dev_data）
* from: 用户态缓冲区指针（此处为 buff，必须带 __user 修饰）
* n: 要拷贝的字节数（此处为 count）
* 返回值：拷贝失败的字节数（0 表示全部拷贝成功，非 0 表示拷贝失败）
*/
if (copy_from_user(dev_data, buff, count)) {
return -EFAULT; // 返回内核错误码：内存访问错误（用户态指针无效或权限不足）
}
/*3. 数据拷贝完成后的收尾处理*/
dev_data[count] = '\0'; // 给内核缓冲区数据添加字符串结束符，避免后续读取出现乱码
current_size = count; // 更新当前缓冲区有效数据长度，为 read 接口提供数据长度参考
return count; // 返回实际写入的字节数，告知用户态写入成功
}
/*
* 字符设备 read 接口（用户态调用 read() 从设备读取数据时，内核会回调该函数）
* 作用：将内核态缓冲区的数据拷贝到用户态缓冲区（完成内核→用户的数据传输）
* @file: 指向打开的文件描述符对应的 file 结构体
* @buff: 用户态缓冲区的指针（__user 修饰符标注：内核不可直接访问）
* @size: 用户态想要读取的数据长度（字节数）
* @loff: 文件偏移量（字符设备通常忽略）
* @return: 成功读取的字节数；0 表示无数据可读；负数表示读取失败
*/
static ssize_t fs_chrdev_read(struct file *file, char __user *buff, size_t size, loff_t *loff)
{
int count = 0; // 实际要拷贝的数据长度
/*1. 检查读取长度 size 的正确性，以及内核缓冲区是否有有效数据*/
if (size < 0) { // size 为负数，非法参数
return -EINVAL;
} else if (size > current_size) { // 用户想要读取的长度大于内核缓冲区有效数据长度
count = current_size; // 只能返回当前所有有效数据
} else { // 读取长度合法，正常返回请求长度
count = size;
}
/*2. 将内核空间数据拷贝到用户空间（核心步骤）
* copy_to_user: 内核提供的安全拷贝函数（内核态→用户态）
* 函数原型：unsigned long copy_to_user(void __user *to, const void *from, unsigned long n)
* 参数说明：
* to: 用户态缓冲区指针（此处为 buff）
* from: 内核态缓冲区指针（此处为 dev_data）
* n: 要拷贝的字节数（此处为 count）
* 返回值：拷贝失败的字节数（0 表示全部拷贝成功，非 0 表示拷贝失败）
*/
if (copy_to_user(buff, dev_data, count)) {
return -EFAULT; // 返回内核错误码：内存访问错误
}
/*3. 数据拷贝完成后的收尾处理*/
current_size = 0; // 读取完成后清空有效数据长度标记（此处为一次性读取，可根据需求修改为循环读取）
return count; // 返回实际读取的字节数，告知用户态读取成功
}
/*

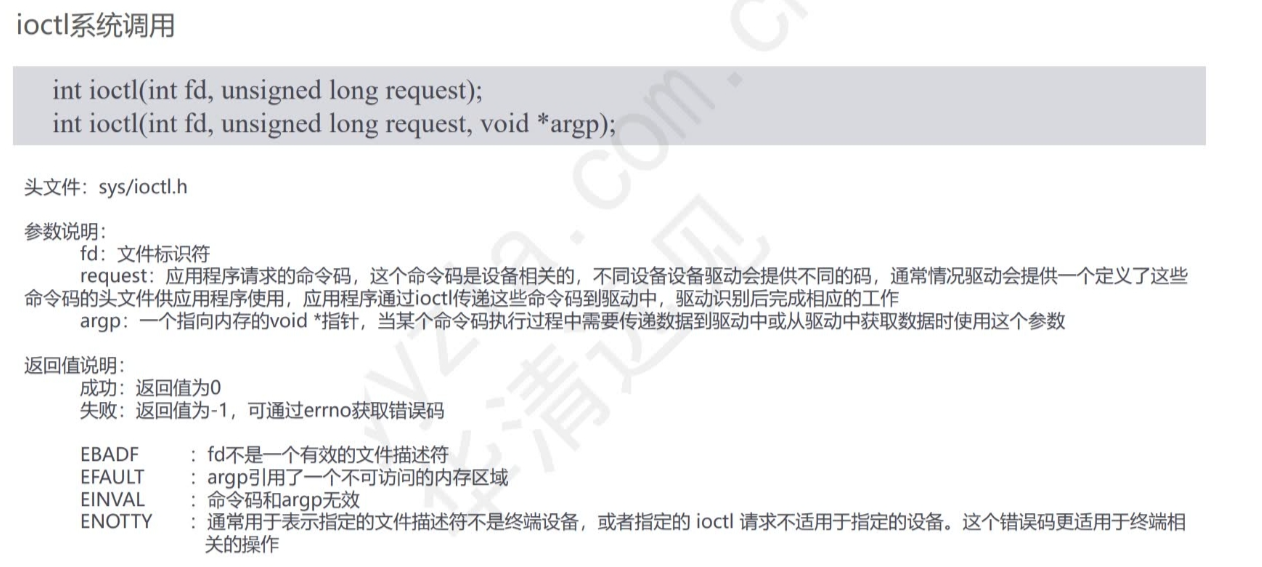

* 字符设备 unlocked_ioctl 接口（用户态调用 ioctl() 控制设备时，内核会回调该函数）
* 作用：实现设备的自定义控制命令（如设备参数配置、模式切换等），比 read/write 更灵活
* 注意：unlocked_ioctl 是无锁版本（推荐使用），替代旧的 ioctl 接口
* @file: 指向打开的文件描述符对应的 file 结构体
* @cmd: 用户态传入的控制命令（自定义宏，如 FS_CMD1/FS_CMD2）
* @arg: 用户态传入的命令参数（可是整数或指针，需根据命令类型解析）
* @return: 0 表示命令执行成功；负数表示命令执行失败
*/
static long fs_chrdev_unlocked_ioctl(struct file *file, unsigned int cmd, unsigned long arg)
{
printk(KERN_INFO "fs_chrdev: fs_chrdev_unlocked_ioctl\n");
/*根据用户态传入的命令 cmd 进行分支处理*/
switch(cmd) {
case FS_CMD1: // 自定义命令 1（在 fs_chrdev.h 中定义）
printk(KERN_INFO "fs_chrdev: FS_CMD1\n");
break; // 执行完成后跳出分支
case FS_CMD2: // 自定义命令 2（在 fs_chrdev.h 中定义）
printk(KERN_INFO "fs_chrdev: FS_CMD2\n");
break;
default: // 未知命令，返回错误提示
printk(KERN_INFO "fs_chrdev: invalid argment\n");
}
return 0; // 返回 0 表示 ioctl 操作成功
}
/*
* 定义文件操作结构体 file_operations（字符设备的核心"操作清单"）
* 该结构体关联了字符设备支持的所有操作接口，内核通过该结构体回调对应的驱动函数
* 每个成员对应一个操作接口，未实现的接口可设为 NULL（用户态调用时会返回 -ENOTTY）
*/
static struct file_operations fs_chrdev_fops = {
.owner = THIS_MODULE, // 标注该结构体所属的模块（必须设置，用于内核模块管理，防止模块被意外卸载）
.open = fs_chrdev_open, // 关联 open 操作接口
.release = fs_chrdev_release, // 关联 release 操作接口
.read = fs_chrdev_read, // 关联 read 操作接口
.write = fs_chrdev_write, // 关联 write 操作接口
.unlocked_ioctl = fs_chrdev_unlocked_ioctl, // 关联 unlocked_ioctl 操作接口
};
/*
* 模块加载函数（驱动插入内核时执行，对应 insmod 命令）
* __init 宏标注：该函数仅在模块加载时执行一次，执行完成后会被内核释放内存
* 作用：完成字符设备的初始化工作（申请设备号、初始化 cdev、注册 cdev 等）
* @return: 0 表示加载成功；负数表示加载失败（驱动不会被插入内核）
*/
static int __init fs_chrdev_init(void)
{
int ret = 0; // 函数返回值，用于记录各步骤的执行结果
dev_t devno = MKDEV(dev_major, dev_minor); // 构建完整设备号（主设备号+次设备号）
// MKDEV 宏：将主设备号和次设备号组合成一个 32 位的 dev_t 类型设备号（高 12 位为主设备号，低 20 位为次设备号）
printk(KERN_INFO "fs_chrdev: module enter\n");
/*1. 申请设备号（静态申请：手动指定主设备号，适用于已知未被占用的设备号）
* 函数原型：int register_chrdev_region(dev_t from, unsigned int count, const char *name)
* 参数说明：
* from: 起始设备号（此处为构建好的 devno）
* count: 申请的设备数量（此处为 dev_number=1）
* name: 设备名称（会在 /proc/devices 中显示，用于标识设备）
* 返回值：0 表示申请成功；负数表示申请失败（如设备号已被占用）
*/
ret = register_chrdev_region(devno, dev_number, "fs_chrdev");
if (ret < 0) { // 设备号申请失败
printk(KERN_ERR "fs_chrdev: register_chrdev_region failed\n"); // KERN_ERR：错误级日志，标注严重错误
goto err1; // 跳转到错误处理标签，直接返回错误
}
/*2. 初始化 cdev 结构体并注册到内核（将 cdev 与设备号、文件操作结构体关联）
* 第一步：cdev_init 初始化 cdev 结构体
* 函数原型：void cdev_init(struct cdev *cdev, const struct file_operations *fops)
* 参数说明：
* cdev: 要初始化的 cdev 结构体变量（此处为全局变量 cdev）
* fops: 关联的文件操作结构体（此处为 fs_chrdev_fops）
*/
cdev_init(&cdev, &fs_chrdev_fops);
cdev.owner = THIS_MODULE; // 标注 cdev 所属的模块（必须设置，与 file_operations 中的 owner 一致）
/*第二步：cdev_add 将 cdev 结构体注册到内核，完成字符设备的最终注册
* 函数原型：int cdev_add(struct cdev *p, dev_t dev, unsigned int count)
* 参数说明：
* p: 已初始化的 cdev 结构体指针
* dev: 关联的设备号（此处为 devno）
* count: 设备数量（此处为 1）
* 返回值：0 表示注册成功；负数表示注册失败
*/
ret = cdev_add(&cdev, devno, 1);
if (ret < 0) { // cdev 注册失败
printk(KERN_ERR "fs_chrdev: cdev_add failed\n");
goto err2; // 跳转到错误处理标签，释放已申请的设备号
}
/*这个 return 0 不能忽略，否则导致申请到的资源被释放掉*/
return 0; // 模块加载成功，返回 0
/* 错误处理标签（采用 goto 语句实现资源回滚，是内核驱动的常用最佳实践）
* 当后续步骤失败时，需要释放前面已成功申请的资源，避免内存泄漏或资源占用
*/
err2: // cdev_add 失败时，执行此处
unregister_chrdev_region(devno, dev_number); // 释放已申请的设备号
err1: // register_chrdev_region 失败时，执行此处
return ret; // 返回错误码，告知内核模块加载失败
}
/*
* 模块卸载函数（驱动从内核移除时执行，对应 rmmod 命令）
* __exit 宏标注：该函数仅在模块卸载时执行一次，未编译进内核的模块会包含该函数
* 作用：释放模块加载时申请的所有资源（注销 cdev、释放设备号），避免资源泄漏
*/
static void __exit fs_chrdev_exit(void)
{
dev_t devno = MKDEV(dev_major, dev_minor); // 重构完整设备号
printk(KERN_INFO "fs_chrdev: module exit\n");
/*1. 注销 cdev 结构体，从内核中移除字符设备（释放 cdev 占用的内核资源）
* 函数原型：void cdev_del(struct cdev *p)
* 参数：要注销的 cdev 结构体指针
*/
cdev_del(&cdev);
/*2. 释放设备号，将设备号归还给内核（避免设备号被永久占用）
* 函数原型：void unregister_chrdev_region(dev_t from, unsigned int count)
* 参数与 register_chrdev_region 一致
*/
unregister_chrdev_region(devno, dev_number);
}
/*
* 模块加载/卸载函数关联宏（内核用于识别模块的入口和出口函数）
* module_init: 关联模块加载函数，insmod 命令执行时会调用该宏指定的函数
* module_exit: 关联模块卸载函数，rmmod 命令执行时会调用该宏指定的函数
*/
module_init(fs_chrdev_init);
module_exit(fs_chrdev_exit);
/*
* 模块许可证宏（必须设置，否则内核会报警告，且部分功能无法使用）
* MODULE_LICENSE("GPL"): 声明模块遵循 GPL 协议，与内核开源协议兼容
* 其他可选值：MIT、BSD 等（非 GPL 协议可能会触发内核模块兼容性限制）
*/
MODULE_LICENSE("GPL");test.c
cs
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <fcntl.h>
#include <string.h>
#include <sys/ioctl.h>
#include "fs_chrdev.h"
int main(int argc, const char *argv[])
{
int fd, nbyte;
char buf[128] = "Hello World";
fd = open("/dev/fs_chrdev", O_RDWR);
if (fd < 0) {
perror("open");
return -1;
}
ioctl(fd, FS_CMD1);
ioctl(fd, FS_CMD2);
close(fd);
return 0;
}
