一、IP协议概念

IP （Internet Protocol，网际协议）是TCP/IP协议族的核心 ，位于OSI模型网络层，负责无连接、尽力而为的数据包跨网传输，核心是寻址和路由，不保证可靠交付（可靠性由TCP等上协议进行补充）

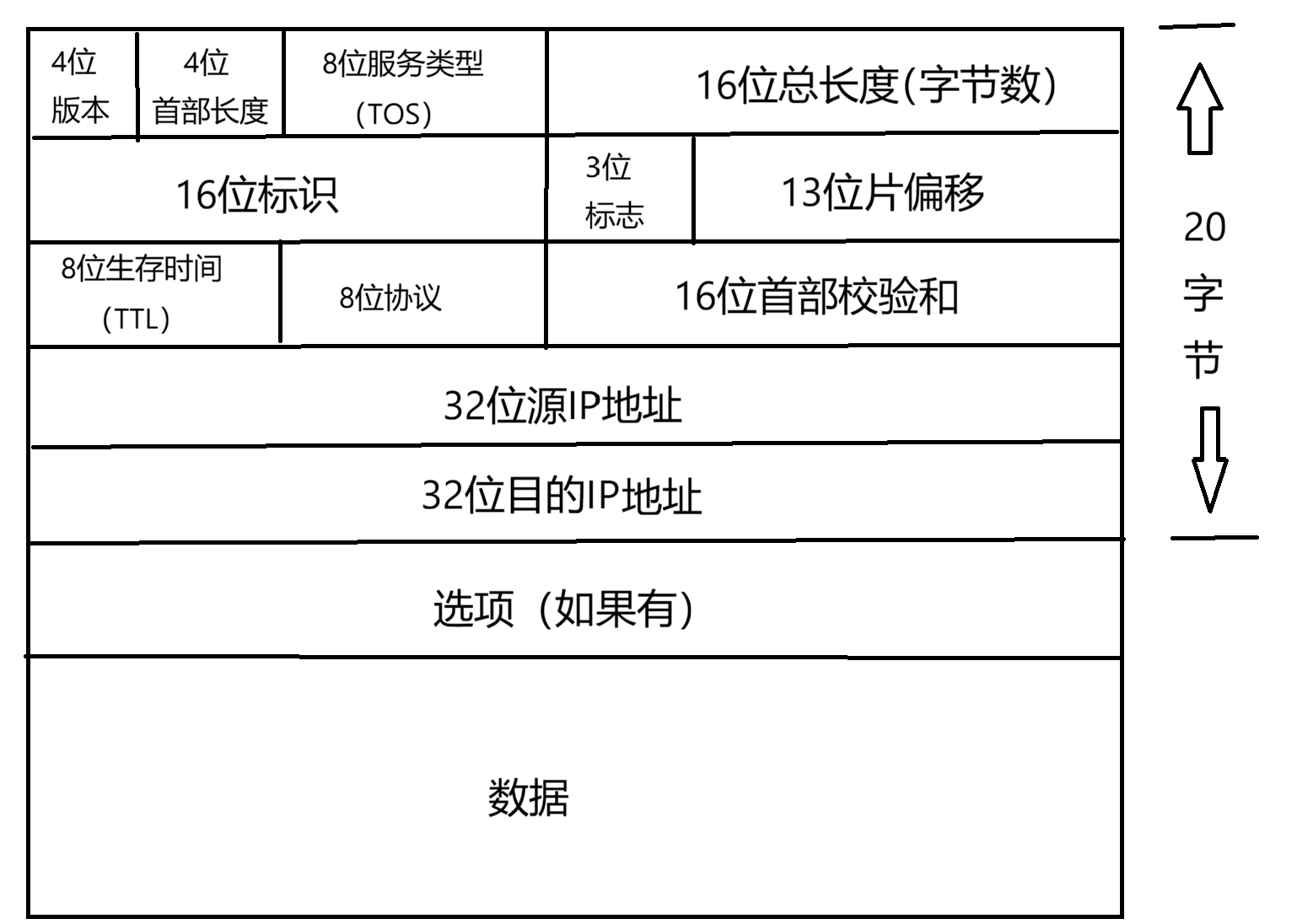

二、IP协议头格式

**4位版本：**固定为4，表示这是 IPv4 报文，若为6则对应 IPv6 协议

**4位首部长度：**以4字节为单位计数，最大值为15（对应60字节头部），用于标识 IP 头部的总长度

8位服务类型（TOS）: 用于指定报文的传输优先级与服务质量（如低延迟、高吞吐量）

**16位总长度：**表示整个IP报文（头部+数据）的字节数

**16位标识：**为每个IP报文分配标识，用于分片重组时识别属于同一原始报文的分片

**3位标志：**核心是DF(不分片）和MF(更多分片)，DF=1 表示禁止分片，MF=0 表示最后一个分片

**13位片偏移：**标识当前分片在原始报文的位置，用于按序重组分片

**8位生存时间：**限制报文在网络中转发次数，防止无限转发，值为0时会丢弃

**8位协议：**标识IP报文承载的上层协议

**16位首部校验和：**仅对头部进行校验，用于验证传输是否正确

**32位源IP地址：**标识报文发送端IP地址

**32位目的IP地址：**标识报文接收端IP地址

三、地址管理

1、网段划分

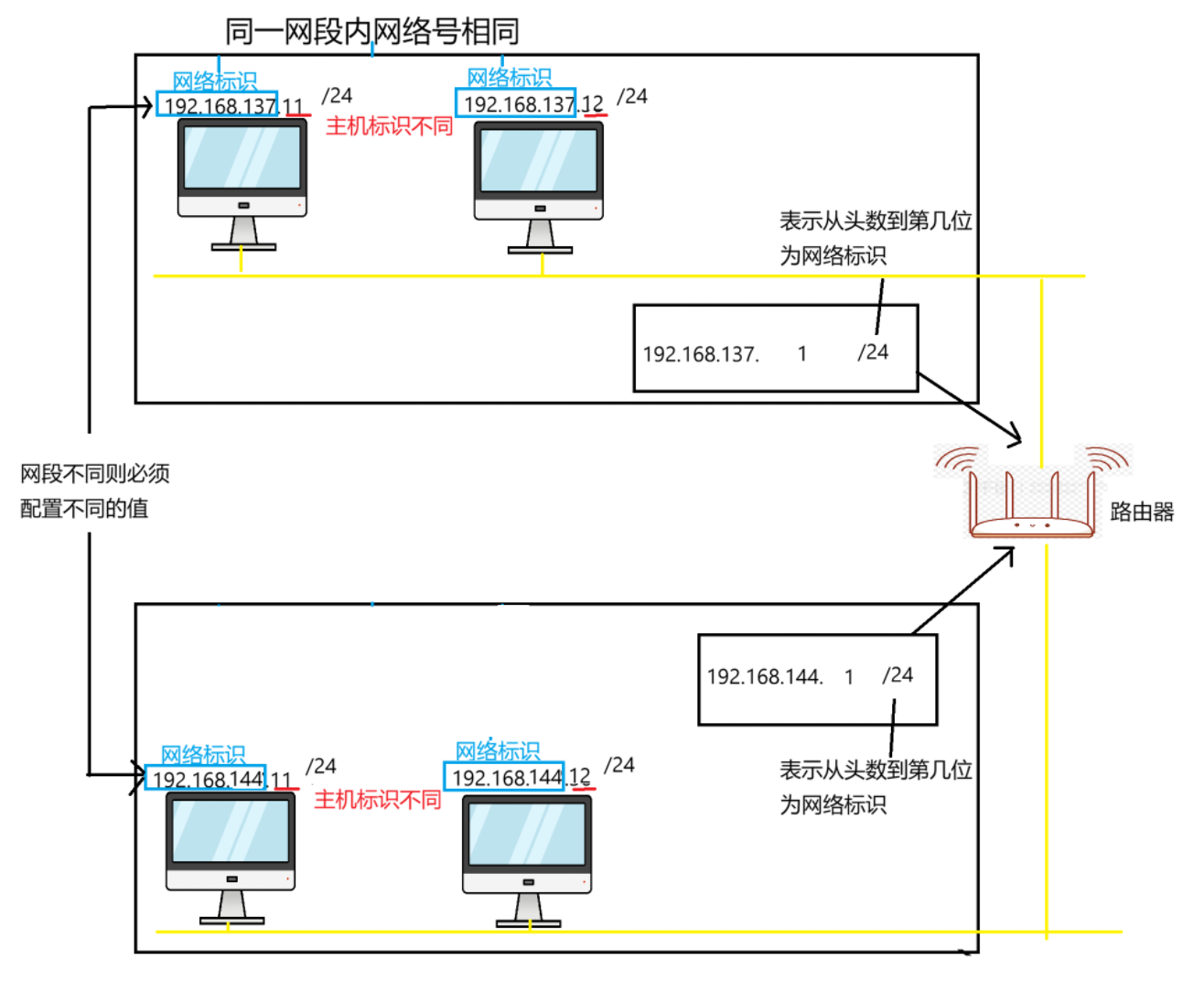

IP 地址由网络号和主机号构成

**网络号：**保证相互连接的两个网段具有不同的标识

**主机号：**同一网段内，主机之间具有相同的网络号，不同的主机号

不同的子网就是把网络号相同的主机放在一起

如果在同一子网中增加一台设备，那么它们的主机号不能重复

DHCP技术能给子网内新增主机自动分配IP地址

以前提出一种划分网络号和主机号方案，将所有IP地址分为了5类：

A类：0.0.0.0到127.255.255.255

B类：128.0.0.0到191.255.255.255

C类：192.0.0.0到223.255.255.255

D类：224.0.0.0到239.255.255.255

E类：240.0.0.0到247.255.255.255

这样会导致浪费大量的 IP地址，针对这种情况有了新的划分方案 CIDR(Classes Interdomain Routing):

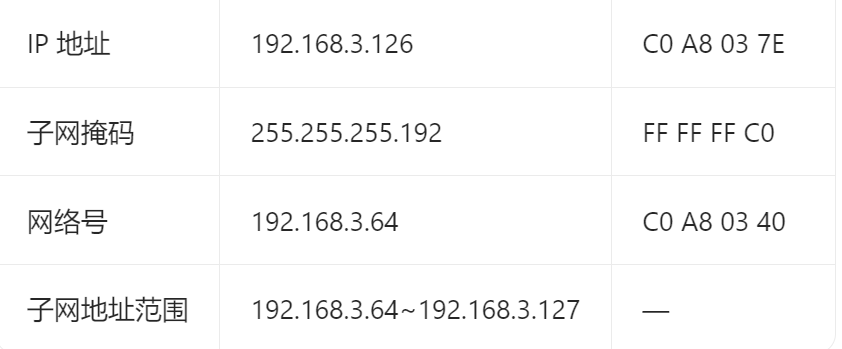

引入一个额外的子网掩码（subnet mask）来区分网络号和主机号

子网掩码也是一个32位的正整数，通常用一串 " 0 " 来结尾

将 IP地址和子网掩码进行"按位与"操作，得到的结果就是网络号

2、特殊的 IP 地址

在 IP 地址中针对一些特定值有一些特定的含义：

将 IP 地址中的主机地址全部设为 0，就成为了网络号，代表这个局域网（192.168.100.55 --> 192.168.100.0）, 某个具体设备不可以使用这个IP

将 IP 地址中的主机地址全部设为 1 ，就成为了广播地址，用于给同一链路中相互连接的主机发送数据包（192.168.100.255）

127.* 的 IP 地址用于本机环回（loop back）测试，通常是127.0.0.1 。localhost（域名，IP 地址的代称）

3、IP 地址的数量限制（NAT）

在进行设计 IP 地址时是为了让每个设备的 IP 地址不同，用来区分

IPv4是一个4字节32位的正整数，表示的范围是 2^32 ( 0 ~ 42亿9000万 )，TCP/IP规定每个主机都需要有一个IP地址，但由于互联网的发展，IPv4 所指的范围对于现在的设备不足以支持

应对IP地址不足策略：

**动态分配IP地址：**当一个设备需要上网则进行分配，不需要则不分配（此方法已经在使用，但效果有限）

NAT网络地址转换（核心）： 将IP地址分为两大类 ①内网IP（私网IP）: 10.* 、172.16-172.31 、192.168.* ②外网IP（公网IP）: 其余全是外网IP 注意：约定不同局域网内，内网IP可以重复

**IPv6：**不是IPv4的升级，这是两个不相关的协议，彼此不兼容，IPv6用16字节128位表示一个IP地址

4、在跨局域网进行访问时应该如何？

此处又分为5种情况：

同一个局域网内两个设备进行访问，此时不需要考虑NAT，只需要根据不同IP地址来区分不同设备即可

两个外网IP设备访问，也不需要考虑NAT，因为外网IP全局唯一

不同局域网中两个设备尝试访问对方，这是不被允许的，因为它们的IP地址可能相同

外网 IP 的设备访问内网 IP 的设备，这也是不被允许的，内网IP设备的地址可能会混淆

内网 IP 设备尝试访问外网 IP 设备，就会触发 " 网络地址转换 " ，NAT设备(路由器)对IP 数据报其中的 "源 IP 做出修改" ，修改为自己的IP

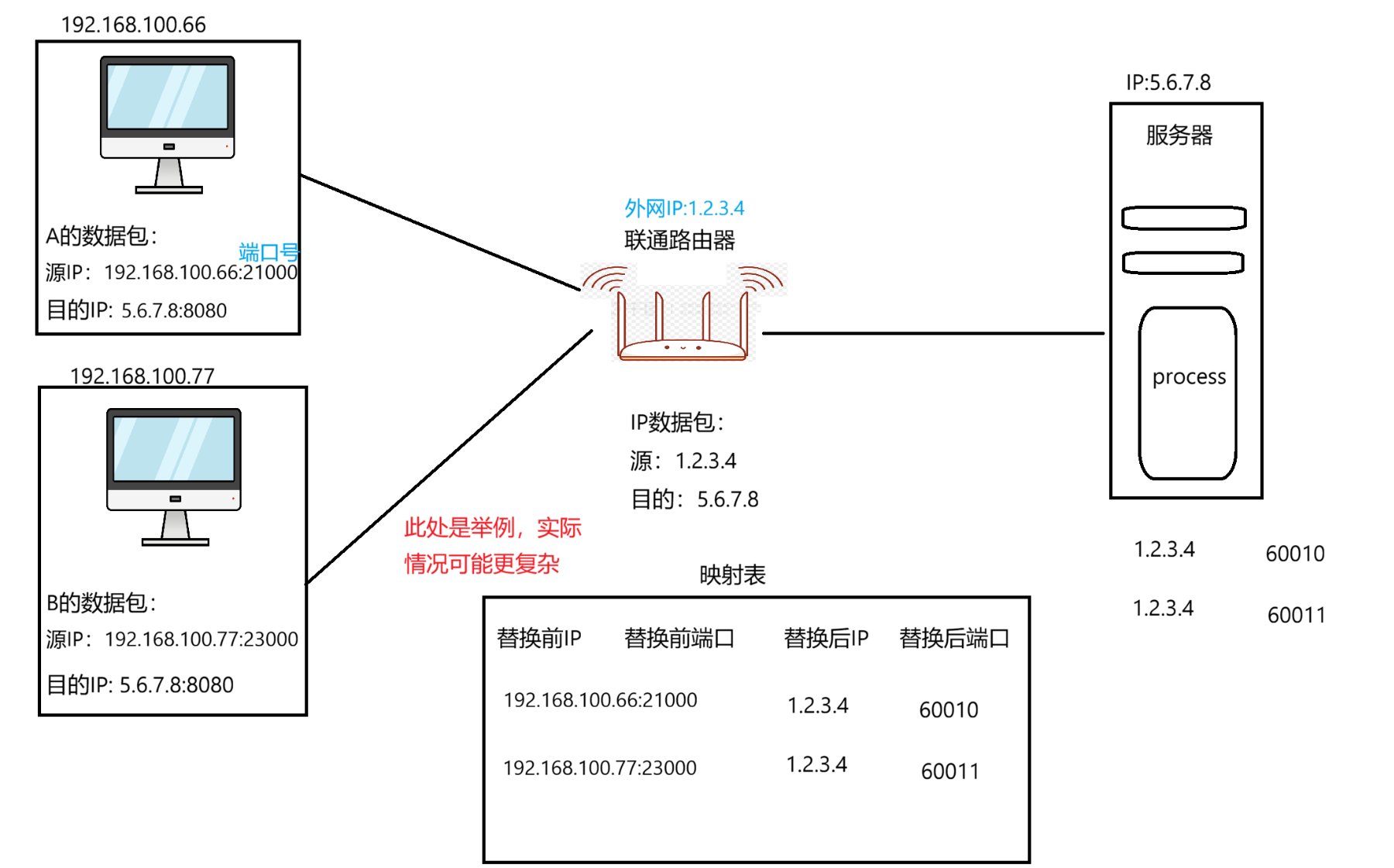

第五种访问的大致流程如下：

首先内网设备知道了源IP和目地IP及端口号，我们知道要访问外网设备需要外网IP ，对方在返回响应时也需要外网IP 才能做到，那么我们以联通路由器为例（有外网IP），一个联通路由器在一定时间内可能会有成千上万的内网IP进行访问，我们应该如何才能做到区分并返回正确响应，在NAT设备中维护了一个表，包含了映射关系（如果端口号相同也会进行一定的替换），然后会将替换好的IP地址与端口号发往目的IP和端口，此处就完成了发送，返回响应也根据表中数据进行修改后即可

四、路由选择

IP 协议进行数据转发的时候，路线规划的过程，由于如今网络环境的复杂化，IP 协议的路由选择不知道 "全局" ，因此IP协议的路由选择是**"渐进式"、"启发式"**的过程，它只能给出路线的 "较优解"

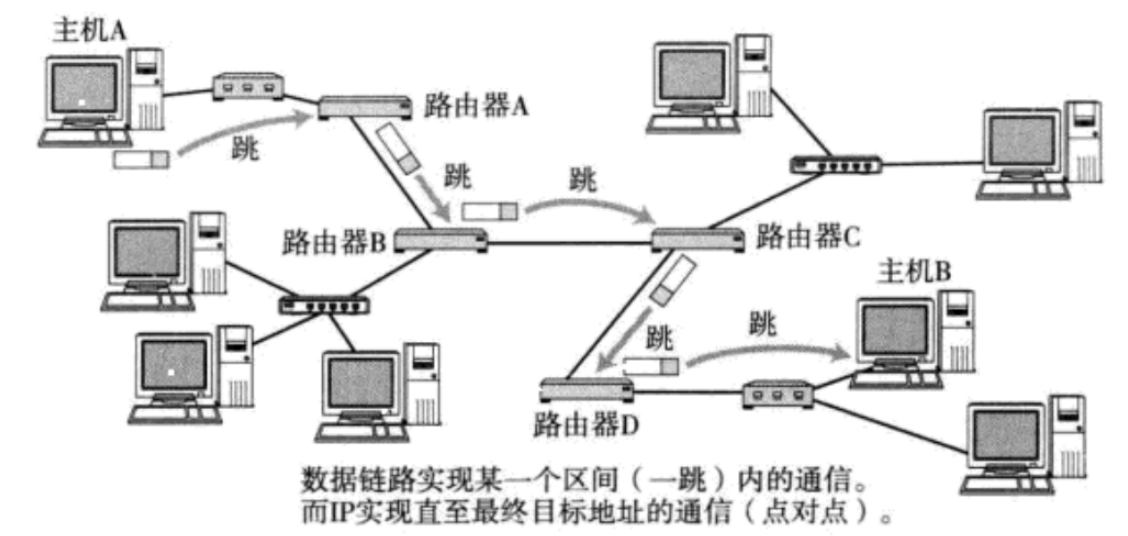

路由的过程，是一跳一跳（Hop by Hop）"问路"的过程

" 一跳一跳 " 就是数据链路层的一个具体区间，具体在以太网中指源MAC地址到目的MAC地址之间的帧传输区间

IP 数据包的传输过程也和问路一样，数据转发的时候到达路由器，每个路由器都会知道一些周围的情况（维护一个"路由表"）

如果路由器知道在哪，会给出具体位置

如果路由器不知道在哪，会给出一个方向

在路由表中如果没有任何一个记录可以匹配到，就会走默认的路径（下一跳表项，都不匹配会给默认值），下一跳表项通常是指 "上一级" 路由器
