GPIO(通用输入输出)面试中高频问题

GPIO (通用输入输出)是嵌入式系统中最基础且核心的外设,面试中高频考察基础概念、配置原理、实战应用、底层细节等维度。以下是针对嵌入式工程师(尤其 STM32 方向)的经典面试题,涵盖基础到进阶

一、基础概念类(必考)

  1. 什么是 GPIO?它的核心作用是什么?

答案要点:

GPIO 是通用输入输出引脚,可由软件配置为输入 / 输出 / 复用功能 / 模拟功能,是 MCU 与外部设备(LED、按键、传感器、外设芯片)通信的 "桥梁"。

核心作用:① 输出高低电平(控制外设);② 读取外部电平(采集信号);③ 复用为外设功能引脚(I2C/SPI/USART 等);④ 模拟功能(ADC 输入、DAC 输出)。

考察重点:GPIO 的定义和核心应用场景,区分 "通用" 与 "专用" 外设的差异。

  1. GPIO 的八种工作模式(STM32 为例)是什么?分别适用于什么场景?

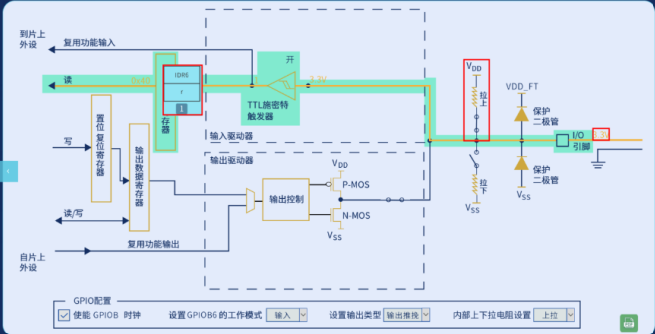

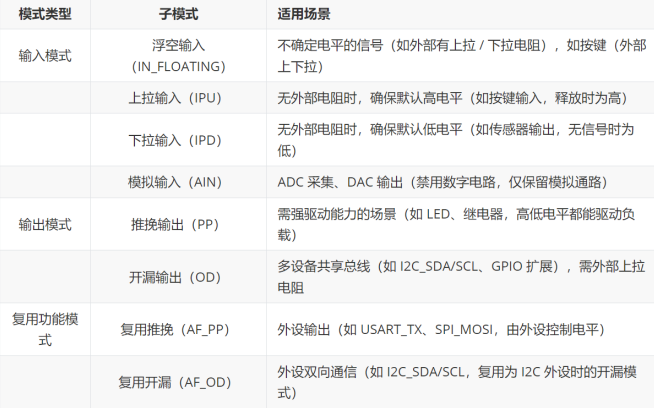

答案要点:STM32 GPIO 支持8 种模式,核心分类及场景:

考察重点:模式分类、"推挽 vs 开漏" 差异、模拟输入与数字输入的区别,需结合实际场景记忆。

  1. 推挽输出(PP)和开漏输出(OD)的核心区别是什么?为什么 I2C 总线要用开漏输出?

答案要点:

① 驱动能力:推挽输出高低电平均由 MCU 内部 MOS 管驱动(高电平 VDD,低电平 GND),驱动能力强;开漏输出仅低电平由 MOS 管拉到 GND,高电平需外部上拉电阻(VDD),驱动能力依赖电阻;

② 电平特性:推挽输出不能并联(避免短路);开漏输出可并联(多设备拉低有效,总线默认高电平);

③ I2C 用开漏的原因:I2C 是多主从总线,需支持多设备同时发送信号,开漏模式下 "线与" 逻辑(任一设备拉低总线为低,所有设备释放总线为高),避免总线冲突。

考察重点:输出模式的底层原理,结合总线协议的应用逻辑。

  1. 上拉电阻和下拉电阻的作用是什么?如何选择阻值?

答案要点:

作用:① 确定 GPIO 默认电平(避免浮空状态下电平不确定);② 增强驱动能力(开漏输出必须配合上拉);③ 保护引脚(限制浪涌电流)。

阻值选择:① 过小:功耗大、总线电平切换慢(RC 时间常数大);② 过大:抗干扰能力弱、驱动能力不足;③ 常用范围:10kΩ~100kΩ(兼顾功耗和响应速度,I2C 总线常用 4.7kΩ~10kΩ)。

考察重点:电阻的实际选型逻辑,结合功耗、响应速度、抗干扰性的权衡。

二、配置与底层原理类(高频)

  1. 为什么 STM32 配置 GPIO 前要先使能对应端口的时钟?

答案要点:

STM32 为了低功耗,所有外设(包括 GPIO)的时钟默认处于关闭状态(时钟门控机制)。只有使能对应端口的时钟,GPIO 模块才能被 CPU 访问和配置,否则配置寄存器无效。

时钟使能寄存器:RCC_APB2PeriphClockCmd(GPIOA~G,APB2 总线)、RCC_AHB1PeriphClockCmd(STM32F4/F7/H7,AHB1 总线)。

考察重点:STM32 时钟树的基础概念,低功耗设计的核心思想。

  1. GPIO 的模拟模式(AIN)和数字输入模式的区别是什么?

答案要点:

① 模拟模式:禁用 GPIO 的数字电路(施密特触发器、输出缓冲器),引脚直接连接到 ADC/DAC 的模拟通路,用于采集模拟信号(如电压);

② 数字输入模式:启用数字电路,将模拟信号转换为高低电平(通过施密特触发器),用于读取数字信号(如按键、传感器的数字输出)。

关键区别:模拟模式保留信号的连续变化特性,数字模式仅识别高低电平。

三、实战应用与问题排查类(核心)

  1. 如何用 GPIO 实现按键输入?需要注意什么问题?(消抖处理)

答案要点:

(1)硬件配置:按键一端接 GPIO(上拉输入模式),另一端接 GND;

(2)软件实现:

① 基础读取:直接读取 GPIO_PIN 状态(HAL_GPIO_ReadPin ());

② 关键问题:按键机械抖动(按下 / 释放时电平波动,约 10~20ms),需消抖处理;

③ 消抖方法:

软件消抖:延时 10~20ms 后再次读取,确认电平稳定(简单但占用 CPU);

硬件消抖:并联 100nF 电容(滤除高频波动,减少软件压力);

中断消抖:通过定时器中断扫描按键(避免阻塞主程序)。

考察重点:硬件电路设计、抖动问题的理解、消抖方案的选型与实现。

  1. 如何用 GPIO 实现 LED 流水灯?如何优化性能?

答案要点:

(1)基础实现:配置 GPIO 为推挽输出,循环设置引脚高低电平(HAL_GPIO_WritePin ()),中间加延时(HAL_Delay ());

(2)性能优化:

① 避免阻塞:用定时器中断替代 HAL_Delay ()(主程序可并行处理其他任务);

② 位操作优化:直接操作 ODR 寄存器(而非 HAL 库函数),提高执行速度(如GPIOA->ODR ^= GPIO_PIN_0; 翻转引脚);

③ 低功耗:流水灯间隔期间让 MCU 进入休眠模式(如 WFI 指令),减少功耗。

示例(定时器中断优化):

配置定时器(如 TIM2)定时 100ms 中断,中断服务函数中翻转 LED 引脚电平。

考察重点:阻塞与非阻塞编程的区别,底层寄存器操作,低功耗优化思路。

  1. GPIO 中断的配置步骤是什么?中断触发方式有哪些?

答案要点:

(1)STM32 GPIO 中断配置步骤(HAL 库):

使能 GPIO 端口时钟和 SYSCFG 时钟(中断映射需 SYSCFG);

配置 GPIO 为输入模式(上拉 / 下拉 / 浮空);

配置中断触发方式(上升沿 / 下降沿 / 双边沿);

配置 NVIC(中断优先级分组、使能中断通道);

编写中断服务函数(HAL_GPIO_EXTI_Callback ())。

(2)中断触发方式:

上升沿触发(GPIO_PIN_SET 时触发):适用于外部信号从低到高(如按键释放);

下降沿触发(GPIO_PIN_RESET 时触发):适用于外部信号从高到低(如按键按下);

双边沿触发:上升沿和下降沿都触发(如串口通信的 RX 引脚,需捕捉起始位和数据位)。

示例代码(GPIOA_PIN_0 下降沿中断):

__HAL_RCC_GPIOA_CLK_ENABLE();

__HAL_RCC_SYSCFG_CLK_ENABLE();

GPIO_InitStruct.Pin = GPIO_PIN_0;

GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING; // 下降沿中断

GPIO_InitStruct.Pull = GPIO_PULLUP;

HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

HAL_NVIC_SetPriority(EXTI0_IRQn, 1, 0); // 优先级分组2,抢占优先级1,响应优先级0

HAL_NVIC_EnableIRQ(EXTI0_IRQn); // 使能中断通道

void EXTI0_IRQHandler(void) {

HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0); // 清除中断标志位

}

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {

if (GPIO_Pin == GPIO_PIN_0) {

// 中断处理逻辑(如翻转LED)

HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_5);

}

}

考察重点:中断配置的完整流程,NVIC 优先级分组的概念,触发方式的选型。

  1. GPIO 的最大驱动能力是多少?如何避免 GPIO 引脚损坏?

答案要点:

(1)驱动能力:STM32 GPIO 单个引脚最大输出电流约 20mA(绝对最大值),推荐连续输出电流不超过 10mA(避免过热);多个引脚同时输出时,总电流需遵循 datasheet 限制(如 GPIO 端口总电流≤60mA)。

(2)保护措施:

① 驱动大负载(如 LED、继电器)时,串联限流电阻(LED 常用 220Ω~1kΩ,计算:R=(VDD-Vf)/I,Vf 为 LED 正向压降);

② 避免引脚直接接电源 / GND(可能导致短路电流过大);

③ 外部信号电压范围需匹配 MCU(如 3.3V MCU 的 GPIO 不能直接接 5V 信号,需电平转换);

④ 高频信号场景下,添加 TVS 管或 ESD 防护电路(避免静电损坏)。

考察重点:硬件设计的实用性知识,驱动能力的量化指标,引脚保护的工程思维。

四、面试答题技巧

先基础后进阶:回答时先明确核心概念,再展开细节(如配置步骤、底层原理);

结合实战场景:每个知识点尽量关联实际项目(如 "我在做智能小车时,用 GPIO 推挽输出控制电机驱动模块,开漏输出模拟 I2C 总线");

突出 STM32 重点:针对 STM32 相关岗位,多提及寄存器配置、HAL 库函数、中断 / NVIC 等 STM32 特有知识点;

排查问题思路:遇到 "为什么配置无效""引脚电平异常" 等问题,按 "时钟→模式→寄存器→硬件电路" 的顺序排查。

以上题目覆盖 GPIO 的核心考点,可以结合 STM32 datasheet 和实际项目理解,避免死记硬背。
