【DMA】存储器到外设模式实验2

香水5只用六神2026-03-16 15:44

文章目录

前言

前面了解了存储器到存储器模式实验一，接下里我们学习存储器到外设实验，使用 DMA 传输把指定的存储器数据转移到 USART 数据寄存器内，并发送至 PC 端，在串口调试助手显示

一、硬件设计

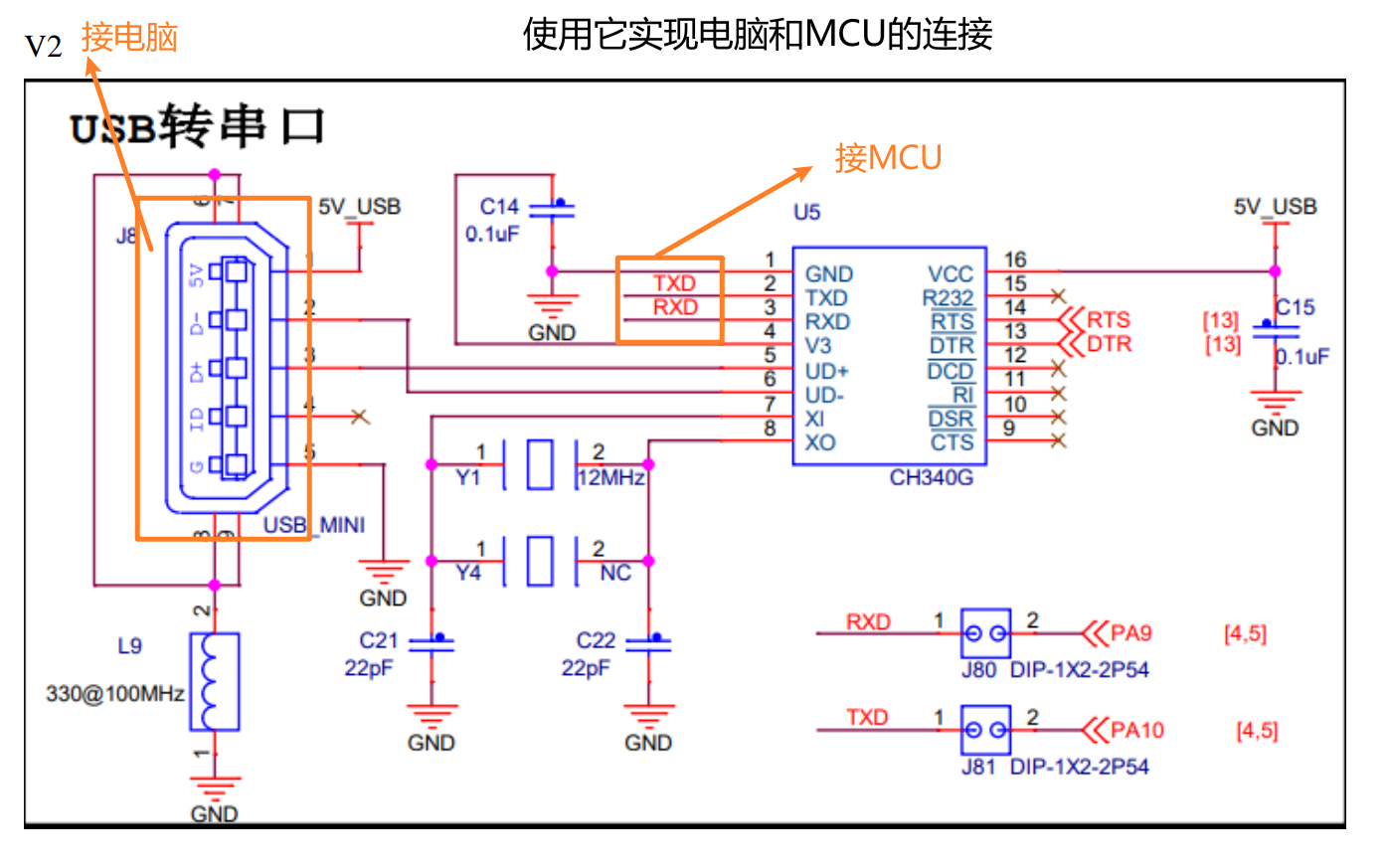

使用CH340G实现电脑和MCU的连接

二、软件设计

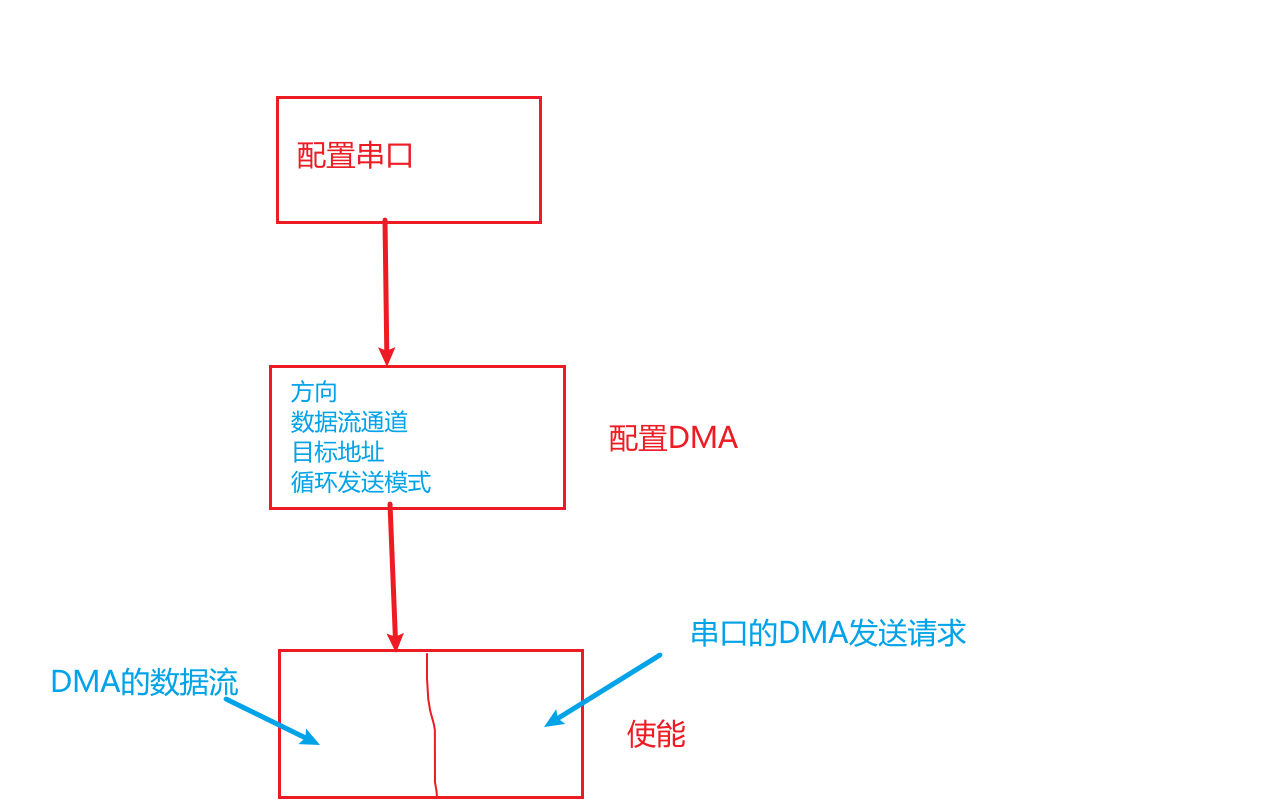

1.编程要点

2.代码分析

USART和DMA的宏定义

c 复制代码
//USART
#define DEBUG_USART                       USART1
#define DEBUG_USART_CLK                   RCC_APB2Periph_USART1
#define DEBUG_USART_RX_GPIO_PORT          GPIOA
#define DEBUG_USART_RX_GPIO_CLK           RCC_AHB1Periph_GPIOA
#define DEBUG_USART_RX_PIN                GPIO_Pin_10
#define DEBUG_USART_RX_AF                 GPIO_AF_USART1
#define DEBUG_USART_RX_SOURCE             GPIO_PinSource10

#define DEBUG_USART_TX_GPIO_PORT          GPIOA
#define DEBUG_USART_TX_GPIO_CLK           RCC_AHB1Periph_GPIOA
#define DEBUG_USART_TX_PIN                GPIO_Pin_9
#define DEBUG_USART_TX_AF                 GPIO_AF_USART1
#define DEBUG_USART_TX_SOURCE             GPIO_PinSource9

#define DEBUG_USART_BAUDRATE              115200

//DMA
#define DEBUG_USART_DR_BASE               (USART1_BASE+0x04)
#define SENDBUFF_SIZE                     5000				//发送的数据量
#define DEBUG_USART_DMA_CLK               RCC_AHB1Periph_DMA2
#define DEBUG_USART_DMA_CHANNEL           DMA_Channel_4
#define DEBUG_USART_DMA_STREAM            DMA2_Stream7

USART配置

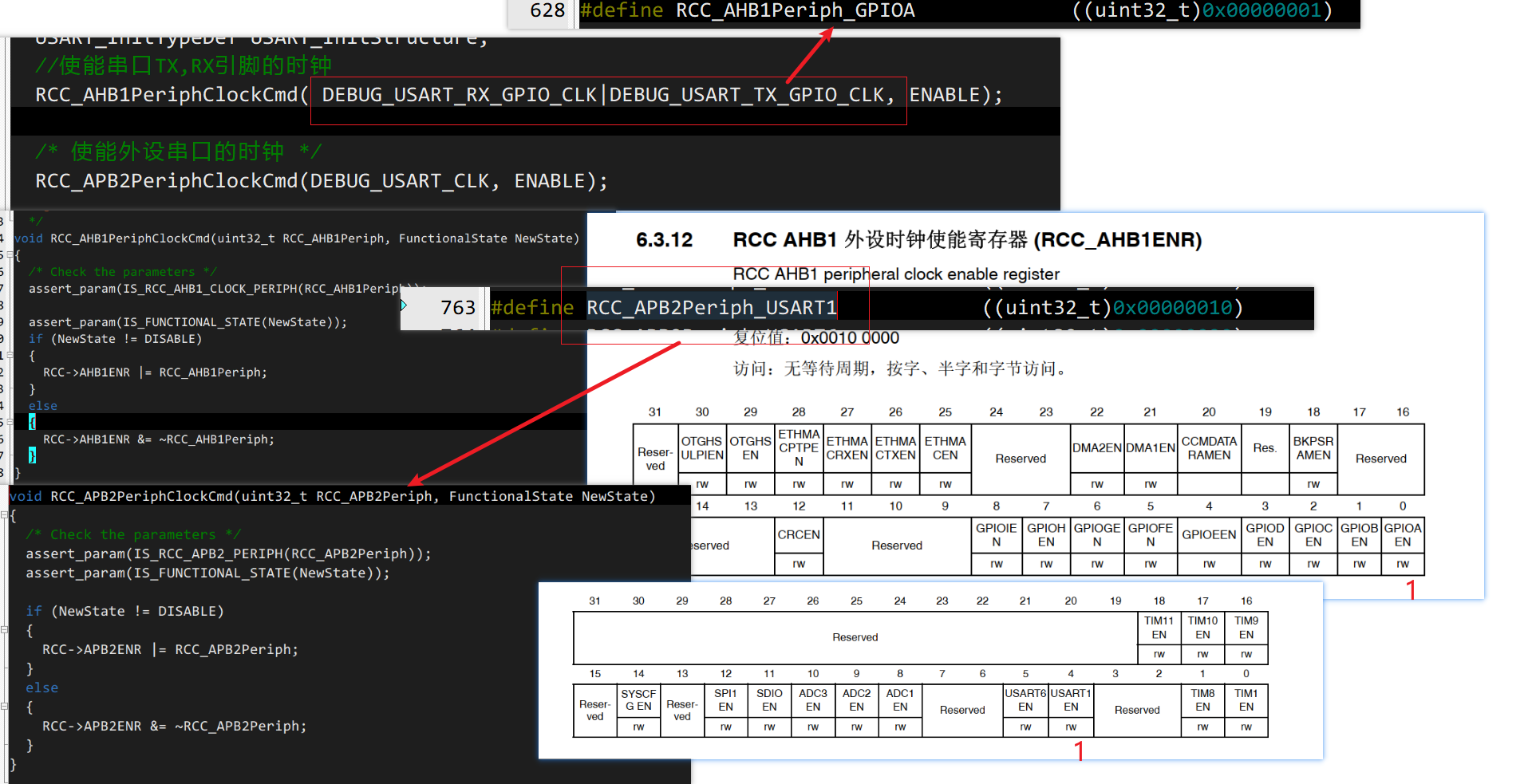

1.使能USART的TX和RX时钟，外设USART的时钟

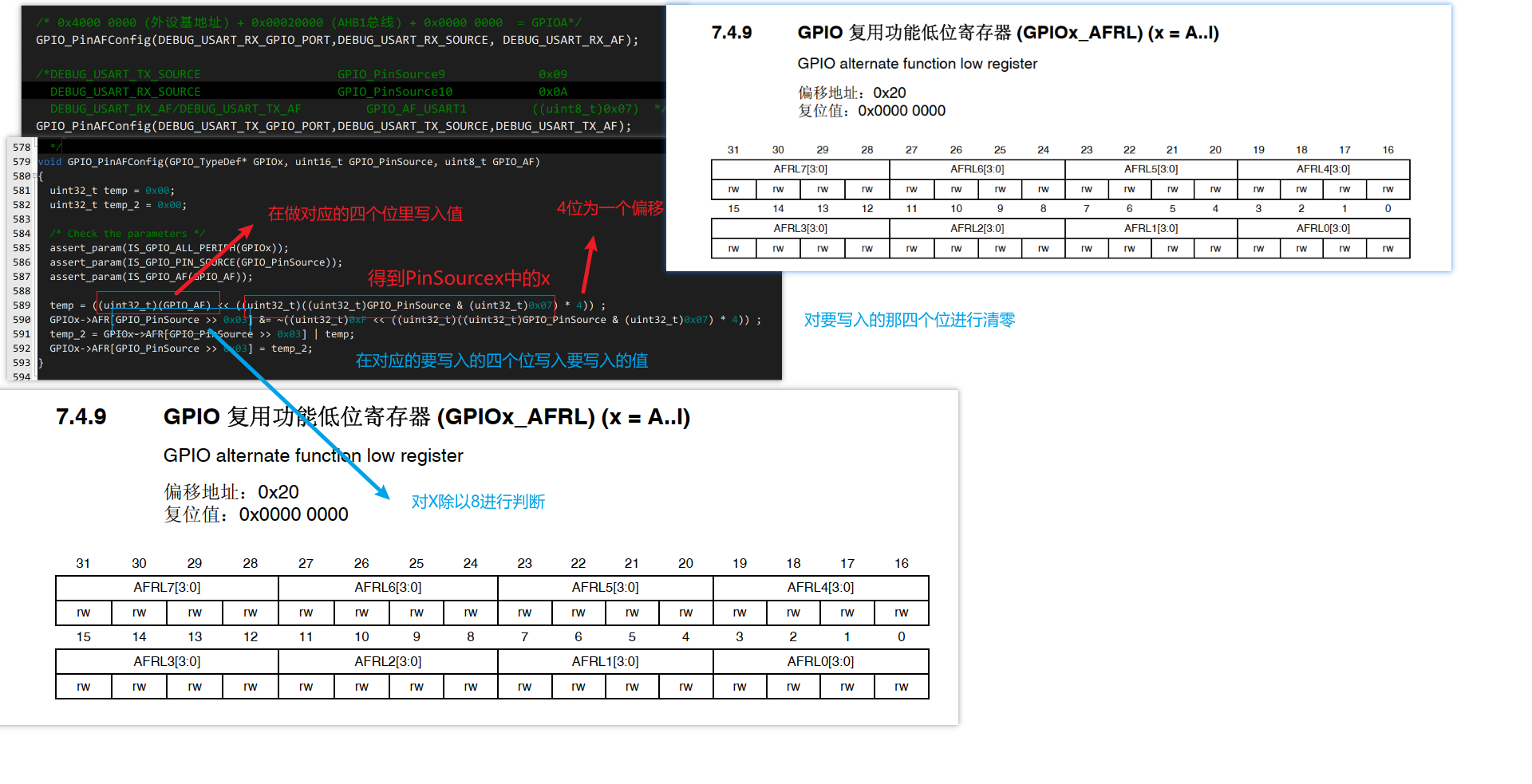

2.将GPIO引脚配置为复用模式并绑定对应外设

3.配置GPIO结构体

c 复制代码
  /* 推挽、上拉、复用、50Mhz  */
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;

  GPIO_InitStructure.GPIO_Pin = DEBUG_USART_TX_PIN  ;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStructure);

  /* Configure USART Rx as alternate function  */
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
  GPIO_InitStructure.GPIO_Pin = DEBUG_USART_RX_PIN;
  GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStructure);

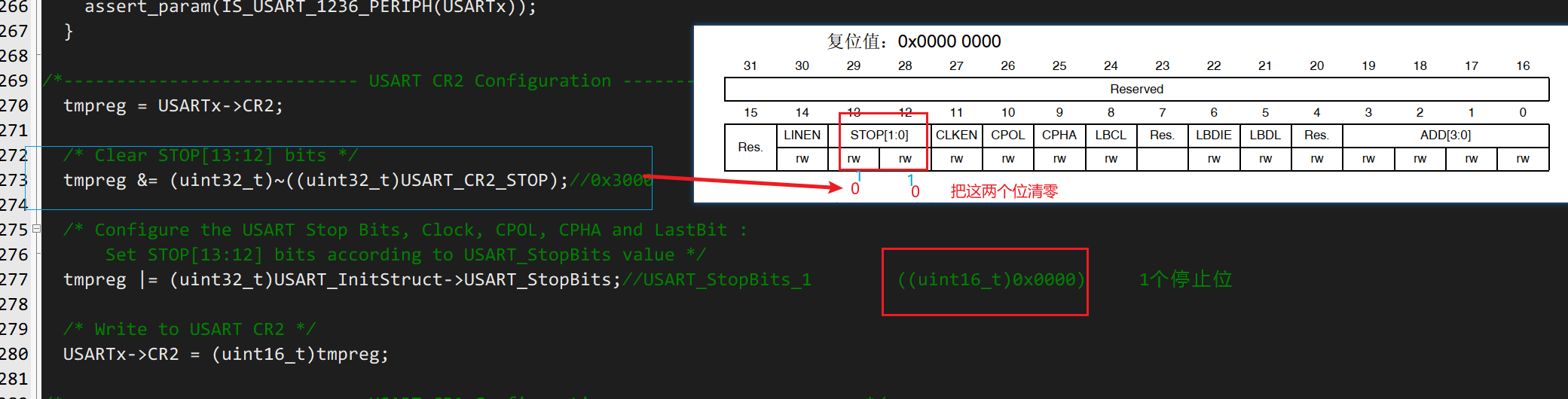

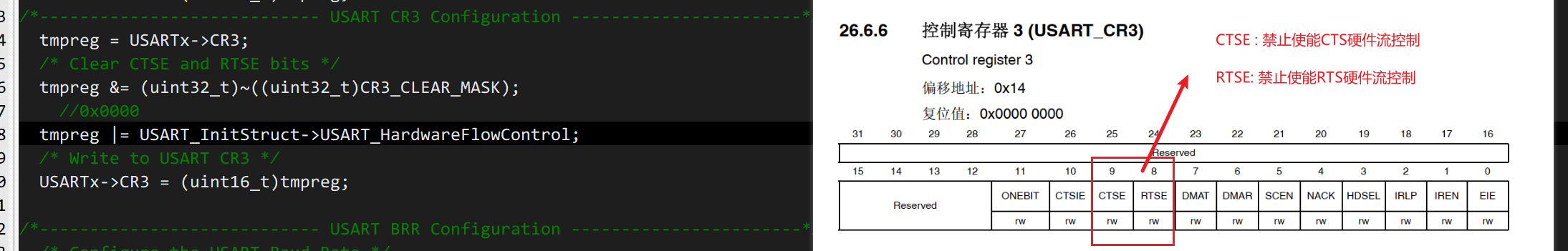

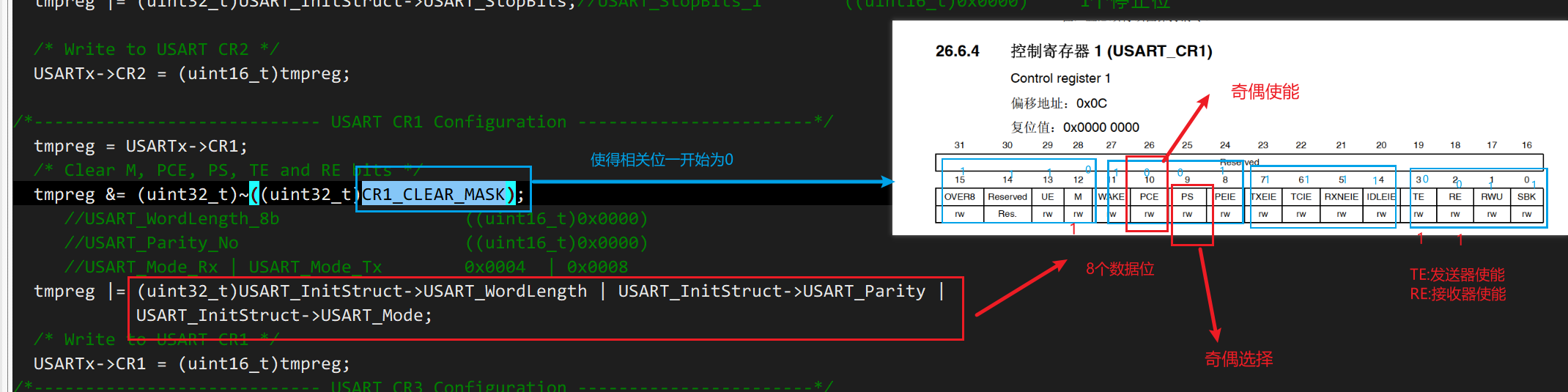

4.配置串口结构体



配置BRR寄存器（波特率）

c 复制代码
/* Configure the USART Baud Rate */
  RCC_GetClocksFreq(&RCC_ClocksStatus);

  if ((USARTx == USART1) || (USARTx == USART6))
  {
    apbclock = RCC_ClocksStatus.PCLK2_Frequency;
  }
  else
  {
    apbclock = RCC_ClocksStatus.PCLK1_Frequency;
  }

  /* Determine the integer part */
  if ((USARTx->CR1 & USART_CR1_OVER8) != 0)
  {
    /* Integer part computing in case Oversampling mode is 8 Samples */
    integerdivider = ((25 * apbclock) / (2 * (USART_InitStruct->USART_BaudRate)));
  }
  else /* if ((USARTx->CR1 & USART_CR1_OVER8) == 0) */
  {
    /* Integer part computing in case Oversampling mode is 16 Samples */
    integerdivider = ((25 * apbclock) / (4 * (USART_InitStruct->USART_BaudRate)));
  }
  tmpreg = (integerdivider / 100) << 4;

  /* Determine the fractional part */
  fractionaldivider = integerdivider - (100 * (tmpreg >> 4));

  /* Implement the fractional part in the register */
  if ((USARTx->CR1 & USART_CR1_OVER8) != 0)
  {
    tmpreg |= ((((fractionaldivider * 8) + 50) / 100)) & ((uint8_t)0x07);
  }
  else /* if ((USARTx->CR1 & USART_CR1_OVER8) == 0) */
  {
    tmpreg |= ((((fractionaldivider * 16) + 50) / 100)) & ((uint8_t)0x0F);
  }

  /* Write to USART BRR register */
  USARTx->BRR = (uint16_t)tmpreg;
c 复制代码
/* USART mode config */
  USART_InitStructure.USART_BaudRate = DEBUG_USART_BAUDRATE;
  USART_InitStructure.USART_WordLength = USART_WordLength_8b;
  USART_InitStructure.USART_StopBits = USART_StopBits_1;
  USART_InitStructure.USART_Parity = USART_Parity_No ;
  USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
  USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
  USART_Init(DEBUG_USART, &USART_InitStructure);
  USART_Cmd(DEBUG_USART, ENABLE);

DMA配置

c 复制代码
/**
  * @brief  USART1 TX DMA 配置，内存到外设(USART1->DR)
  * @param  无
  * @retval 无
  */
void USART_DMA_Config(void)
{
  DMA_InitTypeDef DMA_InitStructure;

  /*开启DMA时钟*/
  RCC_AHB1PeriphClockCmd(DEBUG_USART_DMA_CLK, ENABLE);

  /* 复位初始化DMA数据流 */
  DMA_DeInit(DEBUG_USART_DMA_STREAM);

  /* 确保DMA数据流复位完成 */
  while (DMA_GetCmdStatus(DEBUG_USART_DMA_STREAM) != DISABLE)  {
  }

  /*usart1 tx对应dma2，通道4，数据流7*/
  DMA_InitStructure.DMA_Channel = DEBUG_USART_DMA_CHANNEL;
  /*设置DMA源：串口数据寄存器地址*/
  DMA_InitStructure.DMA_PeripheralBaseAddr = DEBUG_USART_DR_BASE;
  /*内存地址(要传输的变量的指针)*/
  DMA_InitStructure.DMA_Memory0BaseAddr = (u32)SendBuff;
  /*方向：从内存到外设*/
  DMA_InitStructure.DMA_DIR = DMA_DIR_MemoryToPeripheral;
  /*传输大小DMA_BufferSize=SENDBUFF_SIZE*/
  DMA_InitStructure.DMA_BufferSize = SENDBUFF_SIZE;
  /*外设地址不增*/
  DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
  /*内存地址自增*/
  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
  /*外设数据单位*/
  DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
  /*内存数据单位 8bit*/
  DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
	/*DMA模式：一次循环*/
	DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
  /*DMA模式：不断循环*/
	//DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
  /*优先级：中*/
  DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;
  /*禁用FIFO*/
  DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
  DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_Full;
  /*存储器突发传输 16个节拍*/
  DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
  /*外设突发传输 1个节拍*/
  DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
  /*配置DMA2的数据流7*/
  DMA_Init(DEBUG_USART_DMA_STREAM, &DMA_InitStructure);

  /*使能DMA*/
  DMA_Cmd(DEBUG_USART_DMA_STREAM, ENABLE);

  /* 等待DMA数据流有效*/
  while(DMA_GetCmdStatus(DEBUG_USART_DMA_STREAM) != ENABLE)
  {
  }
}

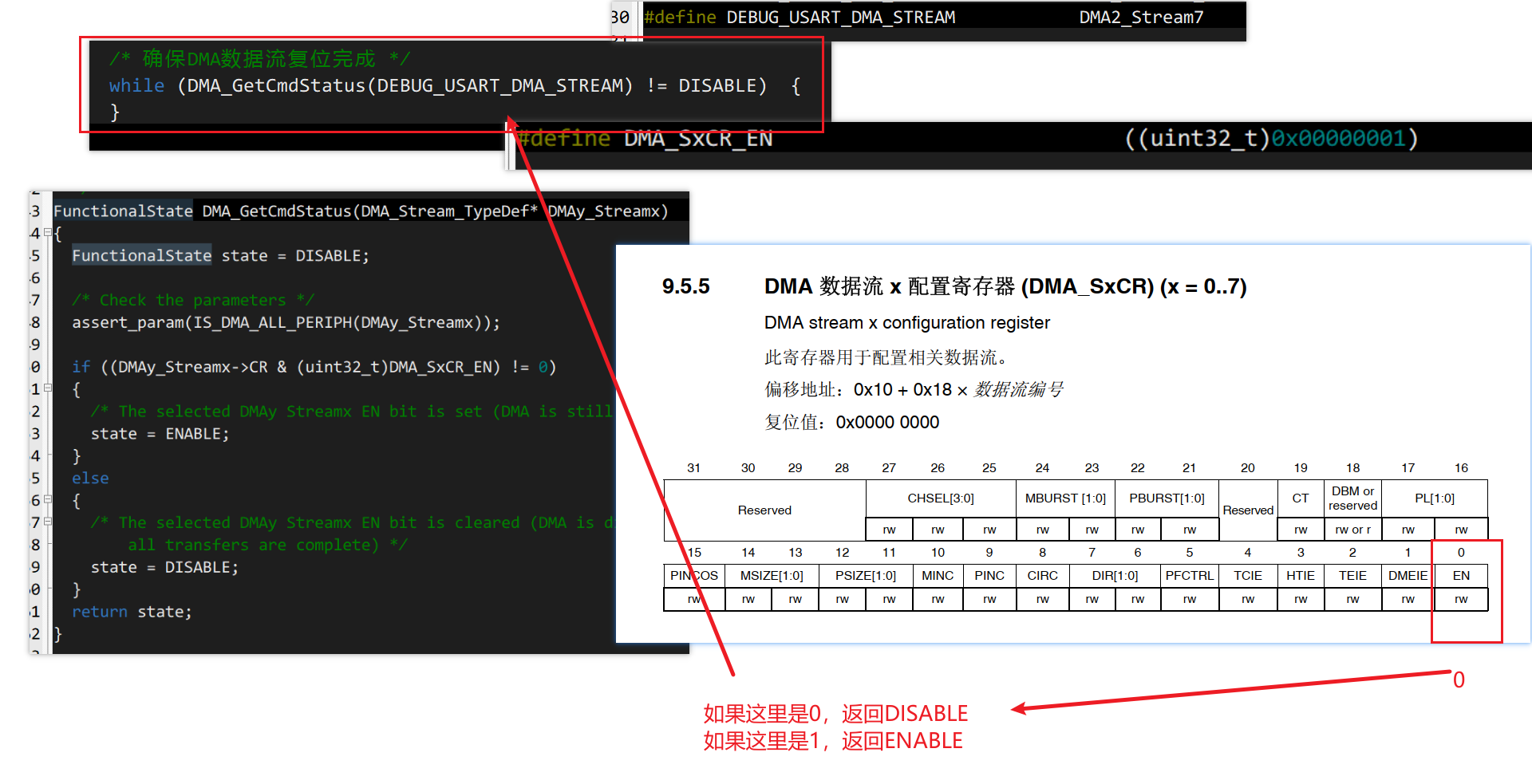

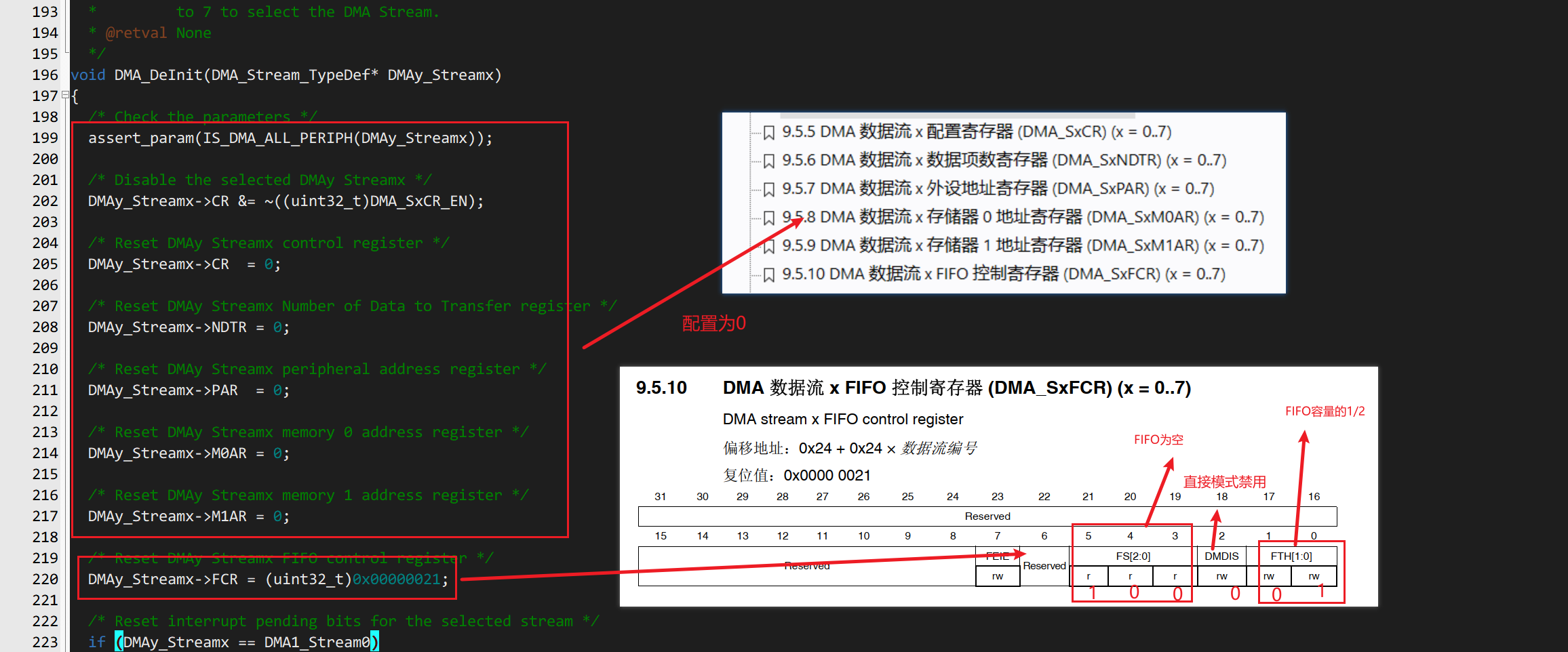

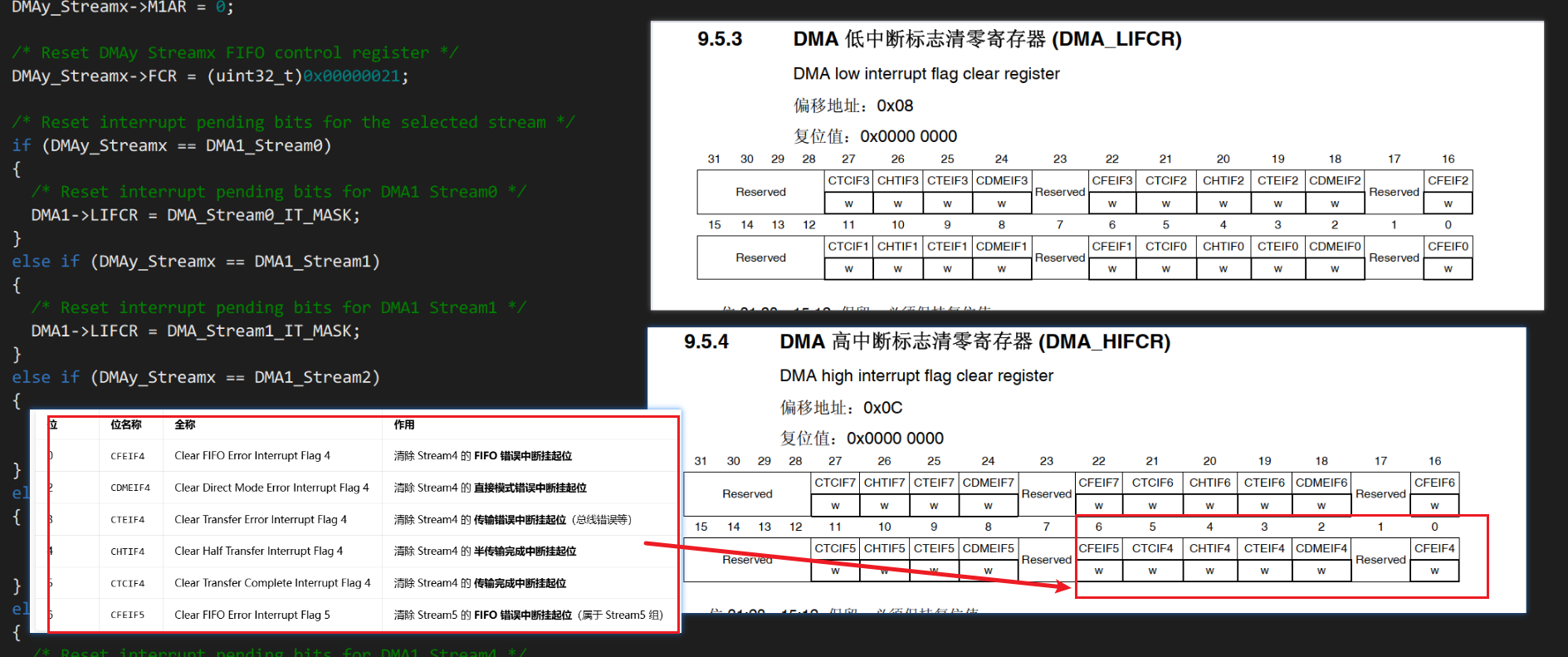

1.复位初始化DMA数据流

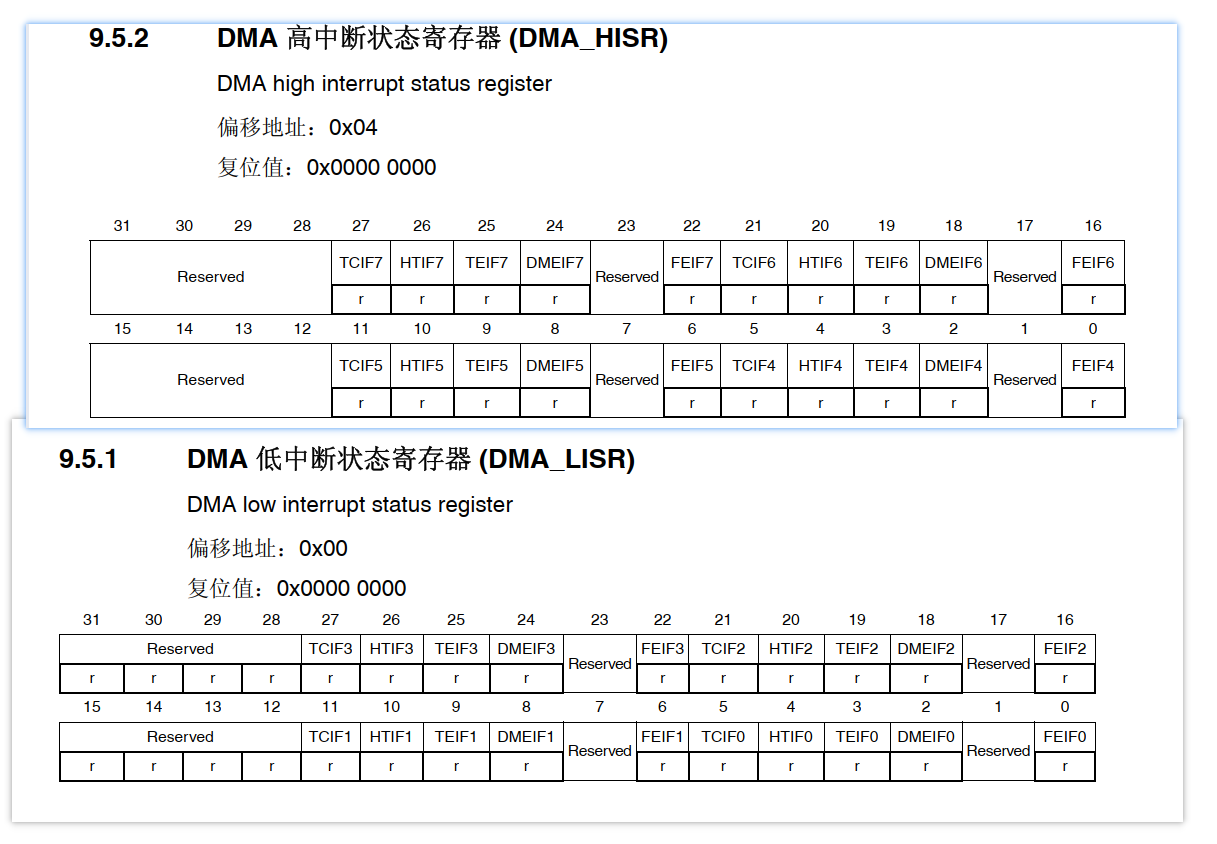

中断标志寄存器只有写1才有效，就会清空对应中断章台寄存器的相应标志位

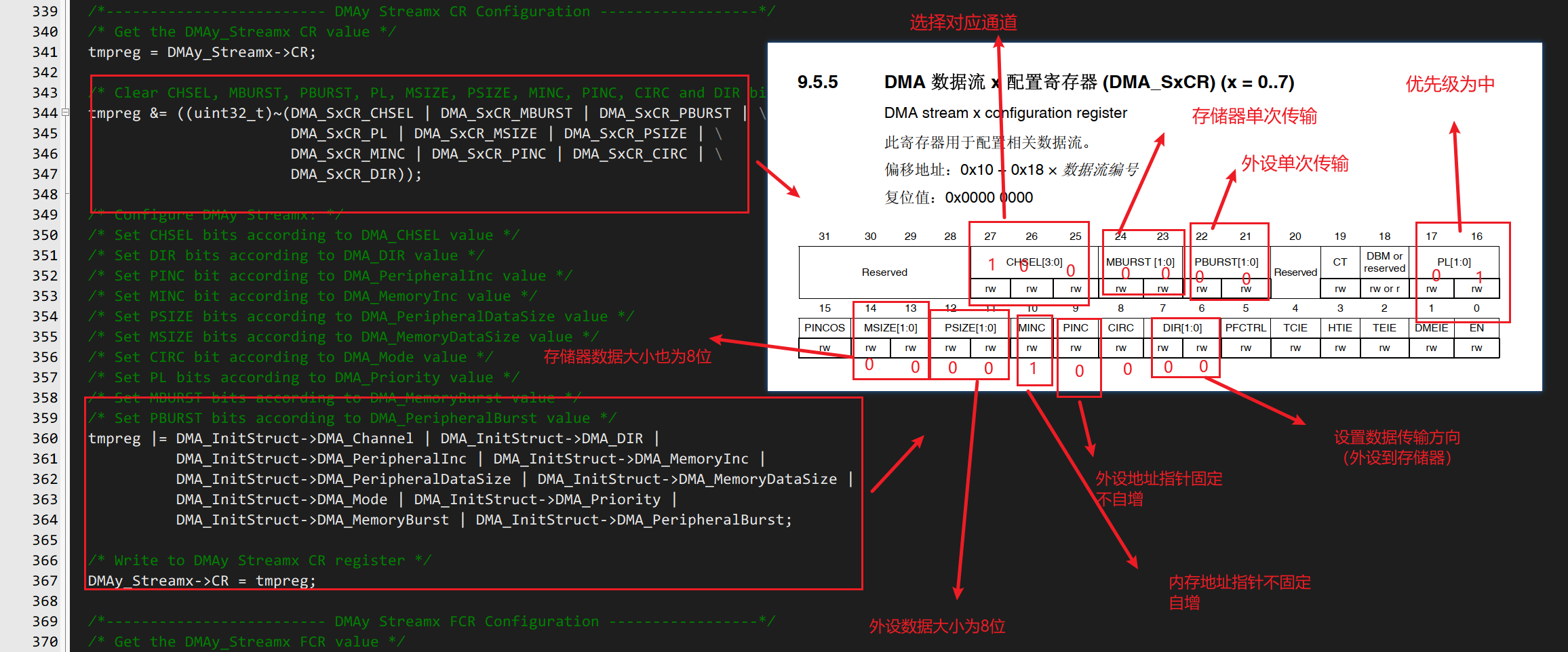

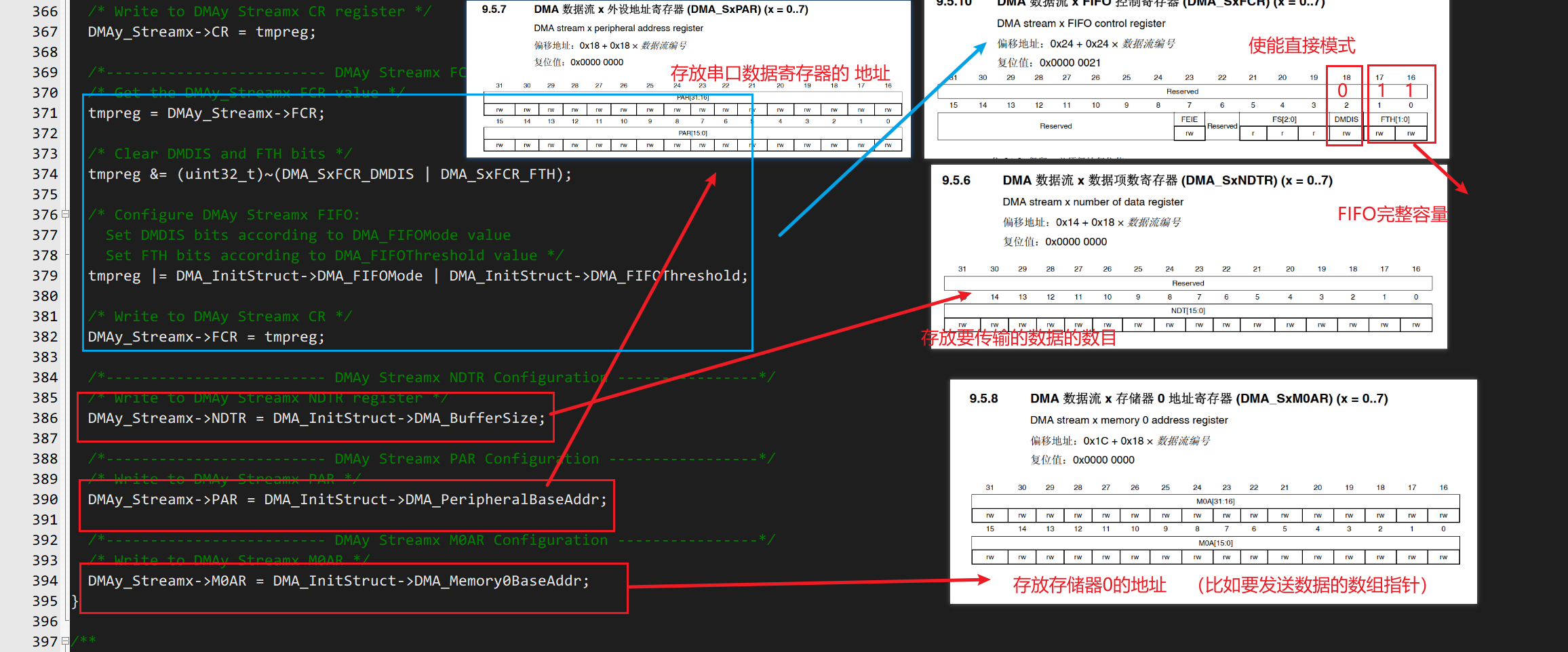

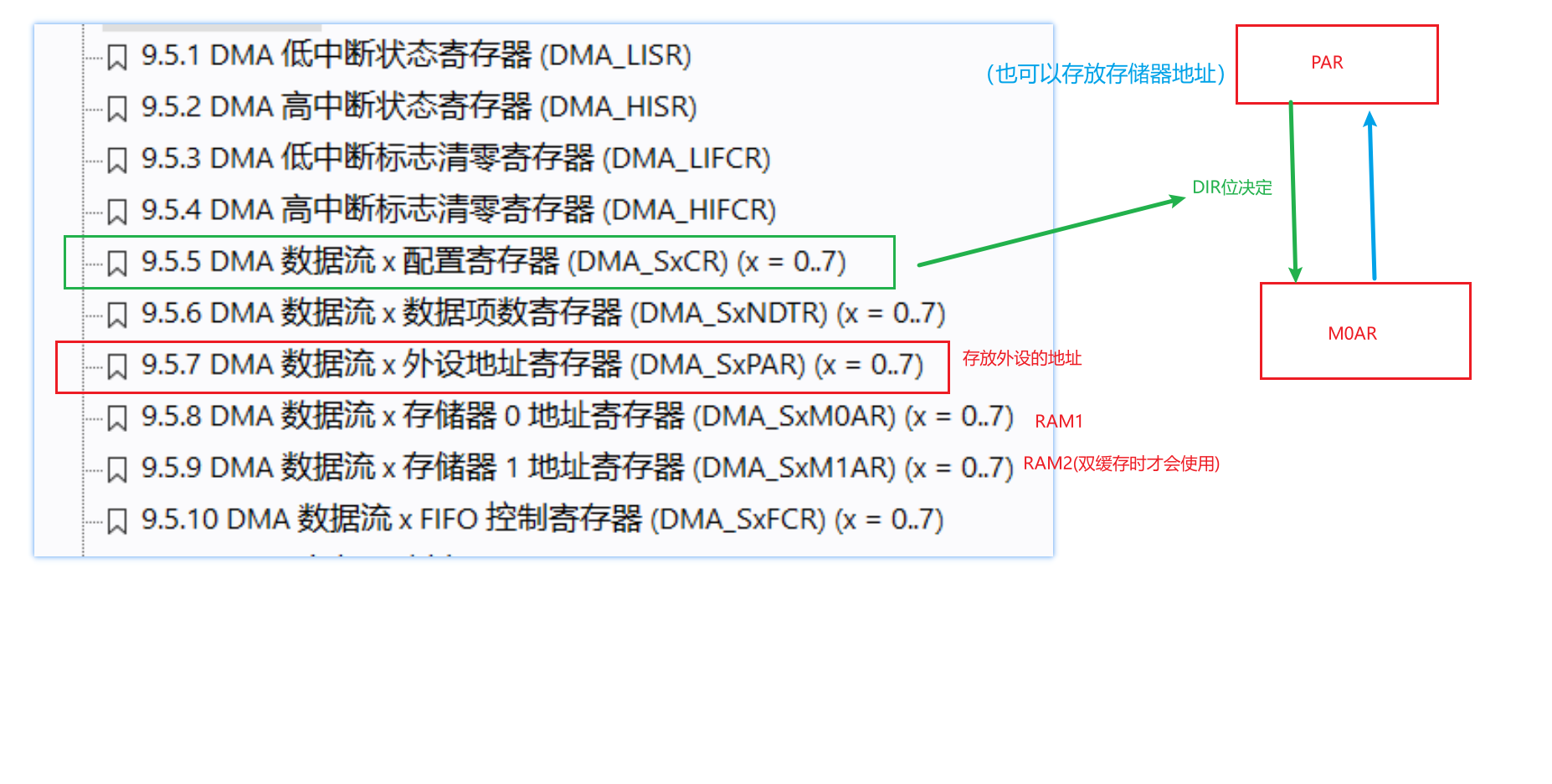

2.配置传入的参数（相应的数据流）

c 复制代码
  /*usart1 tx对应dma2，通道4，数据流7*/
  DMA_InitStructure.DMA_Channel = DEBUG_USART_DMA_CHANNEL;
  /*设置DMA源：串口数据寄存器地址*/
  DMA_InitStructure.DMA_PeripheralBaseAddr = DEBUG_USART_DR_BASE;	//
  /*内存地址(要传输的变量的指针)*/
  DMA_InitStructure.DMA_Memory0BaseAddr = (u32)SendBuff;
  /*方向：从内存到外设*/
  DMA_InitStructure.DMA_DIR = DMA_DIR_MemoryToPeripheral;
  /*传输大小DMA_BufferSize=SENDBUFF_SIZE*/
  DMA_InitStructure.DMA_BufferSize = SENDBUFF_SIZE;
  /*外设地址不增*/
  DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
  /*内存地址自增*/
  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
  /*外设数据单位*/
  DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
  /*内存数据单位 8bit*/
  DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
	/*DMA模式：一次循环*/
	DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
  /*DMA模式：不断循环*/
	//DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
  /*优先级：中*/
  DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;
  /*禁用FIFO*/
  DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
  DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_Full;
  /*存储器突发传输 16个节拍*/
  DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
  /*外设突发传输 1个节拍*/
  DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
  /*配置DMA2的数据流7*/
  DMA_Init(DEBUG_USART_DMA_STREAM, &DMA_InitStructure);

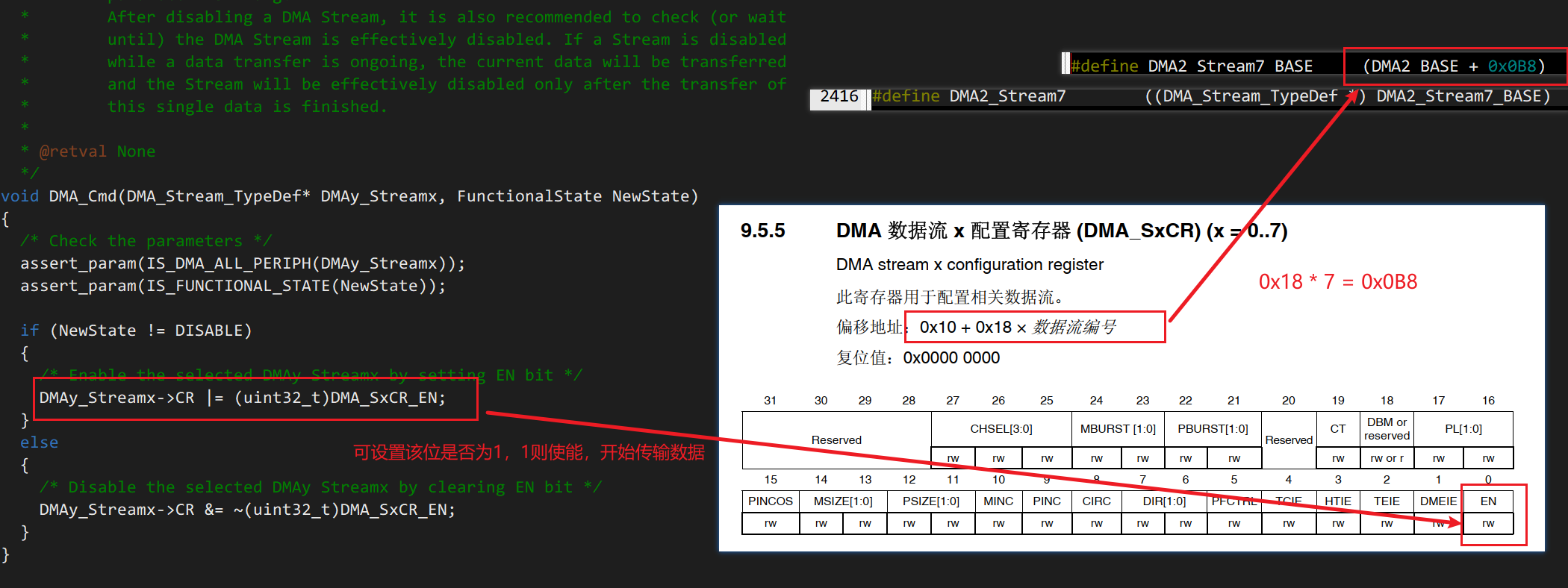

3.使能DMA并等待数据流有效

c 复制代码
  /*使能DMA*/
  DMA_Cmd(DEBUG_USART_DMA_STREAM, ENABLE);

  /* 等待DMA数据流有效*/
  while(DMA_GetCmdStatus(DEBUG_USART_DMA_STREAM) != ENABLE)
  {
  	//等待图中对应的EN位配置完成
  }

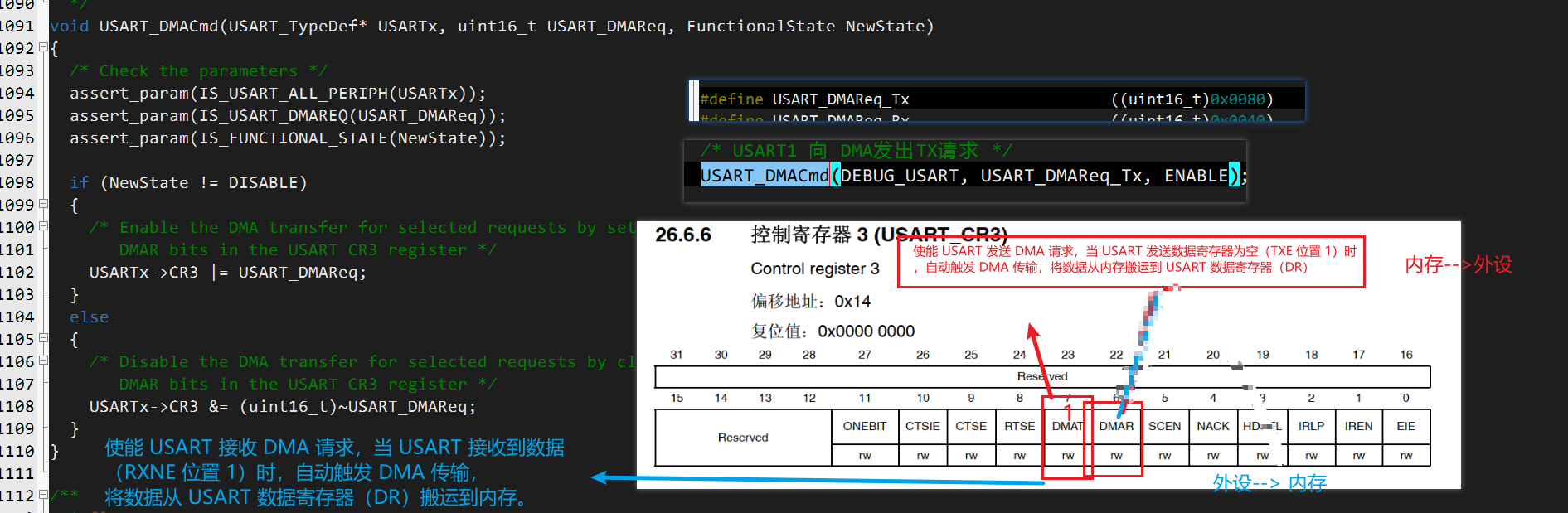

USART1 向 DMA发出TX请求

两个位是 USART 与 DMA 联动的关键开关，目的是解放 CPU，让硬件自动完成串口数据的收发

1.初始状态下，USART_DR 为空 → TXE = 1；

2.USART 检测到 DMAT = 1 且 TXE = 1 → 向 DMA 发送 "发送请求"；

3.DMA 响应请求，从内存取一个数据写入 USART_DR；

4.USART 发送该数据，发送完成后 TXE 再次置 1 → 重复步骤 2-3，直到传输长度（NDTR）为 0。

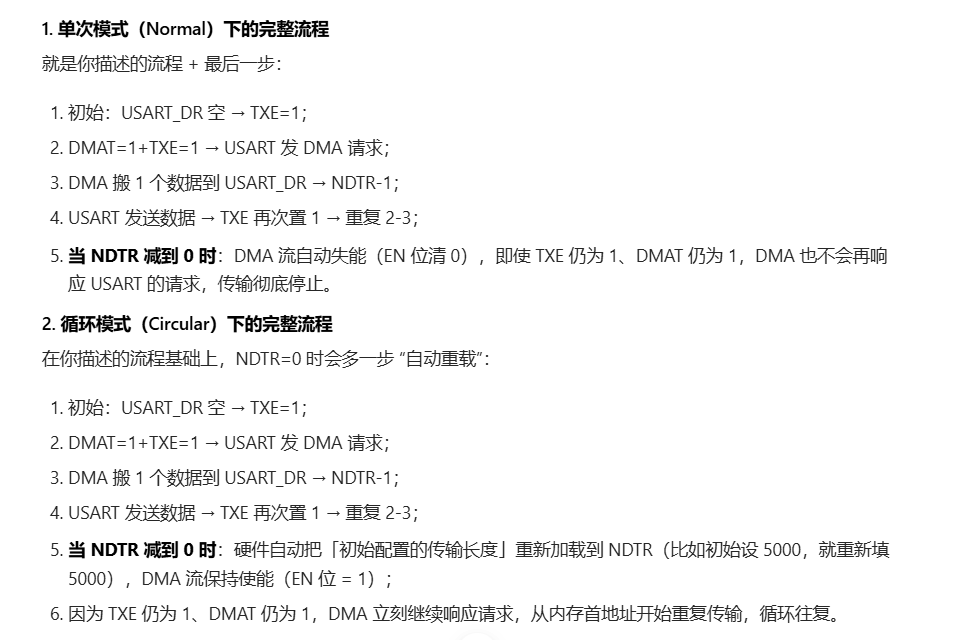

注意在这里会有单次模式和循环模式的疑虑

完整主函数代码

c 复制代码
extern uint8_t SendBuff[SENDBUFF_SIZE];
static void Delay(__IO u32 nCount);


/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{
  uint16_t i;
  /* 初始化USART */
  Debug_USART_Config();

  /* 配置使用DMA模式 */
  USART_DMA_Config();

  /* 配置RGB彩色灯 */
  LED_GPIO_Config();

  printf("\r\n USART1 DMA TX 测试 \r\n");

  /*填充将要发送的数据*/
  for(i=0;i<SENDBUFF_SIZE;i++)
  {
    SendBuff[i]	 = 'A';

  }

  /*为演示DMA持续运行而CPU还能处理其它事情，持续使用DMA发送数据，量非常大，
  *长时间运行可能会导致电脑端串口调试助手会卡死，鼠标乱飞的情况，
  *或把DMA配置中的循环模式改为单次模式*/

  /* USART1 向 DMA发出TX请求 */
  USART_DMACmd(DEBUG_USART, USART_DMAReq_Tx, ENABLE);

  /* 此时CPU是空闲的，可以干其他的事情 */
  //例如同时控制LED
  while(1)
  {
    LED1_TOGGLE
    Delay(0xFFFFF);
  }
}

static void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}

/*********************************************END OF FILE**********************/

三、下载烧录

保证开发板相关硬件连接正确，用 USB 线连接开发板"USB TO UART"接口跟电脑，在电脑端

打开串口调试助手，把编译好的程序下载到开发板。程序运行后在串口调试助手可接收到大量的

数据，同时开发板上 RGB 彩色灯不断闪烁。

这里要注意为演示 DMA 持续运行并且 CPU 还能处理其它事情，持续使用 DMA 发送数据，量非常大，长时间运行可能会导致电脑端串口调试助手会卡死，鼠标乱飞的情况，所以在测试时最好把串口调试助手的自动清除接收区数据功能勾选上或把 DMA 配置中的循环模式改为单次模式。
