1.引言
本课程基于3GPP TS 38系列规范，通过nrWaveformGenerator生成了包含15kHz/30kHz双生子载波间隔(SCS)、SSB、PDCCH、PDSCH的5G行复基带信号，后续通过频谱分析和模糊函数计算完成信号特性验证，围绕OFDM调制体系展开。
2.算法测试效果

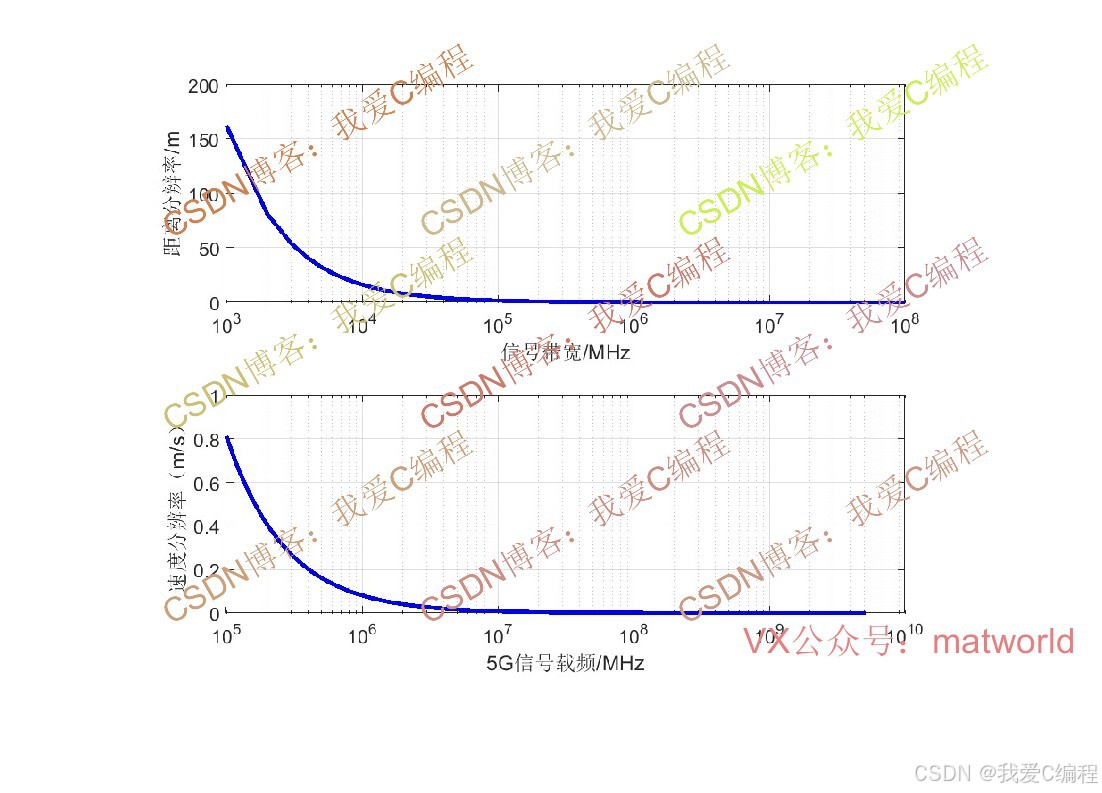

3.算法涉及理论知识概要
3.1 5G下行信号的频谱结构
**步骤1：**载波与SCS参数配置初始化载波配置，定义15kHz/30kHz SCS对应的资源网格，确定频谱的基础栅格。
**步骤2：**OFDM符号生成与频谱成型5G下行信号通过 "数据调制→资源网格映射→IFFT→循环前缀(CP)插入"生成OFDM符号，最终形成连续基带波形，决定频谱结构。
步骤3：频谱可视化

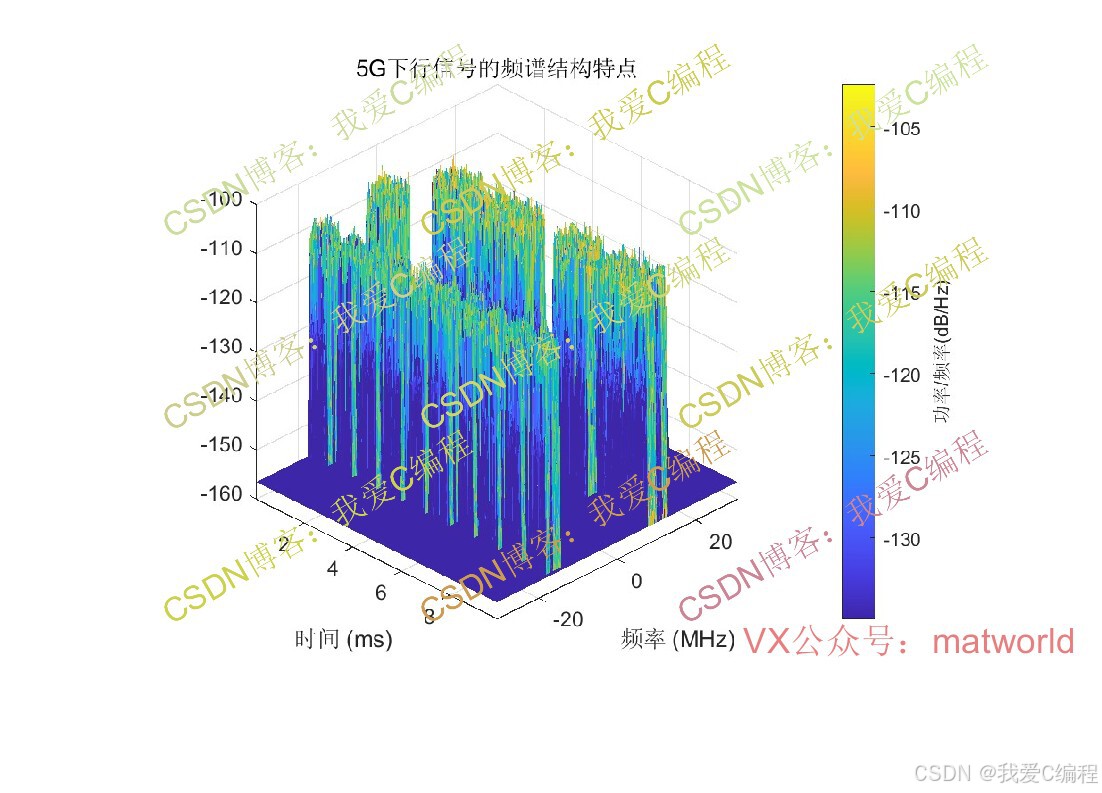

通过spectrogram函数绘制时频谱，呈现5G下行信号频谱的核心特征：
1.带内平坦性：正交子载波无ICI，带内幅度波动小，对应代码中"MinThreshold=-135"抑制噪声后的平坦频谱；
2.双SCS频谱叠加：15kHz与30kHz SCS的频谱栅格错位叠加，形成复合频谱，无明显杂散；
3.带外快速衰减：带外衰减由FFT旁瓣决定(约-13dB/倍频程)，若启用窗函数，带外衰减会更陡峭(可达-40dB/倍频程以上)；
4.时频域关联性：SSB(同步信号)在频谱中呈现周期性峰值(20ms周期)，PDCCH/PDSCH占用指定PRB，频谱中对应频段有稳定能量。
3.2 5G下行信号的模糊函数特征

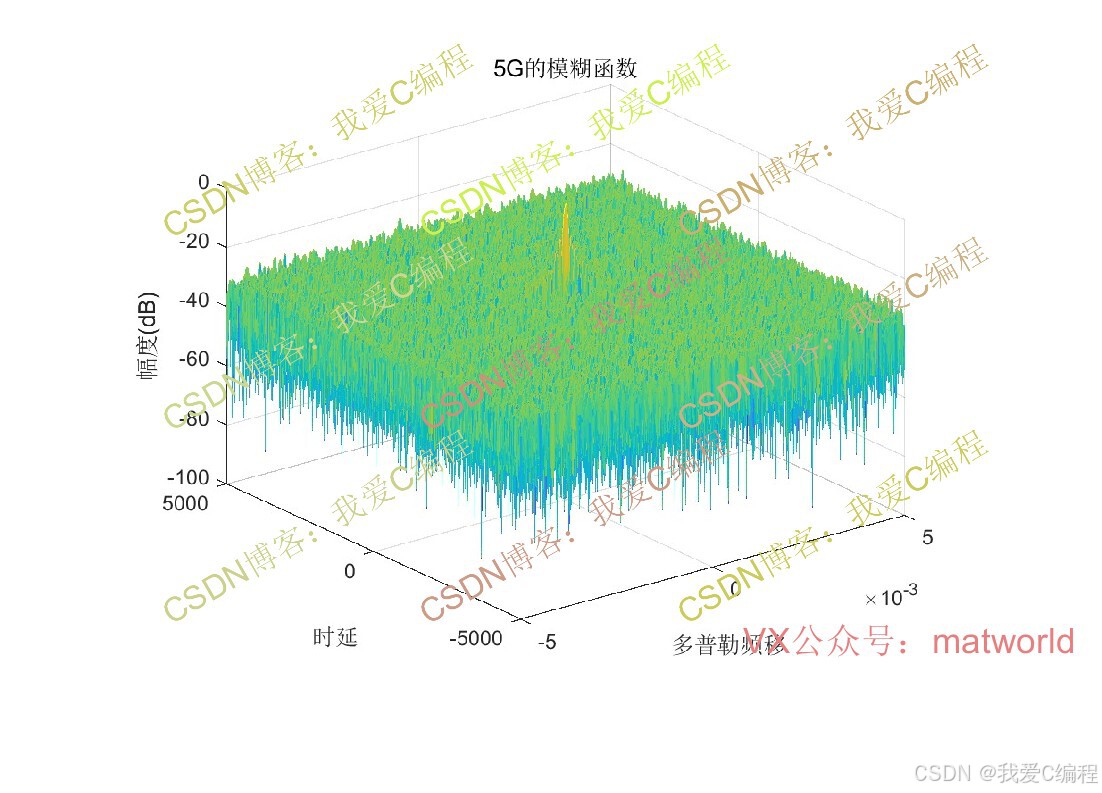

模糊函数(Ambiguity Function, AF)是分析信号时延-多普勒频移二维分辨能力的核心工具，用于评估信号在雷达、通信中的目标探测(距离 + 速度)性能。
对于5G下行信号，其模糊函数反映了信号对多径时延(对应距离)和多普勒频移(对应移动速度)的分辨能力，核心定义为：信号自身在不同时延τ和多普勒频移fd下的互相关值。5G下行信号为周期性OFDM信号，其模糊函数具有二维栅格特性，同时因正交调制和伪随机序列(PN9)扰码，具备较好的时延和多普勒分辨能力。
模糊函数的数学定义如下：

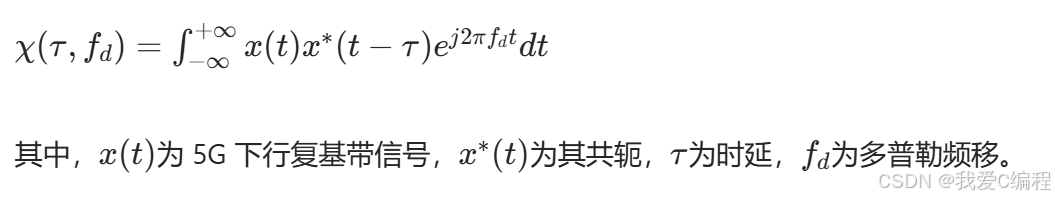

然后采用离散域实现：

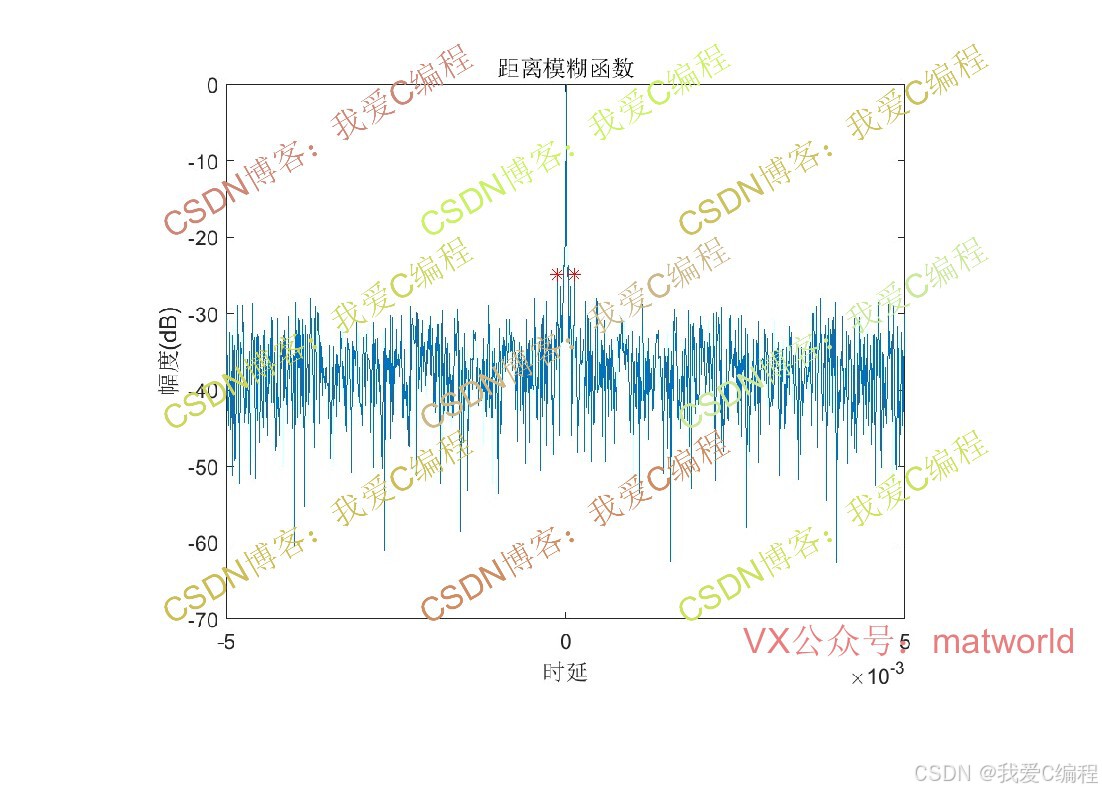

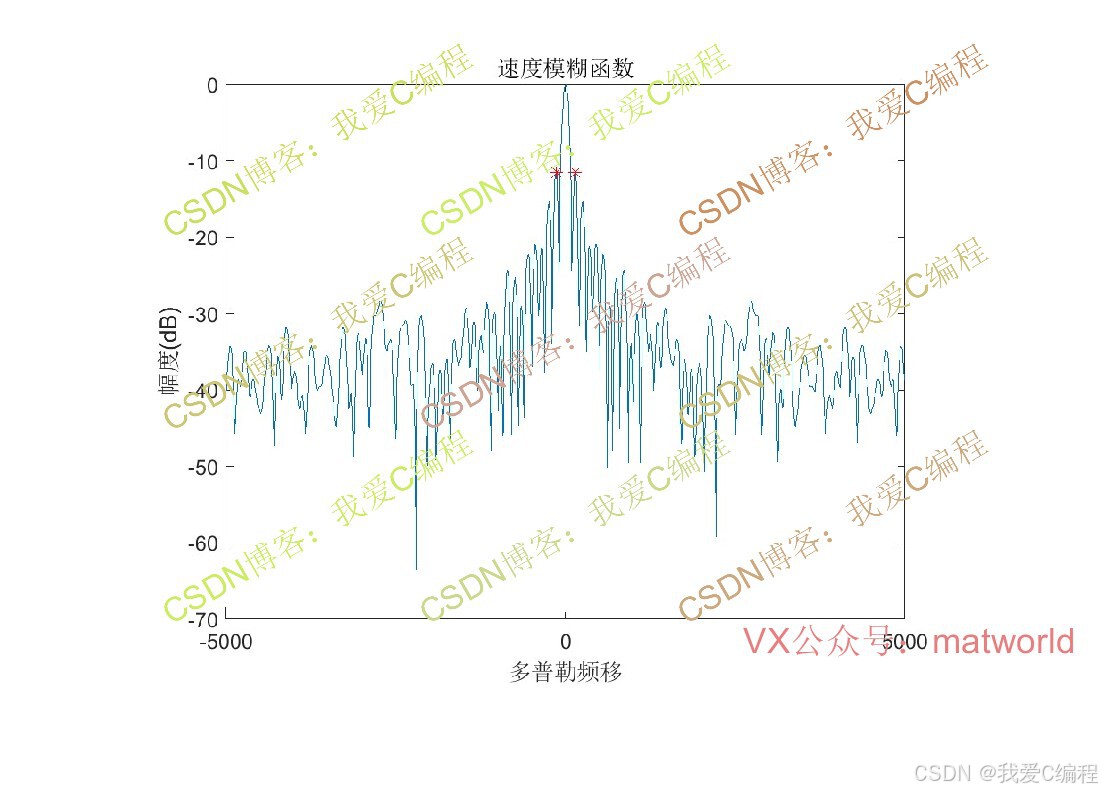

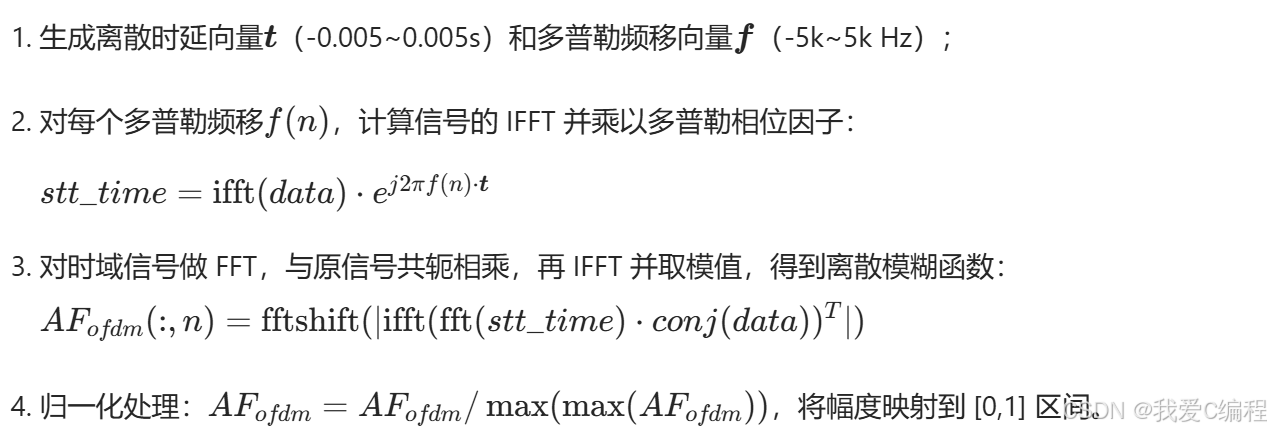

将二维模糊函数分解为距离模糊函数(多普勒频移=0，对应t轴)和速度模糊函数(时延=0，对应f轴)，分别评估距离和速度分辨能力。

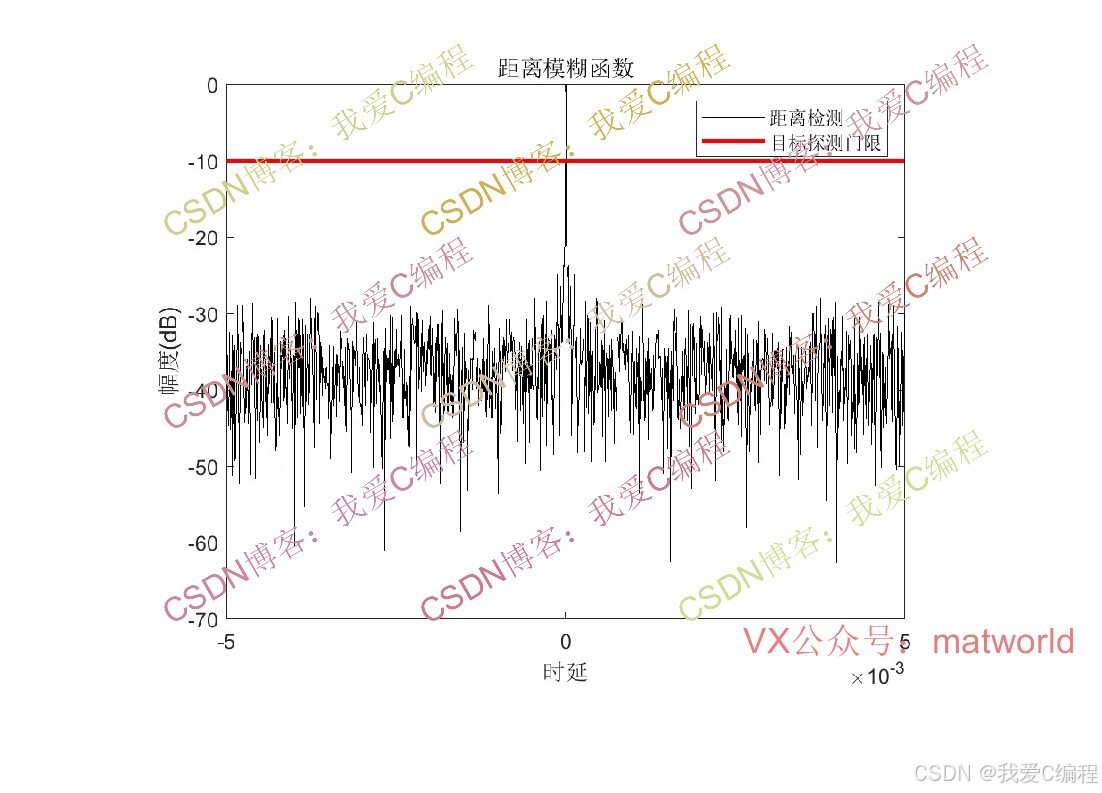

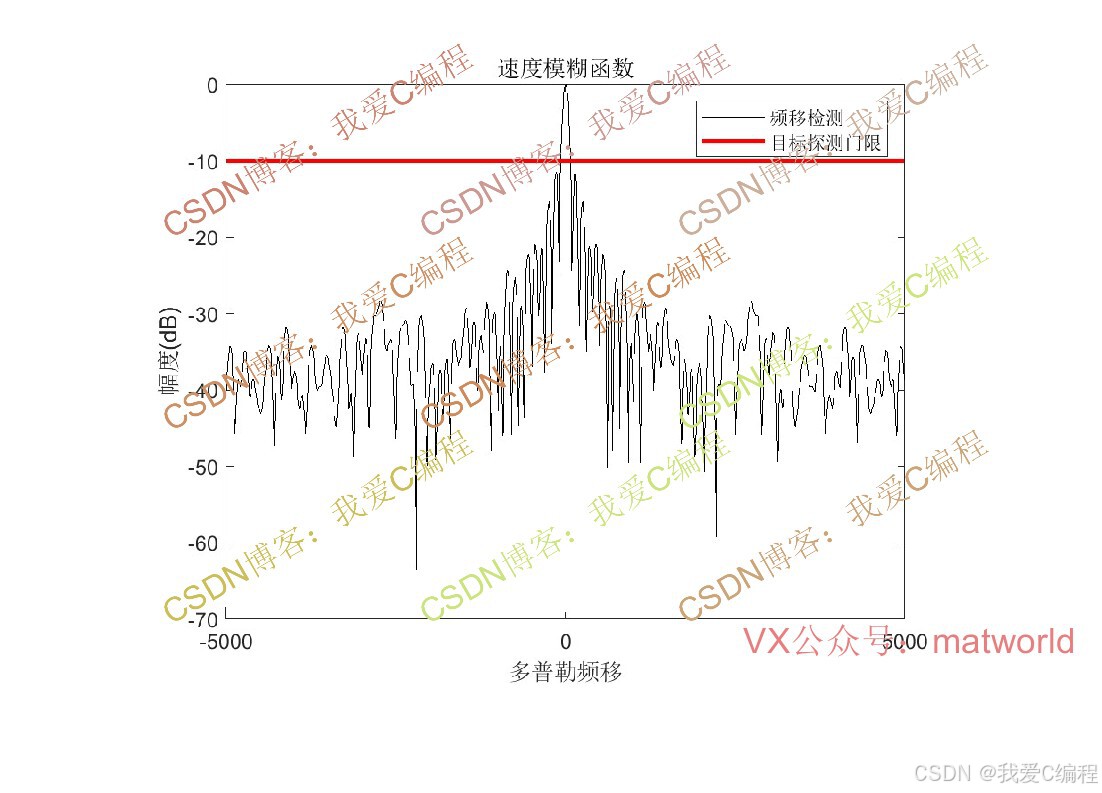

最后对二维模糊函数设置目标探测门限，设置-10dB门限，超过门限的峰值即为疑似目标，验证5G信号的探测可行性。
4.MATLAB核心程序
% ===================== 生成5G下行复基带波形 =====================
% 调用nrWaveformGenerator函数，根据配置生成5G下行复基带波形
% 输出参数waveform：生成的复基带波形数据
% 输出参数info：波形的详细信息（包含资源网格、采样率等）

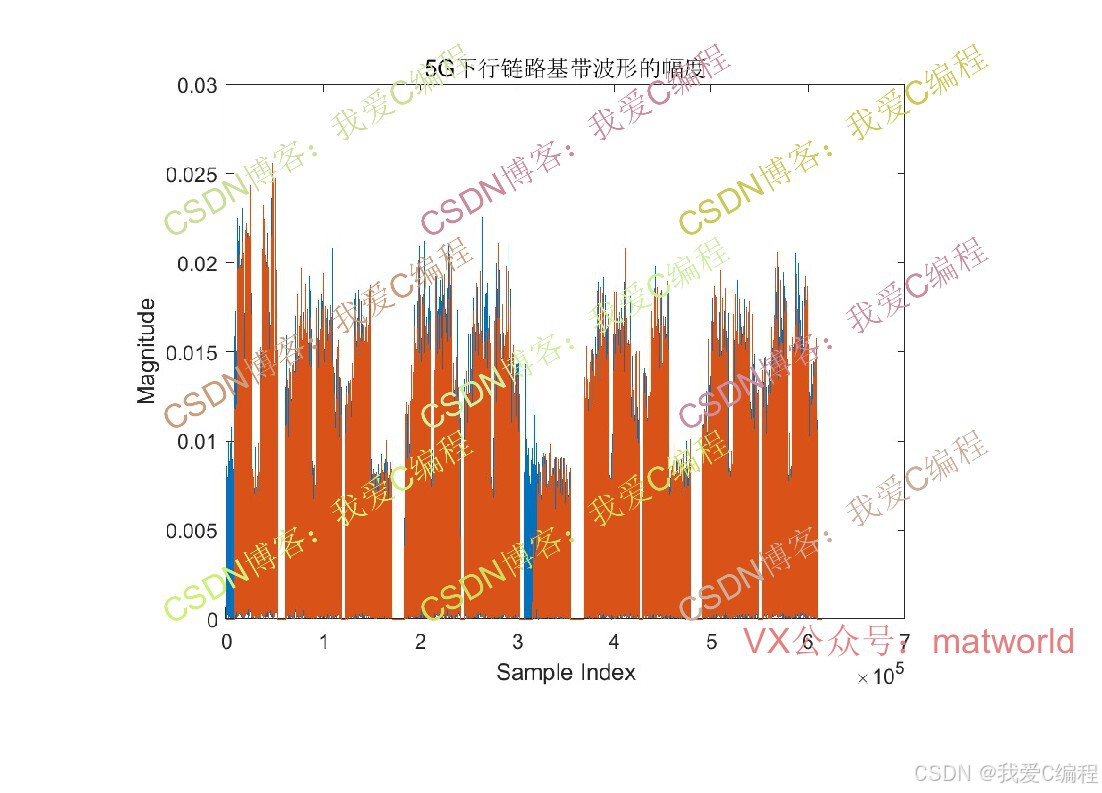

[waveform,info] = nrWaveformGenerator(waveconfig);
figure;
plot(abs(waveform));
title('5G下行链路基带波形的幅度');
xlabel('Sample Index');
ylabel('Magnitude');
% ===================== 提取调制信息 =====================
% 从info中提取第1个资源网格的采样率
samplerate = info.ResourceGrids(1).Info.SampleRate;
% 从info中提取第1个资源网格的FFT长度
nfft = info.ResourceGrids(1).Info.Nfft;
disp('与带宽部分1相关的调制信息:')
disp(info.ResourceGrids(1).Info)
