WPF入门指南（3）

资源与触发器

一、WPF资源基础

（一）什么是WPF资源、

:::color2

WPF资源系统就像一个**"对象仓库"，能存放 画刷、样式、模板等各类对象，方便我们在多个地方重复使用**。比如我们可以把一个常用的绿色画刷存为资源，之后在按钮、标签等多个控件的背景设置中直接调用它

:::

分类：

局部资源（窗体/控件）
全局样式
资源字典

（二）资源的优点

高效性：一次定义，多处**复用**。例如，我们定义一个"标题字体"资源（微软雅黑，16号，加粗），整个窗口的所有标题文本都能直接使用这个资源，不用重复设置。
可维护性：修改资源一处，所有引用它的地方都会生效。假设前面提到的"标题字体"需要改成宋体，只需修改资源的字体设置，所有标题文本会自动更新。
适应性：支持动态修改。比如在程序运行时，通过代码改变资源中画刷的颜色，所有使用该画刷的控件会实时显示新颜色。

（三）资源可以写哪些东西

每个元素都有Resources属性，它就像一个"字典"（**ResourceDictionary**类实例），以字符串为"钥匙"（索引）来存储和查找资源。比如：

所有可定义为「资源对象」的内容，均可以写在独立资源字典中，核心包括：

各种画笔（SolidColorBrush/LinearGradientBrush）、边距、字体、字号等基础视觉资源；
核心复用对象：Style（样式）、ControlTemplate（控件模板）、DataTemplate（数据模板）；
其他资源：图片（BitmapImage）、字符串、自定义资源对象等；
特殊用法：通过<ResourceDictionary.MergedDictionaries>合并其他资源字典（实现资源字典的「嵌套 / 汇总」）。

二、WPF资源分类

（一）按范围分类

控件资源：定义在某个具体控件内，只能被该控件和子控件使用。

xml 复制代码

<Button>
    <Button.Resources>
        <SolidColorBrush x:Key="btnBrush" Color="Red"/>
    </Button.Resources>
    <Button.Background>
        <StaticResource ResourceKey="btnBrush"/>
    </Button.Background>
</Button>

窗口资源：定义在窗口中，可被窗口内所有控件使用。

csharp 复制代码

<Window.Resources>
    <!-- 定义一个名为"greenBrush"的绿色画刷资源 -->
    <SolidColorBrush x:Key="greenBrush" Color="Green"/>
</Window.Resources>
<Grid Backgrount="{StaticResource greenBrush}">

</Grid>

应用程序资源：定义在App.xaml中，整个应用程序的所有窗口和控件都能使用，是推荐的全局资源定义方式。

xml 复制代码

<!-- App.xaml中 -->
<Application.Resources>
    <FontFamily x:Key="appFont">微软雅黑</FontFamily>
</Application.Resources>

系统资源 ：系统自带的资源，当应用程序中**找不到所需资源时**，** 会自动查找系统资源**。相关的三个类：
- SystemColors：可访问**系统颜色**，如SystemColors.WindowColor（窗口背景色）。
- SystemFonts：可获取系统**字体设置**，如SystemFonts.CaptionFontSize（标题字体大小）。
- SystemParameters：包含**系统参数，**如SystemParameters.PrimaryScreenWidth（屏幕宽度）。

三、WPF资源的使用

（一）静态资源（StaticResource）

程序加载时一次性确定资源，之后不再访问资源。适合资源不会被修改的场景。

xml 复制代码

<Label Foreground="{StaticResource greenBrush}" Content="静态资源示例"/>

比如一个固定的标题颜色，用静态资源加载效率更高。

（二）动态资源（DynamicResource）

程序**运行过程中会实时访问资源**，适合资源可能被**动态修改**的场景。

xml 复制代码

<Label Foreground="{DynamicResource greenBrush}" Content="动态资源示例"/>

如果后面通过代码修改了"greenBrush"的颜色，使用动态资源的标签会立即显示新颜色，而静态资源不会。

四、资源的层次与查找顺序

:::color2
资源查找 会在**元素树中递归进行**，顺序为：**元素内部资源→窗口级资源→应用程序级资源→系统资源。**

举个例子：如果一个按钮要使用 "btnBrush" 资源，会先看按钮自己的 Resources 里有没有，没有就找它所在窗口的 Resources，再没有就找 App.xaml 中的资源，最后找系统资源。

注意：同一资源集合中不能有相同的资源名，但不同集合中可以重复使用资源名。

:::

五、WPF资源字典

全局引用资源合并

将多个资源字典合并到应用程序级资源中，供整个应用使用。

xml 复制代码

<Application.Resources>
    <ResourceDictionary>
        <ResourceDictionary.MergedDictionaries>
            <!-- 合并两个资源字典 -->
            <ResourceDictionary Source="res/sysRes.xaml"/>
            <ResourceDictionary Source="res/btnRes.xaml"/>
        </ResourceDictionary.MergedDictionaries>
    </ResourceDictionary>
</Application.Resources>

（二）外部资源引用

多个项目引用同一资源库的步骤：

添加资源库项目引用。
在App.xaml中合并资源字典：

xml 复制代码

<ResourceDictionary>
    <ResourceDictionary.MergedDictionaries>
        <ResourceDictionary Source="pack://application:,,,/WPFRes;component/Themes/Generic.xaml"/>
    </ResourceDictionary.MergedDictionaries>
</ResourceDictionary>

在当前项目窗口中直接使用资源。

(三）外部资源案例

:::color2

假设场景：我们需要让 2 个 WPF 项目（ProjectA和ProjectB）共享一套按钮样式和颜色资源，避免重复编写代码。实现步骤如下：

:::

步骤1：创建资源库项目（封装通用资源）

新建一个类库项目 （用于存放共享资源），命名为SharedResourceLibrary（框架选择.NET Framework或.NET 5+，与目标项目一致）。
在项目中创建资源文件夹（如Themes），并添加资源字典文件 （右键项目→添加→新建项→WPF→资源字典，命名为Generic.xaml）。
- 资源字典是存放共享资源的容器，仅包含资源定义，无其他逻辑。

步骤2：在资源库中定义通用资源

在SharedResourceLibrary/Themes/Generic.xaml中定义需要共享的资源（如画刷、样式等）。示例：

xml 复制代码

<!-- SharedResourceLibrary/Themes/Generic.xaml -->
<ResourceDictionary
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml">

    <!-- 1. 共享颜色画刷 -->
    <SolidColorBrush x:Key="PrimaryColor" Color="#2C3E50"/> <!-- 深蓝色 -->
    <SolidColorBrush x:Key="SecondaryColor" Color="#3498DB"/> <!-- 浅蓝色 -->

    <!-- 2. 共享按钮样式 -->
    <Style x:Key="SharedButtonStyle" TargetType="Button">
        <Setter Property="Background" Value="{StaticResource PrimaryColor}"/>
        <Setter Property="Foreground" Value="White"/>
        <Setter Property="FontSize" Value="14"/>
        <Setter Property="Padding" Value="10,5"/>
        <Setter Property="Margin" Value="5"/>
        <!-- 鼠标悬停效果 -->
        <Style.Triggers>
            <Trigger Property="IsMouseOver" Value="True">
                <Setter Property="Background" Value="{StaticResource SecondaryColor}"/>
            </Trigger>
        </Style.Triggers>
    </Style>
</ResourceDictionary>

步骤3：目标项目引用资源库

以ProjectA为例（ProjectB操作相同）：

右键**ProjectA**→添加→项目引用→勾选 **SharedResourceLibrary**→确定（建立项目依赖）。
在ProjectA的App.xaml中合并资源库的资源字典 ，使整个项目可访问共享资源。
格式：通过pack URI指定资源库中资源字典的路径（pack://application:,,,/资源库名称;component/资源路径）。

xml 复制代码

<!-- ProjectA/App.xaml -->
<Application
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    x:Class="ProjectA.App">
    <Application.Resources>
        <ResourceDictionary>
            <ResourceDictionary.MergedDictionaries>
                <!-- 合并资源库中的Generic.xaml -->
                <ResourceDictionary Source="pack://application:,,,/SharedResourceLibrary;component/Themes/Generic.xaml"/>
            </ResourceDictionary.MergedDictionaries>
        </ResourceDictionary>
    </Application.Resources>
</Application>

步骤4：在目标项目中使用共享资源

在ProjectA的界面（如MainWindow.xaml）中直接引用资源库中的资源：

xml 复制代码

<!-- ProjectA/MainWindow.xaml -->
<Window
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    x:Class="ProjectA.MainWindow"
    Title="ProjectA" Height="300" Width="400">
    <StackPanel>
        <!-- 使用共享按钮样式 -->
        <Button Content="按钮1" Style="{StaticResource SharedButtonStyle}"/>
        <Button Content="按钮2" Style="{StaticResource SharedButtonStyle}"/>

        <!-- 直接使用共享颜色画刷 -->
        <Label Content="共享颜色示例" Foreground="{StaticResource SecondaryColor}"/>
    </StackPanel>
</Window>

步骤5：验证共享效果

运行ProjectA，按钮会应用SharedButtonStyle样式（深蓝色背景，鼠标悬停变浅蓝色），标签文字为浅蓝色。
对ProjectB执行步骤3和4，会得到与ProjectA完全一致的样式。
若修改SharedResourceLibrary中PrimaryColor的颜色（如改为#E74C3C红色），ProjectA和ProjectB中的按钮背景会自动同步更新，无需修改两个项目的代码。

二、外部资源的核心优势（结合案例说明）

集中管理 ：所有项目的样式/颜色定义在SharedResourceLibrary中，避免每个项目重复编写相同代码。
全局一致性 ：ProjectA和ProjectB的按钮样式完全统一，不会出现"同一产品不同项目样式混乱"的问题。
维护高效 ：若产品需要换主题（如从蓝色系改为绿色系），只需修改SharedResourceLibrary中的资源，所有引用项目自动生效，无需逐个项目调整。
跨团队协作友好：UI团队只需维护资源库，业务团队直接引用，减少沟通成本。

七、WPF样式基础

（一）什么是样式

样式是属性值的集合，能封装控件的格式化选项（如边距、颜色、字体等），避免重复编写标记。

比如定义一个标签样式，之后所有引用该样式的标签都会应用相同的格式：

xml 复制代码

<Window.Resources>
    <Style x:Key="lblLabelStyle">
        <Setter Property="Control.Foreground" Value="Black"/>
        <Setter Property="Control.BorderBrush" Value="Green"/>
    </Style>
</Window.Resources>
<Label Content="用户名：" Style="{StaticResource lblLabelStyle}"/>

（二）样式中的嵌套元素

当属性值不能用简单字符设置时，可使用嵌套元素。比如设置背景为绿色画刷：

xml 复制代码

<Style x:Key="lblStyle">
    <Setter Property="Control.Background">
        <Setter.Value>
            <SolidColorBrush Color="Green"/>
        </Setter.Value>
    </Setter>
</Style>

八、高级样式用法

（一）特定元素类型的样式

为特定类型元素定义样式，不指定x:Key时会自动应用到该类型所有控件；指定x:Key时，需通过Key应用。

xml 复制代码

<!-- 自动应用到所有Button -->
<Style TargetType="Button">
    <Setter Property="FontSize" Value="12"/>
</Style>
<!-- 需要通过Key应用 -->
<Style x:Key="specialBtnStyle" TargetType="Button">
    <Setter Property="Width" Value="100"/>
</Style>
<Button Style="{StaticResource specialBtnStyle}"/>

如果某控件不想应用自动样式，可设置Style="{x:Null}"。

（二）多层样式（样式继承）

通过BasedOn特性实现样式继承，在父样式基础上扩展子样式，减少代码冗余。

xml 复制代码

<!-- 父样式 -->
<Style x:Key="lblStyle01" TargetType="Label">
    <Setter Property="Width" Value="60"/>
    <Setter Property="Height" Value="30"/>
    <Setter Property="Foreground" Value="Green"/>
</Style>
<!-- 子样式，继承父样式并添加边框 -->
<Style x:Key="lblStyle02" TargetType="Label" BasedOn="{StaticResource lblStyle01}">
    <Setter Property="BorderBrush" Value="LawnGreen"/>
    <Setter Property="BorderThickness" Value="1"/>
</Style>
<Label Content="生日" Style="{StaticResource lblStyle02}"/>

九、WPF触发器

触发器能自动改变样式，无需编写代码，分为以下几种：

（一）简单触发器（Trigger）

监测依赖项属性变化，当属性值符合条件时应用设置。

xml 复制代码

<Style x:Key="btnTriggerStyle" TargetType="Button">
    <Style.Triggers>
        <!-- 当按钮获得焦点时，前景色变为黑色 -->
        <Trigger Property="IsFocused" Value="true">
            <Setter Property="Foreground" Value="Black"/>
        </Trigger>
    </Style.Triggers>
</Style>

（二）多条件触发器（MultiTrigger）

多个条件同时满足时才激活。

xml 复制代码

<Style x:Key="multiTriggerStyle" TargetType="Button">
    <Style.Triggers>
        <MultiTrigger>
            <!-- 同时满足获得焦点和鼠标悬停 -->
            <MultiTrigger.Conditions>
                <Condition Property="IsFocused" Value="true"/>
                <Condition Property="IsMouseOver" Value="true"/>
            </MultiTrigger.Conditions>
            <Setter Property="Foreground" Value="Red"/>
            <Setter Property="Background" Value="White"/>
        </MultiTrigger>
    </Style.Triggers>
</Style>

（三）事件触发器（EventTrigger）

当特定事件发生时执行动作（常用于动画）。

xml 复制代码

<Style x:Key="eventTriggerStyle" TargetType="Button">
    <Style.Triggers>
        <!-- 鼠标进入时执行动画 -->
        <EventTrigger RoutedEvent="Mouse.MouseEnter">
            <EventTrigger.Actions>
                <BeginStoryboard>
                    <Storyboard>
                        <!-- 2秒内宽度变为100 -->
                        <DoubleAnimation Duration="0:0:2" Storyboard.TargetProperty="Width" To="100"/>
                        <!-- 3秒内字体变为20号 -->
                        <DoubleAnimation Duration="0:0:3" Storyboard.TargetProperty="FontSize" To="20"/>
                    </Storyboard>
                </BeginStoryboard>
            </EventTrigger.Actions>
        </EventTrigger>
    </Style.Triggers>
</Style>

两棵树

一、基础概念：WPF的"两棵树"

:::color2

在WPF中，有两个重要的"树"概念------逻辑树 和视觉树 。它们是WPF**渲染界面**、**处理事件**和属性继承的基础，运行时会被自动维护。

两棵树是元素底层的原理。

逻辑树：理解为你写的元素结构

视觉树---你可以理解为，排开元素现场看到元素的本质，在逻辑树基础上进行的扩展。可以看到控件的组成，例如：buton 有哪些组成

:::

1. 逻辑树（Logical Tree）

** 专业解释**：表示**UI的核心结构**，与我们在XAML中定义的元素几乎一致（排除控件内部自动生成的渲染元素）。
** 通俗理解**：逻辑树就像"骨架"，只包含我们手动编写的核心元素，比如窗口、面板、按钮等，不关心控件内部

复制代码

 的细节。

** 作用**：WPF通过逻辑树处理****依赖属性继承 、资源查找、**事件传递**的基础路径等。

** 案例**：

一段简单的XAML代码对应的逻辑树如下：

xml 复制代码

<Window>
  <StackPanel>
    <Button Content="点击我"/>
    <Label Content="标签"/>
  </StackPanel>
</Window>

逻辑树的节点为：**Window → StackPanel → Button、Label**（只包含我们写的元素，不涉及Button内部的边框、文本等细节）。

2. 视觉树（Visual Tree）

专业解释 ：界面上所有**实际渲染到屏幕的元素集合，包含控件内部的细节元素（如按钮的边框、文本容器等）。
通俗理解：视觉树是"完整的身体"，不仅包含逻辑树的核心元素**，还会拆解开每个控件的内部组成部分------比如按钮，逻辑树里只认"Button"，但视觉树里会显示"Button → Border → ContentPresenter → TextBlock"（这些是按钮能被看见的具体渲染元素）。
作用：负责** 界面渲染**（让元素显示在屏幕上）、**精细的事件路由**（比如鼠标点击按钮的边框时，能准确找到对应

的控件）、定位资源（当元素没有逻辑父元素时）等。

案例：

上面逻辑树中Button的视觉树节点为：Button → Border（边框） → ContentPresenter（内容容器） → TextBlock（显示"点击我"的文本块）。这些元素共同构成了按钮的视觉外观，都是视觉树的一部分。

3. 两棵树的关系与区别

逻辑树是"**简化版"，**专注于核心结构；视觉树是"详细版"，专注于渲染细节（控件内部的组成）。
视觉树是逻辑树的"扩展"：每个逻辑树的节点（如Button）在视觉树中会被拆分为更细的渲染元素（如Border、TextBlock）。

核心职责对比

功能	逻辑树	可视化树
依赖属性继承	✅ 值沿逻辑树传递（如`<font style="color:rgb(64, 64, 64);background-color:rgb(236, 236, 236);">DataContext</font>` ）	❌ 不参与属性继承
动态资源解析	✅ 资源按逻辑树查找	❌ 不直接处理资源
路由事件传递路径	❌ 事件不沿逻辑树传递	✅ 路由事件必经之路（如`<font style="color:rgb(64, 64, 64);background-color:rgb(236, 236, 236);">Button.Click</font>` 沿可视化树冒泡）235
渲染与视觉控制	❌ 不负责渲染细节	✅ 管理透明度、变换、布局渲染48
命中测试（Hit Test）	❌ 无法检测非控件区域	✅ 精确到像素级（如检测按钮边框的点击）4

4. 遍历两棵树的工具

WPF提供了专门的工具类来遍历这两棵树：

LogicalTreeHelper ：用于遍历逻辑树，方法为LogicalTreeHelper.GetChildren()。
注意：可以在控件的构造函数中遍历（因为逻辑树在初始化时就已形成）。
VisualTreeHelper ：用于遍历视觉树，方法为VisualTreeHelper.GetChild()。
注意：不能在构造函数中遍历 ，因为视觉树需要在界面布局完成后才形成（通常在OnContentRendered方法中遍历，该方法在布局完成后调用）。

逻辑树操作

使用**LogicalTreeHelper**类：

csharp 复制代码

// 获取子元素
var children = LogicalTreeHelper.GetChildren(parent);
// 查找元素
var node = LogicalTreeHelper.FindLogicalNode(root, "ElementName"):cite[1]:cite[5]。

适用场景：动态加载控件、数据绑定查找。

可视化树操作

使用**VisualTreeHelper**类：

csharp 复制代码

// 遍历子元素
for (int i=0; i < VisualTreeHelper.GetChildrenCount(obj); i++) {
    var child = VisualTreeHelper.GetChild(obj, i);
}
// 查找父元素
var parent = VisualTreeHelper.GetParent(child):cite[1]:cite[4]:cite[6]。

5.递归遍历两棵树可视化显示

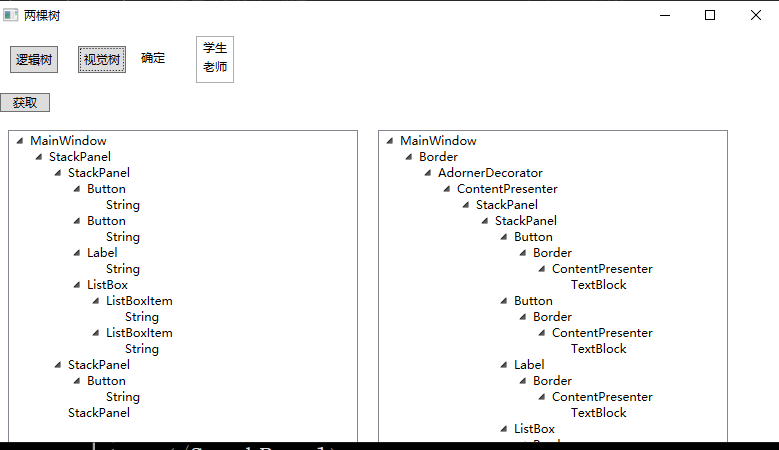

1.界面效果

2.xml脚本实现

xml 复制代码

<Window x:Class="WPFTemplateStudy.MainWindow"
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
  xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
  xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
  xmlns:local="clr-namespace:WPFTemplateStudy"
  mc:Ignorable="d"
  Title="两棵树" Height="450" Width="800" >
  <StackPanel>
    <StackPanel Margin="5" Orientation="Horizontal">
      <Button Padding="5" Margin="10"  Click="ShowLogicTrees">逻辑树</Button>
      <Button Padding="5" Margin="10"  Click="ShowVisualTrees">视觉树</Button>
      <Label Content="确定" Width="60" Height="30"/>
      <ListBox>
        <ListBoxItem Name="lbStudent" Content="学生"/>
        <ListBoxItem Content="老师"/>
      </ListBox>
    </StackPanel>
    <StackPanel Margin="5">
      <Button Name="btnGet" Content="获取" Width="50" HorizontalAlignment="Left"   />
    </StackPanel>
    <StackPanel Orientation="Horizontal" Margin="3">
      <TreeView Name="tvLTrees" Margin="10"  Width="350" />
      <TreeView Name="tvVTrees" Margin="10"  Width="350" />
    </StackPanel>
  </StackPanel>
</Window>

3.后台脚本

csharp 复制代码

using System.Windows.Media;
using System.Windows;
using System.Windows.Controls;
namespace WPFTemplateStudy
{
	public partial class MainWindow : Window
    {
		public MainWindow()
		{
			InitializeComponent();
		}

		/// <summary>
		/// 将对象转换为 TreeViewItem 并添加到 TreeView 中
		/// </summary>
		/// <param name="tv">目标 TreeView 控件</param>
		/// <param name="obj">要添加的对象（通常是 WPF 元素）</param>
		/// <param name="item">当前创建的 TreeViewItem</param>
		/// <param name="parentItem">父 TreeViewItem（若为 null，则添加到 TreeView 根节点）</param>
		private void AddTreeViewItem(TreeView tv, object obj, TreeViewItem item, TreeViewItem parentItem)
		{
			// 设置 TreeViewItem 的标题为对象的类型名称（例如：Button、StackPanel）
			item.Header = obj.GetType().Name;

			// 默认展开节点，方便用户查看完整结构
			item.IsExpanded = true;

			// 根据父节点是否存在，决定添加位置
			if (parentItem == null)
			{
				// 若没有父节点，将当前节点添加到 TreeView 的根节点
				tv.Items.Add(item);
			}
			else
			{
				// 若有父节点，将当前节点添加到父节点的子节点集合中
				parentItem.Items.Add(item);
			}
		}


		/// <summary>
		/// 递归遍历并打印逻辑树结构
		/// </summary>
		/// <param name="obj">当前遍历的对象</param>
		/// <param name="parentItem">父 TreeViewItem（用于构建树状结构）</param>
		private void PrintLogcTree(object obj, TreeViewItem parentItem)
		{
			// 1. 创建当前对象的 TreeViewItem 节点
			TreeViewItem item = new TreeViewItem();
			AddTreeViewItem(tvLTrees, obj, item, parentItem);

			// 2. 终止条件：若对象不是 DependencyObject，无法继续遍历子元素
			if (!(obj is DependencyObject))
			{
				return;
			}

			// 3. 获取当前对象的逻辑子元素集合
			foreach (object child in LogicalTreeHelper.GetChildren(obj as DependencyObject))
			{
				// 4. 避免无限循环：跳过 TreeView 控件本身
				if (child is TreeView)
					return;

				// 5. 递归遍历子元素
				PrintLogcTree(child, item);
			}
		}
		/// <summary>
		/// 递归遍历并打印WPF视觉树（Visual Tree）结构，将结果显示在右侧的TreeView控件中
		/// 视觉树包含WPF中所有参与渲染的元素，比逻辑树更详细（如布局容器的内部渲染元素）
		/// </summary>
		/// <param name="obj">当前遍历的依赖对象（视觉树中的元素，必须是DependencyObject类型）</param>
		/// <param name="parentItem">父级TreeViewItem节点，用于构建树状结构的层级关系（若为根节点则为null）</param>
		private void PrintVisualTree(DependencyObject obj, TreeViewItem parentItem)
		{
			// 创建当前元素对应的TreeViewItem节点，用于在TreeView中显示
			TreeViewItem item = new TreeViewItem();

			// 调用AddTreeViewItem方法，将当前节点添加到右侧视觉树的TreeView（tvVTrees）中
			// 并关联其父节点parentItem，构建层级结构
			AddTreeViewItem(tvVTrees, obj, item, parentItem);

			// 通过VisualTreeHelper获取当前元素的视觉子元素数量，遍历所有子元素
			for (int i = 0; i < VisualTreeHelper.GetChildrenCount(obj); i++)
			{
				// 避免无限循环：若当前元素是TreeView控件本身（tvVTrees），则终止递归
				// 防止遍历到TreeView自身时继续递归其子元素，导致循环引用
				if (obj is TreeView)
					return;

				// 递归遍历当前子元素，将当前item作为其父节点，继续构建视觉树结构
				PrintVisualTree(VisualTreeHelper.GetChild(obj, i), item);
			}
		}

		private void ShowLogicTrees(object sender, RoutedEventArgs e)
		{
			tvLTrees.Items.Clear();
			PrintLogcTree(this, null);
		}
		private void ShowVisualTrees(object sender, RoutedEventArgs e)
		{
			tvVTrees.Items.Clear();
			PrintVisualTree(this, null);
		}

	}
}

🎯 实际应用场景

逻辑树适用场景
- 数据绑定（**Binding**）的路径解析
- 路由事件的**Source**属性（事件原始触发点）
- 动态资源（**DynamicResource**）更新46。
可视化树适用场景
- 控件模板定制 ：修改**Button**的视觉结构（如添加动画效果）需操作可视化树18。

复杂事件处理：

复制代码

- <font style="color:rgb(82, 82, 82);background-color:rgb(250, 250, 250);">csharp</font>

plain 复制代码

// 在父容器监听所有按钮点击
<Grid Button.Click="HandleClick">
    <Button Content="OK"/>
    <Button Content="Cancel"/>
</Grid>

事件从**Button**沿可视化树冒泡至**Grid**35。

复制代码

- **<font style="color:rgb(64, 64, 64);">视觉层特效</font>**<font style="color:rgb(64, 64, 64);">：如实现不规则点击区域（通过</font>`**<font style="color:rgb(64, 64, 64);background-color:rgb(236, 236, 236);">VisualTreeHelper.HitTest</font>**`<font style="color:rgb(64, 64, 64);">）。</font>

⚡ 5. 与路由事件的深度关联

路由事件（如**MouseDown**）的传递依赖可视化树，其三种策略：

冒泡（Bubble） ：从事件源向上传递至根元素（常用，如**Button.Click**）。
隧道（Tunnel） ：从根元素向下传递至事件源（命名以**Preview**开头，如**PreviewKeyDown**）。
直接（Direct）：仅触发在事件源（类似传统事件）356。

关键属性：

**e.Source**：事件原始触发点（可视化树中最底层元素）。
**e.OriginalSource**：事件最初来源（如点击按钮时可能是内部的**Border**）。
**e.Handled = true**：终止事件传递（类似冒泡阻止）37。

💎 总结：设计哲学与最佳实践

解耦原则：逻辑树定义"功能结构"，可视化树定义"视觉呈现"，二者分离使WPF支持灵活的样式与模板机制18。
开发建议 ：
- 优先操作逻辑树（业务逻辑相关）。
- 慎用可视化树（视觉层定制或高级事件处理时使用）。
调试工具 ：
使用第三方工具（如**Snoop**）实时查看两棵树的结构，辅助分析事件传递路径8。

三个模板入门

:::color2

在WPF中，"模板"是用来定制控件外观和行为的核心机制，其中最常用的三个模板是：ControlTemplate（控件模板） 、DataTemplate（数据模板） 、ItemsPanelTemplate（项容器模板）。它们各自负责不同的功能

:::

1. ControlTemplate（控件模板）："定义控件长什么样"

作用：决定一个控件（如按钮、文本框、按钮等）的"外观结构"。比如按钮默认是灰色矩形，点击会变浅，你可以用ControlTemplate把它改成圆形、带图片的样式，甚至是复杂的组合控件。

举个例子 ：

默认按钮是这样的：

xml 复制代码

<Button Content="点击我" />

用ControlTemplate改成圆形按钮：

xml 复制代码

<Button Content="点击我">
  <!--修改Button的模板-->
  <Button.Template>
    <!-- 自定义按钮模板 -->
    <ControlTemplate TargetType="Button">
      <!-- 模板里放一个圆形边框和文本 -->
      <Border
        Background="LightBlue"
        BorderBrush="Blue"
        BorderThickness="2"
        CornerRadius="50"  <!-- 圆角设为50%变成圆形 -->
        Width="100" Height="100">
        <!-- 显示按钮的Content（绑定到模板的目标控件） -->
        <ContentPresenter
          HorizontalAlignment="Center"
          VerticalAlignment="Center"/>
      </Border>
    </ControlTemplate>
  </Button.Template>
</Button>

核心点：

针对"控件本身"定制外观，比如按钮、复选框等。
模板里可以放任何元素（边框、图片、文本等），但通常需要用ContentPresenter显示控件的Content属性（比如按钮上的文字）。
ContentPresenter 是 ControlTemplate 中Content 内容的专属占位符，连接控件原始 Content 和自定义模板；
自动通过 TemplateBinding 绑定目标控件的 Content 属性，无需手动配置；

2. DataTemplate（数据模板）："定义数据怎么显示"

作用：决定"数据"在界面上的显示方式。比如你有一个Student类（包含Name和Age属性），想在列表中显示每个学生的信息，DataTemplate可以指定用"姓名：XXX，年龄：XX"这样的格式显示，而不是默认的类名（如WPFTemplateStudy.Student）。

举个例子 ：

假设后台有个学生列表：

csharp 复制代码

public class Student {
    public string Name { get; set; }
    public int Age { get; set; }
}
// 列表数据
public List<Student> Students = new List<Student> {
    new Student { Name = "小明", Age = 18 },
    new Student { Name = "小红", Age = 17 }
};

XAML中用ListBox显示，默认会显示类名，用DataTemplate定制显示：

xml 复制代码

<!-- 定义数据模板：指定Student类型的数据如何显示 -->
<DataTemplate DataType="{x:Type local:Student}">
  <StackPanel Orientation="Horizontal">
    <TextBlock Text="姓名：" />
    <TextBlock Text="{Binding Name}" Margin="5,0" />
    <TextBlock Text="年龄：" />
    <TextBlock Text="{Binding Age}" />
  </StackPanel>
</DataTemplate>
<!-- 列表绑定学生数据，会自动使用上面的DataTemplate -->
<ListBox ItemsSource="{Binding Students}" />

核心点：

针对"数据"（如对象、字符串、数字等）定制显示样式，和具体控件无关。
常用于列表类控件（ListBox、ListView、ComboBox等），因为这些控件需要显示"一堆数据"。

3. ItemsPanelTemplate（项容器模板）："定义列表项怎么排列"

作用：决定ItemsControl（如ListBox、ComboBox、Menu等）内部的"子项布局容器"。比如ListBox默认用StackPanel垂直排列子项，你可以用ItemsPanelTemplate改成WrapPanel（自动换行）、Grid（网格布局）甚至Canvas（自由定位）。

举个例子 ：

默认ListBox的子项是垂直排列的：

xml 复制代码

<ListBox>
  <ListBoxItem Content="项1" />
  <ListBoxItem Content="项2" />
  <ListBoxItem Content="项3" />
</ListBox>

用ItemsPanelTemplate改成水平换行排列：

xml 复制代码

<ListBox>
  <!-- 定义子项的布局容器为WrapPanel（自动换行） -->
  <ListBox.ItemsPanel>
    <ItemsPanelTemplate>
      <WrapPanel Orientation="Horizontal" />
    </ItemsPanelTemplate>
  </ListBox.ItemsPanel>

  <ListBoxItem Content="项1" Width="100" />
  <ListBoxItem Content="项2" Width="100" />
  <ListBoxItem Content="项3" Width="100" />
  <ListBoxItem Content="项4" Width="100" />
</ListBox>

此时子项会水平排列，空间不够时自动换行。

核心点：

只针对ItemsControl（带"子项"的控件），控制子项的"布局方式"（排列规则）。
模板里通常放一个布局容器（StackPanel、WrapPanel、Grid等）。

模板分类

WPF中有三种常用模板，它们都**继承自****FrameworkTemplate**** 基类**，区别在于**"作用对象"不**同：

模板类型	作用对象	作用描述
控件模板（ControlTemplate）	控件本身	自定义控件的外观（比如让按钮从"矩形"变成"圆形"）
数据模板（DataTemplate）	绑定的数据	自定义数据的呈现方式（比如让列表中的"用户对象"显示为头像+名字，而不是默认的文本）
面板模板（PanelTemplate）	面板布局	自定义面板的布局逻辑（比如让列表项按圆形排列，而不是默认的垂直排列）

**简单说： **

想改"控件长什么样" → 用 **ControlTemplate****； **
想改"数据怎么显示" → 用 **DataTemplate****； **
想改"列表项怎么排列" → 用 **ItemsPanelTemplate**。

控件模板

控件模板（ControlTemplate）：定义控件长什么样子

:::color2
控件模板 是最常用的模板，它决定了一个控件**"长什么样子"**。**每个控件都有**默认的控件模板（比如按钮默认是灰色背景、有边框），我们可以通过自定义模板改变它的外观。

ControlTemplate 从微观的角度：是属性：Template 的值。Template在Control类中，所以每隔控件都有Template

ControlTemplate 组成：

1：基础元素

2：资源 ControlTemplate.Resources

3：触发器 ControlTemplate .Triggers

:::

作用：修改元素的外观样式，自定义好看的元素，外观改变功能不变
核心：TemplateBinding 属性将元素属性的值绑定到模板中属性上
用法：
1. 资源中定义模板：
2. 元素上绑定模板：
3. 模板内部绑定元素上属性的值：TemplateBindging 属性名

控件模板的核心组成

每个**ControlTempl**ate包含两个关键部分：

VisualTree（视觉树）：定义控件的**外观组成**（比如由哪些元素构成，如矩形、文本框等）。
Triggers（触发器）：定义**外观的动态变化**（比如鼠标悬停时变色、点击时缩放等）。

案例：自定义Button的控件模板

下面是一个自定义按钮外观的模板，让按钮变成"圆角矩形"，并在鼠标悬停时改变颜色：

1. 定义控件模板

xml 复制代码

<Window.Resources>
  <!-- 定义一个Button的控件模板，Key为"btnCTemp" -->
  <ControlTemplate x:Key="btnCTemp" TargetType="Button">
    <!-- VisualTree：定义按钮的外观组成 -->
    <Grid>
      <!-- 用矩形作为按钮的背景，设置圆角 -->
      <Rectangle
        x:Name="br"  <!-- 给矩形起个名字，方便触发器调用 -->
        Width="{TemplateBinding Width}"  <!-- 绑定按钮的Width属性 -->
        Height="{TemplateBinding Height}"  <!-- 绑定按钮的Height属性 -->
        Stroke="Red"  <!-- 边框颜色 -->
        StrokeThickness="2"  <!-- 边框粗细 -->
        Fill="LightBlue"  <!-- 背景色 -->
        RadiusX="12" RadiusY="5"/>  <!-- 圆角大小 -->
      <!-- 用于显示按钮内容（如文本"点击我"） -->
      <ContentPresenter
        HorizontalAlignment="Center"  <!-- 内容水平居中 -->
        VerticalAlignment="Center"/>  <!-- 内容垂直居中 -->
    </Grid>
    <!-- Triggers：定义动态效果 -->
    <ControlTemplate.Triggers>
      <!-- 鼠标悬停时，改变矩形背景色 -->
      <Trigger Property="IsMouseOver" Value="True">
        <Setter Property="Fill" TargetName="br" Value="LightGray"/>
      </Trigger>
    </ControlTemplate.Triggers>
  </ControlTemplate>
</Window.Resources>

应用控件模板

在Button的**Template****属性中引用定义好的模板： **

xml 复制代码

<Button
  Content="自定义按钮"
  Width="150"
  Height="40"
  Template="{StaticResource btnCTemp}"/>  <!-- 应用模板 -->

3.效果说明

正常状态：按钮是浅蓝色圆角矩形，红色边框，内容"自定义按钮"居中显示。
鼠标悬停时：矩形背景色变为浅灰色（通过触发器实现）。

4.关键说明

TargetType：指定模板应用的控件类型（如Button），确保模板中的属性绑定符合控件的特性。
TemplateBinding：将模板内部元素的属性（如矩形的Width）与目标控件（Button）的属性绑定，保证模板随控件大小变化。
ContentPresenter：
- 1：用于显示控件的Content属性（如Button的文本），确保模板不丢失控件的核心内容。
- 2：ContentPresenter 是 ControlTemplate 中Content 内容的专属占位符， 连接控件原始 Content 和自定义模板，可以通过查看Button的模板看到效果
- 3：自动通过 TemplateBinding 绑定目标控件的 Content 属性，无需手动配置；

:::color2
模板是自定义外观的核心工具 ，其中控件模板可直接改变控件的样子 ，让界面更灵活

:::

练习题 1（入门必做，基础模板）

✅ 需求：自定义一个圆角 TextBox，

要求：1. 圆角 15；2. 边框 1px 灰色；3. 文字居中；4. 可外部修改背景色、字体大小

✅ 要求：模板写在窗口资源，TextBox 引用模板，测试可用

✅ 提示：TargetType="TextBox"，绑定 Content→TextBox 用Text，记得加 Padding 避免文字贴边

练习题 2（进阶必做，带触发器）

✅ 需求：自定义一个卡片式 Button，

要求：1. 圆角 8，默认背景白色、边框灰色；2. 鼠标悬浮：背景淡绿，边框深绿；3. 点击：背景深绿，文字白色；4. 文字居中，字号 14；5. 按钮宽 150 高 45

✅ 核心：必须加 2 个触发器（IsMouseOver、IsPressed），掌握模板触发器核心用法

练习题 3（综合必做，实用模板）

✅ 需求：自定义一个简约 Label，要求：1. 背景浅灰色，圆角 10，无边框；2. 文字居中，默认字号 15、颜色黑色；3. 鼠标悬浮：文字变红，背景变白；4. 全局可用（写在 App.xaml），窗口放 2 个 Label 引用测试✅ 核心：区分窗口资源和全局资源，掌握全局模板用法，巩固触发器 + 绑定

数据模版

为什么需要数据模板？

:::color2

想象一下你有一个 ListBox，它绑定到了一个 List 集合（Book 类有 Title, Author, CoverImage 等属性）。默认情况下，ListBox 会简单地对集合中的每个 Book 对象调用 .ToString() 方法来显示内容。结果通常是类似 "MyNamespace.Book" 这样毫无意义的信息，或者你重写了 ToString() 返回 Title，但也只能显示一个标题文本，无法展示作者、图片等

:::

数据模板 (DataTemplate) 就是解决这个问题的魔法！

:::color2

它的作用就是定义如何将你的数据对象（如 Book）转换成可视化的 UI 元素（如包含 TextBlock 和 Image 的 StackPanel）。它告诉 WPF："当你需要在界面上显示一个 Book 类型的对象时，请使用我定义的这组控件来呈现它

:::

什么是数据模板

数据模板：让你写的CS中类或者集合，以什么样的Ui样式展示的？

基础使用

1：在资源中定义数据模板注意：后台一定要有对应的类
2: 给元素绑定模板通过元素的属性 ** ContentTemplate ItemTemplate** 绑定模板
- 单一对象用ContentControl 元素通过属性 ContentTemplate 绑定模板
- 集合用Listbox ListView ComBox 等，通过 ItemTemplate 绑定模板
3：模板中使用 **Binding **实现见该数据绑定到模板的控件上（将后台类的属性绑定模板中元素的属性上）
4：给元素绑定实体数据
- ContentControl 通过Content
- listBox listView ComBox 通过 ItemSource

模板 = 元素结构 + 样式 + 触发器

一个实体对象绑定

需求：加载 class Student 的样式

1：准备后台数据

csharp 复制代码

class Studnet{
    public string Name{get;set;}
    public int Age{get;set;}
    public string Mojor{get;set;}

2：定义模板+ ContentControl 绑定模板顶

xml 复制代码

<Window x:Class="WpfDataTemplateDemo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:local="clr-namespace:WpfDataTemplateDemo"
        Title="单个对象数据模板" Height="200" Width="350">
    <!-- 1. 定义数据模板：绑定Student的3个属性，自定义排版 -->
    <Window.Resources>
        <DataTemplate x:Key="StudentDataTemplate" DataType="{x:Type local:Student}">
            <!-- 用StackPanel横向排版，图文/文字组合都能搞 -->
            <StackPanel Orientation="Horizontal" Margin="10" Height="60">
                <!-- 静态图标占位，后续可换图片 -->
                <Ellipse Width="40" Height="40" Fill="LightBlue" Margin="0,0,10,0"/>
                <!-- 纵向排版显示文字，Binding 绑定实体属性（必须和后台属性名一致） -->
                <StackPanel Orientation="Vertical">
                    <TextBlock Text="{Binding Name}" FontSize="16" FontWeight="Bold"/>
                    <TextBlock Text="年龄：{Binding Age}" FontSize="12" Margin="0,3,0,0"/>
                    <TextBlock Text="专业：{Binding Major}" FontSize="12"/>
                </StackPanel>
            </StackPanel>
        </DataTemplate>
    </Window.Resources>

    <!-- 2. 界面控件：ContentControl 承载单个Student对象，引用模板 -->
    <Grid>
        <ContentControl ContentTemplate="{StaticResource StudentDataTemplate}" x:Name="ccStudent"/>
    </Grid>
</Window>

3: 给 ContentControl 绑定实体数据：通过 Content属性实现

csharp 复制代码

using System.Windows;
namespace WpfDataTemplateDemo
{
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            // 给ContentControl赋值单个Student对象（数据来源）
            ccStudent.Content = new Student()
            {
                Name = "张三",
                Age = 20,
                Major = "自动化（上位机方向）"
                };
        }
    }
}

集合绑定

xml 复制代码

<!-- 直接复用上面的StudentDataTemplate模板，不用重新写 -->
<Grid Margin="20">
  <!-- ListBox：展示数据列表，ItemTemplate引用数据模板 -->
  <ListBox ItemTemplate="{StaticResource StudentDataTemplate}" x:Name="lbStudentList" />
</Grid>

csharp 复制代码

using System.Collections.Generic;
using System.Windows;
namespace WpfDataTemplateDemo
{
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            // 准备List集合数据（模拟上位机的设备列表/参数列表）
            List<Student> studentList = new List<Student>()
            {
                new Student(){Name="张三",Age=20,Major="自动化"},
                new Student(){Name="李四",Age=21,Major="电气工程"},
                new Student(){Name="王五",Age=19,Major="测控技术"}
            };
            // 核心：ListBox的ItemsSource绑定集合，自动批量展示
            lbStudentList.ItemsSource = studentList;
        }
    }
}

练习题

✅需求：基于 Student 类，用 ListBox 展示 5 个学生的集合数据，要求：

数据模板：横向排版，左边圆形背景（浅绿），右边纵向显示姓名 + 年龄 + 专业
加触发器：鼠标悬浮当前项，背景变浅蓝色，文字变黑色
后台 5 条测试数据（自己随便填，必须含姓名 / 年龄 / 专业）
ListBox 宽度 300，每条数据高度 70
✅ 核心：练集合绑定（ItemsSource）+ 模板触发器，

✅ 需求：Student 类加头像属性（Avatar），用 ComboBox 做下拉学生列表，要求：

数据模板：横向排版，左边显示头像（本地图片 / 网络图片都行），右边显示姓名 + 专业
ComboBox 宽度 280，下拉项高度 60，默认显示第一个学生
后台 3 条数据，头像路径自己填（本地图直接复制路径，网络图用 https 图片链接）
模板背景白色，鼠标悬浮背景变浅黄
✅ 核心：练图文数据模板 + ComboBox 用法

:::color4

注意：如果图片加载失败是可以使用一个图形作为占位符

:::

xml 复制代码

<Border Width="45" Height="45" CornerRadius="22.5" ClipToBounds="True" Background="LightGray">
    <!-- 头像图片：设置FallbackValue（加载失败时显示的占位符） -->
    <Image Source="{Binding Avatar, FallbackValue={StaticResource PlaceholderIcon}}"
           Stretch="UniformToFill"/>
</Border>
<!-- 提前在资源区定义占位符（可选：圆形/默认图片） -->
<Window.Resources>
    <Ellipse x:Key="PlaceholderIcon" Width="45" Height="45" Fill="LightSkyBlue"/>
    <!-- 也可以用本地图片做占位符：<Image x:Key="PlaceholderIcon" Source="placeholder.png" Stretch="UniformToFill"/> -->
</Window.Resources>

数据触发器

0:后台数据模板

xml 复制代码

// 先更新Student实体类，加Score属性
public class Student
{
    public string Name { get; set; }
    public int Age { get; set; }
    public string Major { get; set; }
    public string Avatar { get; set; }
    public int Score { get; set; } // 新增成绩属性
}

1:模板修改

xml 复制代码

<DataTemplate x:Key="StuDataTriggerTemplate" DataType="{x:Type local:Student}">
  <Border x:Name="itemBorder" Background="White" Margin="5" Padding="10" Height="70">
    <StackPanel Orientation="Horizontal">
      <Ellipse Width="50" Height="50" Fill="LightGreen" Margin="0,0,15,0"/>
      <StackPanel Orientation="Vertical" VerticalAlignment="Center">
        <TextBlock Text="{Binding Name}" FontSize="16" FontWeight="Bold"/>
        <TextBlock Text="年龄：{Binding Age}" FontSize="12"/>
        <TextBlock x:Name="tbScore" Text="成绩：{Binding Score}" FontSize="12" Margin="0,2,0,0"/>
      </StackPanel>
    </StackPanel>
  </Border>
  <DataTemplate.Triggers>
    <!-- 普通触发器：鼠标悬浮变背景 -->
    <Trigger Property="IsMouseOver" Value="True">
      <Setter TargetName="itemBorder" Property="Background" Value="LightBlue"/>
    </Trigger>
    <!-- 数据触发器：监听Score属性，<60时样式变化（核心） -->
    <DataTrigger Binding="{Binding Score}" Value="0">
      <DataTrigger.Conditions>
        <Condition Binding="{Binding Score}" Value="{x:Null}"/>
        <Condition Binding="{Binding Score}" Comparison="LessThan" Value="60"/>
      </DataTrigger.Conditions>
      <Setter TargetName="tbScore" Property="Foreground" Value="Red"/>
      <Setter TargetName="tbScore" Property="FontWeight" Value="Bold"/>
      <Setter TargetName="itemBorder" Property="Background" Value="#FFECE0E0"/>
    </DataTrigger>
  </DataTemplate.Triggers>
</DataTemplate>

2: 模板绑定+ 数据绑定

xml 复制代码

Comparison 当前其他值说明

取值	中文含义	适用场景
`<font style="color:rgb(0, 0, 0);background-color:rgba(0, 0, 0, 0);">Equal</font>`	等于	判断值是否完全一致
`<font style="color:rgb(0, 0, 0);background-color:rgba(0, 0, 0, 0);">NotEqual</font>`	不等于	判断值是否不同
`<font style="color:rgb(0, 0, 0);background-color:rgba(0, 0, 0, 0);">GreaterThan</font>`	大于	判断值是否超过阈值
`<font style="color:rgb(0, 0, 0);background-color:rgba(0, 0, 0, 0);">GreaterThanEqual</font>`	大于等于	判断值是否≥阈值
`<font style="color:rgb(0, 0, 0);background-color:rgba(0, 0, 0, 0);">LessThanEqual</font>`	小于等于	判断值是否≤阈值

内联模板

在元素的内部定义数据模板

xml 复制代码

<!-- ListBox内联DataTemplate，无需x:Key，仅当前ListBox可用 -->
<ListBox x:Name="lbStu" Width="300">
  <ListBox.ItemTemplate>
    <DataTemplate DataType="{x:Type local:Student}">
      <StackPanel Orientation="Horizontal">
        <TextBlock Text="{Binding Name}" FontSize="16"/>
        <TextBlock Text="{Binding Age}" Margin="10,0,0,0"/>
      </StackPanel>
    </DataTemplate>
  </ListBox.ItemTemplate>
</ListBox>

ListView+GridVIew+DataTemplate带有列头展示

1：后台数据转杯

csharp 复制代码

using System;
using System.Windows.Media; // 用于Avatar的ImageSource类型

namespace WpfStuList
{
    // 学生实体类，前台DataType="{x:Type local:Student}" 对应此类
    public class Student
    {
        // 头像（ImageSource支持本地图片/网络图片，string也可，前台Image能自动转换）
        public ImageSource Avatar { get; set; }
        // 姓名
        public string Name { get; set; }
        // 年龄
        public int Age { get; set; }
        // 专业
        public string Major { get; set; }
        // 成绩
        public double Score { get; set; } // 用double支持小数成绩，int也可
    }
}

2: ScoreToColorConverter 的转换器（成绩颜色转换）功能：成绩小于60为红色

csharp 复制代码

using System;
using System.Globalization;
using System.Windows.Data;
using System.Windows.Media;

namespace WpfStuList
{
    // 成绩转颜色转换器，前台<local:ScoreToColorConverter/> 对应此类
    public class ScoreToColorConverter : IValueConverter
    {
        // IValueConverter 是数据绑定转换器的标准接口

        /// <summary>
        /// 前台→后台：将成绩（Score）转换为颜色（Foreground）
        /// </summary>
        /// <param name="value">绑定的成绩值（前台传过来的Score）</param>
        /// <param name="targetType">目标类型（这里是Brush，颜色画刷）</param>
        /// <param name="parameter">转换器参数（这里没用）</param>
        /// <param name="culture">区域信息（这里没用）</param>
        public object Convert(object value, Type targetType, object parameter, CultureInfo culture)
        {
            // 空值判断，避免报错
            if (value == null || !double.TryParse(value.ToString(), out double score))
                return Brushes.Black; // 非数字成绩默认黑色

            // 成绩<60返回红色，否则黑色
            return score < 60 ? Brushes.Red : Brushes.Black;
        }

        /// <summary>
        /// 后台→前台：反向转换（这里是单向绑定，无需实现，返回DoNothing）
        /// </summary>
        public object ConvertBack(object value, Type targetType, object parameter, CultureInfo culture)
        {
            return Binding.DoNothing;
        }
    }
}

3：定义模板+ 模板绑定

xml 复制代码

<Window.Resources>
    <DataTemplate x:Key="StuListViewTemplate" DataType="{x:Type local:Student}">
        <StackPanel Orientation="Horizontal" VerticalAlignment="Center" Height="40">
            <Image Source="{Binding Avatar, FallbackValue={StaticResource PlaceholderIcon}}" Width="30" Height="30" Stretch="UniformToFill" Margin="0,0,10,0"/>
            <TextBlock Text="{Binding Name}" Width="60"/>
            <TextBlock Text="{Binding Age}" Width="40"/>
            <TextBlock Text="{Binding Major}" Width="120"/>
          !--
           Converter
          -->
            <TextBlock Text="{Binding Score}" Width="50" Foreground="{Binding Score, Converter={StaticResource ScoreToColorConverter}}"/>
        </StackPanel>
    </DataTemplate>
    <!-- 简单转换器：成绩<60变红（可选，进阶） -->
    <local:ScoreToColorConverter x:Key="ScoreToColorConverter"/>
</Window.Resources>

<!-- ListView带表头核心代码 -->
<ListView x:Name="lvStu" Margin="20" Width="400" ItemTemplate="{StaticResource StuListViewTemplate}">
    <ListView.View>
        <GridView ColumnHeaderStyle="{StaticResource GridViewHeaderStyle}">
            <GridViewColumn Header="头像" Width="40"/>
            <GridViewColumn Header="姓名" Width="60"/>
            <GridViewColumn Header="年龄" Width="40"/>
            <GridViewColumn Header="专业" Width="120"/>
            <GridViewColumn Header="成绩" Width="50"/>
        </GridView>
    </ListView.View>
</ListView>

4：数据绑定

csharp 复制代码

using System;
using System.Collections.Generic;
using System.Windows;
using System.Windows.Media.Imaging; // 用于本地头像图片

namespace WpfStuList
{
    /// <summary>
    /// MainWindow.xaml 的交互逻辑
    /// </summary>
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent(); // 初始化前台控件，必须第一行

            // 1. 初始化学生集合（ListView的数据源，泛型List<Student>即可）
            List<Student> studentList = new List<Student>()
            {
                new Student()
                {
                    Avatar = new BitmapImage(new Uri("Images/avatar1.png", UriKind.Relative)), // 本地头像（需项目建Images文件夹）
                    Name = "张三",
                    Age = 20,
                    Major = "计算机科学与技术",
                    Score = 85
                },
                new Student()
                {
                    Avatar = null, // 为null时会显示前台FallbackValue的占位符图标
                    Name = "李四",
                    Age = 19,
                    Major = "软件工程",
                    Score = 58 // 成绩<60，前台会自动变红
                },
                new Student()
                {
                    Avatar = new BitmapImage(new Uri("Images/avatar2.png", UriKind.Relative)),
                    Name = "王五",
                    Age = 21,
                    Major = "人工智能",
                    Score = 92
                }
            };

            // 2. 核心绑定：将学生集合赋值给ListView的ItemsSource
            // ListView会自动遍历集合，为每个Student生成一行DataTemplate模板
            lvStu.ItemsSource = studentList;
        }
    }
}

三个模板综合案例

1:准备描述设备信息的类

csharp 复制代码

using System;
// 设备实体：对应上位机真实设备参数，数据模板绑定这些属性
namespace Wpf3TemplateUpperDemo
{
    public class Device
    {
        public string DeviceName { get; set; } // 设备名称
        public string DeviceIp { get; set; }   // 设备IP
        public string Status { get; set; }     // 设备状态（正常/故障）
        public int RunTime { get; set; }       // 运行时长（小时）
    }
}

2：定义模板：控件模板数据模板面板模板绑定模板

xml 复制代码

<Window x:Class="Wpf3TemplateUpperDemo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:local="clr-namespace:Wpf3TemplateUpperDemo"
        Title="上位机3大模板联用Demo" Height="500" Width="700" WindowStartupLocation="CenterScreen">
    <!-- =====================  1. 资源区：控件模板+数据模板  （核心！先定义后引用） ===================== -->
    <Window.Resources>
        <!-- 🔹 控件模板（ControlTemplate）：美化按钮+文本框，改外观不改功能 -->
        <!-- ① 自定义圆角查询按钮模板（上位机高频用） -->
        <ControlTemplate x:Key="MyBtnTemplate" TargetType="Button">
            <Border x:Name="btnBorder"
                    Background="White" BorderBrush="#0066CC" BorderThickness="1"
                    CornerRadius="8" Width="100" Height="35">
                <TextBlock Text="{TemplateBinding Content}"
                           HorizontalAlignment="Center" VerticalAlignment="Center"
                           FontSize="14" Foreground="#0066CC"/>
            </Border>
            <!-- 按钮触发器：悬浮/点击变色，提升交互 -->
            <ControlTemplate.Triggers>
                <Trigger Property="IsMouseOver" Value="True">
                    <Setter TargetName="btnBorder" Property="Background" Value="#0066CC"/>
                    <Setter Property="Foreground" Value="White"/>
                </Trigger>
                <Trigger Property="IsPressed" Value="True">
                    <Setter TargetName="btnBorder" Property="Background" Value="#0055AA"/>
                </Trigger>
            </ControlTemplate.Triggers>
        </ControlTemplate>

        <!-- ② 自定义圆角文本框模板（美化输入控件） -->
        <ControlTemplate x:Key="MyTextBoxTemplate" TargetType="TextBox">
            <Border Background="White" BorderBrush="#E0E0E0" BorderThickness="1"
                    CornerRadius="8" Padding="10">
                <ScrollViewer Text="{TemplateBinding Text}" VerticalAlignment="Center"/>
            </Border>
            <!-- 文本框触发器：获焦高亮边框 -->
            <ControlTemplate.Triggers>
                <Trigger Property="IsFocused" Value="True">
                    <Setter Property="BorderBrush" Value="#0066CC"/>
                </Trigger>
            </ControlTemplate.Triggers>
        </ControlTemplate>

        <!-- 🔹 数据模板（DataTemplate）：美化设备数据展示，绑定Device实体属性 -->
        <DataTemplate x:Key="DeviceDataTemplate" DataType="{x:Type local:Device}">
            <Border x:Name="deviceBorder" Background="White" BorderBrush="#F0F0F0"
                    BorderThickness="1" CornerRadius="8" Margin="5" Padding="15" Height="70">
                <!-- 面板模板嵌套（Grid）：规整排版单条设备数据 -->
                <Grid ColumnDefinitions="150,120,100,100" ColumnSpacing="15">
                    <!-- 绑定Device实体属性，核心：Binding + 属性名 -->
                    <TextBlock Grid.Column="0" Text="{Binding DeviceName, StringFormat='设备名称：{0}'}" FontSize="14" VerticalAlignment="Center"/>
                    <TextBlock Grid.Column="1" Text="{Binding DeviceIp, StringFormat='IP地址：{0}'}" FontSize="14" VerticalAlignment="Center"/>
                    <TextBlock Grid.Column="2" x:Name="tbStatus" Text="{Binding Status}" FontSize="14" VerticalAlignment="Center"/>
                    <TextBlock Grid.Column="3" Text="{Binding RunTime, StringFormat='运行时长：{0}h'}" FontSize="14" VerticalAlignment="Center"/>
                </Grid>
            </Border>
            <!-- 数据触发器：按状态改颜色（上位机核心需求：故障标红） -->
            <DataTemplate.Triggers>
                <DataTrigger Binding="{Binding Status}" Value="正常">
                    <Setter TargetName="tbStatus" Property="Foreground" Value="Green"/>
                </DataTrigger>
                <DataTrigger Binding="{Binding Status}" Value="故障">
                    <Setter TargetName="tbStatus" Property="Foreground" Value="Red"/>
                    <Setter TargetName="tbStatus" Property="FontWeight" Value="Bold"/>
                    <Setter TargetName="deviceBorder" Property="Background" Value="#FFF5F5"/>
                </DataTrigger>
                <!-- 悬浮高亮 -->
                <Trigger Property="IsMouseOver" Value="True">
                    <Setter TargetName="deviceBorder" Property="BorderBrush" Value="#0066CC"/>
                </Trigger>
            </DataTemplate.Triggers>
        </DataTemplate>
    </Window.Resources>

    <!-- =====================  2. 界面布局：面板模板（Grid+StackPanel），管控件摆放 ===================== -->
    <!-- 外层核心面板：Grid（上位机界面首选，划分3大区域），3行布局 -->
    <Grid Background="#F8F9FA">
        <!-- 定义3行：标题行（固定高）、查询行（自适应）、列表行（占满剩余） -->
        <Grid.RowDefinitions>
            <RowDefinition Height="60"/>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>

        <!-- 第1行：顶部标题栏（StackPanel水平排版）【面板模板用法】 -->
        <Border Grid.Row="0" Background="#0066CC">
            <StackPanel Orientation="Horizontal" Margin="20,0,0,0" VerticalAlignment="Center">
                <TextBlock Text="工业设备监控系统" FontSize="20" Foreground="White" FontWeight="Bold"/>
                <TextBlock Text="（3大模板联用）" FontSize="14" Foreground="White" Margin="15,0,0,0" VerticalAlignment="Center"/>
            </StackPanel>
        </Border>

        <!-- 第2行：参数查询区（Grid+StackPanel嵌套）【面板模板用法】 -->
        <Grid Grid.Row="1" Margin="20,15,20,15">
            <Grid.ColumnDefinitions>
                <ColumnDefinition Width="Auto"/>
                <ColumnDefinition Width="250"/>
                <ColumnDefinition Width="Auto"/>
                <ColumnDefinition Width="Auto"/>
            </Grid.ColumnDefinitions>
            <!-- 文本 -->
            <TextBlock Grid.Column="0" Text="设备查询：" FontSize="14" VerticalAlignment="Center" Margin="0,0,10,0"/>
            <!-- 引用【控件模板】：美化文本框 -->
            <TextBox Grid.Column="1" Template="{StaticResource MyTextBoxTemplate}" Height="35" Hint="输入设备名称/IP"/>
            <!-- 引用【控件模板】：美化按钮 -->
            <Button Grid.Column="2" Content="查询设备" Template="{StaticResource MyBtnTemplate}" Margin="10,0,10,0"/>
            <Button Grid.Column="3" Content="刷新列表" Template="{StaticResource MyBtnTemplate}"/>
        </Grid>

        <!-- 第3行：设备列表区（ListBox承载）【核心联用：面板+数据模板】 -->
        <ListBox Grid.Row="2" Margin="20,0,20,20"
                 ItemTemplate="{StaticResource DeviceDataTemplate}" <!-- 引用【数据模板】 -->
                 x:Name="lbDeviceList" Background="Transparent" BorderThickness="0"/>
    </Grid>
</Window>

3：绑定数据

csharp 复制代码

using System.Collections.Generic;
using System.Windows;

namespace Wpf3TemplateUpperDemo
{
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            // 初始化设备列表数据（模拟上位机真实设备数据）
            InitDeviceData();
        }

        // 核心：准备List集合数据，给ListBox赋值（数据模板必须要数据）
        private void InitDeviceData()
        {
            List<Device> deviceList = new List<Device>()
            {
                new Device(){DeviceName="PLC-1号机", DeviceIp="192.168.1.101", Status="正常", RunTime=120},
                new Device(){DeviceName="PLC-2号机", DeviceIp="192.168.1.102", Status="故障", RunTime=98},
                new Device(){DeviceName="传感器-温度", DeviceIp="192.168.1.103", Status="正常", RunTime=205},
                new Device(){DeviceName="传感器-压力", DeviceIp="192.168.1.104", Status="正常", RunTime=180},
                new Device(){DeviceName="伺服电机-01", DeviceIp="192.168.1.105", Status="故障", RunTime=86}
            };
            // 给ListBox赋值，数据模板自动渲染每条数据
            lbDeviceList.ItemsSource = deviceList;
        }
    }
}

带样式和触发器的模板

模板选择器 DataTemplateSelector

准备多个模板：DatatTemplate
创建 "模板选择器" 规则
在界面上 "绑定" 这个规则

:::info

需求：以任务列表为例：任务三种状态：待办，进行中，完成，不同的状态显示不同的样式的。

我们用数据模板选择器实现

待办：红色字体
已完成绿色+对号

:::

写之前必须要掌握几个核心

** 模板选择器的必须写的规则**：必须继承 WPF 自带的 DataTemplateSelector，必须重写 SelectTemplate 方法 ------ 这是固定写法，所有模板选择器都要这么写，改的只是方法里的**判断规则**（比如按状态、按数字判断）。
XAML中 不再写 ItemTemplate （那是指定单一模板），而是写 ItemTemplateSelector ，绑定我们注册的选择器资源（示例里的{StaticResource MySelector}）------ 这是触发 "自动选模板" 的关键。

csharp 复制代码

using System.Windows;
using System.Windows.Controls;

// 命名空间保持和项目一致即可
namespace SimpleTemplateSelector
{
    // 1. 简单数据模型：只存任务标题和状态（待办/已完成）
    public class Task
    {
        public string TaskName { get; set; } // 任务名
        public string State { get; set; }    // 状态：只有「待办」「已完成」两种
    }

    // 2. 极简模板选择器（核心！必须继承DataTemplateSelector）
    public class SimpleTaskSelector : DataTemplateSelector
    {
        // 定义两个模板属性，用来在XAML里绑定我们写的模板
        public DataTemplate TodoTemp { get; set; }  // 待办模板
        public DataTemplate DoneTemp { get; set; }  // 已完成模板

        // 重写核心方法：程序自动给每个数据调用这个方法，选对应模板
        public override DataTemplate SelectTemplate(object item, DependencyObject container)
        {
            // 把数据转成我们的Task类型（判空避免报错）
            if (item is Task t)
            {
                // 核心规则：状态是「待办」用TodoTemp，「已完成」用DoneTemp
                if (t.State == "待办") return TodoTemp;
                if (t.State == "已完成") return DoneTemp;
            }
            return base.SelectTemplate(item, container); // 非Task类型用默认模板
        }
    }

    // 3. 主窗口：初始化2条测试数据，给界面绑定
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            // 测试数据：1条待办、1条已完成
            DataContext = new[]
            {
                new Task { TaskName = "学习模板选择器", State = "待办" },
                new Task { TaskName = "写极简代码", State = "已完成" }
            };
        }
    }
}

xml 复制代码

<Window x:Class="SimpleTemplateSelector.MainWindow"
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
  xmlns:local="clr-namespace:SimpleTemplateSelector"
  Title="极简模板选择器" Height="200" Width="300">
  <Window.Resources>
    <!-- 1. 定义2个基础模板：外观不一样，用来区分状态 -->
    <!-- 待办模板：红色文字（绑定任务名） -->
    <DataTemplate x:Key="TodoTemp">
      <TextBlock Text="{Binding TaskName}" Foreground="Red" FontSize="16" Margin="5"/>
    </DataTemplate>

    <!-- 已完成模板：绿色文字+带对勾（绑定任务名） -->
    <DataTemplate x:Key="DoneTemp">
      <TextBlock Text="{Binding TaskName, StringFormat='✓ {0}'}" Foreground="Green" FontSize="16" Margin="5"/>
    </DataTemplate>

    <!-- 2. 注册模板选择器为资源：把上面2个模板绑定到选择器的属性上 -->
    <local:SimpleTaskSelector x:Key="MySelector"
      TodoTemp="{StaticResource TodoTemp}"
      DoneTemp="{StaticResource DoneTemp}"/>
  </Window.Resources>

  <!-- 3. 展示数据的列表：核心只写ItemTemplateSelector，绑定我们的选择器 -->
  <Grid Padding="20">
    <ListBox ItemsSource="{Binding}"
      ItemTemplateSelector="{StaticResource MySelector}"/>
  </Grid>
</Window>

嵌套数据模板

带交互的模板

依赖属性

一、核心/概念

依赖属性：是WPF特有的属性类型，本身可以没有值，依赖其他数据源（如父元素、样式、绑定）获取值，是样式、数据绑定、动画的基础。
附加属性：特殊的依赖属性，用于给"本身没有该属性的对象"临时添加属性（如Grid的Row/Column属性，用于指定子元素的位置）。

:::info

** 不是所有属性都支持，有明确的规则 **

支持属性元素语法的条件

只有满足以下条件的属性，才能用 <控件.属性>...</控件.属性> 的标签写法：

该属性是依赖属性（WPF 大部分核心属性都是，比如 Width/Height/Background/Header/Content
属性的类型是「引用类型」（比如 object、UIElement、Brush等），或虽为值类型但支持类型转换（比如 string 转 Thickness）

2. 不支持的情况（只能用特性语法）

简单值类型且无类型转换器的属性（极少）；
XAML 编译器不识别的自定义属性（未注册依赖属性的普通 CLR 属性）。

:::

二、案例详解（帮你理解实际用法）

案例1：依赖属性的"属性继承"与"值变化通知"

假设我们做一个简单的文本显示界面，包含一个父容器StackPanel和两个子元素TextBlock：

xml 复制代码

<StackPanel FontSize="16"> <!-- 父元素设置FontSize -->
    <TextBlock Text="我继承了父元素的字体大小" />
    <TextBlock Text="我自己改了字体大小" FontSize="20" />
</StackPanel>

属性继承 ：第一个TextBlock没有单独设置FontSize，会自动继承父容器StackPanel的FontSize="16"（依赖属性的"属性继承"特性）。
值变化通知 ：如果用代码动态修改StackPanel的FontSize，第一个TextBlock的字体大小会自动更新（依赖属性的"值变化通知"特性，无需手动写刷新代码）。

案例2：附加属性的"临时属性"作用

用Grid布局时，子元素本身没有"行"和"列"的属性，但通过附加属性可以指定：

xml 复制代码

<Grid>
    <Grid.RowDefinitions>
        <RowDefinition Height="50"/>
        <RowDefinition Height="50"/>
    </Grid.RowDefinitions>
    <!-- 子元素通过附加属性指定自己在第0行 -->
    <Button Grid.Row="0" Content="我在第1行" />
    <!-- 子元素通过附加属性指定自己在第1行 -->
    <Button Grid.Row="1" Content="我在第2行" />
</Grid>

这里的Grid.Row就是附加属性：按钮本身没有Row属性，但在Grid容器中，通过Grid.Row临时添加了"行位置"属性，实现了布局控制。

案例3：自定义依赖属性（实现一个"可自动提示的输入框"）

假设我们需要一个输入框，当输入内容超过10个字符时，自动显示提示文字。这可以通过自定义依赖属性实现：

让自定义输入框类继承DependencyObject：

csharp 复制代码

public class MyTextBox : TextBox, DependencyObject

定义依赖属性WarningText（用于存储提示文字）：

csharp 复制代码

// 声明依赖属性变量
public static readonly DependencyProperty WarningTextProperty;

// 静态构造函数中注册（指定元数据：值变化时触发回调）
static MyTextBox()
{
    WarningTextProperty = DependencyProperty.Register(
        "WarningText", // 属性名称
        typeof(string), // 属性类型
        typeof(MyTextBox), // 所属类
        new PropertyMetadata("", OnWarningTextChanged) // 值变化回调
    );
}

// 包装属性（供外部读写）
public string WarningText
{
    get { return (string)GetValue(WarningTextProperty); }
    set { SetValue(WarningTextProperty, value); }
}

// 值变化时的逻辑（显示提示）
private static void OnWarningTextChanged(DependencyObject d, DependencyPropertyChangedEventArgs e)
{
    var textBox = d as MyTextBox;
    textBox.ToolTip = e.NewValue; // 用ToolTip显示提示
}

使用时，当输入长度超过10，通过绑定设置WarningText，输入框会自动显示提示（依赖属性的"值变化通知"特性）。

三、经验总结（新手避坑指南）

依赖属性必须"静态+注册" ：
新手常忘记在静态构造函数中用Register注册，导致属性无法生效。记住：DependencyProperty变量必须是public static readonly，且必须注册。
附加属性用 RegisterAttached，且需静态读写方法 ：
定义附加属性时，用RegisterAttached代替Register，并必须提供SetXxx和GetXxx静态方法（如SetRow和GetRow），否则无法在XAML中使用。
优先用依赖属性，而非普通属性 ：
当需要样式、绑定、动画时，必须用依赖属性。普通属性无法支持这些功能（比如普通属性不能直接绑定到数据，也不能被动画驱动）。
利用"内存优势"优化性能 ：
当界面有大量重复控件（如列表中的1000个按钮），用依赖属性可大幅减少内存占用（普通属性每个控件存一份初始值，依赖属性共享存储）。

四、总结

核心价值：依赖属性和附加属性是WPF灵活性的"基石"，让样式复用、数据绑定、动态布局变得简单。
关键区别：依赖属性是"对象自带的可依赖值的属性"，附加属性是"对象在特定场景下临时添加的属性"。
使用场景 ：
- 依赖属性：需要继承、绑定、动态变化的属性（如字体、颜色、内容）。
- 附加属性：布局控制（如Grid的Row/Column）、特殊场景临时属性（如DockPanel的Dock）。
