认识数据结构：图——无人机防空平台的“衍生品”

引言

想象一下这样的场景：一架无人机正在执行侦查任务，它需要扫描周围环境，记录各个入侵者的位置，并计算这些点之间的距离关系，便于攻击等。这正是我们项目要解决的问题，而图数据结构就是解决这类问题的完美选择。

什么是图？

1.图的基本概念

图是由顶点（Vertex） 和**边（Edge）**组成的非线性数据结构。在我们的雷达扫描项目中：

顶点：每个雷达扫描到的目标点（如X, A, B, C等）
边：两个目标点之间的连接，带有距离（权重）信息

数学上，一个图G可以表示为：G = (V, E)，其中：

V 是顶点的集合
E 是边的集合

2.图的类型

在我们的项目中，我们构建的是无向加权图：

无向：边没有方向，A到B的距离等于B到A的距离
加权：每条边都有一个权重值（距离）

复制代码

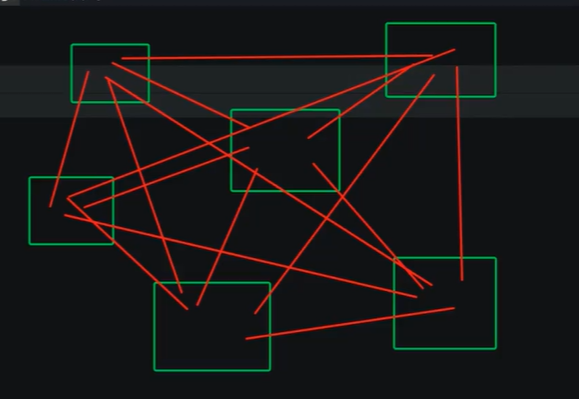

我们的图结构示意图：

如何构建图？

1.基础数据结构设计

首先，我们需要定义图的基本组成元素。在Graph类中，我们设计了两个核心类：

Edge类：表示图的边

复制代码

class Edge {
    String name;    // 目标节点的名称
    int distance;   // 到目标节点的距离（权重）

    public Edge(String name, int distance) {
        this.name = name;
        this.distance = distance;
    }
}

每个边记录目标节点名称和距离

适合表示雷达扫描中"从当前点到目标点"的关系

MPoint类：表示图的顶点

复制代码

class MPoint {
    String name;    // 节点的名称
    int x, y;       // 节点的坐标位置

    public MPoint(String name, int x, int y) {
        this.name = name;
        this.x = x;
        this.y = y;
    }
}

除了节点名称，还存储了坐标位置

这反映了雷达扫描的实际需求：知道目标点的具体位置

坐标信息可以用于计算两点之间的直线距离

2.图的核心数据结构

在Graph类中，我们使用邻接表来表示图：

复制代码

public class Graph {
    Map<String, List<Edge>> graph = new HashMap<>();

    // 其他方法...
}

2.1 而什么是邻接表呢？

邻接表是图的一种链式存储结构，它通过为图中的每个顶点建立一个链表，来存储该顶点的所有邻接点（相邻顶点）。

在我们的代码中，邻接表通过以下方式实现：

复制代码

Map<String, List<Edge>> graph = new HashMap<>();

数据结构解析：

键（Key）：顶点的名称（String类型）
值（Value）：该顶点的邻接边列表（List<Edge>类型）
Edge对象：存储目标顶点名称和距离权重

2.2 实际存储实例

假设我们有如下雷达扫描图：

顶点：X, A, B, C

边：X-A(150), X-B(200), X-C(180), A-B(100), A-C(120)

在内存中，邻接表的存储结构如下：

复制代码

graph = {
    "X": [Edge("A",150), Edge("B",200), Edge("C",180)],
    "A": [Edge("X",150), Edge("B",100), Edge("C",120)],
    "B": [Edge("X",200), Edge("A",100)],
    "C": [Edge("X",180), Edge("A",120)]
}

核心方法分析

1.add方法：添加顶点

复制代码

public void add(String name) {
    List<Edge> edgeList = new ArrayList<>();
    graph.put(name, edgeList);
}

功能：在图中添加一个新的顶点

创建顶点的邻接边列表

为后续添加边做准备

确保每个顶点都有对应的数据结构

2.scan方法：添加边

复制代码

public void scan(String name, String to, int distance) {
    // 1. 检查两个顶点是否存在，不存在则创建
    if (!graph.containsKey(name)) {
        add(name);
    }
    if (!graph.containsKey(to)) {
        add(to);
    }

    // 2. 创建从name到to的边
    Edge edge = new Edge(to, distance);
    List<Edge> edgeList = graph.get(name);

    // 3. 检查边是否已存在（避免重复）
    for (int i = 0; i < edgeList.size(); i++) {
        Edge e1 = edgeList.get(i);
        if(e1.name.equals(edge.name)) {
            return;  // 边已存在，直接返回
        }
    }
    edgeList.add(edge);

    // 4. 创建反向边（无向图）
    Edge edge1 = new Edge(name, distance);
    List<Edge> edgeList1 = graph.get(to);

    // 5. 同样检查反向边是否已存在
    for (int i = 0; i < edgeList1.size(); i++) {
        Edge e1 = edgeList1.get(i);
        if(e1.name.equals(edge1.name)) {
            return;
        }
    }
    edgeList1.add(edge1);
}

自动顶点创建：如果顶点不存在，自动创建。这简化了调用逻辑。

重复边检查：避免图中出现重复的边，保证数据的一致性。

双向边添加：因为我们构建的是无向图，所以需要添加两个方向的边。

3.showInfo方法：显示图信息

复制代码

public void showInfo() {
    Set<String> keySet = graph.keySet();
    System.out.println("=== 雷达扫描图 ===");
    for (String key : keySet) {
        List<Edge> edges = graph.get(key);
        System.out.println("顶点 -> " + key);

        // 根据距离排序（冒泡排序）
        for (int i = 0; i < edges.size(); i++) {
            for (int j = 0; j < edges.size()-1; j++) {
                Edge e1 = edges.get(j);
                Edge e2 = edges.get(j+1);
                if(e1.distance > e2.distance) {
                    edges.set(j, e2);
                    edges.set(j+1, e1);
                }
            }
        }

        // 打印排序后的边
        for (Edge edge : edges) {
            System.out.print(edge.name + "(" + edge.distance + ") ");
        }
        System.out.println("---------");
    }
}

信息展示：清晰地展示图的完整结构

距离排序：使用冒泡排序将边按距离从小到大排列

可读性：格式化输出，便于调试和理解图结构

交互系统设计

1.GraphRobot类：用户界面

复制代码

public class GraphRobot {
    public void showUI() {
        JFrame jf = new JFrame();
        jf.setTitle("图算法应用");
        jf.setSize(800, 1000);
        // ... 界面初始化代码

        // 创建起点标记
        g.fillRect(200, 700, 100, 100);
    }
}

2.RobotListener类：监听器

复制代码

public class RobotListener extends MouseAdapter implements MouseListener {
    Graphics g;
    final int x = 200;
    final int y = 700;
    char name = 'A';

    Graph scanGraph = new Graph();
    ArrayList<MPoint> pointList = new ArrayList<>();

    public RobotListener() {
        scanGraph.add("X");
        pointList.add(new MPoint("X", 200, 700));
    }

    @Override
    public void mousePressed(MouseEvent e) {
        int x1 = e.getX();
        int y1 = e.getY();

        // 绘制新点
        g.setColor(Color.GREEN);
        g.fillOval(x1, y1, 50, 50);

        // 计算到起点的距离
        int distance = (int) Math.sqrt(Math.pow(x1-x, 2) + Math.pow(y1-y, 2));
        scanGraph.scan("X", name + "", distance);

        // 计算与其他所有点的距离
        for (int i = 0; i < pointList.size(); i++) {
            MPoint p = pointList.get(i);
            int distance1 = (int) Math.sqrt(Math.pow(x1 - p.x, 2) + Math.pow(y1 - p.y, 2));
            scanGraph.scan(p.name, name + "", distance1);
        }

        // 记录新点
        MPoint p1 = new MPoint(name + "", x1, y1);
        pointList.add(p1);
        name++;

        // 显示图信息
        scanGraph.showInfo();
    }
}

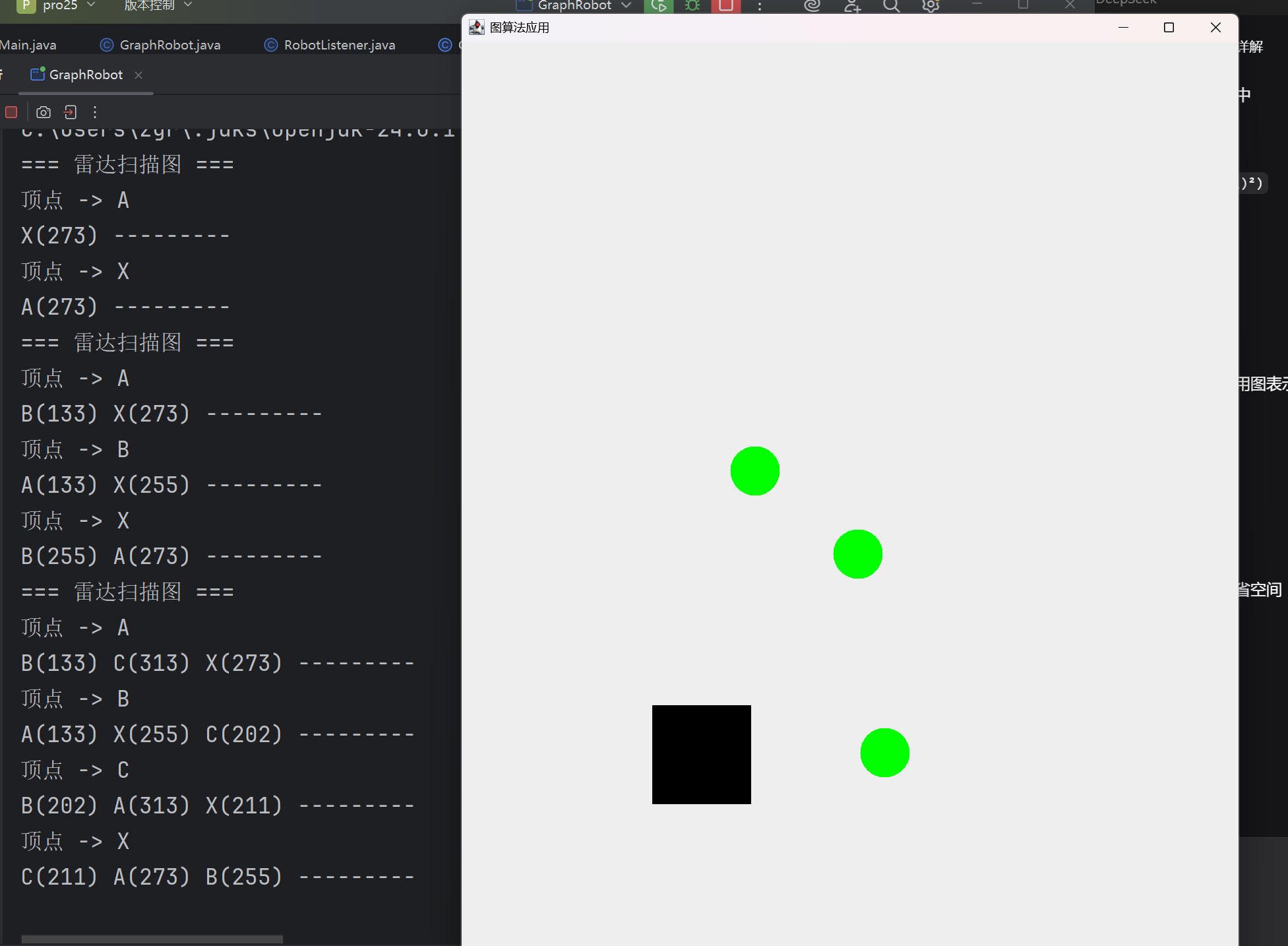

交互系统展示

（可以看到这样的交互性和观感太差了，距离啥的只能通过输出框展现，数据冗杂且阅读性差）

因此我们进行以下两个方面的优化：

1.在UI界面右侧新增距离显示功能，将距离算法的结果用滑杆的方式直观表达。

2.将距离黑色方块最短距离的圆的颜色由绿变红，直观迅速模拟雷达扫描。

项目优化

那么根据以上优化思路：

1.第一步：修改 GraphRobot类中的主界面（新增滑杆组件）

复制代码

 // 创建距离显示面板（滑杆+标签）
        JPanel sliderPanel = new JPanel();
        sliderPanel.setLayout(new BoxLayout(sliderPanel, BoxLayout.Y_AXIS));
        JLabel distanceLabel = new JLabel("当前距离：0");
        //设置字体大小
        distanceLabel.setFont(new Font("宋体", Font.PLAIN, 20));
        // 滑杆范围0-1000（适配窗口尺寸800x1000），初始值0
        JSlider distanceSlider = new JSlider(JSlider.VERTICAL, 0, 800, 0);
        distanceSlider.setMajorTickSpacing(100); // 主刻度间隔
        distanceSlider.setMinorTickSpacing(50);  // 副刻度间隔
        distanceSlider.setPaintTicks(true);      // 显示刻度
        distanceSlider.setPaintLabels(true);     // 显示刻度值
        sliderPanel.add(distanceLabel);
        sliderPanel.add(distanceSlider);
        // 将滑杆面板添加到窗口右侧
        jf.add(sliderPanel, BorderLayout.EAST);

在GraphRobot中新增滑杆（JSlider）和标签组件，布局改为BorderLayout将滑杆放在右侧；

同时将滑杆和标签传给RobotListener，在鼠标点击时更新滑杆值和标签文本，直观显示当前点击点到初始点 X 的距离。

2.第二步：修改 RobotListener核心逻辑（让最短距离圆变红）

复制代码

//更新滑杆和距离标签
        distanceSlider.setValue(distance);
        distanceLabel.setText("距离："+distance);

//其他方法......//

//重绘所有节点，最短距离变红
        repaintPoints();
    }

    private void repaintPoints() {
    // 1. 找到最短距离的节点（相对于初始点X）
        MPoint shortestPoint = findShortestDistancePoint();

        // 2. 重新绘制所有节点
        for (MPoint p : pointList) {
            if (p.equals(shortestPoint)) {
                // 最短距离节点：红色
                g.setColor(Color.RED);
            } else {
                // 其他节点：绿色
                g.setColor(Color.GREEN);
            }
            // 绘制圆形节点（尺寸50x50，和原有逻辑一致）
            g.fillOval(p.x, p.y, 50, 50);
        }
        // 重新绘制初始矩形（避免被覆盖）
        g.setColor(Color.BLACK);
        g.fillRect(200,700,100,100);
    }

    // 查找距离初始点X最短的节点
    private MPoint findShortestDistancePoint() {
        MPoint shortestPoint = pointList.get(0); // 初始化为X节点
        int minDistance = Integer.MAX_VALUE;

        for (MPoint p : pointList) {
            // 跳过X节点本身
            if (p.name.equals("X")) {
                continue;
            }
            // 计算当前节点到X的距离
            int distance = (int) Math.sqrt(Math.pow(p.x - x, 2) + Math.pow(p.y - y, 2));
            if (distance < minDistance) {
                minDistance = distance;
                shortestPoint = p;
            }
        }
        return shortestPoint;
    }
}

新增findShortestDistancePoint()方法，遍历所有节点找到距离初始点 X 最短的节点（原有逻辑）

新增repaintPoints()方法，重新绘制所有节点，最短距离节点用红色，其余保持绿色；

在鼠标点击后调用repaintPoints()，确保每次新增节点后立即更新颜色。

3.保留原有逻辑的关键点

未修改Graph类的核心图结构和算法；

未改变原有鼠标点击绘制绿色圆的基础逻辑，仅新增了最短距离节点的颜色区分；

滑杆组件为新增，未破坏原有窗口布局的核心逻辑。

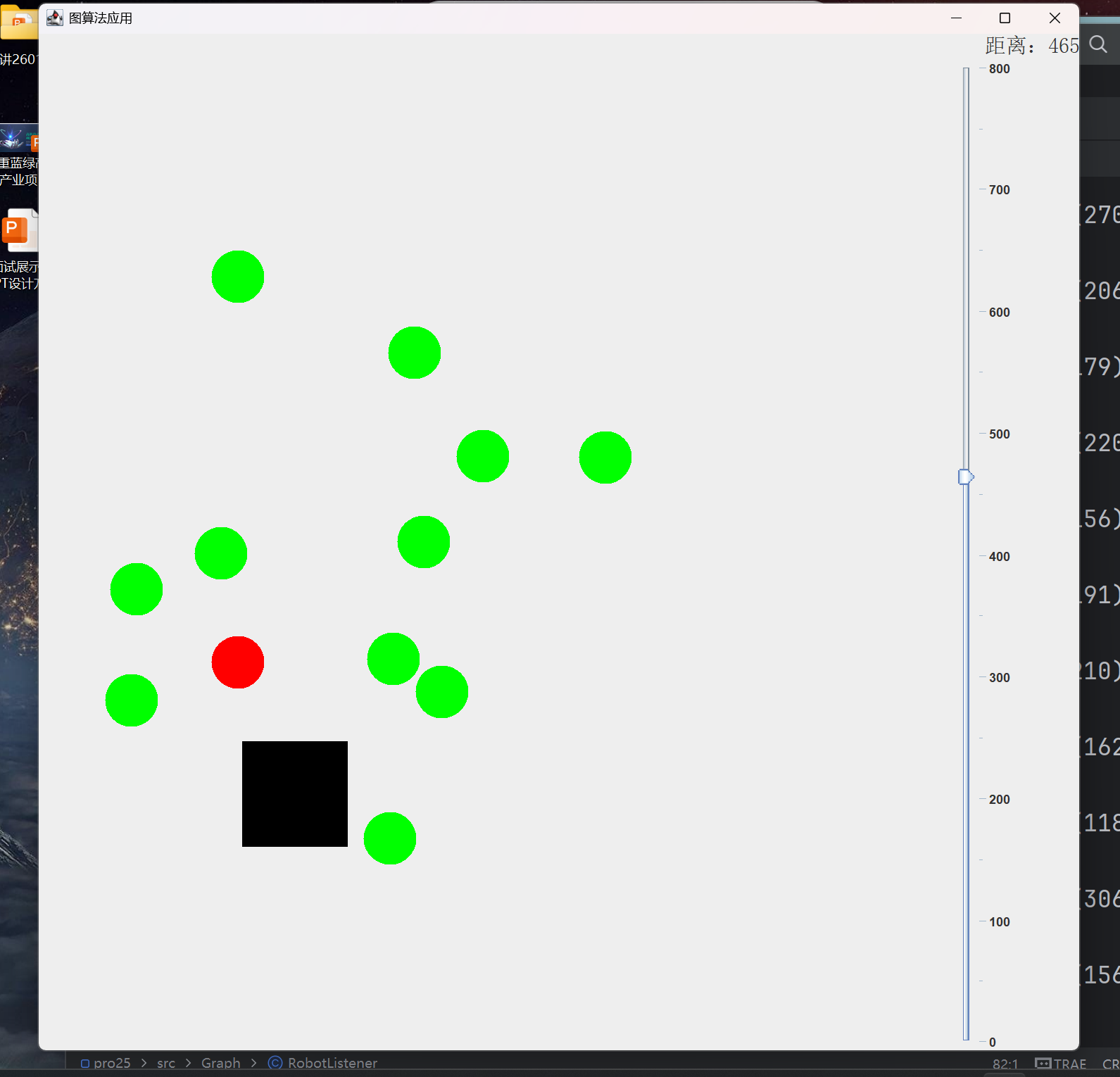

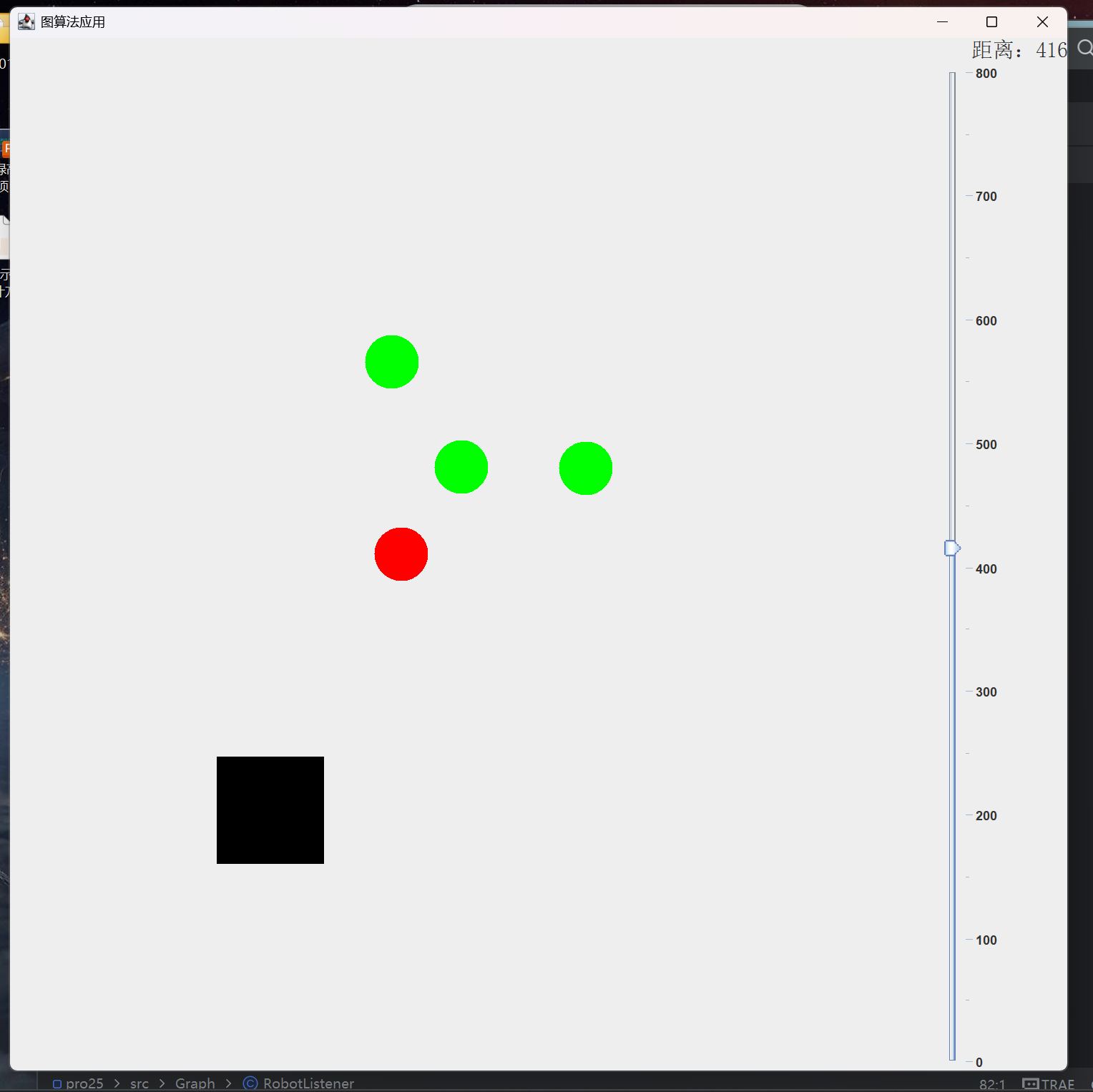

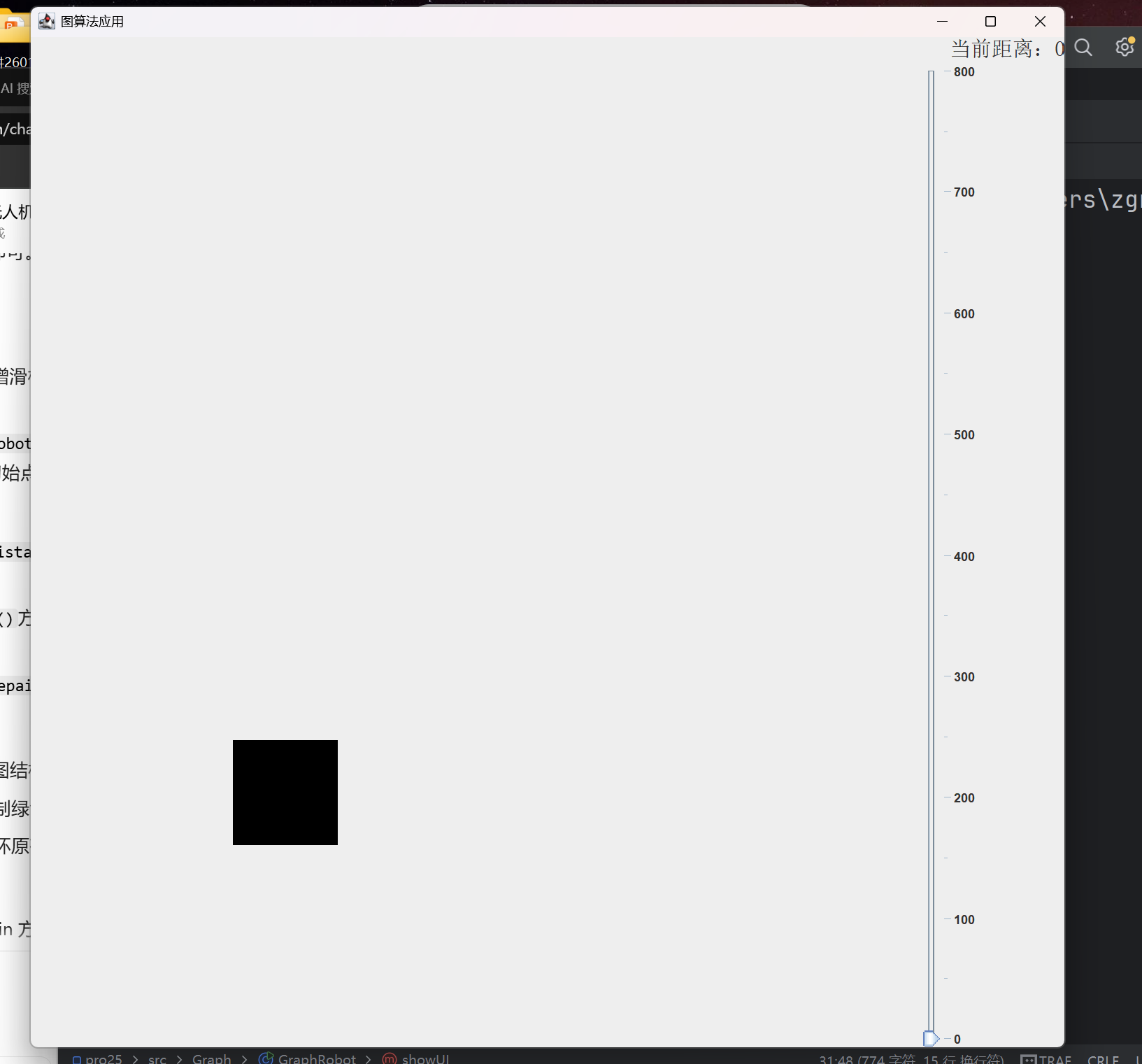

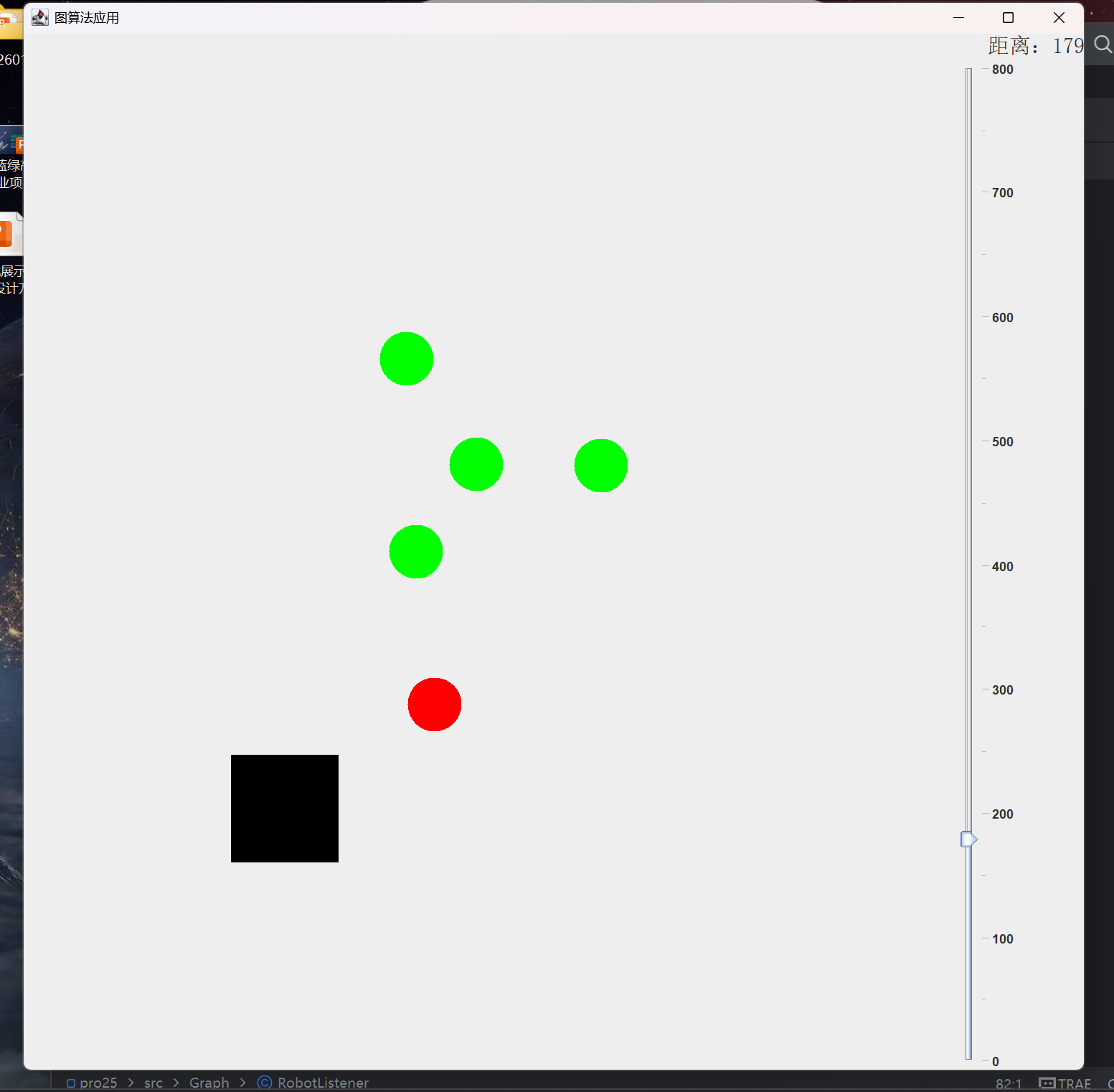

项目优化后展示

结语

图数据结构是计算机科学中最美、最强大的数据结构之一。图结构就像一张智慧的网，连接着数据与现实世界，帮助我们洞察复杂的关系和模式。通过这个雷达扫描项目，我不仅学会了如何实现图，更重要的是理解了好的数据结构不是目的，而是解决问题的手段。当我们面对复杂的关系网络时，图数据结构就是我们最有力的工具之一。
