c++ imgui implot绘图使用示例 visual studio

手动环境配置（通过vcpkg安装则无需以下配置步骤）

库下载

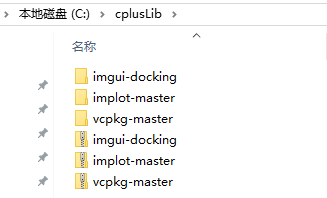

从github库下载imgui、implot、vcpkg库然后解压

vcpkg为包管理器，类似python pip，可用来安装一些额外包：glfw库（也可通过这个安装 imgui、implot）

不建议使用visual studio自带的vcpkg，难用

头文件引入

有3种方式：

1.直接将需要的头文件放在项目-源文件目录下（注意不是项目-头文件目录下，此目录没作用，不参与编译）

2.通过vcpkg安装的库可直接#include，不需要额外操作

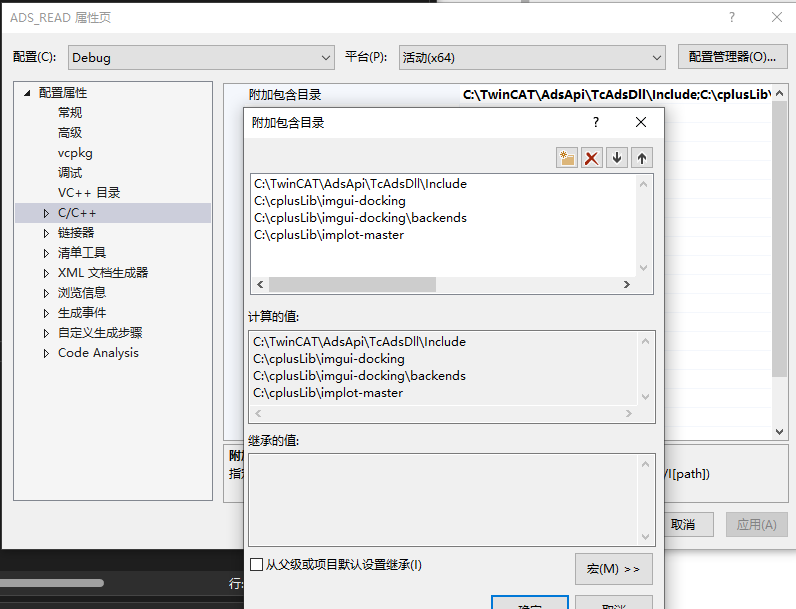

3.将include路径添加到visual studio，如下图添加路径

链接器

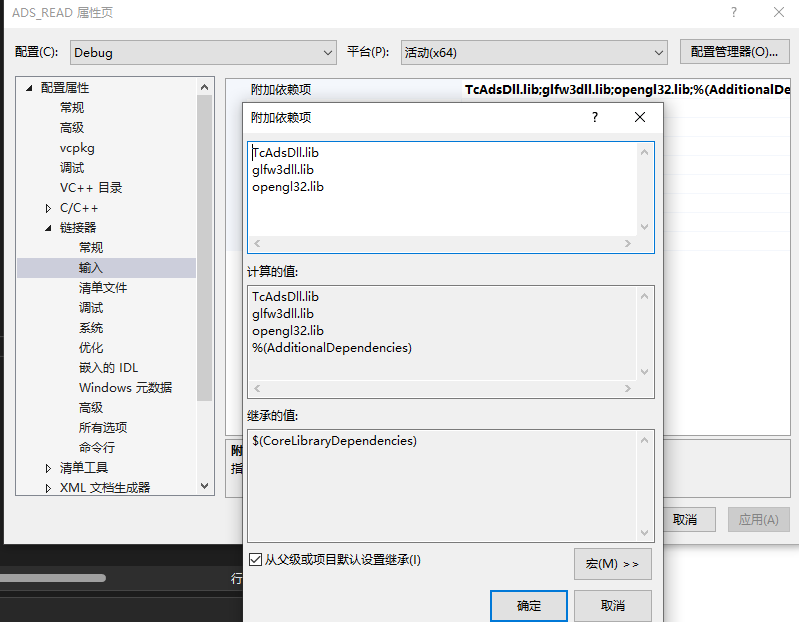

链接器-输入添加额外依赖： glfw3dll.lib opengl32.lib

.c文件导入

由于本文是直接下载imgui、implot，没有通过vcpkg库安装，因此需要手动导入必要的imgui.c文件

关于手动配置库文件与vcpkg区别

1 vcpkg安装imgui

2 手动下载imgui库

使用visual studio编程，方式2需要手动把一些imgui.c文件复制到项目下，方式1为什么可以不用？怎么导入的？

vcpkg 和手动下载 imgui 库的区别，核心在于"谁来帮你处理头文件路径、库文件路径、链接这些繁琐的工作"。

方式 1：vcpkg 安装 imgui（推荐，自动集成）

你运行：

bash 复制代码

vcpkg install imgui:x64-windows   # 或 imgui[opengl3-binding,glfw-binding,win32-binding]:x64-windows 等，根据你的后端

为什么可以不用手动复制 .cpp 文件？

vcpkg 做了以下几件事（你几乎感觉不到）：

下载 imgui 的最新源码（从 github ocornut/imgui）
自动编译所有 imgui*.cpp 文件（包括 imgui.cpp、imgui_draw.cpp、imgui_widgets.cpp、imgui_tables.cpp 等核心文件）
把编译好的 .lib（或静态库）放到 vcpkg 的安装目录（通常是 vcpkg\installed\x64-windows\lib）
把所有头文件（imgui.h、imconfig.h、imgui_internal.h 等）放到 vcpkg\installed\x64-windows\include
最关键的一步：运行 vcpkg integrate install 后（或在 VS 项目中使用 manifest 模式），vcpkg 会自动修改 Visual Studio 的项目设置：

把 include 路径自动加入到 C/C++ → General → Additional Include Directories
把 lib 路径自动加入到 Linker → General → Additional Library Directories
把 imgui.lib 自动加入到 Linker → Input → Additional Dependencies

所以你只需要在代码里写 #include <imgui.h>，VS 就能找到头文件，链接时也能找到 .lib 文件。

你不需要手动把任何 .cpp 文件复制到项目里，因为 vcpkg 已经帮你编译好了静态库（或动态库），你直接链接就行。

实际操作步骤（自带VCPKG方式）：

下载vcpkg库，根据教程安装，以及配置运行一次 vcpkg integrate install（只需一次，全局生效）

方式 2：手动下载 imgui 库

你从 GitHub 下载 imgui 仓库，把 imgui.h、imgui.cpp 等文件复制到项目目录。
为什么需要手动复制 .cpp 文件？

因为你没有包管理器帮忙编译和链接：

imgui 是一个源代码库（header-only + 实现文件），不是预编译好的 .lib
Visual Studio 必须自己编译这些 .cpp 文件（imgui.cpp、imgui_draw.cpp 等）
所以你必须把它们加到项目里（作为源文件），让 VS 编译成 obj，再链接到你的 exe/dll

手动方式的典型步骤：

下载 imgui 仓库
把 imgui.h、imconfig.h 等头文件放进 include 目录
把 imgui.cpp、imgui_draw.cpp、imgui_widgets.cpp、imgui_tables.cpp 等复制到项目源文件目录
在 VS 项目里：右键"源文件" → 添加 → 现有项 → 选这些 .cpp 文件
项目属性 → C/C++ → General → Additional Include Directories → 加 imgui 头文件路径
如果用后端（如 opengl3、glfw），也要把对应的 backend 文件（如 imgui_impl_opengl3.cpp、imgui_impl_glfw.cpp）加进来

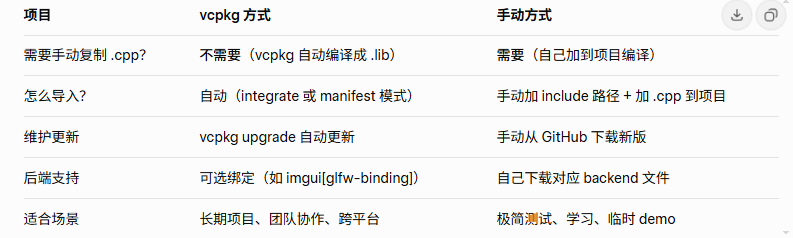

总结对比

一句话结论：

vcpkg 相当于"帮你把 imgui 编译成现成的 .lib + 自动配置 VS 项目路径"，所以你不用复制 .cpp 文件，也不用手动配置链接。

手动方式相当于"把 imgui 当成普通源代码，自己编译、自己配置"，所以必须把 .cpp 丢进项目里。

如果你用 Visual Studio 2022 + vcpkg，强烈推荐方式 1，省时省力。

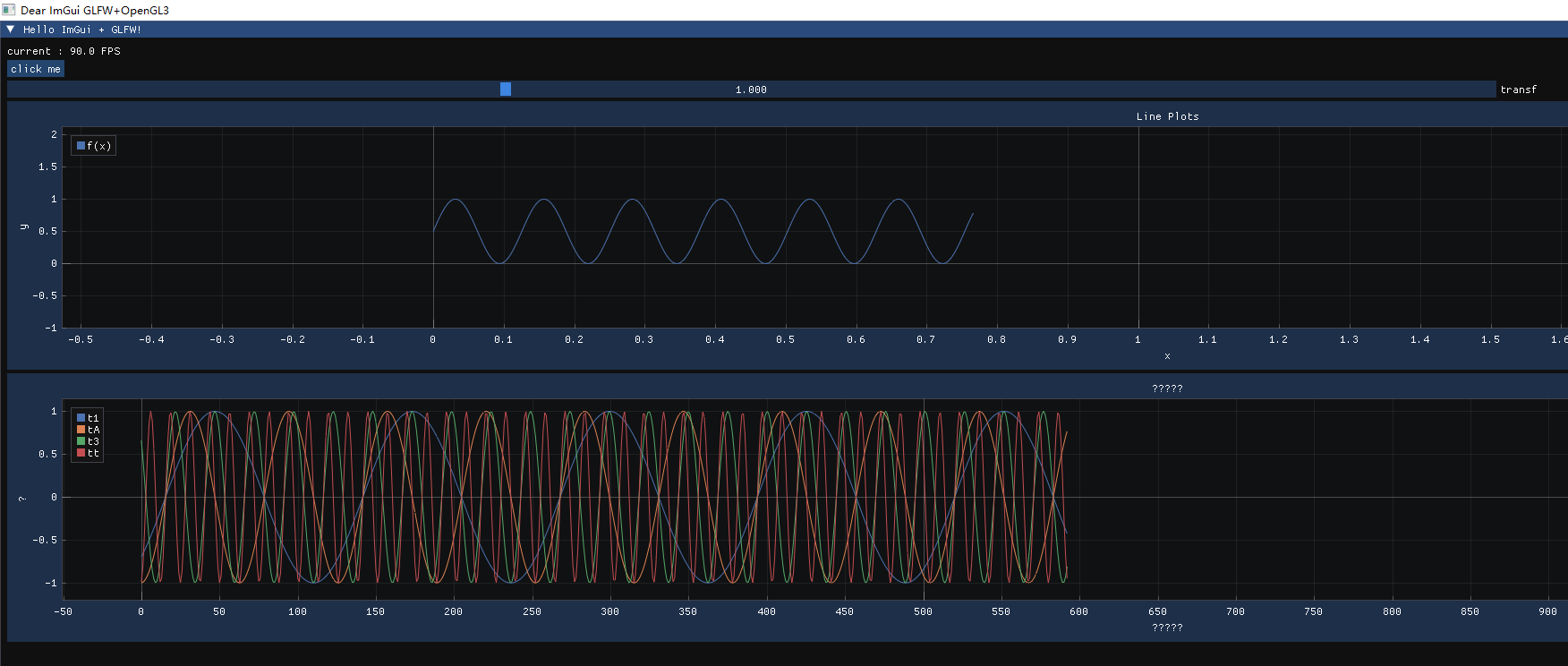

本文总示例代码

cpp 复制代码

// main.cpp
#include <GLFW/glfw3.h>//GLFW 库的核心头文件，提供窗口创建、事件处理、OpenGL 上下文管理
#include <stdio.h>// 提供 printf 等标准输出函数（这里用于调试按钮点击）
// ImGui 核心头文件
#include "imgui.h"//Dear ImGui 的核心头文件，包含所有 UI 控件、绘制函数、上下文管理等
#include "imgui_impl_glfw.h"//ImGui 的 GLFW 后端：处理窗口事件、输入（鼠标、键盘）传递给 ImGui
#include "imgui_impl_opengl3.h"//ImGui 的 OpenGL3 渲染后端：负责把 ImGui 的绘制指令转成 OpenGL 调用
// ImGui 的 GLFW + OpenGL3 后端头文件（必须放在 imgui.h 之后）

#include "implot.h"

#include <math.h>
//#include "imgui_demo.cpp"//直接包含官方 demo 实现（ShowDemoWindow 等函数的定义）

#include "history_buffer.h"
HistoryBuffer buffer;

// 最简单的正弦波，每次调用更新数据
void generateSinData(float values[4]) {
    static float time = 0.0f;  // 静态变量，保持时间连续性

    // 4个通道都是正弦波，频率不同
    values[0] = sin(time * 1.0f);           // 频率1Hz
    values[1] = sin(time * 2.0f);           // 频率2Hz
    values[2] = sin(time * 5.0f);           // 频率5Hz
    values[3] = sin(time * 10.0f);          // 频率10Hz

    time += 0.05f;  // 时间增量，控制更新速度
    if (time > 99999) { time = 0; }
}

int main(int, char**)
{
    // 初始化 GLFW
    if (!glfwInit()) // 初始化 GLFW 库（加载动态库、注册窗口类、初始化内部状态等）
        return -1;

    // 建议使用 OpenGL 3.3 core（imgui opengl3-binding 推荐）
    //设置 OpenGL 上下文版本和模式（在创建窗口之前调用）
    const char* glsl_version = "#version 330";
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

    // 创建窗口
    GLFWwindow* window = glfwCreateWindow(1280, 720, "Dear ImGui GLFW+OpenGL3", nullptr, nullptr);
    if (window == nullptr)
    {
        glfwTerminate();
        return -1;
    }

    glfwMakeContextCurrent(window);//告诉 OpenGL 这个窗口是当前要绘制的目标
    glfwSwapInterval(1); // 开启垂直同步

    // 初始化 ImGui
    IMGUI_CHECKVERSION();//检查头文件和库版本是否匹配（防止 dll/so 版本不一致）
    ImGui::CreateContext();//创建全局 ImGui 上下文（存储样式、输入状态、窗口列表等）
    ImGuiIO& io = ImGui::GetIO(); (void)io;//获取输入/输出接口（鼠标位置、按键、DPI、剪贴板等）

    // 启用键盘控制、游戏手柄、多视口等（可选）
    io.ConfigFlags |= ImGuiConfigFlags_NavEnableKeyboard;
    //NavEnableKeyboard：允许用键盘（Tab、箭头）导航 UI
    //ViewportsEnable：允许多个独立窗口（高级功能，需额外平台代码支持）

    // 设置风格（可选）选择 UI 配色主题（暗色/亮色）
    ImGui::StyleColorsDark();
    // ImGui::StyleColorsLight();

    // 初始化后端
    ImGui_ImplGlfw_InitForOpenGL(window, true);//ImGui_ImplGlfw_InitForOpenGL：把 GLFW 窗口的事件（鼠标、键盘、窗口大小变化）桥接到 ImGui
    ImGui_ImplOpenGL3_Init(glsl_version);//ImGui_ImplOpenGL3_Init：初始化 OpenGL3 渲染器，创建着色器、顶点缓冲等



    // 在 ImGui 初始化完成之後、新的一幀開始前
    ImPlot::CreateContext();



    // 1. 初始化通道（只需调用一次）
    std::vector<std::string> names = { "t1", "tA", "t3", "tt" };
    buffer.init_channels(names);   // ← 这里就完成了 resize + 内存分配 + 清零
    float values[4] = { /* 从设备读取 */ };   // 假设 4 个通道
    // 主循环
    while (!glfwWindowShouldClose(window))
    {

        generateSinData(values);
        buffer.push(values);   // 直接写入


        glfwPollEvents();// 处理窗口事件（关闭、移动、鼠标、键盘等）获取用户输入、窗口事件

        // 开始新一帧 ImGui
        ImGui_ImplOpenGL3_NewFrame();
        ImGui_ImplGlfw_NewFrame(); //告诉 ImGui 新的一帧开始了，更新输入状态
        ImGui::NewFrame(); //开始构建新一帧 UI

        // ------------------- 你的界面代码写在这里 -------------------
        // 让窗口占满整个视口（可选，但很常用，看起来更像"主界面"）
        ImGui::SetNextWindowPos(ImVec2(0, 0));
        ImGui::SetNextWindowSize(ImGui::GetIO().DisplaySize);
        // 示例：一个简单的窗口
        ImGui::Begin("Hello ImGui + GLFW!");
        ImGui::Text("current : %.1f FPS", io.Framerate);
        if (ImGui::Button("click me"))
        {
            printf("clicked\n");
        }

        ImGui::SliderFloat("transf", &io.DisplayFramebufferScale.x, 0.5f, 2.0f);

        //ImPlot::ShowDemoWindow();   // 這一行就會把整個 demo 視窗秀出來
        static float xs1[1001], ys1[1001];
        static int count = 0;
        count++;
        if (count > 1001) count = 0;
        for (int i = 0; i < count; ++i) {
            xs1[i] = i * 0.001f;
            ys1[i] = 0.5f + 0.5f * sinf(50 * xs1[i] );
        }
        static double xs2[20], ys2[20];
        for (int i = 0; i < 20; ++i) {
            xs2[i] = i * 1 / 19.0f;
            ys2[i] = xs2[i] * xs2[i];
        }
        if (ImPlot::BeginPlot("Line Plots")) {
            ImPlot::SetupAxes("x", "y");
            ImPlot::PlotLine("f(x)", xs1, ys1, count);
            //ImPlot::SetNextMarkerStyle(ImPlotMarker_Circle);
            //ImPlot::PlotLine("g(x)", xs2, ys2, 20, ImPlotLineFlags_Segments);
            ImPlot::EndPlot();
        }



        if (ImPlot::BeginPlot("实时数据")) {
            ImPlot::SetupAxes("样本索引", "值");

            // 计算环形起始位置
            size_t start = (buffer.head - buffer.size() + buffer.capacity) % buffer.capacity;
            ImPlot::SetupAxisLimits(ImAxis_Y1, 0, 1);
            ImPlot::SetupAxisLimits(ImAxis_X1, 0, 600);

            for (size_t ch = 0; ch < buffer.channel_count(); ++ch) {
                const auto& ch_data = buffer.channels[ch];

                ImPlot::PlotLine(
                    buffer.channel_names[ch].c_str(),   // 通道名
                    ch_data.data() ,             // 数据起始
                    buffer.head,                 // 点数
                    1,
                    0,                                  // x stride（用索引）
                    sizeof(float)                       // y stride
                );
            }

            ImPlot::EndPlot();
        }













        ImGui::End();


        // 可选：展示 ImGui 官方 demo 窗口（非常有用！）
        //ImGui::ShowDemoWindow();

        // 渲染 // 生成 ImGui 的绘制数据
        ImGui::Render();

        int display_w, display_h;
        glfwGetFramebufferSize(window, &display_w, &display_h); //获取窗口的实际像素大小（考虑 HiDPI / Retina 显示器）
        glViewport(0, 0, display_w, display_h);//设置 OpenGL 渲染区域为整个帧缓冲区 参数：左下角坐标(0, 0)，宽度和高度 确保渲染正确适配当前窗口大小
        glClearColor(0.12f, 0.12f, 0.15f, 1.00f);//设置清屏颜色（深灰色，RGBA）
        glClear(GL_COLOR_BUFFER_BIT);//用指定颜色清除颜色缓冲区

        ImGui_ImplOpenGL3_RenderDrawData(ImGui::GetDrawData());//渲染 ImGui



        glfwSwapBuffers(window);
    }

    // 清理
    ImGui_ImplOpenGL3_Shutdown();
    ImGui_ImplGlfw_Shutdown();
    ImPlot::DestroyContext(); // 清理ImPlot
    ImGui::DestroyContext();

    glfwDestroyWindow(window);
    glfwTerminate();

    return 0;
}

绘图使用到的数据结构

cpp 复制代码

// history_buffer.h
#pragma once
#include <vector>
#include <string>

class HistoryBuffer {
public:
    // 配置（你可以外部修改）
    size_t capacity = 600;           // 最大样本数（600秒 × 100Hz）

    // 当前状态（你自己维护写入时更新）
    size_t head = 0;                  // 下一个写入位置
    size_t count = 0;                  // 当前有效样本数（≤ capacity）

    // 数据区
    std::vector<std::vector<float>> channels;

    // 通道名称（可选，用于绘图）
    std::vector<std::string> channel_names;


    // 初始化通道（必须在开始采集前调用一次）
    // 传入通道名称列表，会自动 resize + 分配内存 + 清零
    void init_channels(const std::vector<std::string>& names) {
        channel_names = names;
        size_t n = names.size();

        // 调整通道数量
        channels.resize(n);

        // 为每个通道分配内存并清零
        for (auto& ch : channels) {
            ch.resize(capacity);          // 申请内存并默认初始化为 0.0f
            // 如果你想明确清零或初始化其他值，可以改成：
            // ch.assign(capacity, 0.0f);
        }

        // 重置状态（通道变了就从头开始）
        head = 0;
        count = 0;
    }

    // 采集写入（你自己调用，每10ms一次）
    void push(const float* values) {
        // 写入当前 head 位置
        for (size_t i = 0; i < channels.size(); ++i) {
            channels[i][head] = values[i];
        }

        head = (head + 1) % capacity;
        if (count < capacity) {
            ++count;
        }
    }

    // 获取当前有效样本数（绘图时用）
    size_t size() const {
        return count;
    }

    // 获取通道数量
    size_t channel_count() const {
        return channels.size();
    }
};

数据模拟

用于模拟生成采集数据

cpp 复制代码

// 最简单的正弦波，每次调用更新数据
void generateSinData(float values[4]) {
    static float time = 0.0f;  // 静态变量，保持时间连续性

    // 4个通道都是正弦波，频率不同
    values[0] = sin(time * 1.0f);           // 频率1Hz
    values[1] = sin(time * 2.0f);           // 频率2Hz
    values[2] = sin(time * 5.0f);           // 频率5Hz
    values[3] = sin(time * 10.0f);          // 频率10Hz

    time += 0.05f;  // 时间增量，控制更新速度
    if (time > 99999) { time = 0; }
}

绘图

implot_demo.cpp内有大量示例绘图函数可用于参考

本文参考此函数绘折线图

implot_demo.cpp示例代码

cpp 复制代码

void Demo_LinePlots() {
    static float xs1[1001], ys1[1001];
    for (int i = 0; i < 1001; ++i) {
        xs1[i] = i * 0.001f;
        ys1[i] = 0.5f + 0.5f * sinf(50 * (xs1[i] + (float)ImGui::GetTime() / 10));
    }
    static double xs2[20], ys2[20];
    for (int i = 0; i < 20; ++i) {
        xs2[i] = i * 1/19.0f;
        ys2[i] = xs2[i] * xs2[i];
    }
    if (ImPlot::BeginPlot("Line Plots")) {
        ImPlot::SetupAxes("x","y");
        ImPlot::PlotLine("f(x)", xs1, ys1, 1001);
        ImPlot::SetNextMarkerStyle(ImPlotMarker_Circle);
        ImPlot::PlotLine("g(x)", xs2, ys2, 20,ImPlotLineFlags_Segments);
        ImPlot::EndPlot();
    }
}

绘图函数

本文总示例代码中绘图函数如下

cpp 复制代码

        // ------------------- 你的界面代码写在这里 -------------------
        // 让窗口占满整个视口（可选，但很常用，看起来更像"主界面"）
        ImGui::SetNextWindowPos(ImVec2(0, 0));
        ImGui::SetNextWindowSize(ImGui::GetIO().DisplaySize);
        // 示例：一个简单的窗口
        ImGui::Begin("Hello ImGui + GLFW!");
        ImGui::Text("current : %.1f FPS", io.Framerate);
        if (ImGui::Button("click me"))
        {
            printf("clicked\n");
        }

        ImGui::SliderFloat("transf", &io.DisplayFramebufferScale.x, 0.5f, 2.0f);

        //ImPlot::ShowDemoWindow();   // 這一行就會把整個 demo 視窗秀出來
        static float xs1[1001], ys1[1001];
        static int count = 0;
        count++;
        if (count > 1001) count = 0;
        for (int i = 0; i < count; ++i) {
            xs1[i] = i * 0.001f;
            ys1[i] = 0.5f + 0.5f * sinf(50 * xs1[i] );
        }
        static double xs2[20], ys2[20];
        for (int i = 0; i < 20; ++i) {
            xs2[i] = i * 1 / 19.0f;
            ys2[i] = xs2[i] * xs2[i];
        }
        if (ImPlot::BeginPlot("Line Plots")) {
            ImPlot::SetupAxes("x", "y");
            ImPlot::PlotLine("f(x)", xs1, ys1, count);
            //ImPlot::SetNextMarkerStyle(ImPlotMarker_Circle);
            //ImPlot::PlotLine("g(x)", xs2, ys2, 20, ImPlotLineFlags_Segments);
            ImPlot::EndPlot();
        }



        if (ImPlot::BeginPlot("实时数据")) {
            ImPlot::SetupAxes("样本索引", "值");

            // 计算环形起始位置
            size_t start = (buffer.head - buffer.size() + buffer.capacity) % buffer.capacity;
            ImPlot::SetupAxisLimits(ImAxis_Y1, 0, 1);
            ImPlot::SetupAxisLimits(ImAxis_X1, 0, 600);

            for (size_t ch = 0; ch < buffer.channel_count(); ++ch) {
                const auto& ch_data = buffer.channels[ch];

                ImPlot::PlotLine(
                    buffer.channel_names[ch].c_str(),   // 通道名
                    ch_data.data() ,             // 数据起始
                    buffer.head,                 // 点数
                    1,
                    0,                                  // x stride（用索引）
                    sizeof(float)                       // y stride
                );
            }

一共绘制两组图：

一组以implot_demo.cpp为基础；一组模拟绘制4条采集数据的曲线。

ImPlot::PlotLine

两组绘图使用的都是 ImPlot::PlotLine，在库内有两个实现，一个绘制：x\y曲线；一个绘制单个数组（x轴通过一个间隔参数控制，本例为1）

效果如下
