一，学习SMP系统我需要掌握哪些硬件知识
1，cp15和CPSR
(1)0, c1, c0, 0控制mmc icache dcache的使能和禁用
uint32_t read_p15_c1(void)
{
uint32_t value;
asm volatile(
"mrc p15, 0, %0, c1, c0, 0"
: "=r" (value)
:
: "memory");
return value;
}
write_p15_c1(read_p15_c1() | (1 << 0));//mmu enable
write_p15_c1(read_p15_c1() & ~(1 << 0));//mmu disable
write_p15_c1(read_p15_c1() | (1 << 2));//dcache enable
write_p15_c1(read_p15_c1() & ~(1 << 2));//dcache disable
write_p15_c1(read_p15_c1() | (1 << 12));//icache enable
write_p15_c1(read_p15_c1() & ~(1 << 12));//icache disable
(2)0, c0,c0,5可以读取当前cpuid
uint32_t smp_processor_id(void)
{
uint32_t tmp;
asm volatile(
"mrc p15,0,%0,c0,c0,5\n"
"and %0,%0,#0x3\n"
: "=r" (tmp)
:
: "memory");
return tmp;
}
(3)0, c1, c0, 0控制MMU、缓存、对齐检查等

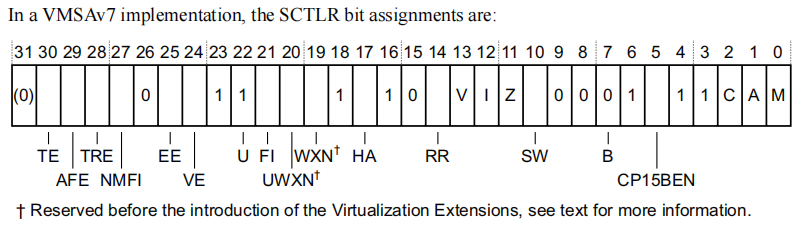

SCTLR是ARMv7架构中最重要的系统控制寄存器，控制着处理器的核心行为，包括MMU、缓存、对齐检查等
asm volatile(
"mrc p15, 0, %0, c1, c0, 0\n"
: "=r" (sctlr)
:
: "memory");
// MMU和缓存
printf("MMU状态: %s\n", (sctlr & (1 << 0)) ? "启用" : "禁用");
printf("对齐检查: %s\n", (sctlr & (1 << 1)) ? "启用" : "禁用");
printf("数据缓存: %s\n", (sctlr & (1 << 2)) ? "启用" : "禁用");
printf("指令缓存: %s\n", (sctlr & (1 << 12)) ? "启用" : "禁用");
// 保护特性
printf("WXN(写执行从不): %s\n", (sctlr & (1 << 19)) ? "启用" : "禁用");
printf("UCI(用户缓存指令): %s\n", (sctlr & (1 << 26)) ? "启用" : "禁用");
printf("SPAN(PXN设置): %s\n", (sctlr & (1 << 23)) ? "启用" : "禁用");
// 异常处理
printf("异常字节序: %s\n", (sctlr & (1 << 25)) ? "大端" : "小端");
printf("异常入口: %s\n", (sctlr & (1 << 30)) ? "Thumb" : "ARM");
// 其他
printf("非对齐访问: %s\n", (sctlr & (1 << 22)) ? "启用" : "禁用");
printf("nTWI(Thumb等待中断): %s\n", (sctlr & (1 << 16)) ? "禁用" : "启用");
printf("nTWE(Thumb等待事件): %s\n", (sctlr & (1 << 18)) ? "禁用" : "启用");
(4)cpsr寄存器
N(bit31)：当两个补码表示的 有符号整数运算的时候，N=1 表示运算对的结果为负数，N=0
表示结果为正数。
Z(bit30)：Z=1 表示运算结果为零，Z=0 表示运算结果不为零，对于 CMP 指令，Z=1 表示
进行比较的两个数大小相等。
C(bit29)：在加法指令中，当结果产生了进位，则 C=1，表示无符号数运算发生上溢，其它
情况下 C=0。在减法指令中，当运算中发生借位，则 C=0，表示无符号数运算发生下溢，其它
情况下 C=1。对于包含移位操作的非加/减法运算指令，C 中包含最后一次溢出的位的数值，对
于其它非加/减运算指令，C 位的值通常不受影响。
V(bit28)：对于加/减法运算指令，当操作数和运算结果表示为二进制的补码表示的带符号
数时，V=1 表示符号位溢出，通常其他位不影响 V 位。
Q(bit27)：仅 ARM v5TE_J 架构支持，表示饱和状态，Q=1 表示累积饱和，Q=0 表示累积
不饱和。
IT[1:0](bit26:25)：和 IT[7:2](bit15:bit10)一起组成 IT[7:0]，作为 IF-THEN 指令执行状态。
J(bit24)：仅 ARM_v5TE-J 架构支持，J=1 表示处于 Jazelle 状态，此位通常和 T(bit5)位一起
表示当前所使用的指令集
GE[3:0](bit19:16)：SIMD 指令有效，大于或等于。
IT[7:2](bit15:10)：参考 IT[1:0]。
E(bit9)：大小端控制位，E=1 表示大端模式，E=0 表示小端模式。
A(bit8)：禁止异步中断位，A=1 表示禁止异步中断。
I(bit7)：I=1 禁止 IRQ，I=0 使能 IRQ。
F(bit6)：F=1 禁止 FIQ，F=0 使能 FIQ。
T(bit5)：控制指令执行状态，表明本指令是 ARM 指令还是 Thumb 指令，通常和 J(bit24)一
起表明指令类型，参考 J(bit24)位。
M[4:0]：处理器模式控制位
10000 User 模式
10001 FIQ 模式
10010 IRQ 模式
10011 Supervisor(SVC)模式
10110 Monitor(MON)模式
10111 Abort(ABT)模式
11010 Hyp(HYP)模式
11011 Undef(UND)模式
11111 System(SYS)模式
快速修改bit7的方法:
CPSID I - 禁用IRQ中断
CPSIE I - 启用IRQ中断
2，PMU
pmu: power-management@ff730000 {
compatible = "rockchip,rk3288-pmu", "syscon", "simple-mfd";
reg = <0x0 0xff730000 0x0 0x100 >;
power: power-controller {
compatible = "rockchip,rk3288-power-controller";
#power-domain-cells = <1 >;/**is a provider, is a power domain**/
#address-cells = <1 >;
#size-cells = <0 >;
assigned-clocks = <&cru SCLK_EDP_24M>;
assigned-clock-parents = <&xin24m>;
};
};

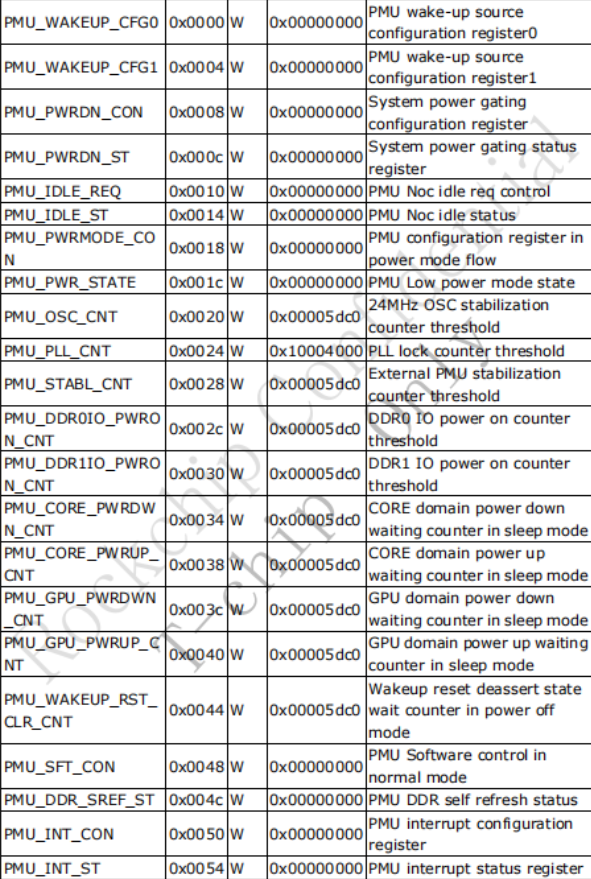

重点寄存器

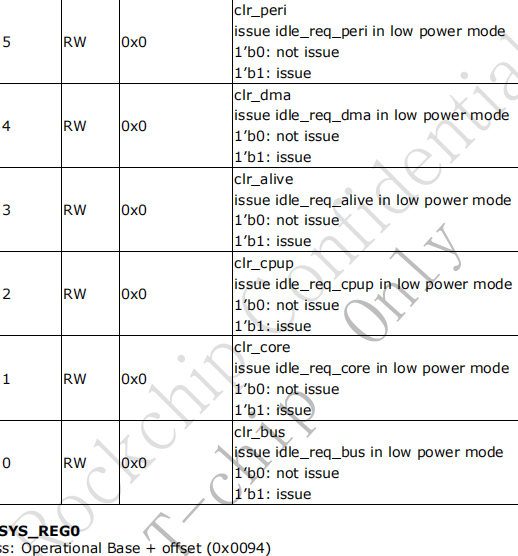

ox0090配置低功耗模式是否触发idle请求
3，sgrf
sgrf: syscon@ff740000 {
compatible = "rockchip,rk3288-sgrf", "syscon";
reg = <0x0 0xff740000 0x0 0x1000 >;
};
4，grf
grf: syscon@ff770000 {
compatible = "rockchip,rk3288-grf", "syscon";
reg = <0xff770000 0x1000 >;
};

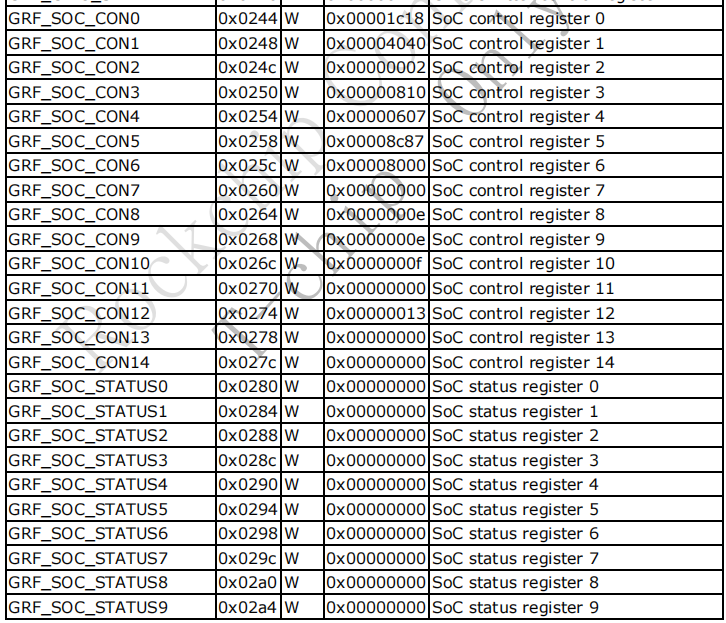

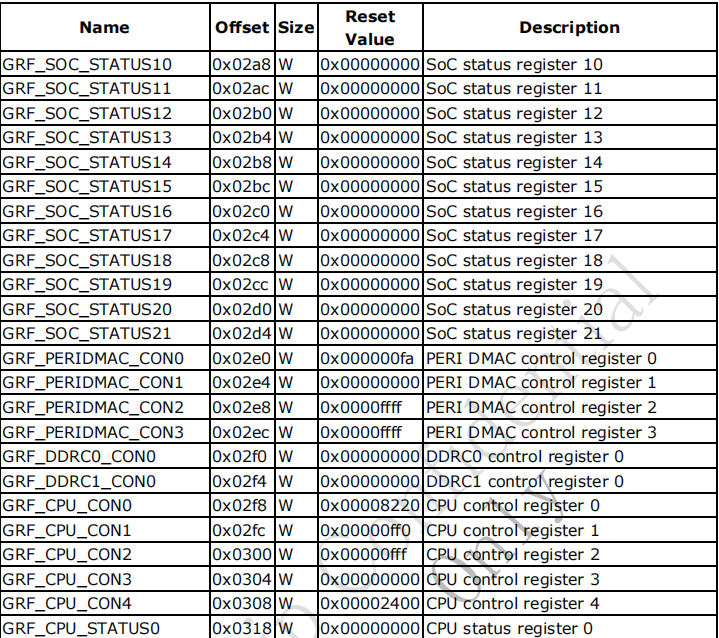

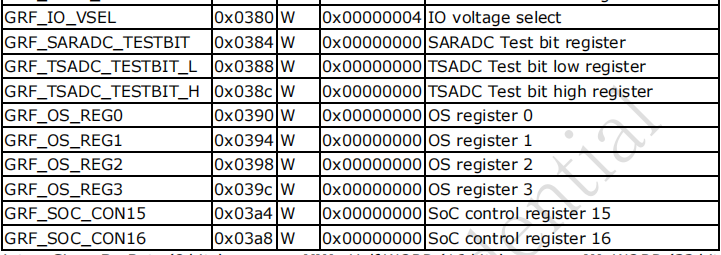

重点寄存器
5，timer
三类timer都要掌握
（1）arm自带的timer arm,armv7-timer
（2）Alive Timer（保活定时器）timer6和timer7
（3）CPU Timer timer0-5
6，sram
spin-table或rockchip,rk3066-smp需要使用sram，主核心（通常是 CPU0）需要将一个启动地址写入到一个共享的内存位置，然后唤醒从核心（CPU1、CPU2 等）。从核心被唤醒后会读取这个共享内存位置，获取启动地址并跳转执行。这个共享内存位置必须是一段从核心上电后就能访问的内存，并且主核心和从核心都能访问。通常，SRAM 被用作这个共享内存。
(1)sram@ff700000 system sram 96 k
bus_intmem: sram@ff700000 {
compatible = "mmio-sram";
reg = <0x0 0xff700000 0x0 0x18000 >;
#address-cells = <1 >;
#size-cells = <1 >;
ranges = <0 0x0 0xff700000 0x18000 >;/**childaddr,parentaddr,lenth**/
smp-sram@0 {
compatible = "rockchip,rk3066-smp-sram";
reg = <0x00 0x10 >;
};
ddr_sram: ddr-sram@1000 {
compatible = "rockchip,rk3288-ddr-sram";
reg = <0x1000 0x4000 >;
};
};
(2)sram@ff720000 pmu-sram,4 k
pmu_sram: sram@ff720000 {
compatible = "rockchip,rk3288-pmu-sram", "mmio-sram";
reg = <0x0 0xff720000 0x0 0x1000 >;
};
7，gic中断管理
一些配置影响Distributor向哪个CPU interfaces分发中断，比如

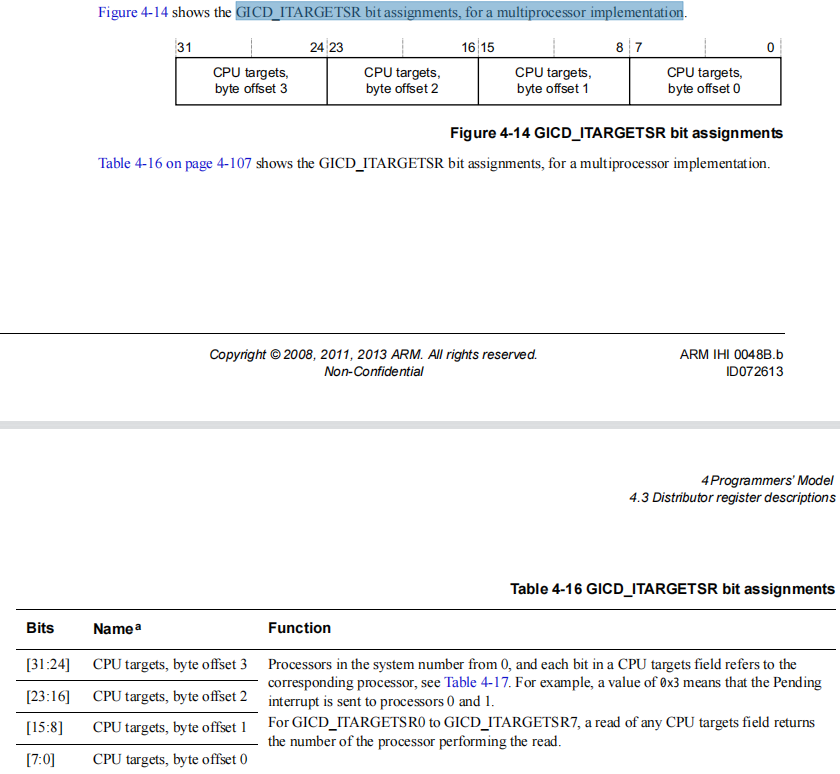

GICD_ITARGETSR bit assignments, for a multiprocessor implementation
二，SMP类型
三种SMP多核处理器启动协议
