JetLinks MQTT直连设备事件上报实战（继电器场景）

1. 前言

JetLinks作为国产开源物联网平台，MQTT协议直连设备是最常用的接入方式之一。但很多开发者在实操中会遇到两个核心问题：一是分不清"事件上报"和"属性上报"的使用场景，二是JetLinks 2.10社区版存在"事件上报后无法直接在页面查看"的坑，导致测试时无从验证，本人在验证的时候折腾了半天，最后通过事件触发告警(需要编写规则引擎)，告警记录可查看来验证事件是否上报成功，太难了，坑爹，也有可能是本人某些地方设置有问题，但是使用当前文档的方法测试是完全没问题的。

本文以继电器开关状态事件上报为例，从协议规范、物模型配置、代码实现到测试验证，完整拆解JetLinks MQTT直连设备的事件上报全流程，重点解决"社区版怎么验证事件上报成功"的核心痛点，内容可直接落地。

突然想到可能和存储有关系，开启TimescaleDB-单列模式,果然看到事件日志了,不过还是不影响本人的证明过程，问题奀，可防可控，看第7小结，如何设置即可愉快使用了

2. 事件上报规范（主题+报文）

2.1 上报主题

JetLinks对MQTT直连设备的事件上报主题做了固定约定，格式如下：

/{productId}/{deviceId}/event/{eventId}

• 传输方向：上行（设备 → 平台）
• 字段说明：
  • productId：平台创建产品时生成的产品唯一标识
  • deviceId：产品下创建设备时生成的设备唯一标识
  • eventId：物模型中定义的事件ID（需和配置完全一致）

2.2 报文格式

事件上报报文无需冗余字段，仅需传输核心业务数据即可，平台会自动补全时间戳、messageID等元数据：

{
  "data": {
    "switch2": "on"
  }
}

2.3 核心疑问解答

（1）设备需要获取上报返回值吗？

不需要。MQTT协议层面可通过QoS（本文用QoS0，追求可靠性可改QoS1）保证消息传输，应用层无需平台返回"上报成功/失败"，设备只需按规范发送即可。

（2）data字段和物模型怎么对应？

data内的字段需和物模型中事件的输出参数完全匹配 （字段名、数据类型一致），对应关系看下图一目了然：

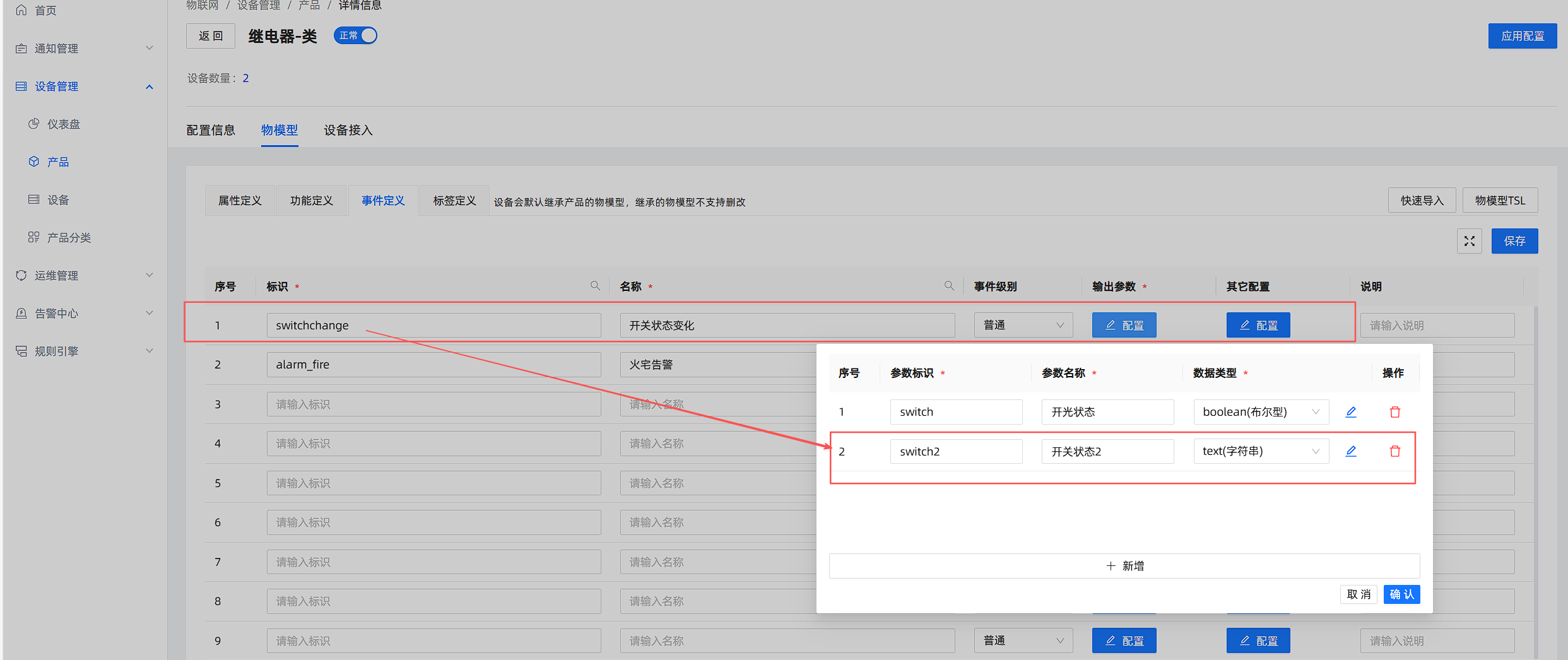

图1：物模型事件输出参数与报文data字段对应关系

注意：data 这几个字符串不要改哈，jetlink官方的文档有时候看起不不是特别直接。

3. 物模型事件创建

3.1 创建步骤

在JetLinks平台对应产品下创建事件，核心配置如下：

1. 事件ID：switchchange（需和代码中EVENT_ID一致）
2. 事件名称：继电器状态变更
3. 输出参数：
   • 参数名：switch2
   • 数据类型：字符串
   • 可选值：on（开启）、off（关闭）

3.2 概念解析

（1）输出参数的含义？

事件的"输出参数"是事件触发时携带的业务数据 ，用于描述事件的具体状态。比如本场景中，通过switch2的on/off区分继电器"开启"和"关闭"两种状态。

（2）明明属性也能传状态，为什么用事件？

很多新手会混淆"属性"和"事件"，其中最核心的差异是事件可触发规则引擎的复杂联动，其次是存储和语义的区别，完整对比如下：

维度	属性上报	事件上报
核心语义	设备当前的静态状态	设备发生的动态行为/动作
存储逻辑	覆盖式存储（仅保留最新值）	日志式存储（保留所有记录）
规则引擎支持	仅能触发简单的"属性变更"规则	可触发复杂联动（告警、设备控制、第三方接口调用等）
适用场景	实时查看当前状态（如"现在开关是开的"）	1. 追溯状态变更（如"什么时候从开变关"） 2. 触发业务联动（如开关关闭时推送告警、开启时控制其他设备）

继电器状态变更场景中，事件的核心价值并非仅记录历史，而是能基于"开关开启/关闭"这个行为触发规则引擎的复杂操作：比如开关关闭时推送短信告警、开关开启时联动其他设备启动，这些都是属性上报无法实现的核心能力。

（3）为什么不拆分成"开关开启/关闭"两个事件？

• 冗余：两个事件本质都是"状态变更"，仅参数值不同，拆分无意义；
• 维护成本高：代码和物模型需维护两个事件ID，增加复杂度；
• 规则适配难：后续配置告警/联动时，需写两条规则，不如单事件+参数区分高效。

4. 完整代码实现（可直接运行，问题奀）

import json
import logging

import random
import time
import uuid
from paho.mqtt import client as mqtt_client
from paho.mqtt.client import MQTTv311

# ===================== 配置项 ======================
MQTT_BROKER = "192.168.111.53"
MQTT_PORT = 1883
MQTT_USERNAME = "admin"
MQTT_PASSWORD = "admin"
CLIENT_ID = "2019722818928308224"

# 设备基础信息
PRODUCT_ID = "2019049642691198976"
DEVICE_ID = "2019722818928308224"

# 事件配置（核心：事件标识 switchchange ，上报间隔5秒）
EVENT_ID = "switchchange"  # 事件标识
REPORT_INTERVAL = 5  # 上报间隔：5秒
EVENT_REPORT_TOPIC = f"/{PRODUCT_ID}/{DEVICE_ID}/event/{EVENT_ID}"  # 事件上报Topic

# ========== 继电器设备状态 ==========
DEVICE_STATE = {
    "switch_status": False,  # false=关闭，true=开启（核心布尔状态）
}

# 日志配置
logging.basicConfig(
    level=logging.INFO, format="%(asctime)s - %(levelname)s - %(message)s"
)
logger = logging.getLogger(__name__)


def connect_mqtt() -> mqtt_client.Client:
    """MQTT连接逻辑（保留核心，移除功能调用相关）"""

    def on_connect(client, userdata, flags, rc, properties=None):
        rc_msg = {
            0: "连接成功",
            1: "协议版本错误",
            2: "客户端ID非法",
            3: "服务器不可用",
            4: "用户名/密码错误",
            5: "未授权",
        }
        if rc == 0:
            logger.info(f"✅ MQTT连接成功（{MQTT_BROKER}:{MQTT_PORT}）")
        else:
            logger.error(f"❌ 连接失败（rc={rc}）：{rc_msg.get(rc, '未知错误')}")

    def on_disconnect(client, userdata, rc, properties=None):
        if rc != 0:
            logger.warning(f"⚠️  MQTT被动断开，将自动重连（rc={rc}）")

    # 创建客户端
    client = mqtt_client.Client(
        client_id=CLIENT_ID,
        callback_api_version=mqtt_client.CallbackAPIVersion.VERSION1,
        protocol=MQTTv311,
    )
    client.username_pw_set(MQTT_USERNAME, MQTT_PASSWORD)
    client.on_connect = on_connect
    client.on_disconnect = on_disconnect
    client.auto_reconnect = True
    client.reconnect_delay_set(min_delay=2, max_delay=10)

    # 连接服务器
    try:
        client.connect(MQTT_BROKER, MQTT_PORT, keepalive=60)
    except Exception as e:
        logger.error(f"❌ TCP连接失败：{str(e)}")
        raise
    return client


def generate_event_payload() -> str:
    """构造事件上报报文（严格匹配格式：timestamp+messageId+data(布尔类型)）"""
    # ========== 关键修改：根据switch_status动态设置switch2的值 ==========
    switch2_value = "on" if DEVICE_STATE["switch_status"] else "off"
    payload = json.dumps(
        {
            "data": {
                "switch": DEVICE_STATE["switch_status"],
                "switch2": switch2_value,  # 动态赋值为on/off
            },
        },
        ensure_ascii=False,
    )
    return payload


def update_switch_status():
    """每5秒切换开关状态（true↔false）"""
    DEVICE_STATE["switch_status"] = not DEVICE_STATE["switch_status"]
    status_text = "开启" if DEVICE_STATE["switch_status"] else "关闭"
    logger.info(f"🔌 开关状态已更新：{status_text}（{DEVICE_STATE['switch_status']}）")


def report_event_periodically(client: mqtt_client.Client):
    """周期性上报事件（每5秒一次）"""
    logger.info(f"📌 开始周期性上报事件（间隔{REPORT_INTERVAL}秒）")
    logger.info(f"📌 事件标识：{EVENT_ID}")
    logger.info(f"📌 事件上报Topic：{EVENT_REPORT_TOPIC}")
    logger.info(
        f"📌 初始开关状态：{'关闭' if not DEVICE_STATE['switch_status'] else '开启'}"
    )

    while True:
        try:
            # 1. 切换开关状态
            update_switch_status()
            # 2. 生成事件上报报文
            payload = generate_event_payload()
            # 3. 发布事件消息
            publish_result = client.publish(EVENT_REPORT_TOPIC, payload, qos=0)

            if publish_result[0] == 0:
                logger.info(f"✅ 事件上报成功：")
                logger.info(f"   📝 主题: {EVENT_REPORT_TOPIC}")
                logger.info(
                    f"   📝 报文: {json.dumps(json.loads(payload), ensure_ascii=False, indent=2)}"
                )
            else:
                logger.error(f"❌ 事件上报失败，状态码：{publish_result[0]}")

            # 4. 等待5秒后继续
            time.sleep(REPORT_INTERVAL)

        except KeyboardInterrupt:
            logger.info("\n🛑 停止事件上报服务")
            break
        except Exception as e:
            logger.error(f"❌ 事件上报异常：{str(e)}", exc_info=True)
            time.sleep(REPORT_INTERVAL)  # 异常后仍等待，避免频繁报错


def run():
    """启动开关状态事件上报服务"""
    logger.info("🚀 启动JetLinks 开关状态MQTT事件上报服务")
    client = connect_mqtt()
    client.loop_start()  # 启动非阻塞MQTT循环
    try:
        report_event_periodically(client)
    finally:
        client.loop_stop()
        client.disconnect()
        logger.info("🔌 MQTT连接已断开")


if __name__ == "__main__":
    try:
        run()
    except Exception as e:
        logger.error(f"❌ 程序异常退出：{str(e)}", exc_info=True)

4.3 代码说明

• 配置项：需替换为自己平台的productId、deviceId、MQTT地址等信息；
• 报文优化：移除了多余的switch字段，仅保留物模型定义的switch2，严格匹配平台规范；
• 异常处理：包含连接失败、上报异常、用户终止等场景的友好提示，便于调试。

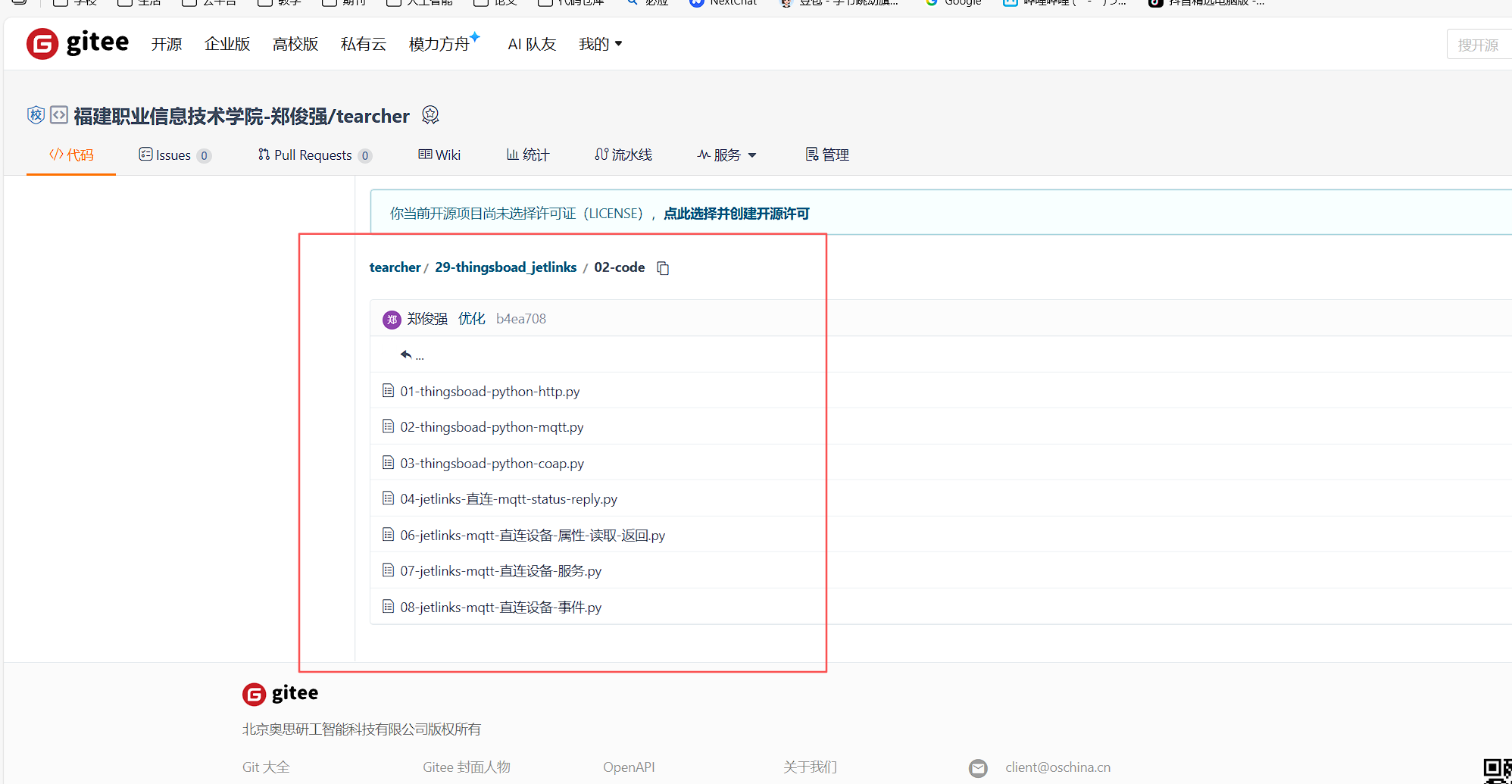

代码都在本人的gitee上,代码无保留，热心群众
https://gitee.com/fujianxinxi/tearcher.git

5. 测试验证（社区版"曲线救国"方案）

5.1 测试背景

JetLinks 2.10社区版存在限制：事件上报后，无法直接在"设备事件"页面看到记录，需通过规则引擎+告警记录 验证，有点麻烦就是了，不过能用就行，先用再说。

5.2 测试步骤

步骤1：配置规则引擎（事件触发告警）

1. 进入平台「规则引擎」→ 新建规则；
2. 触发条件：选择"设备事件"→ 关联对应产品+事件ID（switchchange）；
3. 执行动作：选择"发送告警"→ 配置告警标题（如"继电器状态变更"）；
4. 启用规则。

正常运行日志如下：

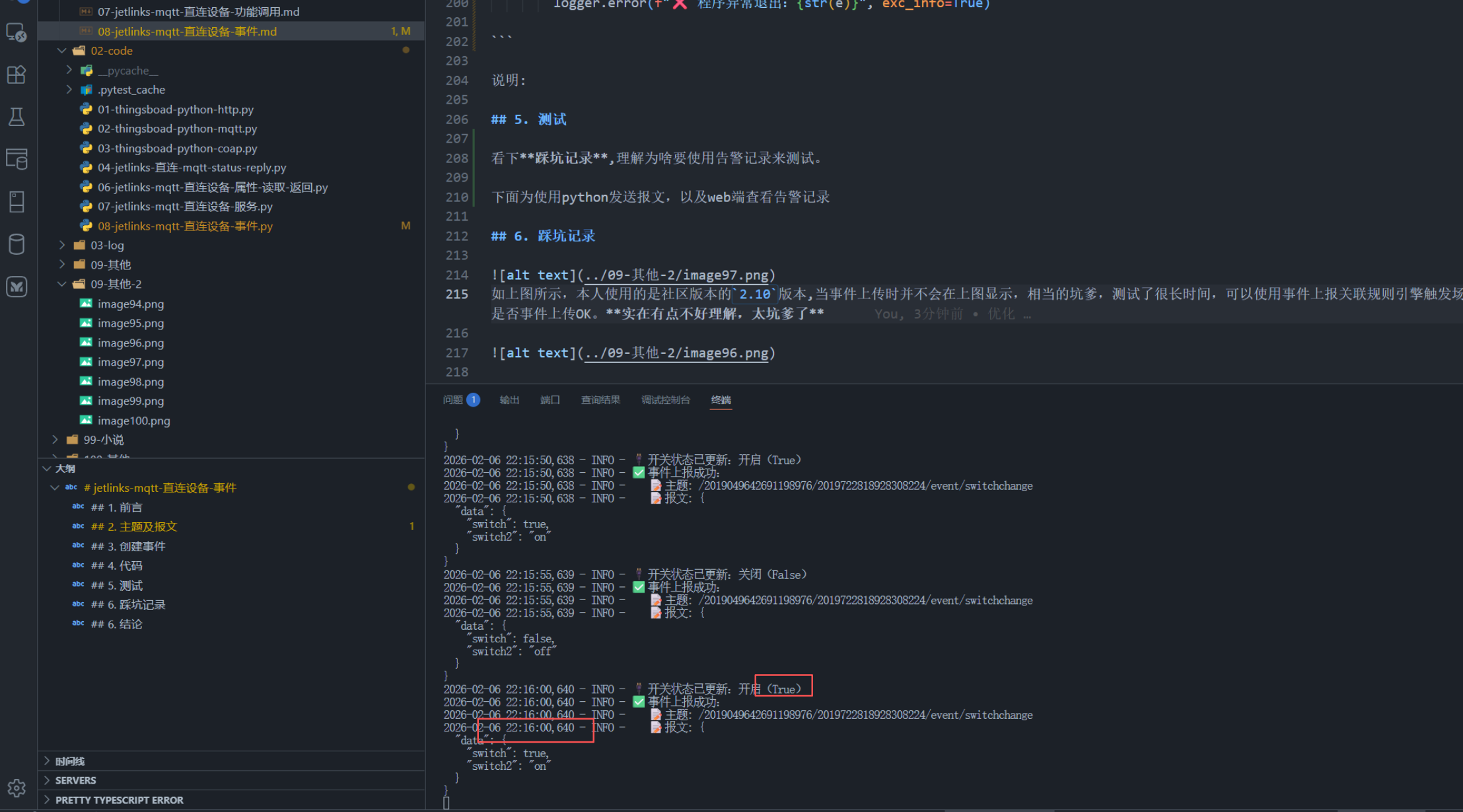

图2：Python代码运行日志------ 显示周期性上报on/off报文

步骤3：查看告警记录验证

进入平台「告警中心」→「告警记录」，可看到继电器状态变更的告警记录：

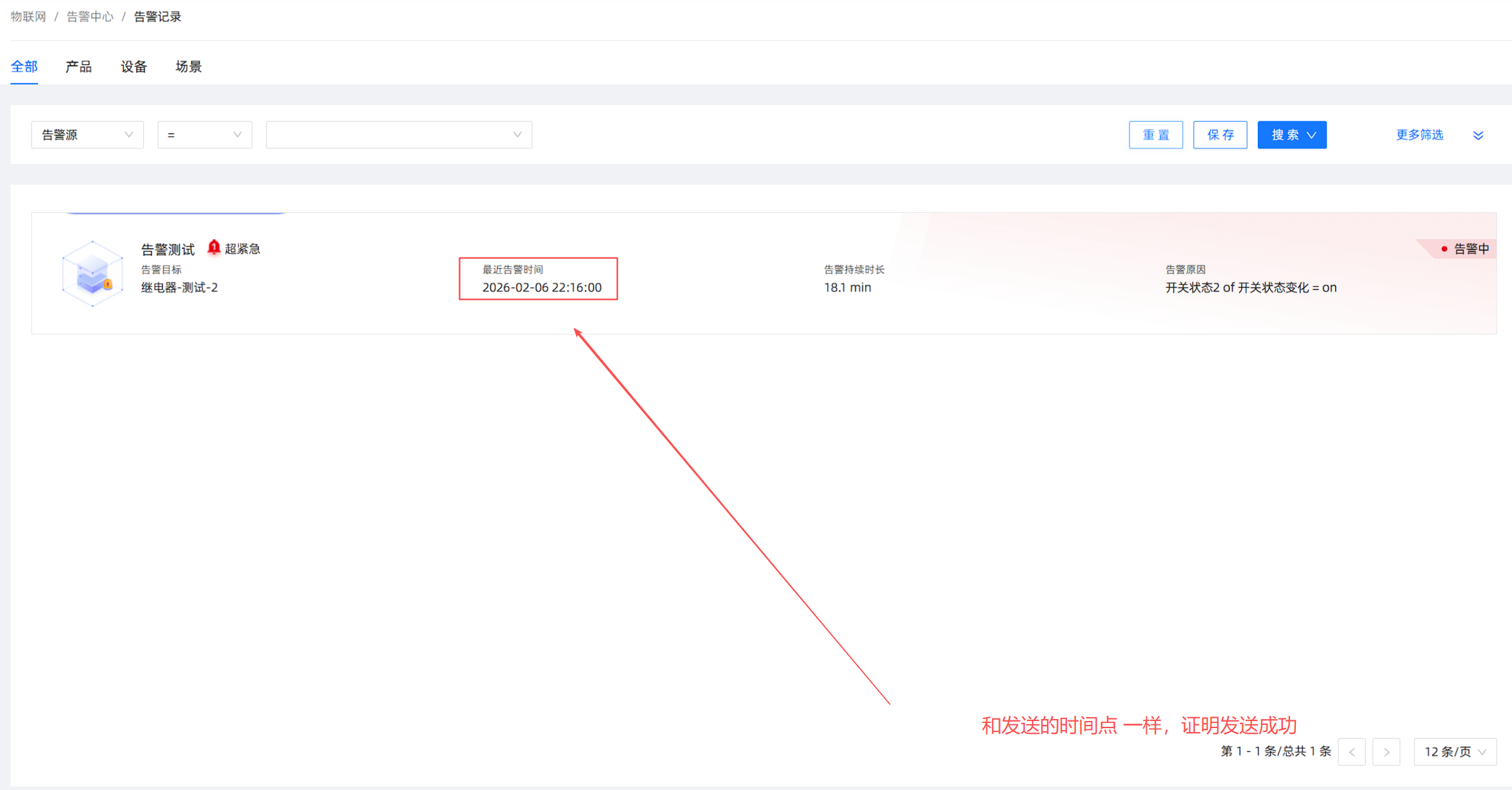

图3：Web端告警记录------ 事件触发的告警信息

5.3 验证结论

告警记录的触发时间、switch2参数值和代码上报的内容完全一致，证明事件已成功上报到平台。务必注意：不是代码发送有问题，是社区版本的功能限制导致无法直接看事件记录！

6. 踩坑记录（社区版必看）

坑点1：社区版事件页面无记录（最坑）

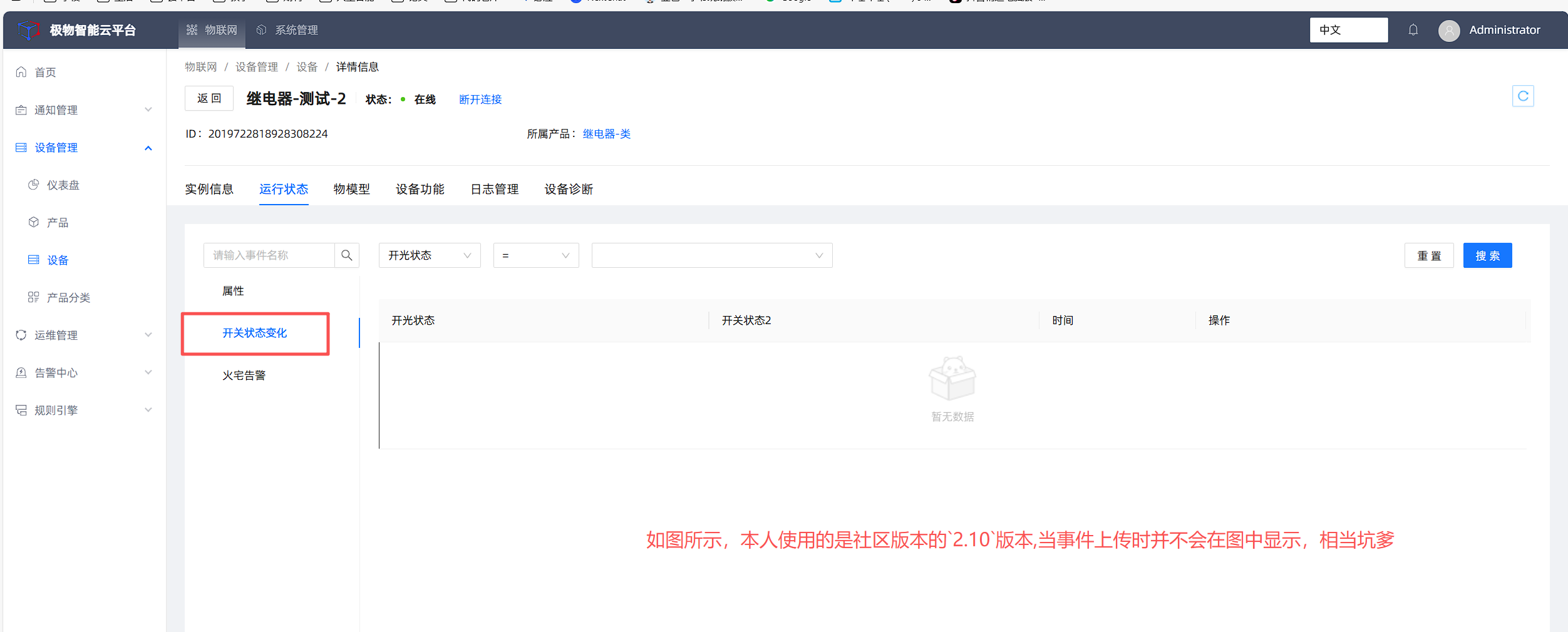

图4：社区版事件页面无记录------ 2.10版本社区版事件页面为空

• 现象：事件上报后，「运行状态 tab」页面始终为空,上图所示；
• 原因：JetLinks 2.10社区版未开放事件日志的直接展示功能；
• 解决方案：通过规则引擎关联告警，用告警记录验证事件上报结果（曲线救国，没招只能这样）。

坑点2：规则引擎配置（事件关联告警）

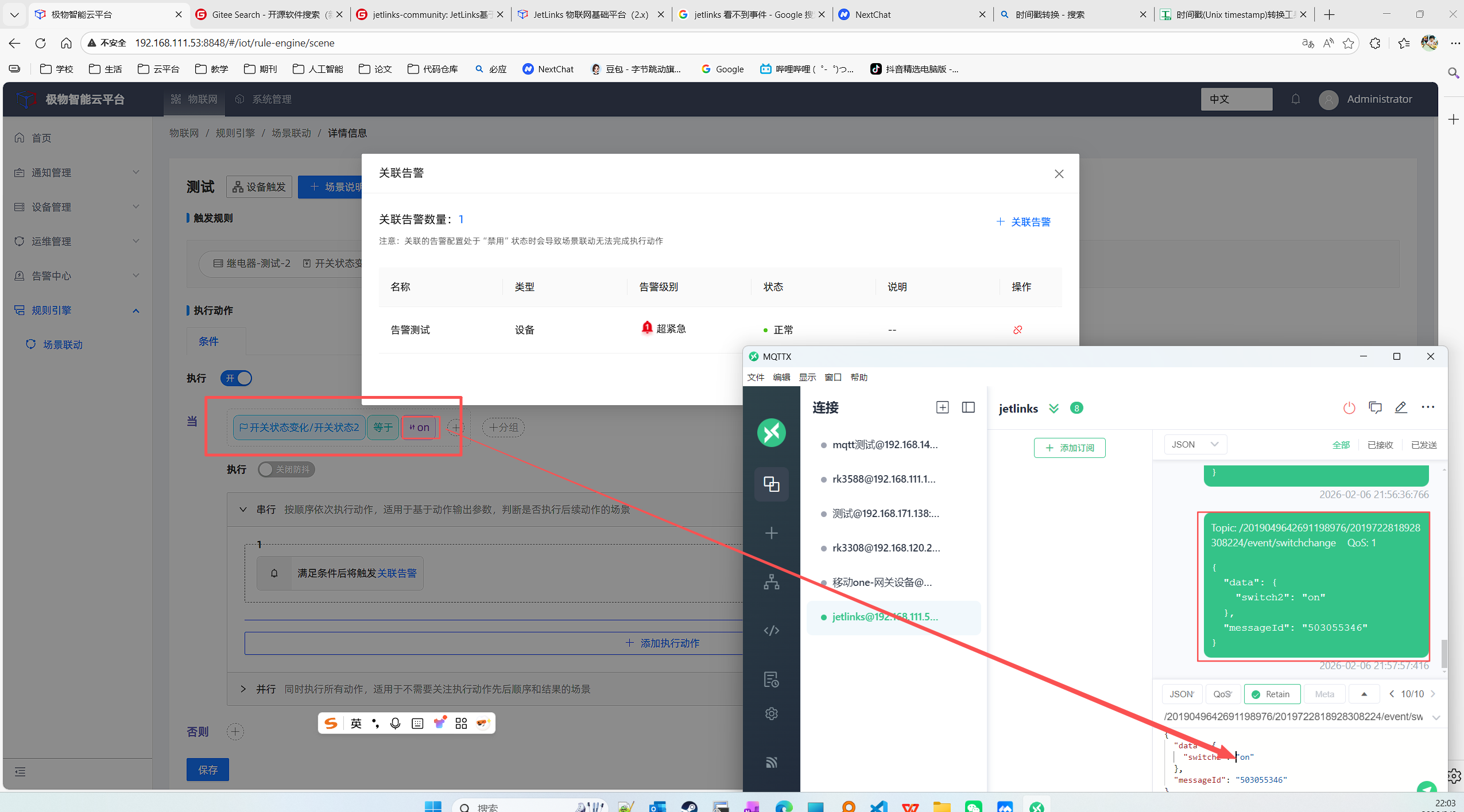

图5：规则引擎配置------ 事件关联告警的规则配置

• 关键：触发条件必须精准选择"对应产品+事件ID"，否则告警无法触发；
• 提示：规则配置完成后需"启用"，否则不生效。

坑点3：最终验证（告警记录）

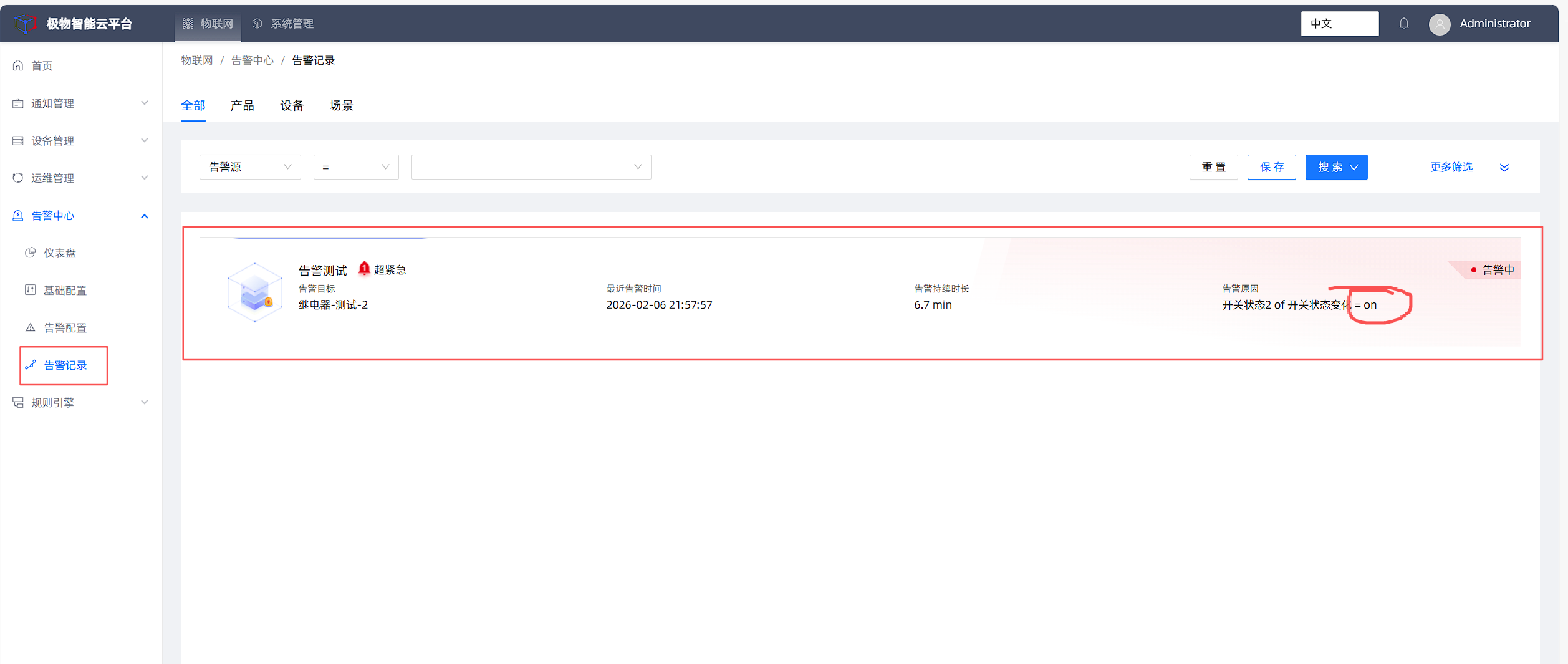

图6：告警记录页面------ 最终验证事件上报的告警记录

• 核心：告警记录的"触发时间""参数值"需和代码上报的一致，才算验证通过；
• 吐槽：这种验证方式确实反人类，但社区版只能这么玩

7. 尴尬

突然想到可能和存储有关系，开启TimescaleDB-单列模式,果然看到事件日志了.

8. 结论

1. JetLinks事件上报核心：主题固定、报文极简（仅保留物模型定义的data字段），无需额外元数据；
2. 事件vs属性：状态变更用事件（追溯历史），实时状态用属性（查看当前），关联场景编辑复杂规则引擎；
3. 社区版验证技巧：事件无直接展示时，通过"规则引擎+告警记录"曲线验证，这是2.10版本的可行方案；
4. 避坑关键：代码配置项需和平台物模型/设备信息严格一致，报文字段不能多也不能少。

本文完整覆盖了JetLinks MQTT设备事件上报的全流程，解决了新手最易踩的"配置乱、验证难"问题。如果有其他JetLinks使用问题，欢迎在评论区交流～
