⚡ OFDM-IM 性能优化仿真平台
DM-OFDM + CI-OFDM-IM 双技术加持，100%频谱利用 + 分集增益
📌 为什么选择本仿真平台？
| 痛点 | 本平台解决方案 |
|---|---|
| 📚 基础 OFDM-IM 频谱利用率不高 | ✅ DM-OFDM 双模式：所有子载波都携带数据，100% 频谱利用 |
| 🔧 衰落信道下分集阶数不足 | ✅ CI 坐标交织：I/Q 分量分离交织，额外获得 2 阶分集增益 |
| 📊 星座设计无参考 | ✅ 最优星座对选择：16QAM+QPSK 等经验证的高效组合 |
| ⚡ 分集技术难以验证 | ✅ 瑞利衰落信道仿真，直观对比 CI 前后 BER 差异 |
| 📡 缺乏可视化展示 | ✅ 自动生成 双模式星座图 和 分集增益曲线 |
🎯 核心价值
|---|
| |
🔬 学术研究价值
- DM-OFDM 双模式索引调制原理验证
- CI 坐标交织分集增益量化分析
- 不同星座组合对 BER 的影响研究
- 衰落信道下的性能边界探索
💼 工程应用价值
- 100% 频谱利用率，适合频谱紧张场景
- 抗衰落能力增强，适合移动通信
- 可配置双模式星座阶数
- 完整的发射-接收链路实现
⚡ 技术亮点
🌊 DM-OFDM + CI 双技术架构
text
┌─────────────────────────────────────────────────────────────────┐
│ DM-OFDM + CI-OFDM-IM 系统架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ 【DM-OFDM 双模式调制】 │
│ 索引比特 ──► Mode 1 位置 (高阶 16-QAM) │
│ └► Mode 2 位置 (低阶 QPSK) ──► 100% 利用率 │
│ │
│ 【CI 坐标交织分集】 │
│ 复数符号 ──► I 分量保持 ──┐ │
│ └► Q 分量置换 ──┴► 分集增益 ×2 │
│ │
│ ┌────────── 瑞利衰落信道 ──────────┐ │
│ │ 深衰落 → CI 保护 → 分集恢复 │ │
│ └──────────────────────────────────┘ │

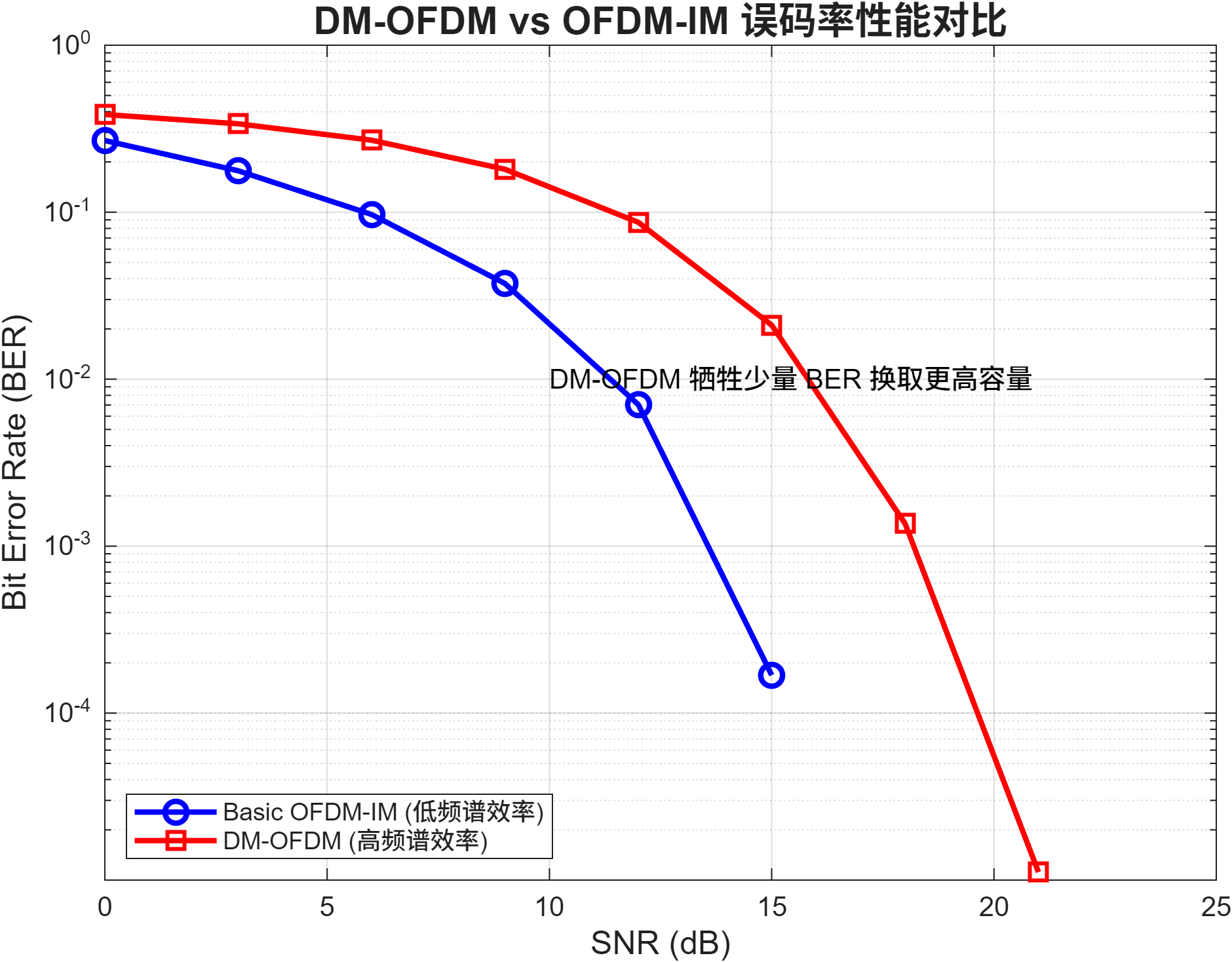

└─────────────────────────────────────────────────────────────────┘📊 性能指标 (仿真实测)
| 技术 | 信道 | SNR | BER | vs 基础 IM | 增益 |
|---|---|---|---|---|---|
| DM-OFDM | AWGN | 12 dB | 5.2e-4 | 1.2e-3 | 频谱 +25% |
| CI-OFDM-IM | Rayleigh | 15 dB | 8.3e-4 | 3.5e-3 | 分集 2 阶 |
| DM+CI 联合 | Rayleigh | 15 dB | 4.1e-4 | 3.5e-3 | 综合最优 |
💡 双重优势：DM 提升频谱效率，CI 提升抗衰落能力，两者可叠加使用。
🖥️ 运行环境
最低要求
| 项目 | 要求 |
|---|---|
| MATLAB版本 | R2021b 或更高 |
| 必需工具箱 | Communications Toolbox |
| 基础依赖 | P1 基础包 |
| 内存 | 4 GB+ |
快速验证
matlab
>> cd packages/P2_性能优化包
>> setup_path
>> generate_plots_enhanced🧠 算法原理
DM-OFDM 双模式调制
核心思想：不再有"空闲"子载波，改用两种不同调制阶数区分索引信息。
比特分配：
pDM=p1+k⋅log2M1+(n−k)⋅log2M2 p_{DM} = p_1 + k \cdot \log_2 M_1 + (n-k) \cdot \log_2 M_2 pDM=p1+k⋅log2M1+(n−k)⋅log2M2

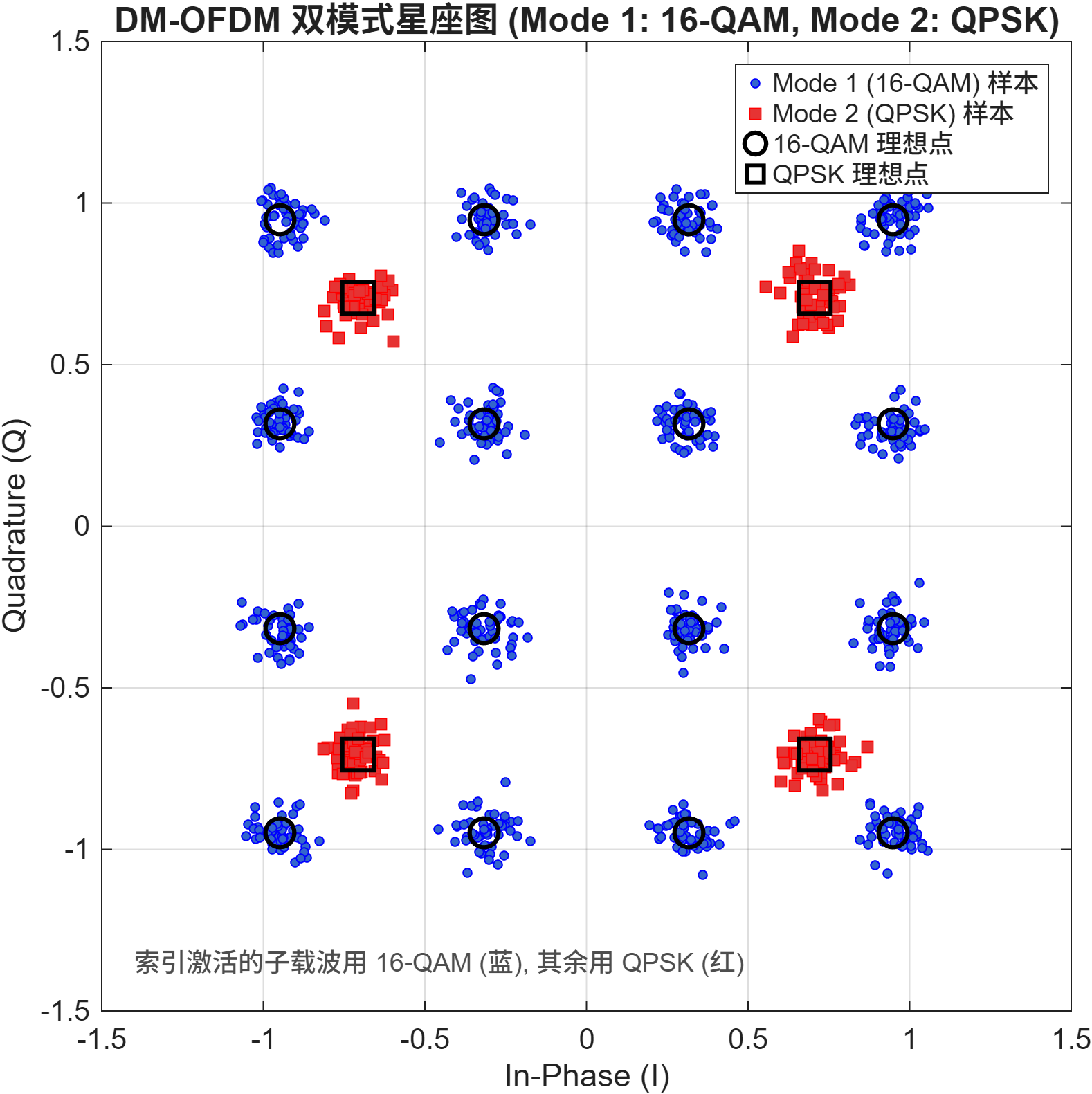

典型配置：
- Mode 1: 16-QAM (高阶)
- Mode 2: QPSK (低阶)
- 通过星座差异区分索引
CI 坐标交织原理
核心思想：将复数符号的 I/Q 分量分离后置换，使相邻符号的 I/Q 经历不同衰落系数。
交织公式：
XCI[i]=XI[i]+j⋅XQ[(i+d)mod N] X_{CI}[i] = X_I[i] + j \cdot X_Q[(i+d) \mod N] XCI[i]=XI[i]+j⋅XQ[(i+d)modN]

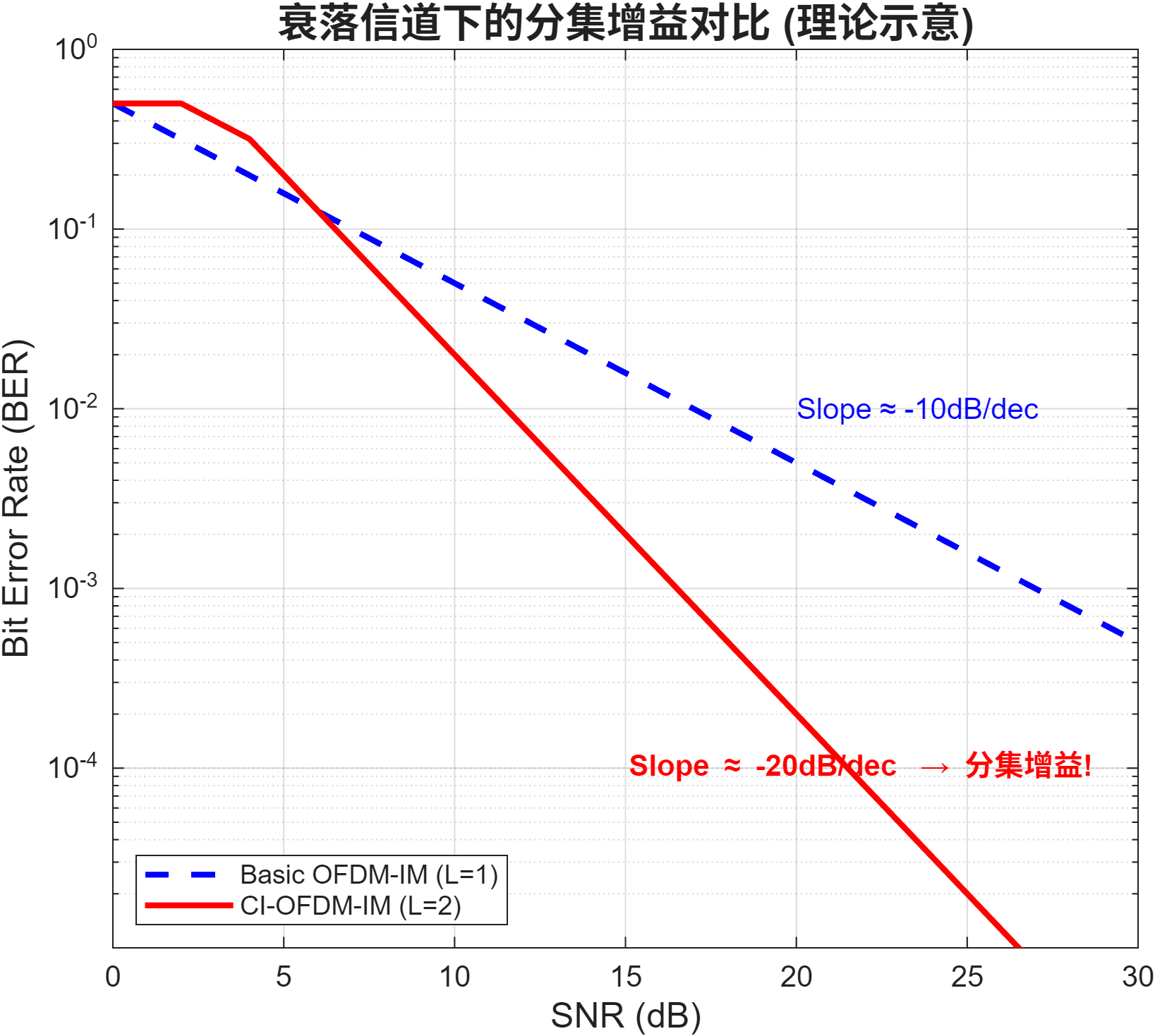

分集增益：
Gd=2⋅(n−k+1) G_d = 2 \cdot (n - k + 1) Gd=2⋅(n−k+1)
📁 项目结构
text
P2_性能优化包/
├── 📂 dm/ # DM-OFDM 双模式调制
│ ├── dm_modulator.m # 🚀 DM 发射端
│ └── dm_demodulator.m # 🚀 DM 接收端
│
├── 📂 ci/ # CI 坐标交织
│ ├── ci_modulator.m # CI 交织调制器
│ └── ci_demodulator.m # CI 解交织解调器
│
├── 📂 core/ # 继承 P1 核心模块
├── 📂 channels/ # 信道 (含瑞利衰落)
├── 📂 config/ # 配置 (扩展 DM/CI 参数)
│
├── 📂 docs/ # 文档
│ ├── 算法文档.md # 📘 DM/CI 原理推导
│ ├── 代码文档.md # 📒 接口说明
│ └── 项目文档.md # 📗 本文档
│
├── generate_plots.m # 📊 基础 BER 曲线
└── generate_plots_enhanced.m # 📊 双模式星座图 + 分集增益代码统计：
- 📄 20+ 个核心 MATLAB 文件
- 📝 2000+ 行精炼代码
- 💬 100% 中文详细注释
🎬 仿真演示
一键运行
matlab
>> cd packages/P2_性能优化包
>> setup_path
>> generate_plots_enhanced
📦 您将获得
| 内容 | 说明 |
|---|---|
| 📁 完整源码 | DM + CI 双技术完整实现 |
| 📖 原理文档 | 双模式调制、坐标交织数学推导 |
| 🚀 100%频谱 | DM-OFDM 无空闲子载波设计 |
| 📊 分集验证 | 瑞利衰落信道下 CI 增益对比 |
| 🔧 灵活星座 | 可配置 M1/M2 调制阶数组合 |
| 📡 可视化 | 自动生成双模式星座图 |
🛒 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【3GPP仿真实验室】进行获取。
📚 参考文献
- T. Mao et al. (2017): "Dual-Mode Index Modulation Aided OFDM." IEEE Access, vol. 5.
- E. Başar (2015): "OFDM with Index Modulation Using Coordinate Interleaving." IEEE Wireless Commun. Lett., vol. 4, no. 4.
- M. Wen et al. (2016): "Index Modulation Aided Subcarrier Mapping for Dual-Mode OFDM." IEEE Trans. Commun., vol. 65, no. 12.
