计算机图形学 实现直线段的反走样

一、实验目的

理解反走样技术在计算机图形学中的作用,明确其用于改善图形边缘 "锯齿" 现象、提升视觉平滑度的核心目标。

掌握在 OpenGL 环境中实现直线段反走样的具体流程,包括启用反走样功能、配置颜色混合函数等关键步骤。

对比分析未反走样与反走样图形的视觉差异,深入理解反走样的实现原理与效果表现。

二、实验内容

利用 OpenGL 编程,构建两个窗口分别渲染未进行反走样和进行反走样的直线段图形(以三角形为例),通过对比两个窗口的图形效果,验证反走样技术对直线段边缘平滑度的优化作用。

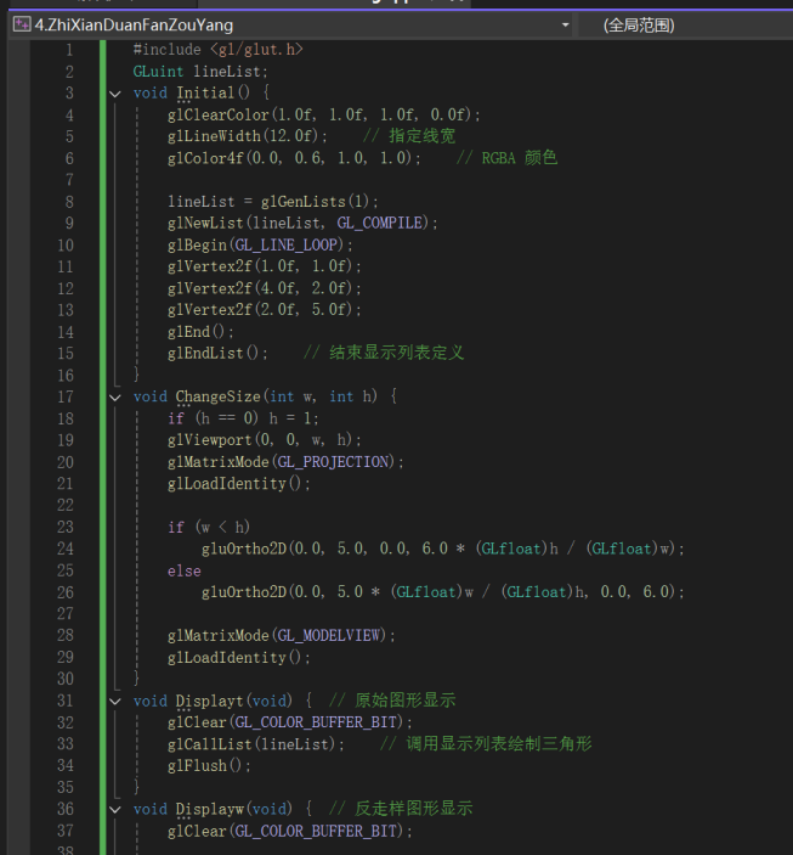

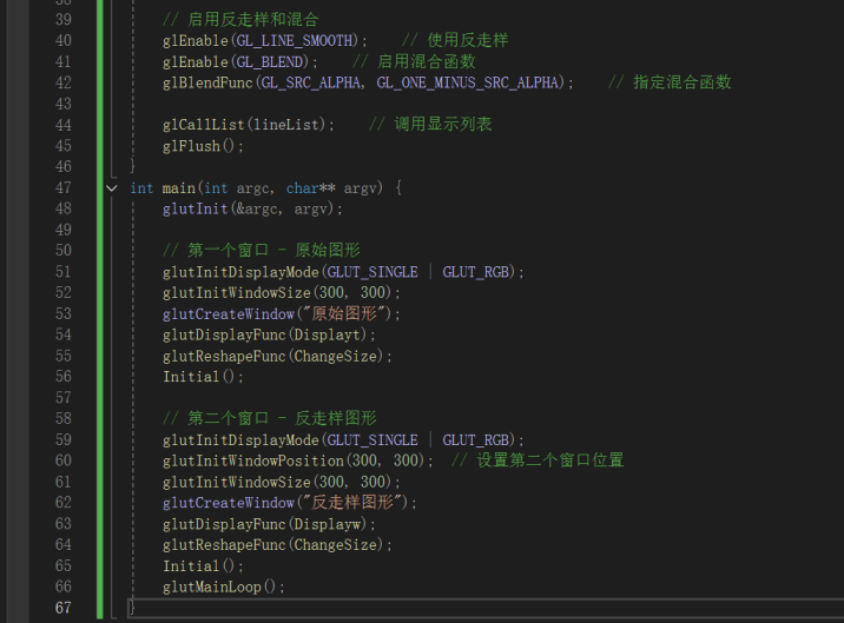

  • 实验代码

四、实验结果

1.程序运行后将生成两个窗口:

"原始图形" 窗口:三角形的直线段边缘存在明显锯齿,线条轮廓粗糙,视觉上有明显的 "阶梯状" 瑕疵。

"反走样图形" 窗口:三角形的直线段边缘平滑度大幅提升,锯齿现象被有效消除,线条过渡自然,视觉效果更加细腻。

2.对比效果与教材图一致,直观体现了反走样技术对直线段边缘质量的优化作用。

五、 实验心得

本次实验从技术原理、编程实践与效果认知三个维度,深化了对 OpenGL 直线段反走样的全面认知。技术原理上,明确反走样通过颜色混合实现边缘平滑过渡,在 OpenGL 中需结合GL_LINE_SMOOTH启用直线反走样、glBlendFunc配置颜色混合规则,本次实验里GL_SRC_ALPHA与GL_ONE_MINUS_SRC_ALPHA的混合因子组合,是实现透明边缘过渡的核心;编程实践上,掌握了 OpenGL 显示列表(glGenLists、glNewList、glCallList)在图形复用绘制中的高效应用,同时对窗口初始化、视口适配、渲染回调等流程的理解更为清晰;效果认知上,通过对比直观感受到反走样对图形视觉质量的提升,也明晰了线宽、颜色透明度等参数对效果的影响,后续开发需依场景合理选择是否启用及配置参数。综上,实验既深化了反走样技术的理论理解,又提升了 OpenGL 图形编程的实践能力,为后续复杂图形效果的实现筑牢了根基。
