计算机视觉——Opencv（图像拼接）

一、核心原理概述

图像拼接的本质是解决空间映射 和图像融合两个核心问题。

基于透视变换的双图拼接，核心依赖特征提取与匹配 和单应性矩阵求解。

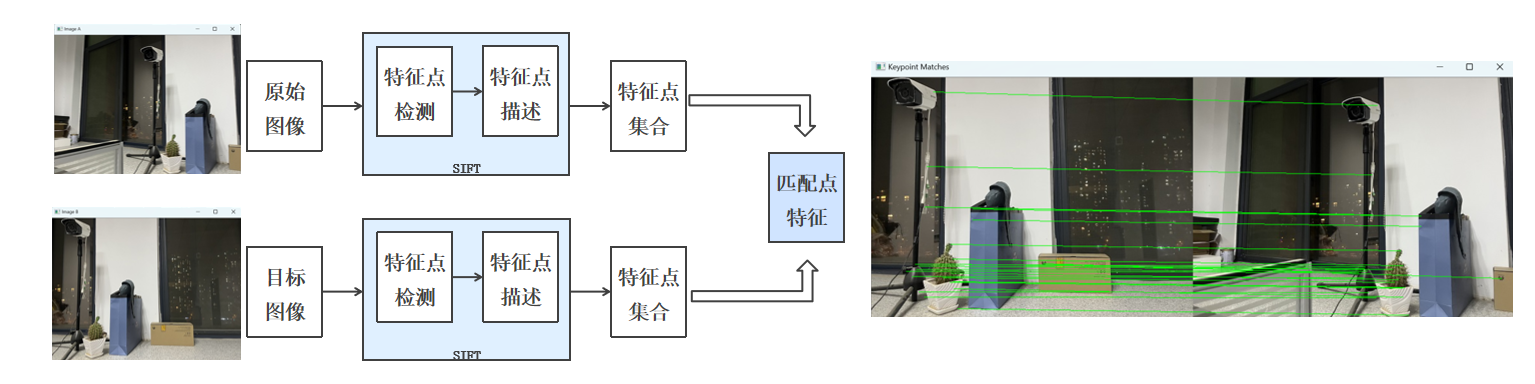

图像拼接的关键在于找到两张图片的重叠区域并完成空间变换，核心步骤可概括为：

1. 特征提取：用 SIFT 算法检测图像的特征点和描述符（具有尺度不变性）；

2. 特征匹配：通过暴力匹配器筛选优质匹配对，剔除错误匹配；

3. 透视变换：计算单应性矩阵（Homography），将右图映射到左图的坐标系；

4. 图像融合：将变换后的右图与左图拼接，生成最终全景图。

二、特征匹配的方法

关键点A与找到的两个关键点 X、Y的欧氏距离分别 d1、d2，且d1<d2。

欧氏距离(关键点A，关键点X)=d1。

欧氏距离(关键点A，关键点Y)=d2。

（1）d1<d2，比值较大:可能不是匹配点，通常是由噪声引起的。

（2）d1<d2，比值较小:是匹配点。

三、完整代码实现

import cv2
import numpy as np
import sys

def cv_show(name, img):
    """
    显示图片并等待按键关闭窗口
    :param name: 窗口名称
    :param img: 要显示的图像数组
    """
    cv2.imshow(name, img)
    cv2.waitKey(0)
    cv2.destroyWindow(name)  # 关闭指定窗口，避免窗口残留

def detectAndDescribe(image):
    """
    检测图像的SIFT特征点并计算描述符
    :param image: 输入的彩色图像
    :return: (关键点对象列表, 关键点坐标数组, 描述符数组)
    """
    # 将彩色图片转换成灰度图
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 建立SIFT生成器
    sift = cv2.SIFT_create()
    # 检测SIFT特征点，并计算描述符（第二个参数为掩膜，None表示整图检测）
    (kps, des) = sift.detectAndCompute(gray, None)
    # 将关键点坐标转换为NumPy数组（float32类型）
    kps_float = np.float32([kp.pt for kp in kps])
    return (kps, kps_float, des)

def stitch_images(imageA_path, imageB_path, output_path="pingjie.jpg"):
    """
    拼接两张图片的核心函数
    :param imageA_path: 第一张图片路径（左图）
    :param imageB_path: 第二张图片路径（右图）
    :param output_path: 拼接结果保存路径
    """
    # 1. 读取图片并做异常处理
    try:
        imageA = cv2.imread(imageA_path)
        imageB = cv2.imread(imageB_path)
        if imageA is None:
            raise FileNotFoundError(f"无法读取图片: {imageA_path}")
        if imageB is None:
            raise FileNotFoundError(f"无法读取图片: {imageB_path}")
    except Exception as e:
        print(f"读取图片失败: {e}")
        sys.exit(1)

    # 显示原始图片
    cv_show('原始图片A', imageA)
    cv_show('原始图片B', imageB)

    # 2. 计算图片特征点及描述符
    (kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
    (kpsB, kps_floatB, desB) = detectAndDescribe(imageB)

    # 3. 特征点匹配（暴力匹配器）
    matcher = cv2.BFMatcher()
    rawMatches = matcher.knnMatch(desB, desA, k=2)  # k=2表示取Top2匹配结果
    good_matches = []  # 存储符合阈值的优质匹配对
    valid_matches = [] # 存储匹配对的索引

    # 筛选优质匹配对（距离比值法）
    for m in rawMatches:
        if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
            good_matches.append(m)
            valid_matches.append((m[0].queryIdx, m[0].trainIdx))

    print(f"筛选后的优质匹配点数: {len(good_matches)}")

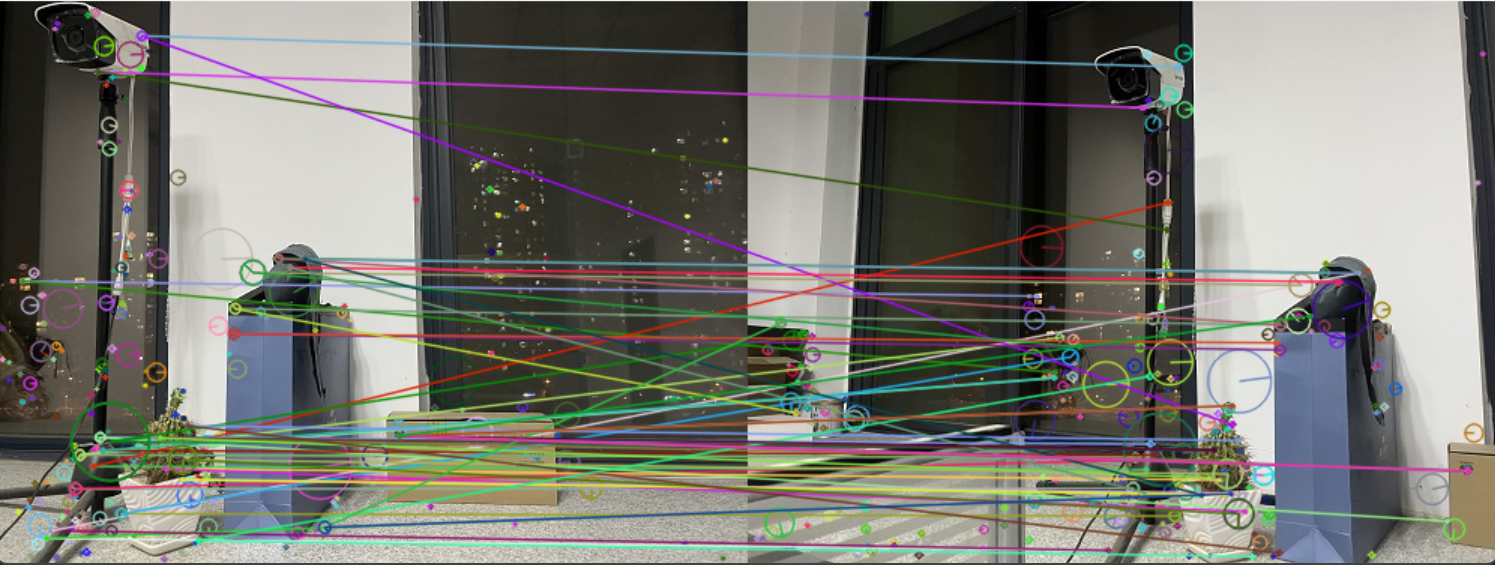

    # 显示匹配结果
    match_vis = cv2.drawMatchesKnn(
        imageB, kpsB, imageA, kpsA, good_matches, None,
        flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS
    )
    cv_show('特征点匹配结果', match_vis)

    # 4. 透视变换与图片拼接
    if len(valid_matches) > 4:
        # 获取匹配对的坐标
        ptsB = np.float32([kps_floatB[i] for (i, _) in valid_matches])
        ptsA = np.float32([kps_floatA[i] for (_, i) in valid_matches])

        # 计算透视变换矩阵（RANSAC算法去除外点）
        (H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, ransacReprojThreshold=10)

        # 对图片B做透视变换
        result = cv2.warpPerspective(
            imageB, H, (imageB.shape[1] + imageA.shape[1], imageB.shape[0])
        )

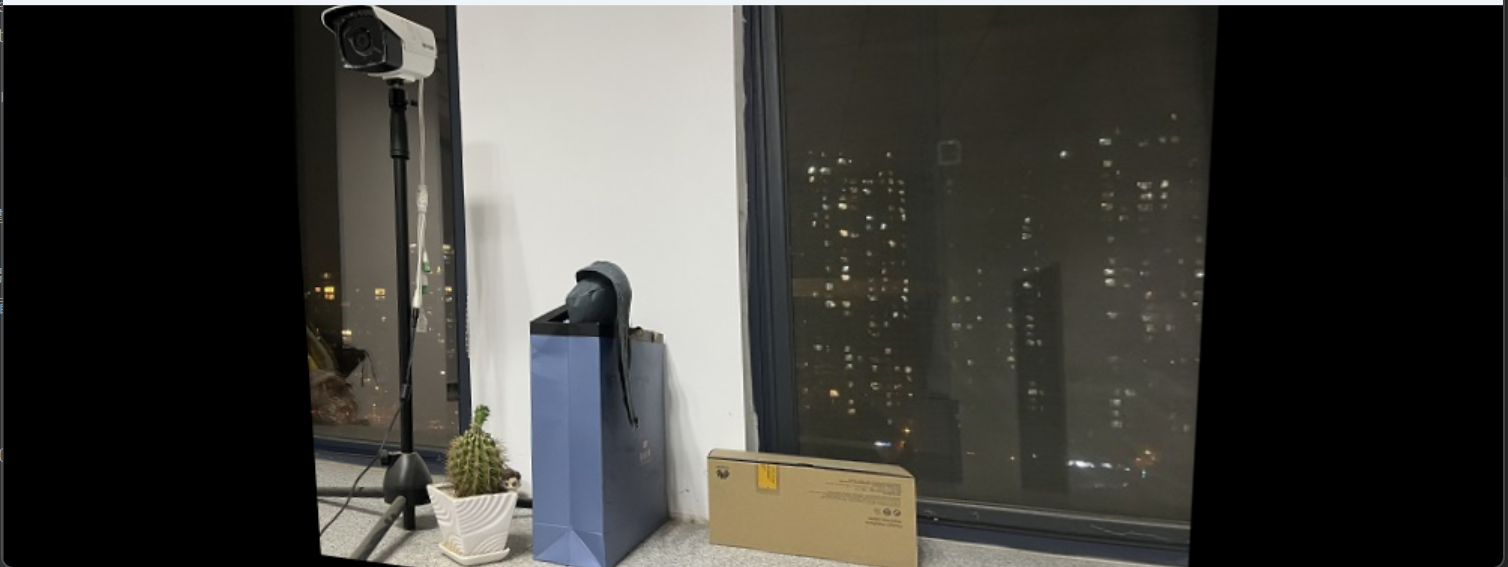

        cv_show('透视变换后的图片B', result)

        # 将图片A拼接到结果图的左侧
        result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA
        cv_show('最终拼接结果', result)

        # 保存拼接结果
        cv2.imwrite(output_path, result)
        print(f"拼接完成！结果已保存至: {output_path}")
    else:
        print(f"仅找到 {len(valid_matches)} 个匹配点，不足4个，无法完成拼接")
        sys.exit(1)

# 主程序入口
if __name__ == "__main__":
    # 请修改这里的图片路径为你自己的图片路径
    IMAGE_A_PATH =(r"C:\Users\LEGION\Desktop\01976caaa7cc71a6b45ac1aff5630afb.jpg")  # 左图路径
    IMAGE_B_PATH =(r"C:\Users\LEGION\Desktop\56d609fe3d12557c6f1111e9e50a0c0b.jpg") # 右图路径
    OUTPUT_PATH = "pingjie.jpg"  # 拼接结果保存路径

    # 执行图片拼接
    stitch_images(IMAGE_A_PATH, IMAGE_B_PATH, OUTPUT_PATH)

    # 释放所有OpenCV窗口
    cv2.destroyAllWindows()

特征提取函数detectAndDescribe：

拼接的核心工具函数，负责检测 SIFT 特征点并计算描述符。先将彩色图像转为灰度图，减少计算量；再通过cv2.SIFT_create()创建 SIFT 检测器，调用detectAndCompute检测特征点并生成描述符；最后将特征点坐标转为 float32 类型的 NumPy 数组，适配后续矩阵运算，返回特征点对象、坐标数组和描述符数组。

核心参数调优

代码中有两个关键参数，直接影响拼接效果，需根据实际图像情况微调：

1. 距离比值阈值：代码中设为 0.65，是筛选优质匹配对的经验值。阈值过小，匹配精度高但数量少，可能导致匹配点不足；阈值过大，匹配数量多但易引入错误匹配，导致拼接错位。特征丰富、重叠率高的图像可适当提高至 0.7，特征稀疏的图像应降低至 0.6。

2. RANSAC 重投影阈值：代码中设为 10，是判断外点的依据。阈值过小，对错误匹配剔除更严格，但可能误判有效点；阈值过大，无法有效剔除外点，矩阵求解精度下降。一般情况下，保持 10 即可，若拼接出现重影，可适当降低至 5-8。

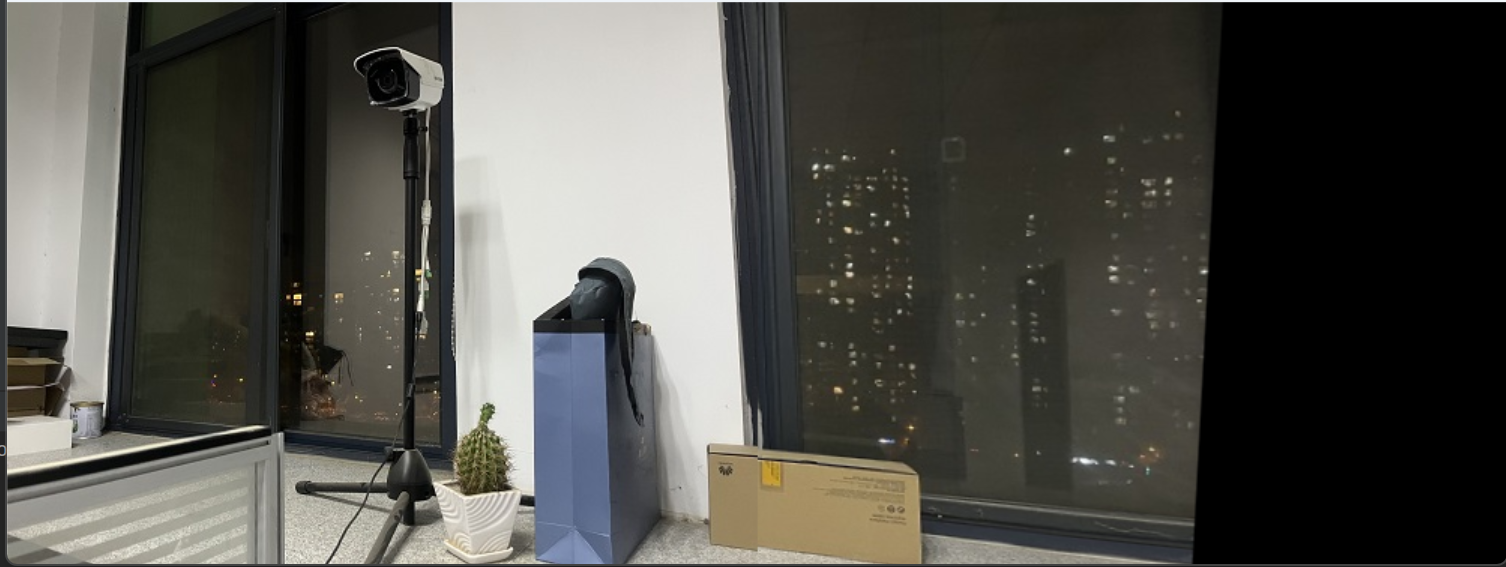

运行结果：

常见问题与解决方案

实际运行中，问题主要集中在特征匹配和拼接效果上，以下是 3 类高频问题及针对性解决方案：

1. 匹配点不足 4 个，拼接失败：原因是图像重叠率低、特征稀疏或分辨率过低。解决方案：更换重叠率≥30% 的图像，提升图像分辨率，微调距离比值阈值增加匹配点，或对图像进行对比度增强、去噪处理，增加特征点数量。

2. 拼接结果重影、错位：原因是错误匹配过多，单应性矩阵精度低。解决方案：降低距离比值阈值筛选更优质匹配对，调整 RANSAC 重投影阈值，对图像进行灰度化、去噪处理减少干扰特征点。
