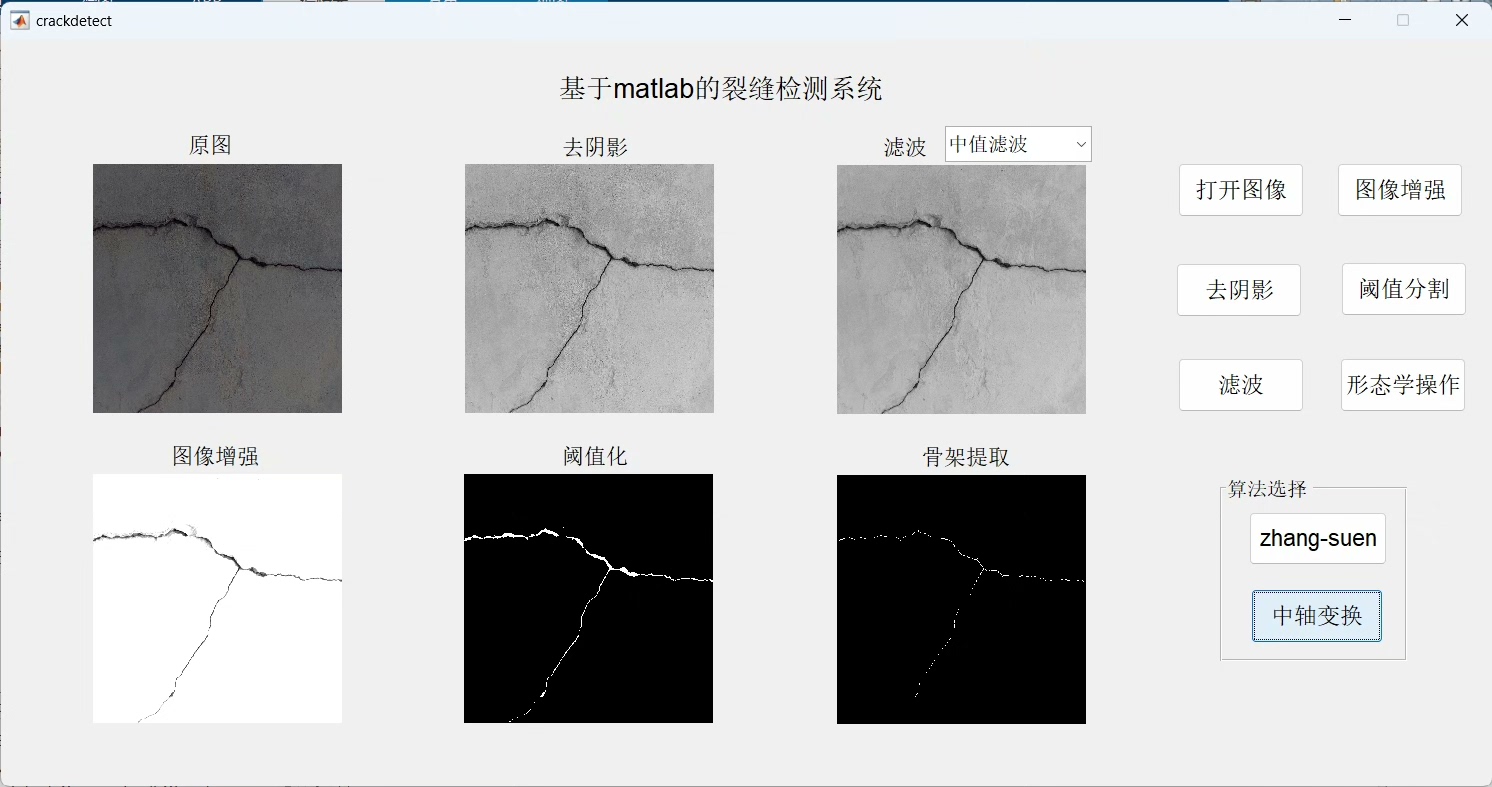

标题：基于matlab的裂缝检测系统 - 关键词：matlab GUI界面数字图像处理去除阴影滤波图像增强大津算法 otsu zhang_suen算法形态学操作骨架特征提取中轴变化 - 步骤：打开图像去除阴影滤波操作图像增强阈值处理形态学操作骨架提取 - 简述：使用数字图像处理技术对输入图像去阴影操作，并可选择使用：中值滤波，均值滤波，高斯滤波三种算法，之后再对图像进行增强操作，阈值化的大津算法，以及对阈值处理后的图像进行形态学操作，最终使用zhang_suen算法或者中轴变化算法，骨架效果提取明显，能保持裂缝的总体结构不变化且连续。

关键词：matlab GUI界面，数字图像处理，去除阴影，滤波，图像增强，大津算法otsu，zhang_suen算法，形态学操作，骨架特征提取，中轴变化

标题：基于matlab的裂缝检测系统 - 关键词：matlab GUI界面数字图像处理去除阴影滤波图像增强大津算法 otsu zhang_suen算法形态学操作骨架特征提取中轴变化 - 步骤：打开图像去除阴影滤波操作图像增强阈值处理形态学操作骨架提取 - 简述：使用数字图像处理技术对输入图像去阴影操作，并可选择使用：中值滤波，均值滤波，高斯滤波三种算法，之后再对图像进行增强操作，阈值化的大津算法，以及对阈值处理后的图像进行形态学操作，最终使用zhang_suen算法或者中轴变化算法，骨架效果提取明显，能保持裂缝的总体结构不变化且连续。

在工程领域，裂缝检测至关重要。借助Matlab强大的数字图像处理功能，我们能够打造高效的裂缝检测系统。下面就来详细看看其实现步骤。

一、打开图像

在Matlab中，打开图像非常简单，使用imread函数即可。例如：

matlab 复制代码

img = imread('test_image.jpg');
imshow(img);

这里imread函数读取指定路径下的图像文件，imshow函数用于显示图像，方便我们直观查看初始图像状况。

二、去除阴影

阴影会干扰裂缝的检测，去除阴影能让后续处理更准确。可采用Retinex算法等，虽然Matlab没有直接的内置函数专门用于简单高效的阴影去除，但可以通过一系列图像处理操作组合近似实现。比如通过计算图像的亮度分量，再对亮度进行校正。这部分代码实现较为复杂，简单示意如下：

matlab 复制代码

% 将图像转换到Lab颜色空间
lab_img = rgb2lab(img);
L = lab_img(:,:,1);
% 计算光照分量
illumination = imfilter(L, fspecial('gaussian', [50 50], 20), 'conv', 'replicate');
% 校正光照
corrected_L = L./ illumination;
corrected_L = imadjust(corrected_L);
% 重建图像
lab_img(:,:,1) = corrected_L;
corrected_img = lab2rgb(lab_img);

上述代码先将RGB图像转换到Lab颜色空间，提取亮度分量L，通过高斯滤波计算光照分量，校正光照后再重建图像。

三、滤波操作

Matlab提供了方便的滤波函数，可选择中值滤波、均值滤波、高斯滤波三种算法。

中值滤波

matlab 复制代码

median_filtered = medfilt2(corrected_img, [3 3]);

medfilt2函数对图像进行二维中值滤波，[3 3]是滤波窗口大小，中值滤波能有效去除椒盐噪声。

均值滤波

matlab 复制代码

average_filtered = imgaussfilt(corrected_img, 1);

imgaussfilt函数进行高斯滤波，1是高斯核标准差，高斯滤波可平滑图像，减少高斯噪声。

高斯滤波

matlab 复制代码

mean_filtered = filter2(fspecial('average', [3 3]), corrected_img);

filter2结合fspecial('average')实现均值滤波，[3 3]为滤波模板大小，均值滤波简单地求窗口内像素平均值来平滑图像。

四、图像增强

图像增强可让裂缝特征更明显。例如使用直方图均衡化，Matlab中使用histeq函数：

matlab 复制代码

enhanced_img = histeq(median_filtered);

histeq函数通过重新分配图像像素值，扩展图像直方图，增强图像对比度。

五、阈值处理 - 大津算法（Otsu）

大津算法自动计算最佳阈值，将图像分为前景和背景。在Matlab中：

matlab 复制代码

gray_img = rgb2gray(enhanced_img);
level = graythresh(gray_img);
bw_img = imbinarize(gray_img, level);

rgb2gray函数将彩色图像转换为灰度图，graythresh计算大津法的阈值level，imbinarize基于阈值将灰度图像二值化。

六、形态学操作

形态学操作可进一步细化裂缝特征。例如腐蚀和膨胀操作。

matlab 复制代码

se = strel('disk', 2);
eroded = imerode(bw_img, se);
dilated = imdilate(eroded, se);

strel('disk', 2)创建一个半径为2的圆盘形结构元素，imerode执行腐蚀操作，imdilate执行膨胀操作，通过腐蚀和膨胀可以去除小的噪声点，连接断开的裂缝。

七、骨架提取

Zhang - Suen算法

虽然Matlab没有直接实现Zhang - Suen算法的函数，但可自行编写代码实现。大致思路是通过多次扫描图像，按照一定规则删除边界点。以下是简化的代码结构：

matlab 复制代码

function skeleton = zhang_suen(bw_img)
    skeleton = bw_img;
    changed = true;
    while changed
        changed = false;
        % 扫描图像，按照Zhang - Suen算法规则删除边界点
        % 此处省略具体扫描和删除点的复杂代码逻辑
    end
end

这个算法能有效提取图像的骨架特征，且能保持裂缝的总体结构不变化且连续。

中轴变化

Matlab中可使用bwmorph函数结合'skel'参数实现中轴变化。

matlab 复制代码

skeleton_medial = bwmorph(dilated, 'skel', Inf);

bwmorph函数对二值图像执行形态学操作，'skel'表示提取骨架，Inf表示执行操作直到图像不再变化，同样可提取出清晰的骨架特征。

通过以上步骤，基于Matlab的裂缝检测系统能有效检测出图像中的裂缝，为工程检测等领域提供有力支持。
