一：核心概念

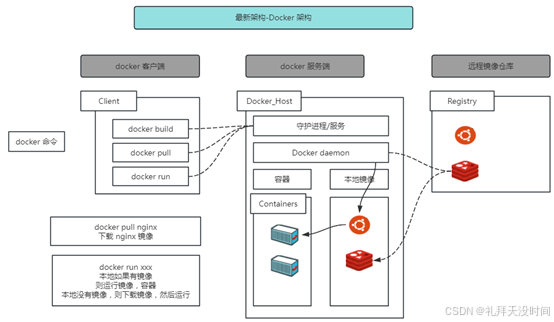

1.1 架构概览

Docker 采用 客户端-服务器（Client/Server）模式，主要分为两个部分：

1. Docker Client（客户端）
   • 你在命令行或脚本里运行的 docker 命令
   • 负责 接收用户操作指令，发送给 Docker Daemon
   • 可以在本机，也可以远程连接 Docker Host
2. Docker Daemon（服务器 / docker engine）
   • 背后的守护进程 dockerd
   • 负责 容器生命周期管理
     • 创建容器
     • 启动 / 停止 / 删除容器
     • 镜像拉取 / 构建 / 删除
     • 网络 / 存储管理
   • 接收客户端请求，通过 REST API 执行

---

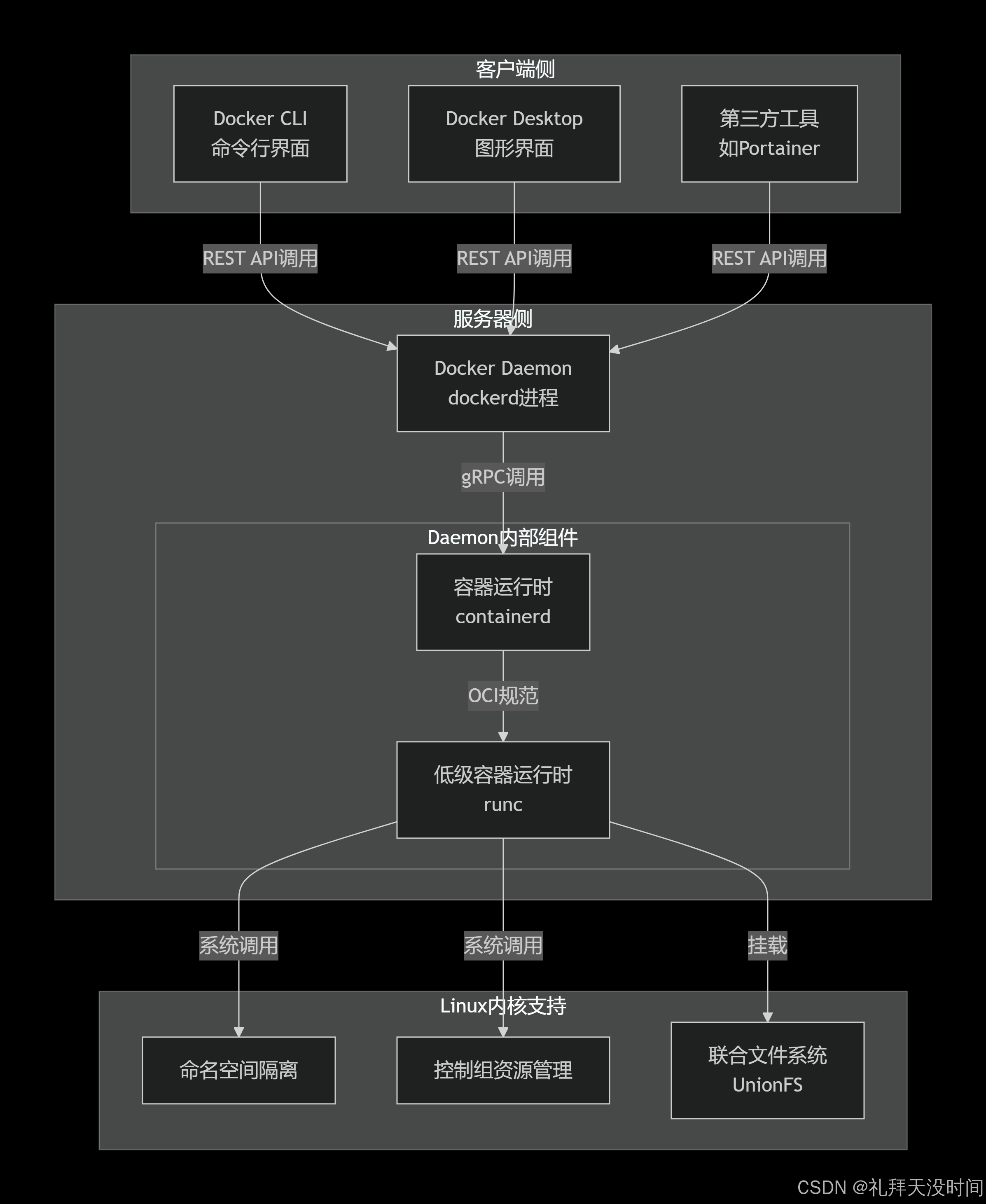

1.2 核心组件详解

1）Docker Client（客户端）

功能职责：

• 接收用户输入的命令（docker run, docker build等）
• 解析并验证命令参数
• 通过 REST API 将请求发送到 Docker Daemon
• 接收响应并格式化输出给用户

通信方式：

• 默认使用 Unix 套接字：/var/run/docker.sock
• 支持 TCP 连接进行远程管理
• 支持 HTTP/HTTPS 协议

2）Docker Daemon（守护进程/服务器）

核心进程：
dockerd

主要职责：

• 镜像管理（拉取、构建、存储、分发）
• 容器生命周期管理（创建、启动、停止、删除）
• 网络管理（网络创建、连接、配置）
• 数据卷管理（创建、挂载、备份）
• 接收并处理客户端的 REST API 请求

关键特性：

• 常驻内存的守护进程
• 支持插件化架构（网络驱动、存储驱动、日志驱动等）
• 提供 RESTful API 接口

3）Docker Registry（镜像仓库）

作用：

存储和分发 Docker 镜像

分类：
公共仓库：

• Docker Hub（默认）
• Quay.io
• 阿里云镜像服务等

私有仓库：

• Harbor
• Docker Registry
• Nexus Repository等

---

二：工作流程

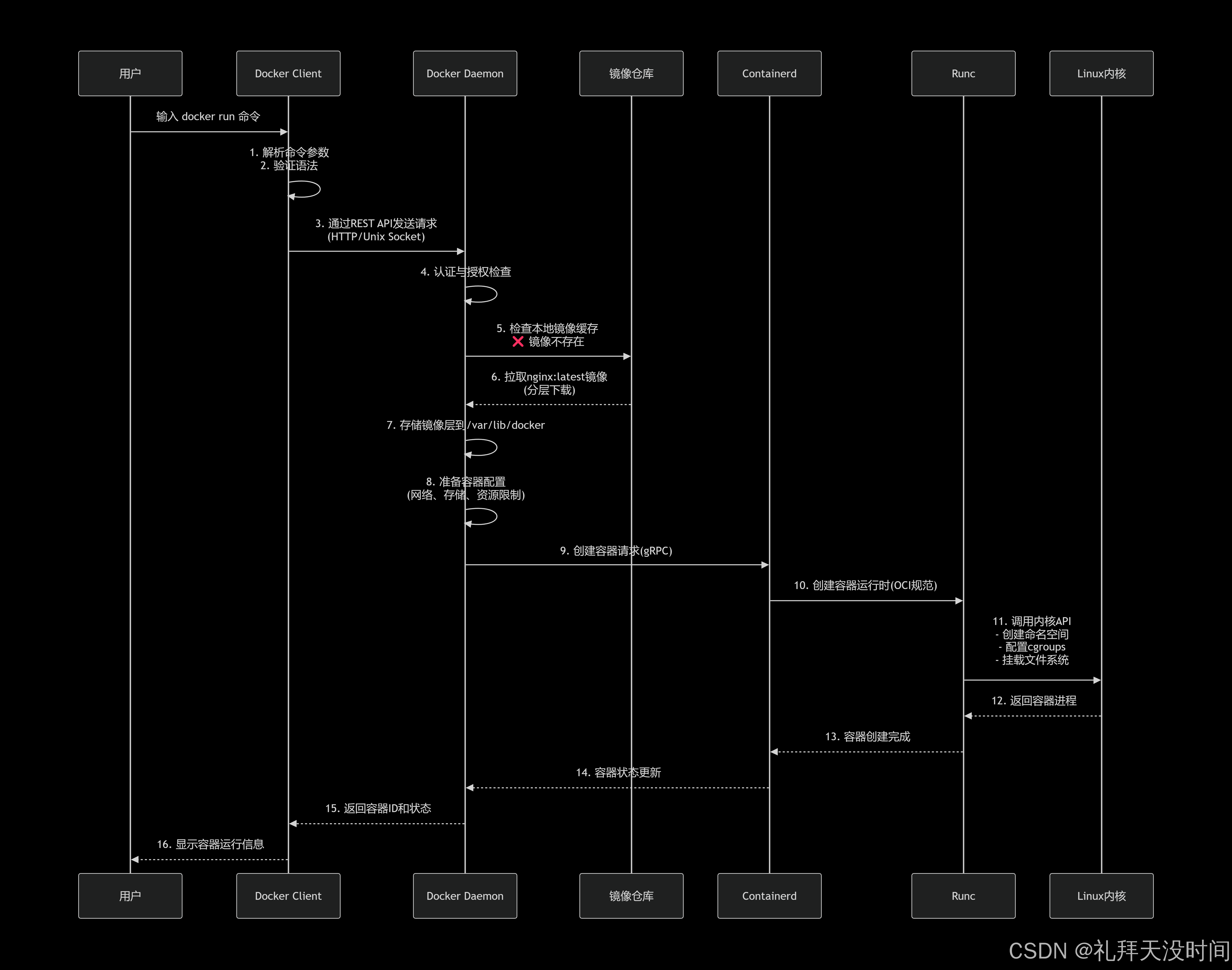

2.1 完整命令执行流程

以下以 docker run -d --name web -p 80:80 nginx:latest命令为例，详细解析执行流程：

1. Docker Client
   • 解析命令
   • 打包请求，发送给 Docker Daemon（默认 Unix socket /var/run/docker.sock 或 TCP）
2. Docker Daemon
   • 接收请求
   • 拉取镜像（如果本地不存在）
   • 创建容器（分配 namespace、cgroup）
   • 启动容器主进程
   • 返回执行结果给 Client
3. Docker Client
   • 显示日志 / 输出给用户
   • 维持交互（-it 交互模式）


2.2 各阶段详细说明

1）阶段1：客户端处理（1-3步）

# 客户端实际执行的API调用
curl --unix-socket /var/run/docker.sock \
  -X POST "http:/v1.41/containers/create?name=web" \
  -H "Content-Type: application/json" \
  -d '{
    "Image": "nginx:latest",
    "HostConfig": {
      "PortBindings": {"80/tcp": [{"HostPort": "80"}]}
    }
  }'

2）守护进程处理（4-9步）

1. 请求验证：检查API版本、参数合法性
2. 镜像检查 ：检查本地 /var/lib/docker/image/overlay2/repositories.json
3. 镜像拉取：如果镜像不存在，从Docker Hub拉取
4. 容器配置 ：
   • 网络配置：创建veth pair，连接到docker0网桥
   • 存储配置：创建容器可写层
   • 资源限制：设置cgroup参数

3）阶段3：容器运行时创建（10-13步）

1. Container调用 ：通过gRPC调用containerd的 create 方法
2. Runc执行 ：调用 runc create 命令
3. 内核交互 ：
   • unshare()：创建新的命名空间
   • mount()：挂载rootfs
   • cgroupfs：设置资源限制
4. 进程启动：执行容器入口点（nginx）

---

总结

一句话总结：Docker采用经典的客户端-服务器架构，dockerd守护进程通过REST API接收客户端指令，完成从镜像拉取到容器运行的全生命周期管理。

理解Docker的C/S架构是掌握容器化技术的基础，为后续学习Kubernetes等编排工具打下坚实基础。掌握Daemon配置和远程访问安全，能显著提升企业级容器环境的管理能力。
