UE5 材质节点 十字光斑效果

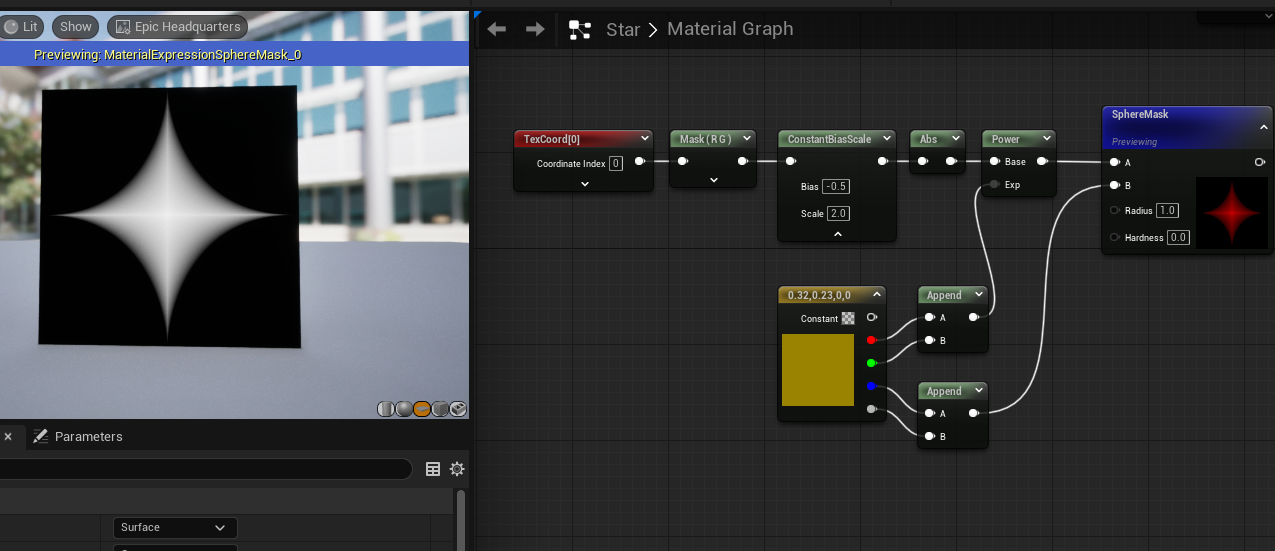

近期看见一十字光斑教程，通过对传入UV进行变化在SphereMask阶段实现变化：

（出处:https://www.bilibili.com/video/BV1jjSmBDE2n)

饶有兴趣，拆解研究下。

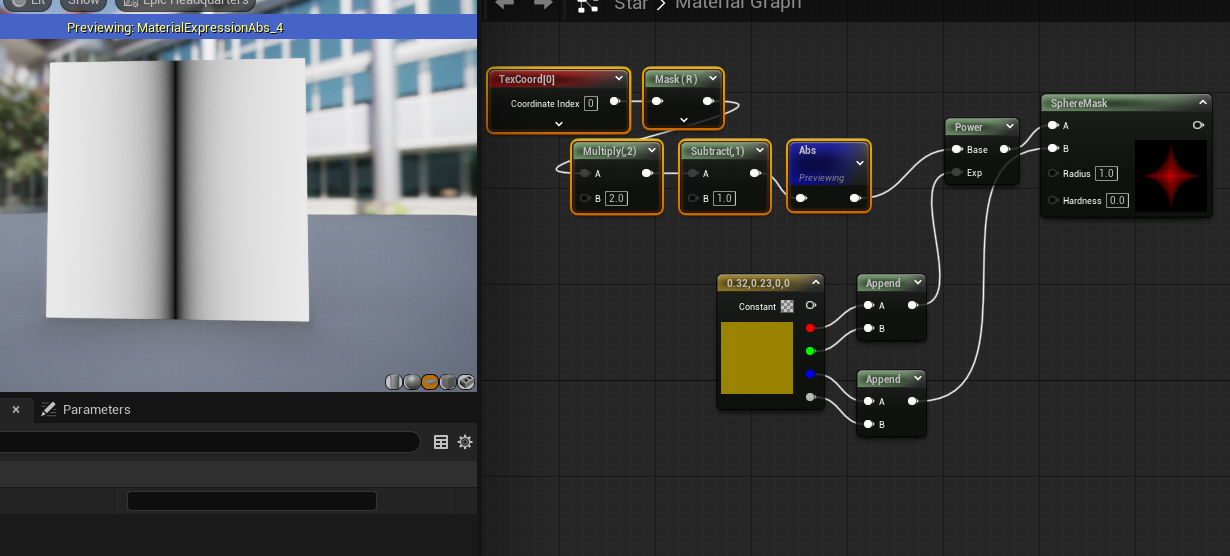

1.本质是UV传入阶段对UV进行修改，首先将UV转换到[-1 - 1]区间，加上abs节点实现镜像。

2.如果再加上幂运算，可以实现曲线式的分布

3.绘制出来可以理解

4.原版中最后一步用了SphereMask，于是借助AI提取了UE SphereMask伪代码：

函数 GenerateHLSLExpression(Generator, Scope, OutputIndex, OutExpression):
    // 获取 A 和 B 的 HLSL 表达式
    ExpressionA = 获取 A 的 HLSL 表达式
    ExpressionB = 获取 B 的 HLSL 表达式

    // 如果 A 或 B 无效，则返回失败
    如果 ExpressionA 或 ExpressionB 为空:
        返回 False

    // 计算 A 和 B 之间的距离
    ExpressionDistance = 计算 A 和 B 之间的距离

    // 获取 Radius 的 HLSL 表达式（或常量），并确保其有效
    ExpressionRadius = 获取 Radius 的 HLSL 表达式 或 使用 AttenuationRadius 常量
    ExpressionRcpRadius = 计算 1 / 最大(表达式 Radius, 0.00001)

    // 归一化距离（使用半径进行缩放）
    ExpressionNormalizedDistance = 距离 * 1 / 半径

    // 获取 Hardness 的 HLSL 表达式（或常量），并转化为百分比
    ExpressionHardness = 获取 Hardness 的 HLSL 表达式 或 使用 HardnessPercent 常量 * 0.01

    // 计算 Softness，Softness = 1 - Hardness
    ExpressionSoftness = 1 - Hardness

    // 计算 Softness 的倒数，避免除以零
    ExpressionRcpSoftness = 1 / 最大(Softness, 0.00001)

    // 计算 1 - 距离
    ExpressionOneMinusDistance = 1 - 距离

    // 最终的表达式计算：根据 Softness 和 1 - 距离 生成遮罩效果
    OutExpression = Saturate( (1 - 距离) * (1 / Softness) )

    返回 True

似乎比较麻烦，但仔细一想直接上smoothstep应该也行。

4.所以最后再加上smoothstep提取发光区域即可完成，这个效果核心就是用power修改传入uv。
