MATLAB 路径规划仿真：让小车驶向目标

MATLAB路径规划仿真轨迹规划，船舶轨迹跟踪控制，数学模型基于两轮差速的小车模型，用PID环节对航向角进行控制，迫使小车走向目标，或用PID环节对航向角和距离进行控制，迫使小车走向目标 LQR 算法可自行小车起点坐标

最近在研究路径规划和轨迹跟踪控制，借助 MATLAB 做了不少有意思的仿真实验。今天就来和大家分享一下，我是如何利用两轮差速的小车模型，通过 PID 环节和 LQR 算法让小车走向目标的。

两轮差速小车模型

在开始仿真之前，我们得先有一个合适的数学模型。这里我采用的是两轮差速的小车模型。简单来说，两轮差速小车通过控制左右轮的转速差来实现转向和前进。假设小车的状态向量包含位置 $(x, y)$ 和航向角 $\\theta$ ，那么小车的运动学方程可以表示为：

matlab 复制代码

% 两轮差速小车运动学方程
function dx = diff_drive_kinematics(x, u, L)
    % x 是状态向量 [x; y; theta]
    % u 是控制输入 [v; omega]，v 是线速度，omega 是角速度
    % L 是两轮之间的轴距
    dx = [cos(x(3))*u(1);
          sin(x(3))*u(1);
          u(2)];
end

代码分析

这个函数接收三个参数：状态向量 x、控制输入 u 和轴距 L。通过三角函数计算出小车在 $x$ 和 $y$ 方向上的速度分量，再加上航向角的变化率，就得到了状态向量的导数 dx。这个导数描述了小车状态随时间的变化情况。

PID 控制环节

有了小车模型，接下来就是要让小车朝着目标点前进。这里我们可以使用 PID 控制环节来对航向角或者航向角和距离进行控制。

仅对航向角进行控制

matlab 复制代码

% PID 控制航向角
function u = pid_heading_control(x, goal, Kp, Ki, Kd)
    % x 是当前状态 [x; y; theta]
    % goal 是目标点 [x_goal; y_goal]
    % Kp, Ki, Kd 是 PID 控制器的参数
    error_theta = atan2(goal(2) - x(2), goal(1) - x(1)) - x(3);
    % 误差范围限制在 [-pi, pi]
    error_theta = atan2(sin(error_theta), cos(error_theta));

    persistent integral_error_theta
    if isempty(integral_error_theta)
        integral_error_theta = 0;
    end
    derivative_error_theta = error_theta - (x(3) - x(3_prev));

    % 计算控制输入
    u(1) = 1; % 固定线速度
    u(2) = Kp*error_theta + Ki*integral_error_theta + Kd*derivative_error_theta;

    integral_error_theta = integral_error_theta + error_theta;
    x(3_prev) = x(3);

    return
end

代码分析

这个函数实现了一个简单的 PID 控制器，用于控制小车的航向角。首先计算当前位置与目标点之间的夹角，然后与当前航向角作差得到误差。通过积分和微分环节，结合比例系数，计算出角速度控制输入。线速度这里固定为 1，实际应用中可以根据情况调整。

对航向角和距离进行控制

matlab 复制代码

% PID 控制航向角和距离
function u = pid_distance_heading_control(x, goal, Kp_d, Ki_d, Kd_d, Kp_theta, Ki_theta, Kd_theta)
    % x 是当前状态 [x; y; theta]
    % goal 是目标点 [x_goal; y_goal]
    % Kp_d, Ki_d, Kd_d 是距离控制的 PID 参数
    % Kp_theta, Ki_theta, Kd_theta 是航向角控制的 PID 参数

    % 计算距离误差
    error_d = norm(goal - x(1:2));

    % 计算航向角误差
    error_theta = atan2(goal(2) - x(2), goal(1) - x(1)) - x(3);
    error_theta = atan2(sin(error_theta), cos(error_theta));

    persistent integral_error_d
    if isempty(integral_error_d)
        integral_error_d = 0;
    end
    derivative_error_d = error_d - (norm(x(1:2) - x(1:2_prev)));

    persistent integral_error_theta
    if isempty(integral_error_theta)
        integral_error_theta = 0;
    end
    derivative_error_theta = error_theta - (x(3) - x(3_prev));

    % 计算控制输入
    u(1) = Kp_d*error_d + Ki_d*integral_error_d + Kd_d*derivative_error_d;
    u(2) = Kp_theta*error_theta + Ki_theta*integral_error_theta + Kd_theta*derivative_error_theta;

    integral_error_d = integral_error_d + error_d;
    integral_error_theta = integral_error_theta + error_theta;
    x(1:2_prev) = x(1:2);
    x(3_prev) = x(3);

    return
end

代码分析

这个函数在前面的基础上，增加了对距离的控制。通过计算当前位置与目标点之间的距离误差，同样使用 PID 控制器计算线速度控制输入。这样可以让小车在接近目标点时自动调整速度，提高控制效果。

LQR 算法

除了 PID 控制，我们还可以使用 LQR 算法来进行轨迹跟踪控制。LQR 算法可以根据系统的状态和目标状态，计算出最优的控制输入。

matlab 复制代码

% LQR 控制器
function u = lqr_controller(x, goal, A, B, Q, R)
    % x 是当前状态 [x; y; theta]
    % goal 是目标状态 [x_goal; y_goal; theta_goal]
    % A, B 是系统的状态空间矩阵
    % Q, R 是 LQR 控制器的权重矩阵

    error = x - goal;
    K = lqr(A, B, Q, R);
    u = -K*error;

    return
end

代码分析

这个函数实现了一个简单的 LQR 控制器。首先计算当前状态与目标状态之间的误差，然后使用 lqr 函数计算出最优控制增益矩阵 K。最后根据误差和增益矩阵计算出控制输入。

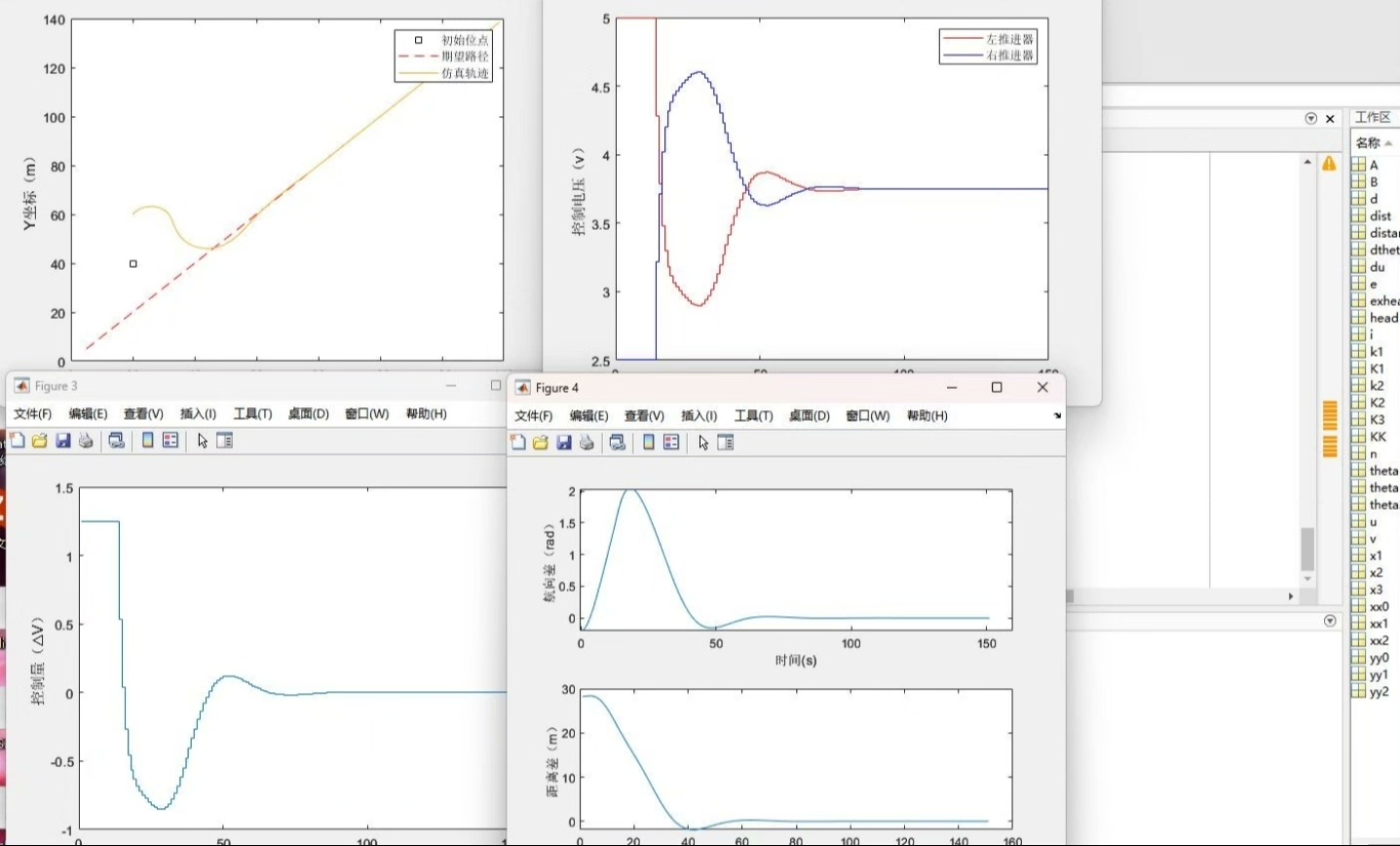

仿真实验

现在我们可以把这些部分组合起来，进行仿真实验了。假设小车的起点坐标为 [0; 0; 0]，目标点坐标为 [10; 10]。

matlab 复制代码

% 仿真参数
dt = 0.1; % 时间步长
T = 20; % 仿真时间
t = 0:dt:T;
N = length(t);

% 小车初始状态
x0 = [0; 0; 0];
x = zeros(3, N);
x(:, 1) = x0;

% 目标点
goal = [10; 10];

% PID 参数
Kp = 1;
Ki = 0.1;
Kd = 0.01;

% 轴距
L = 0.5;

% 仿真循环
for i = 1:N-1
    % 计算控制输入
    u = pid_heading_control(x(:, i), goal, Kp, Ki, Kd);

    % 更新小车状态
    dx = diff_drive_kinematics(x(:, i), u, L);
    x(:, i+1) = x(:, i) + dx*dt;
end

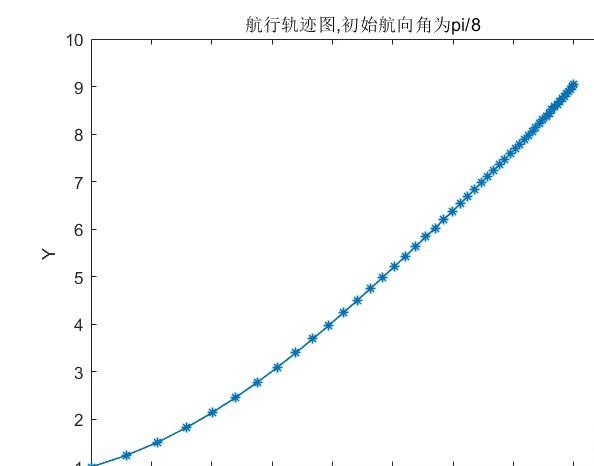

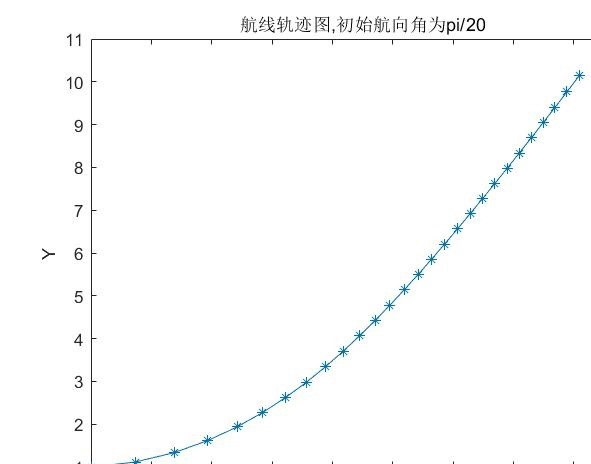

% 绘制轨迹
figure;
plot(x(1, :), x(2, :), 'b-', 'LineWidth', 2);
hold on;
plot(goal(1), goal(2), 'ro', 'MarkerSize', 10);
xlabel('X');
ylabel('Y');
title('小车轨迹');
grid on;

代码分析

这个仿真代码首先设置了仿真参数，包括时间步长、仿真时间等。然后初始化小车的状态和目标点。在仿真循环中，不断计算控制输入，更新小车的状态。最后绘制小车的轨迹。

通过这些代码和算法，我们可以实现两轮差速小车的路径规划和轨迹跟踪控制。PID 控制和 LQR 算法各有优缺点，在实际应用中可以根据具体情况选择合适的方法。希望这篇文章能对大家有所帮助！

以上就是我这次的分享，后续还会继续探索更多有趣的路径规划和控制算法，欢迎大家一起交流讨论！
