欢迎来到bhSDR Studio/Matlab 系列教程的第六章。在上一章中，bhSDR小助理带您完成了8通道PSK图传实验 ，掌握了抗干扰图传 的核心逻辑！这一章，咱们直接冲刺更硬核的8通道OFDM图传收发实验！
作为5G、WiFi、数字电视的核心调制技术，OFDM（正交频分复用） 凭借超强的频谱效率和抗多径干扰能力 ，能让8个通道同时实现高速图像传输，是更贴近5G时代实际应用的核心实验。
8通道OFDM图传收发实验界面概览

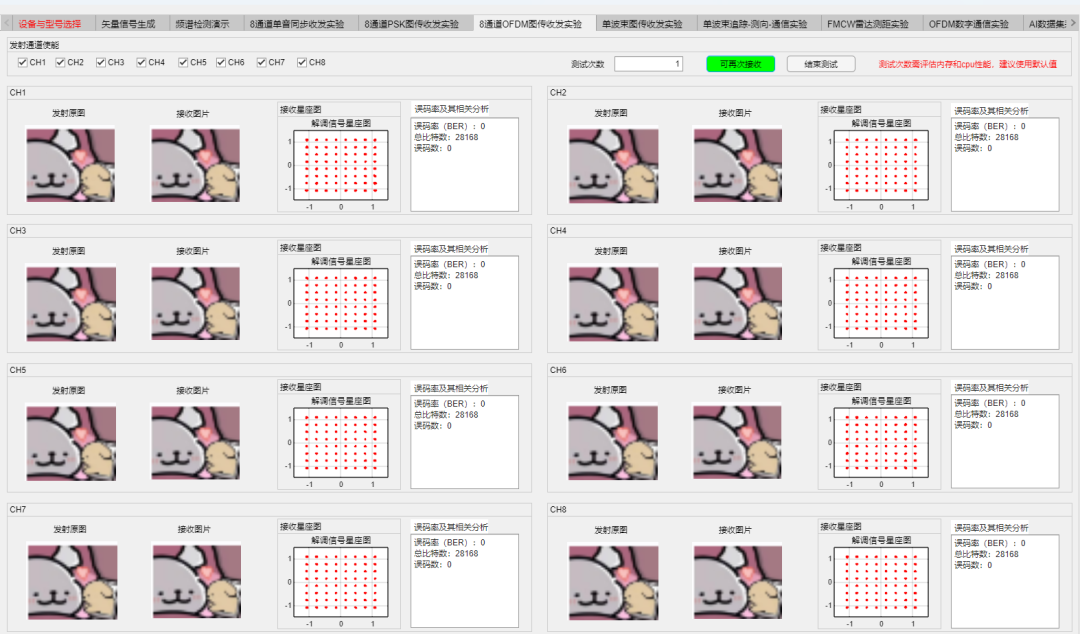

"8通道OFDM图传收发实验" 界面 ，由3 个核心区域组成：
- 发射通道使能区： 可勾选CH1~CH8任意多个通道，设置"测试次数"；
- 信号与图像可视化区： 实时呈现8通道收发图像、星座图，直观判断 OFDM传输质量；

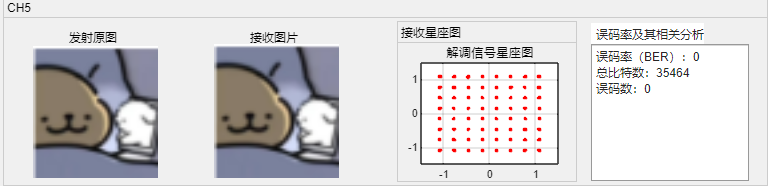

- 误码率分析区： 误码率（BER）、总比特数、误码数。优质传输 的标准依然是 BER=0、误码数=0 ，意味着高速传输下依然能实现"零失真"图传！
bhSDR小助理：
OFDM调制 堪称无线通信的"效率天花板"------它既突破了单载波传输的速率瓶颈 ，又能有效抵抗信号衰减和多径干扰 。而8通道OFDM图传实验，核心是验证 3 个关键能力：
-
多通道OFDM调制 / 解调的精准度
-
8 通道同步高速传图的稳定性
-
复杂环境下的抗干扰与低误码表现
1.可视化判断

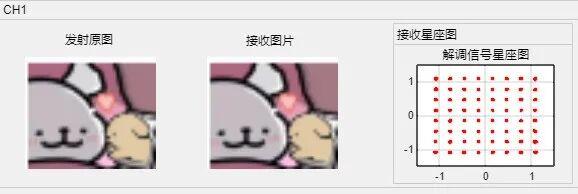

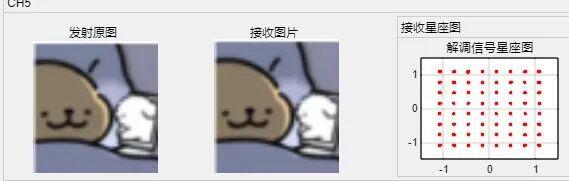

- 接收图： 与发射原图对比，无模糊、无花屏、无帧丢失，高速传输下还原度拉满；
- 星座图： 各通道星座点紧密聚集 在预设位置，无明显离散、发散，解调信号星座图同理。
2.关键指标
和8通道PSK图传收发实验一样，误码率（BER）依然是"金标准"：
- 理想状态：BER=0，误码数=0（多组测试均实现该效果），高速传输下每一个比特都精准传递；
- 可接受范围：BER≤10⁻⁶，若超出阈值，先检查中频频率（避开干扰频段）、子载波配置，再排查线路连接。
4步完成8通道OFDM图传收发
步骤和8通道PSK图传收发实验基本一致：
- **通道选择：**勾选CH1~CH8（按需选择）。
- 参数配置： 测试次数1次（可调） ，串口配置保持默认（可选）；
- **启动实验：**点击"开始测试"，设备自动完成8通道OFDM信号调制、同步传输、解调，全程自动化；
- 查看结果： 对比发射原图与接收图片 ，检查星座图收敛情况 ，确认误码率指标 ------三者均达标，实验成功！
bhSDR小助理：
在实际测试中，bhSDR Studio/Matlab的8通道OFDM图传实验表现良好------
-
高速性： 依托OFDM高频谱效率，8通道同步实现高清图传高速传输，速率远超PSK图传；
-
可靠性： CH1~CH8全通道实现BER=0、误码数=0，接收图片与原图1:1还原，无延迟无丢帧；
-
稳定性： 8通道信号正交性完美，时域波形对齐，复杂环境下依然能抵抗干扰，传输稳如泰山；
-
兼容性：支持自定义高清图像传输，适配不同分辨率、格式，满足多样化测试需求。
bhSDR小助理总结
通过本章学习，bhSDR小助理 带您完成了8通道OFDM图传收发实验 ，实现了从 "可靠传" 到 "高速传" 的关键跨越：我们掌握了 5G 核心的OFDM调制解调技术，还验证了多通道高速协同传输的可行性。
下一期，bhSDR 小助理将带您解锁全新硬核实验 ------《单波束图传收发实验》！聚焦定向精准图传核心，吃透波束成型、定向信号收发关键逻辑，敬请期待！
