CoDeSys入门实战一起学习（二十九）：（LD）置位复位（Set/Reset）功能块：设备运行模式选择、传送带物料堵塞检测案例

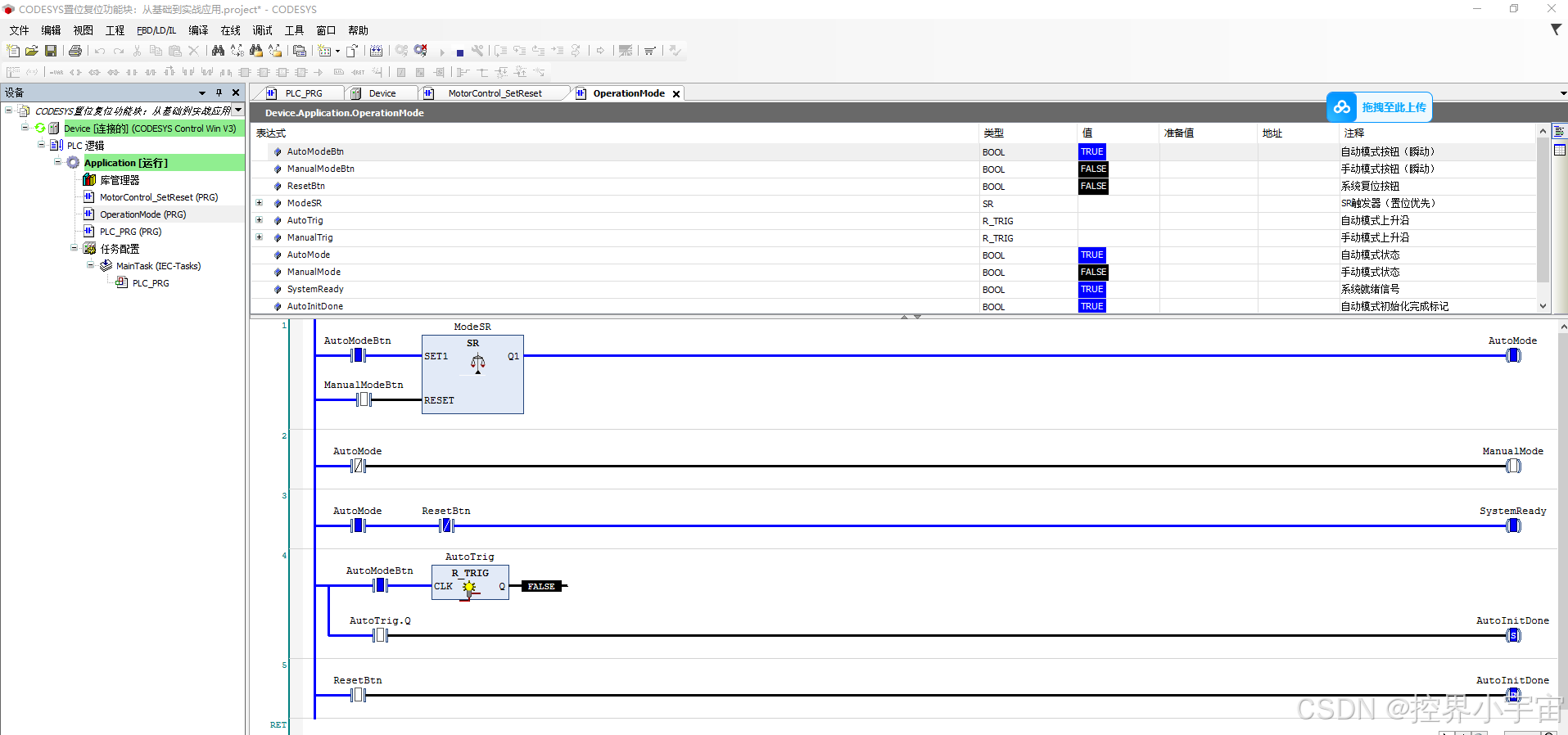

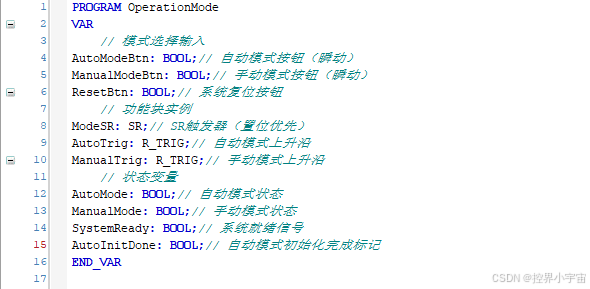

案例2：设备运行模式选择（SR触发器 + 单一置复位指令）

设备模式选择（自动/手动）需要「模式切换后保持状态，且自动模式优先」，结合SR触发器的优先级特性和单一置复位指令的简洁性实现：

关键说明：

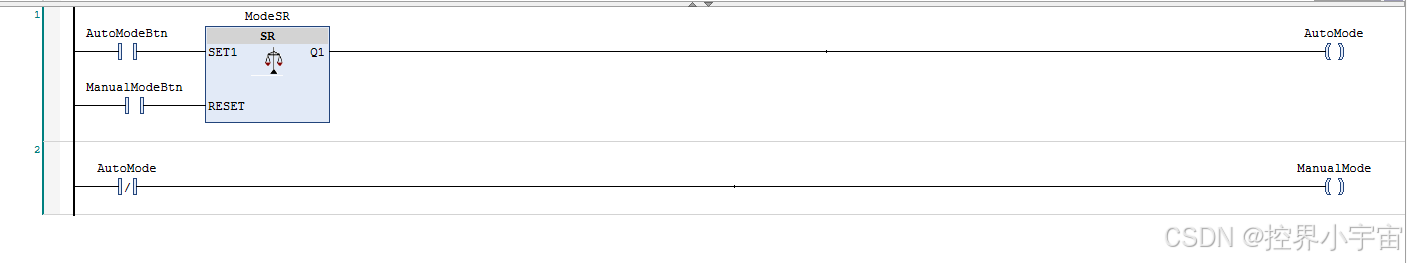

SR触发器负责模式状态的"优先锁定"，单一置复位指令负责初始化标记的"单次锁定"，分工明确；

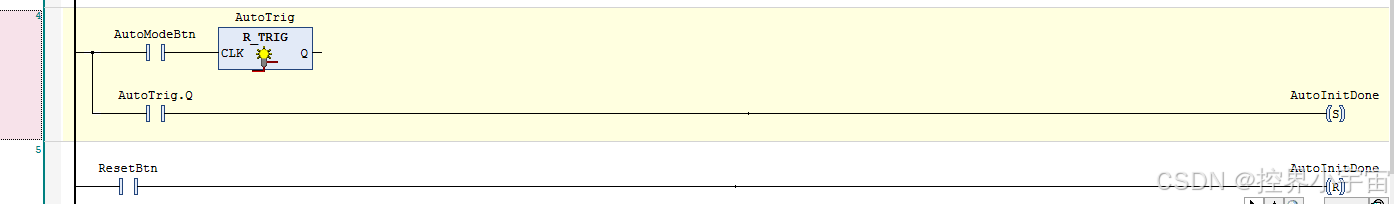

AutoInitDone通过置位指令标记初始化完成，复位指令清除标记，避免模式切换后重复执行初始化逻辑。
手动模式
自动模式

三、高级应用案例：单一置复位指令的实战场景

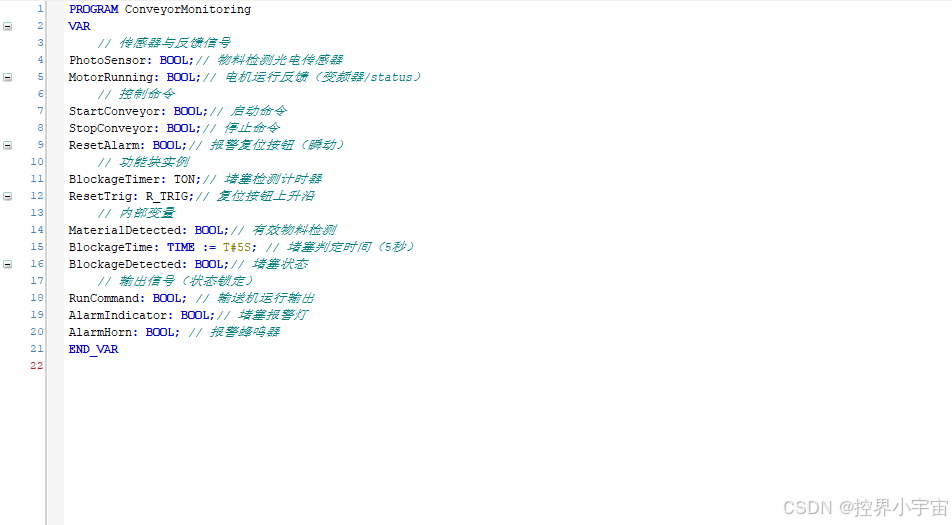

案例3：传送带物料堵塞检测（单一置复位 + 计时器）

工业传送带的堵塞检测需要「持续检测物料滞留，触发报警后锁定状态，需手动复位」，用单一置复位指令替代RS触发器，实现更灵活的报警逻辑：

|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|

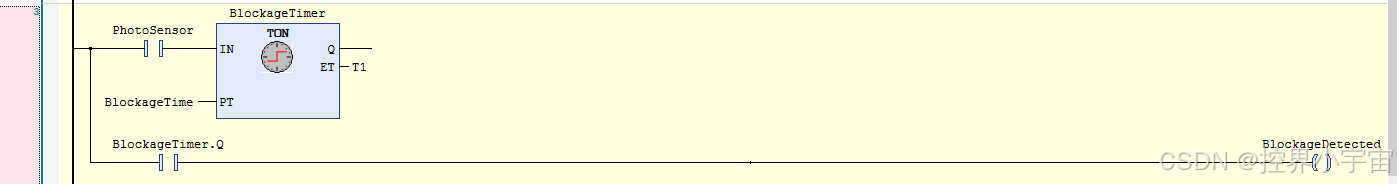

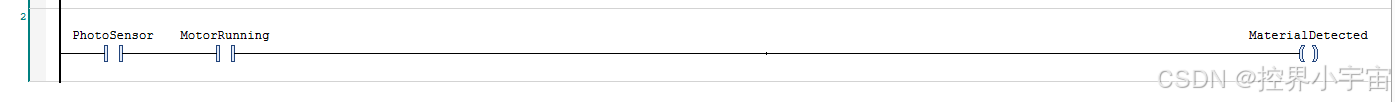

| // 1. 输送机启停控制：堵塞时自动停止 // 2. 有效物料检测：传感器触发且电机运行（排除停机状态误检） // 3. 堵塞计时：物料持续检测超过5秒判定为堵塞 // 4. 报警逻辑：单一置复位指令实现报警锁定 ResetTrig(CLK:=ResetAlarm); // 捕捉复位按钮瞬动 // 堵塞触发：置位报警（锁定状态） // 复位按钮触发：复位报警（需手动操作） |

核心设计思路：

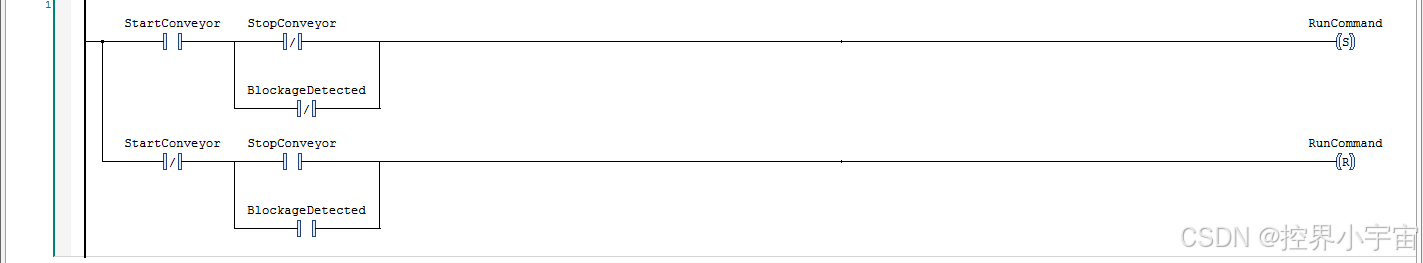

用SET RunCommand/RESET RunCommand替代RS触发器，实现输送机运行状态的灵活控制，逻辑更直观；

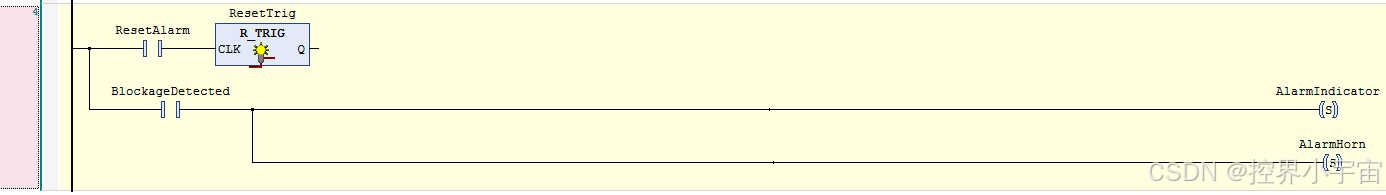

报警状态通过SET指令锁定，仅在复位按钮的上升沿（ResetTrig.Q）触发RESET指令清除，保证报警不会自动消失；

相比RS触发器，单一置复位指令可更灵活地添加额外条件（如报警等级判断、延时复位等），适配复杂的报警管理需求。

四、实战总结

核心选型原则

RS/SR触发器 ：适合有优先级要求的场景（如急停优先、自动模式优先），内置优先级逻辑，代码更规范，符合工业安全标准；
单一置复位指令 ：适合简单单条件的状态锁定（如报警标记、初始化完成标记），语法简洁，逻辑灵活；
边缘检测必配：无论使用功能块还是单一指令，瞬动按钮（如启动/停止按钮）都需搭配R_TRIG/F_TRIG，避免持续触发。

应用技巧

安全相关场景（如电机启停、急停回路）优先使用RS触发器，确保复位优先的安全逻辑；
状态标记、报警锁定等场景优先使用单一置复位指令，简化代码，提升灵活性；
复杂逻辑（如堵塞检测）可组合使用「置复位指令 + 计时器 + 边缘检测」，实现"延时判定 + 状态锁定 + 手动复位"的完整逻辑。

掌握CODESYS中置位复位功能块与单一指令的选型和组合技巧，能让PLC控制程序既符合工业安全规范，又兼顾灵活性和可读性，适配不同复杂度的工控场景。
