储能单元双向DC/DC控制的MATLAB/SIMULINK仿真探索

储能单元双向DC/DC控制 MATLAB/SIMULINK 2018b仿真模型，通过设计电压电流双闭环，实现储能变流器交流侧和直流侧的解耦控制，确保储能单元端电压变化的情况下逆变器直流侧的电压稳定不变。

在储能系统的研究与应用中，实现储能单元双向DC/DC的精准控制至关重要。今天就来聊聊基于MATLAB/SIMULINK 2018b搭建的仿真模型，看看如何通过精妙的电压电流双闭环设计，达成储能变流器交流侧和直流侧的解耦控制，进而保证在储能单元端电压变动时，逆变器直流侧电压稳如磐石。

双闭环控制思路剖析

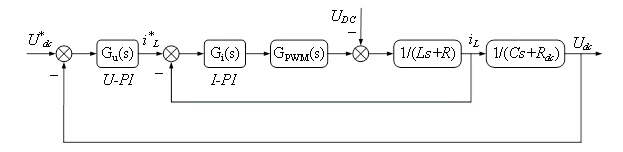

电压电流双闭环控制策略是整个系统的核心。简单来说，外环电压环负责根据设定的逆变器直流侧电压值与实际测量值的差值，来调整电流环的给定值。而内环电流环则依据这个给定值，对实际电流进行快速跟踪调节，最终实现对功率的精确控制。

MATLAB/SIMULINK 2018b仿真模型搭建

模型框架搭建

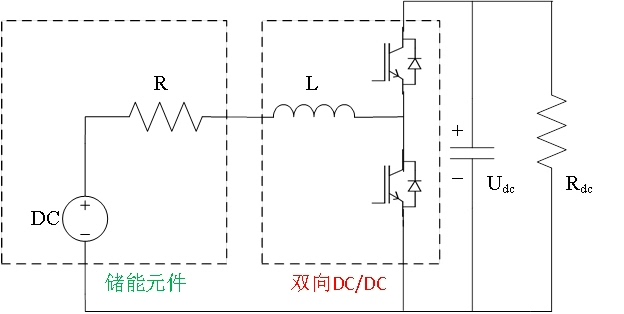

在MATLAB/SIMULINK 2018b的环境里，首先构建出整体的系统框架。这里会涉及到储能单元模块、双向DC/DC变换器模块、逆变器模块以及各类测量与反馈模块。

核心模块代码示意与分析

以电压环PI控制器为例，假设我们在S函数里实现这个功能（这里仅为示意代码，实际应用需根据具体模型调整）：

matlab 复制代码

function sys = voltagePI(t, x, u, flag, Kp, Ki)
    switch flag
        case 0
            sys = [0; 0]; % 状态变量初始值
        case 1
            sys(1) = u(1) - u(2); % 电压误差计算
            sys(2) = Kp * sys(1) + Ki * x(1); % PI控制律计算
        case 3
            sys = sys(2); % 输出控制量
        otherwise
            sys = [];
    end
end

这段代码中，u(1)是逆变器直流侧电压的设定值，u(2)是实际测量值。在flag == 1的情况下，计算出电压误差sys(1)，并通过PI控制律得出控制量sys(2)。flag == 3时，将这个控制量输出给后续模块使用。

电流环PI控制器的代码思路与之类似，只不过输入量变成了电流的设定值与实际测量值，这里不再赘述。

实现解耦控制与电压稳定

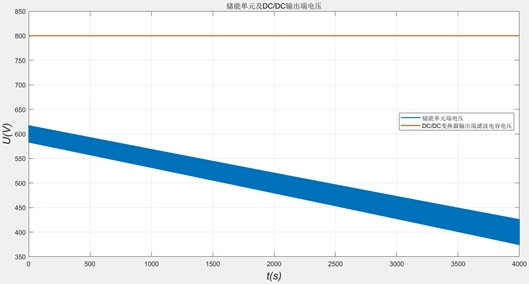

通过双闭环控制，交流侧和直流侧实现了解耦。在储能单元端电压因为充放电等因素发生变化时，电压环会迅速响应，调整电流环给定值，电流环紧跟变化对电流进行调节，使得逆变器直流侧的电压始终稳定在设定值附近。

例如，当储能单元端电压突然降低，电压环检测到逆变器直流侧电压下降，立即增大电流环的给定值。电流环快速动作，使得变换器输出电流增加，从而补充功率，稳定逆变器直流侧电压。

总的来说，基于MATLAB/SIMULINK 2018b搭建的这个仿真模型，通过电压电流双闭环控制策略，成功实现了储能变流器交流侧和直流侧的解耦控制以及逆变器直流侧电压的稳定，为储能系统的进一步研究和实际应用提供了坚实的理论与仿真基础。感兴趣的小伙伴不妨自己动手在软件里搭建试试，相信会有更多的收获！
