23、MCU 上电复位(POR)电路

MCU 上电复位(POR)电路

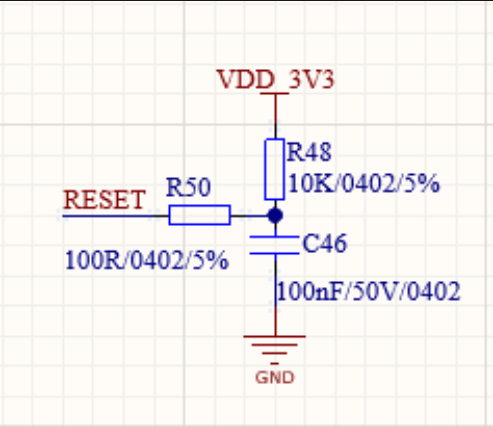

这个电路是典型的RC 上电复位 + 外部复位兼容电路,核心功能是在设备上电时自动触发 MCU 复位,并支持外部复位信号输入,确保 MCU 启动时处于稳定状态。


一、核心元件作用拆解

元件 作用说明
R48(10KΩ) 上拉电阻,默认将复位节点拉至 3.3V 高电平(MCU 复位通常为低电平有效,因此高电平代表正常运行状态);同时与 C46 组成 RC 充电网络,决定复位持续时间。
C46(100nF) 储能电容,上电时通过 R48 充电,使复位节点在开机初期保持低电平,触发 MCU 复位;时间常数由 R48 和 C46 共同决定。
R50(100Ω) 隔离限流电阻,连接 MCU 的RESET引脚与 RC 复位网络,防止 MCU 引脚的输入电容干扰 RC 时间常数,同时保护引脚避免外部复位信号的电流冲击。
VDD_3V3 3.3V 电源,为复位电路供电。

二、核心工作原理

电路通过RC 充电延迟实现上电复位,并兼容外部复位信号,分三个阶段:

1. 上电复位阶段(开机瞬间)

  • VDD_3V3 刚接通时,C46 两端电压不能突变,复位节点(R48 与 C46 的连接点)初始为 0V。
  • 低电平通过 R50 传递到 MCU 的RESET引脚,触发复位(MCU 复位通常为低电平有效)。
  • C46 通过 R48 充电,时间常数 ,实际复位持续时间由 MCU 的复位检测阈值决定(通常要求低电平持续 5~10ms,该参数可适配多数 MCU)。

2. 正常运行阶段

  • C46 充满电后,复位节点被 R48 拉至 3.3V 高电平,RESET引脚为高电平,MCU 进入正常运行状态。
  • 静态电流仅 ,功耗极低,适合电池供电设备。

3. 外部复位阶段

  • 当外部电路(如手动复位按钮)拉低RESET引脚时,低电平通过 R50 向 C46 放电,使复位节点电压降低,再次触发复位。
  • 放电完成后,C46 重新通过 R48 充电,恢复正常运行状态。

三、设计要点解读

  1. RC 时间常数匹配10KΩ+100nF 的时间常数为 1ms,可满足多数 MCU 的复位检测要求(通常需低电平持续≥5ms,实际中该参数可通过调整电容值优化,如换为 1μF 电容可使复位时间延长至 10ms)。

  2. 隔离电阻的必要性R50(100Ω)隔离了 MCU 引脚与 RC 网络,避免 MCU 引脚的输入电容改变 RC 时间常数,同时防止外部复位信号的大电流冲击 MCU 引脚。

  3. 复位电平兼容性电路输出低电平复位、高电平运行,完全兼容绝大多数 MCU 的复位逻辑(如 STM32、51 单片机等均为低电平复位)。


四、典型应用场景

该电路是嵌入式设备的标准配置,常见于:

  • 单片机开发板、工业控制设备的上电复位;
  • 便携设备的电源复位(确保电池上电时 MCU 稳定启动);
  • 需支持手动复位的设备(可在RESET引脚外接复位按钮)。
