对于精密加工的机床设备，HMI是操作员洞察加工过程、保障加工精度的 "数字之眼" 和 "智能顾问" 。其设计重在将复杂的数控代码和机器状态，转化为直观易懂的视觉信息，并能在出现问题时提供精准的决策支持。

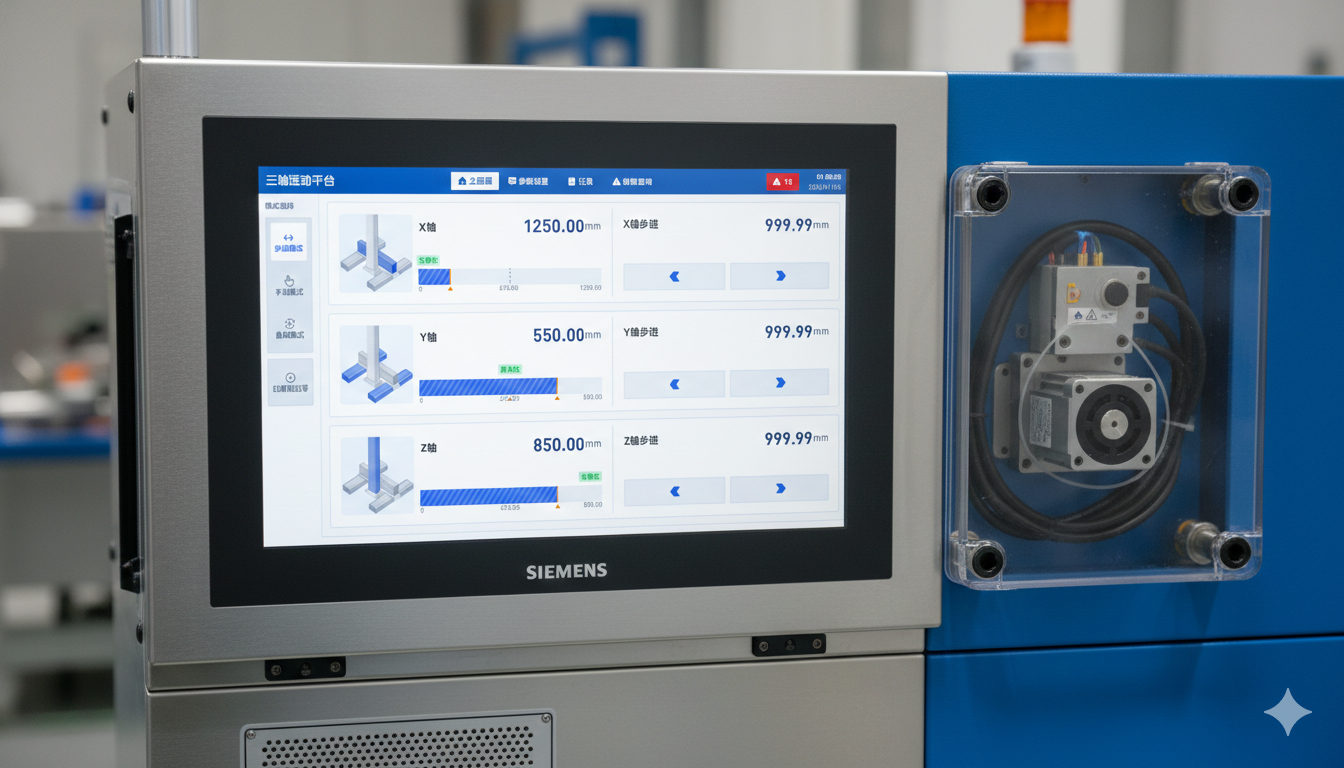

加工参数的可视化呈现
界面采用科学的分区布局：
-
左侧 - 实时加工区：核心区域采用动态3D图形，实时模拟显示刀具路径、工件模型以及当前的加工位置。关键动态参数如主轴转速(S)、进给速度(F)、切削深度以数字标签形式悬浮在对应刀具或轴线上，一目了然。
-
右侧 - 参数设置与清单区：以表格形式清晰列出加工程序段、刀具补偿值、工件坐标系偏置等所有可设置参数。修改任何数值，左侧的3D模拟图会实时预览变动可能带来的效果，实现 "所见即所得" 的编程与调整。
-
底部 - 质量监控区：通过实时趋势图连续显示关键质量指标，如"主轴振动幅度"、"加工尺寸误差"。一旦误差接近公差带上下限，该区域会提前标黄预警；若超差，则立即标红并发出警报，实现预测性质量控制。
故障诊断的智能化特色
-
分级告警：系统将故障分为 "致命"、"严重"、"一般" 等级别。致命故障（如碰撞、主轴过载）强制全屏弹窗，阻断一切其他操作；一般警告（如气压不足）则以顶部通知条显示，不影响当前加工监控。
-
数据关联分析：点击任何故障信息，可直接跳转至 "诊断详情页" 。该页面不仅显示故障代码和描述，更会联动展示故障发生前后相关传感器（如主轴电流、导轨温度、润滑油压）的数据曲线图，帮助技术人员快速定位是电气问题、机械问题还是工艺参数问题。
- 集成维修知识库：系统内置经过标准化的维修手册。针对常见故障，提供图文并茂甚至视频演示的拆装步骤、注意事项和标准工时，可辅助初级维修人员作业，也可作为高级人员的快速提醒。
应用价值
某精密加工车间应用此界面后，操作员设置和验证加工参数的时间缩短了40%。当设备发生故障时，平均诊断时间从原来的1小时以上减少到15分钟以内。由于监控和预警能力的提升，加工废品率下降了30%，显著提升了设备综合效率(OEE)。
