基于CODESYS开发的多轴运动控制程序框架将逻辑和运动控制分开，通过封装单轴控制功能块来操作...

基于CODESYS开发的多轴运动控制程序框架将逻辑和运动控制分开，通过封装单轴控制功能块来操作该功能块，包括归零、点动、相对定位、绝对定位、设置当前位置、伺服模式切换等功能。程序框架由主程序按照状态调用，包括归零模式、手动模式、自动模式和故障模式。程序状态的跳转已经完成，只需要根据具体的工艺要求执行所需的动作。变量的声明和地址规划严格按照C++的标准定义，可以帮助开发者快速完成多轴运动控制程序的开发。

拆解工业控制系统的黑盒子时，总会发现那些真正好用的运动控制框架都藏着个秘密------它们像乐高积木一样把逻辑层和硬件层彻底分离。咱们今天要聊的这个CODESYS多轴框架，直接把单轴控制做成了即插即用的功能块，这招简直就像给机械手装上了自动驾驶模块。

先看这个轴控制功能块的接口定义，这玩意儿活脱脱就是个轴控瑞士军刀：

st 复制代码

FUNCTION_BLOCK FUN_BLOCK_AxisControl
VAR_INPUT
    bEnable : BOOL;       // 使能信号
    fPosition : REAL;     // 位置指令
END_VAR
VAR_OUTPUT
    qActualPos : REAL;    // 实际位置反馈
    iStatus : INT;        // 轴状态码
END_VAR
METHOD Home : BOOL        // 归零动作
    // 这里藏着伺服回零的九种武艺
    // 包括限位触发、原点开关捕获等骚操作
END_METHOD

METHOD Jog : VOID         // 点动模式
    VAR_INPUT
        fVelocity : REAL := 10.0;  // 默认速度10mm/s
    END_VAR
    // 速度环和位置环的丝滑切换逻辑
END_METHOD

这个功能块里最妙的是把伺服模式切换做成了隐式操作。当调用Jog方法时自动切到速度环，执行定位指令时切到位置环，完全不用手动切换控制模式------这可比某些需要手动切模式的系统智能多了。

主程序的CASE结构就像交通指挥中心，四个模式状态玩得飞起：

st 复制代码

CASE g_CurrentMode OF
    MODE_HOMING:
        FOR i:=0 TO AXIS_COUNT DO
            Axis[i].Home();
            IF Axis[i].iStatus = 16#8000 THEN
                // 归零完成切手动模式
                g_CurrentMode := MODE_MANUAL;
            END_IF
        END_FOR

    MODE_AUTO:
        // 这里可以塞入工艺配方
        // 比如这种魔鬼步伐：
        Axis[0].MoveAbsolute(100.0, 50.0); // 50mm/s速度到100mm位置
        Axis[1].MoveRelative(30.0);
        WAIT UNTIL ALL_AXES_READY;

    MODE_FAULT:
        // 异常处理比正事还重要
        FOR i:=0 TO AXIS_COUNT DO
            IF Axis[i].iStatus.ERROR THEN
                LogError(i, Axis[i].iStatus);
            END_IF
        END_FOR
END_CASE

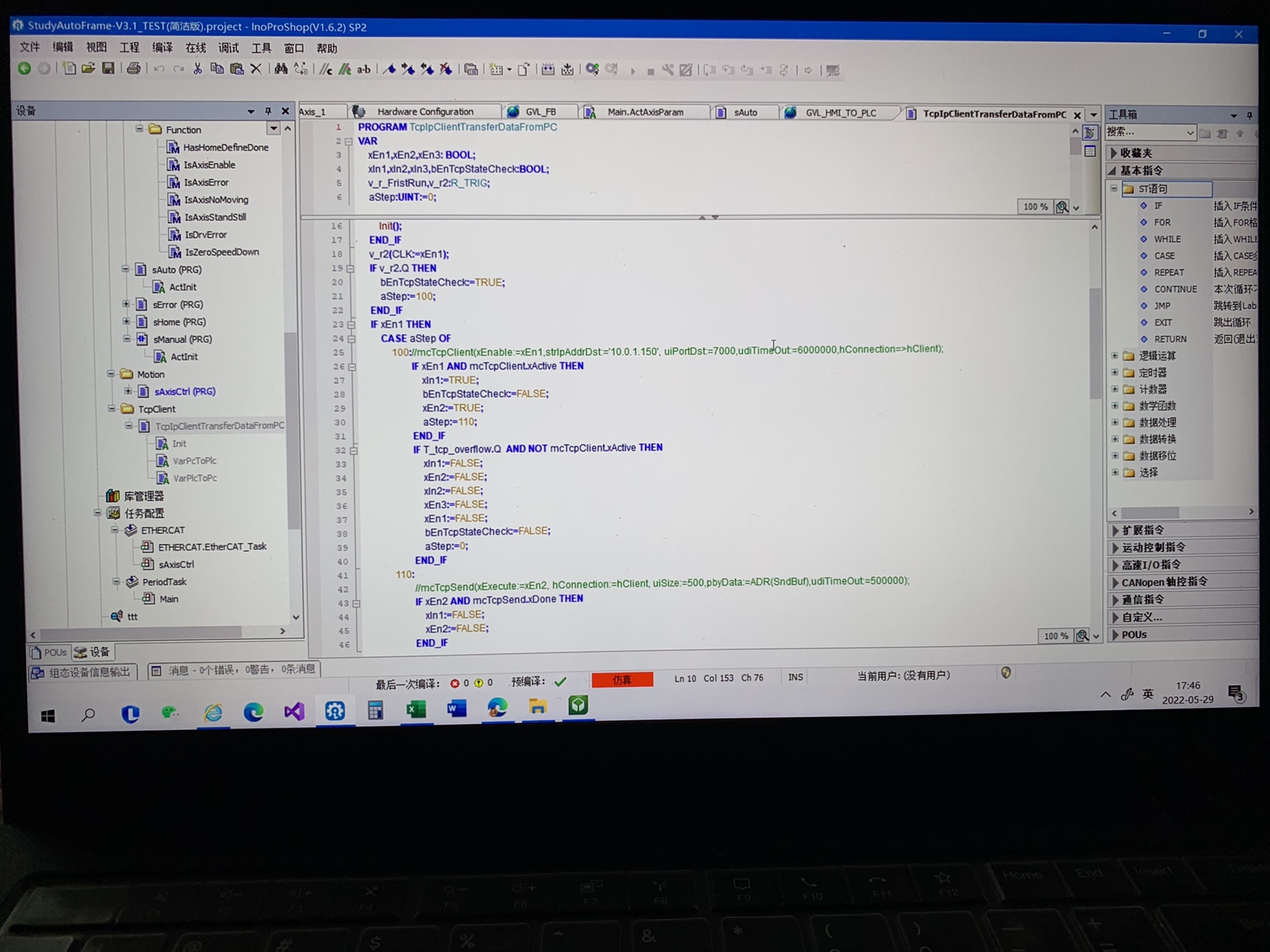

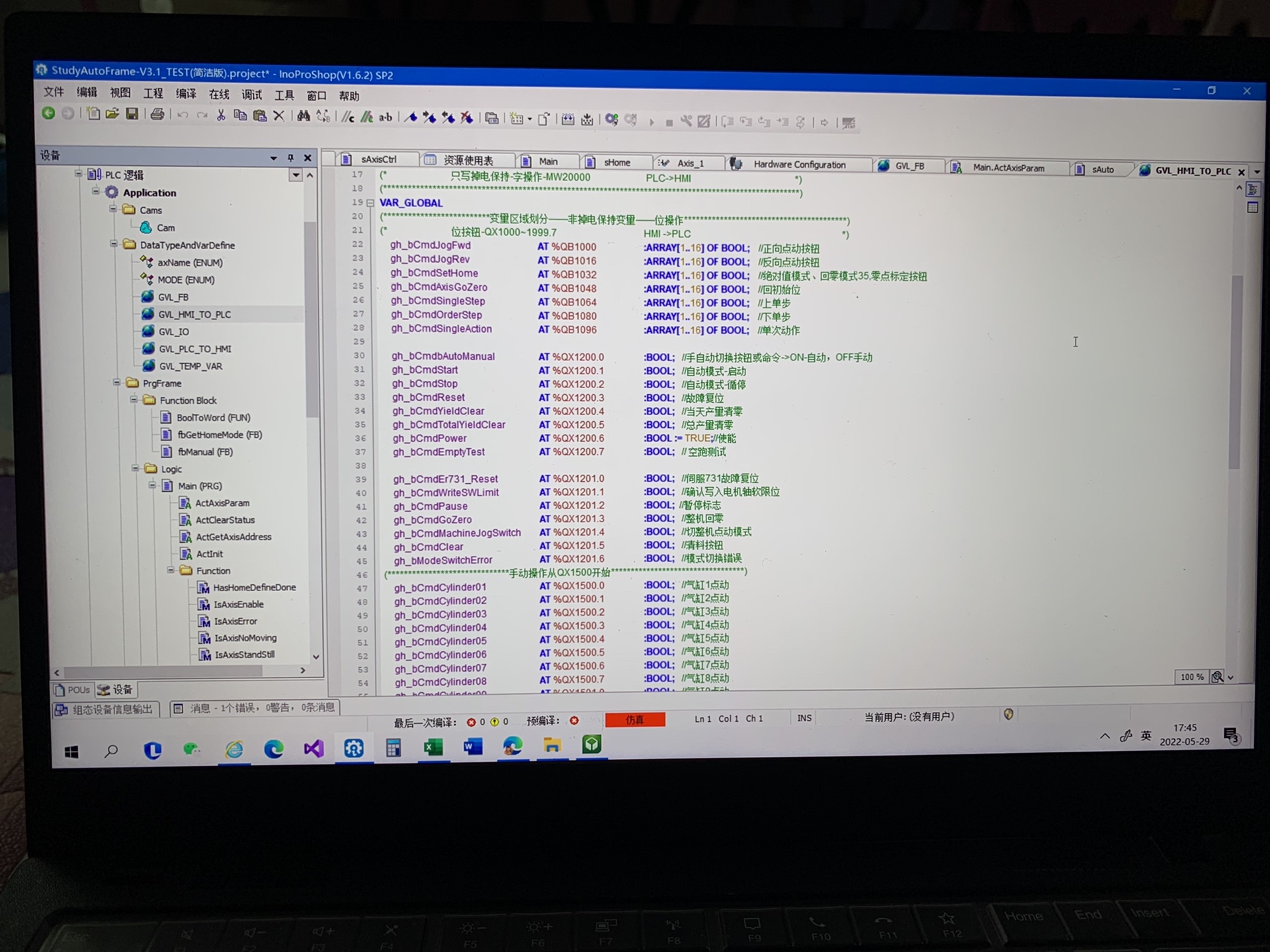

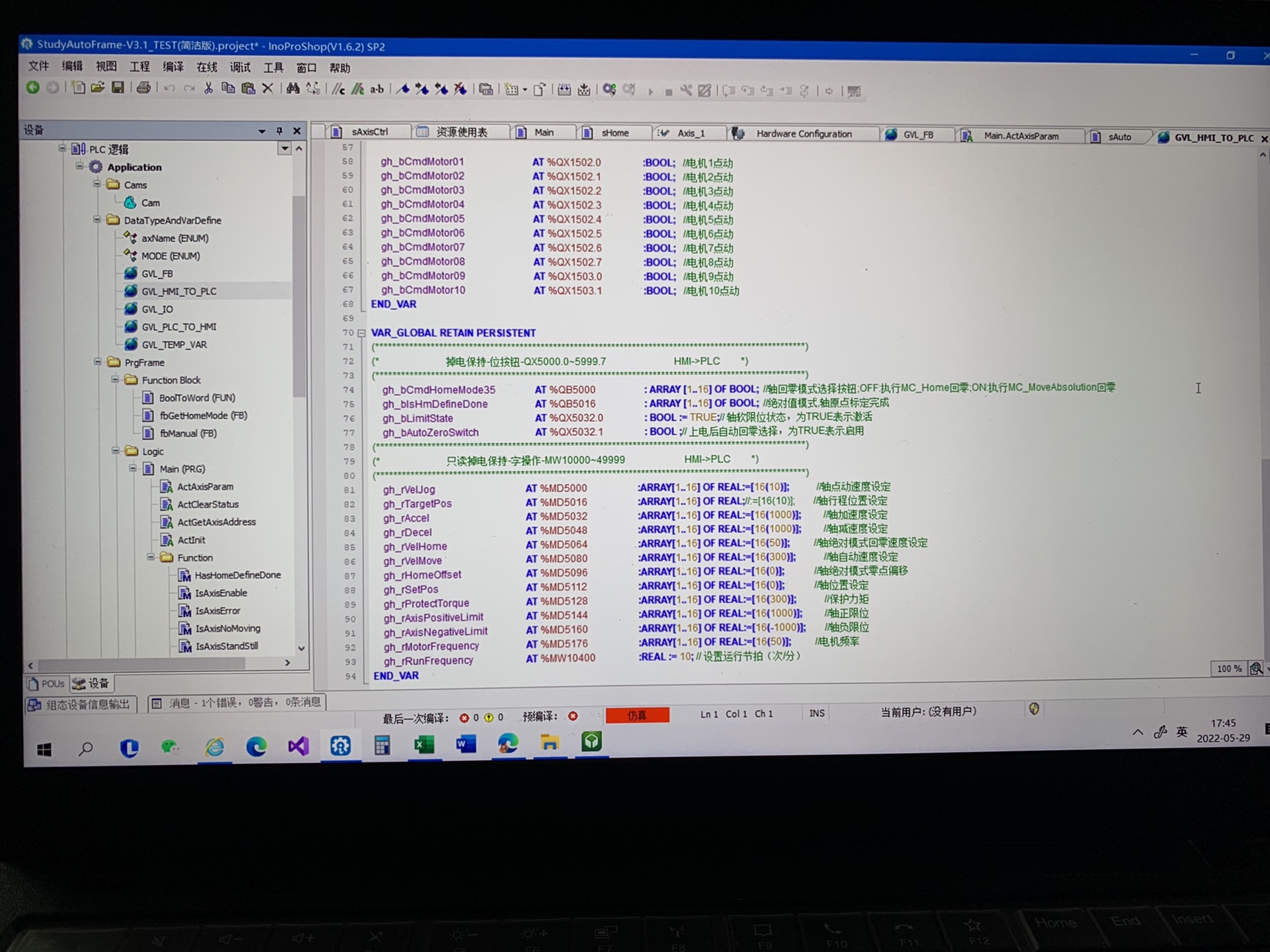

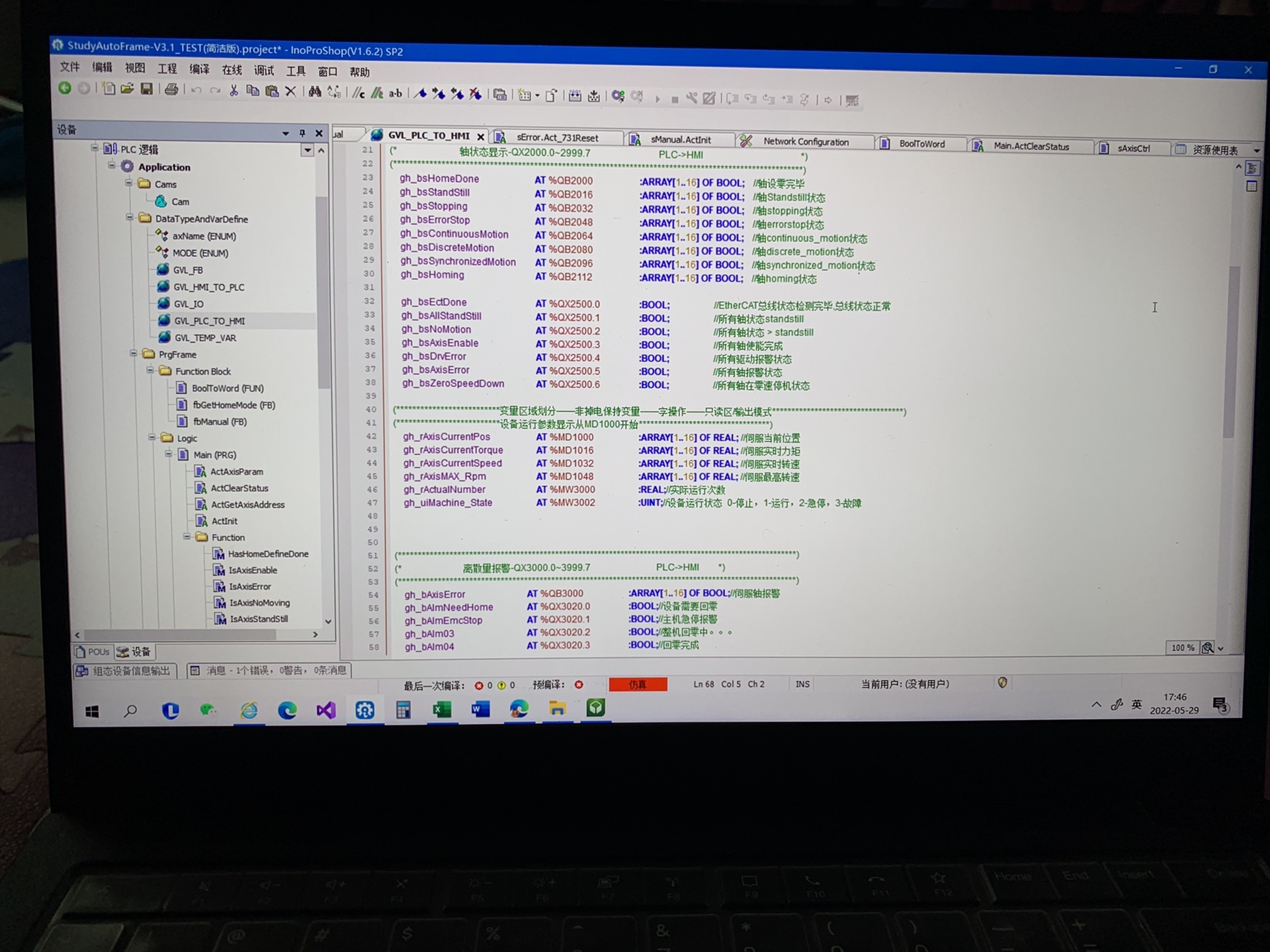

变量命名规范是容易被忽视的重头戏。用C++风格的前缀法则，比如输入信号用i开头，输出用q开头，中间变量用m打头。举个栗子：

st 复制代码

TYPE stAxisStatus : STRUCT
    i402State : WORD;     // 符合CiA402的状态字
    qActualPos : LREAL;    // 双精度位置反馈
    mTargetPos : LREAL;    // 内部计算的目标值
END_STRUCT

这套命名法在调试时简直救命------当看到某个i开头的变量异常，直接锁定是外部信号问题；q开头异常则重点检查程序逻辑，这比乱糟糟的变量名省下至少三成调试时间。

实战中还有几个骚操作：

把加减速时间、软限位等参数封装成结构体数组，通过指针传递到各轴实例，修改参数时不用重新编译整个程序
利用CODESYS的Trace功能录制运动曲线，配合MATLAB做频谱分析
异常恢复时先切到位控模式再执行复位，避免直接上使能导致飞车

最后说个血泪教训：千万别在自动模式里直接调用Home方法！正确的姿势应该是先切到归零模式，等所有轴准备好后再触发归零动作。曾经有个项目因此导致机械臂跳起霹雳舞，那场面简直不要太美...
