一、网关介绍

1.1 问题

之前的文章，我们通过Eureka, Nacos解决了服务注册, 服务发现的问题, 使用Spring CloudLoadBalance解决了负载均衡的问题, 使用OpenFeign解决了远程调用的问题.

但是当前所有微服务的接口都是直接对外暴露的, 可以直接通过外部访问. 为了保证对外服务的安全性,服务端实现的微服务接口通常都带有⼀定的权限校验机制. 由于使用了微服务, 原本⼀个应⽤的的多个模块拆分成了多个应用, 我们不得不实现多次校验逻辑. 当这套逻辑需要修改时, 我们需要修改多个应用, 加重了开发人员的负担.

针对以上问题, ⼀个常用的解决方案是使用API网关.

比如企业管理

外部人员去公司办理业务, 公司需要先核实对⽅的⾝份再去进⾏办理.

最开始只有⼀个员⼯, 这个员工核实之后直接办理即可. (单体架构)

随着公司的发展, 划分了多个部们, 每个部门负责的事情不同, 每个部门都需要先核实对方的身份再进行办理. (微服务架构)

这个流程存在⼀些问题:

1 . 办事效率低

2 . 增加了员工的工作流程

我们对此进行改进, 设立前台, 统⼀由前台来进行身份的校验. 前台⾝份校验通过后, 其他部门就设置信任, 直接办理.。

1.2 什么是API网关

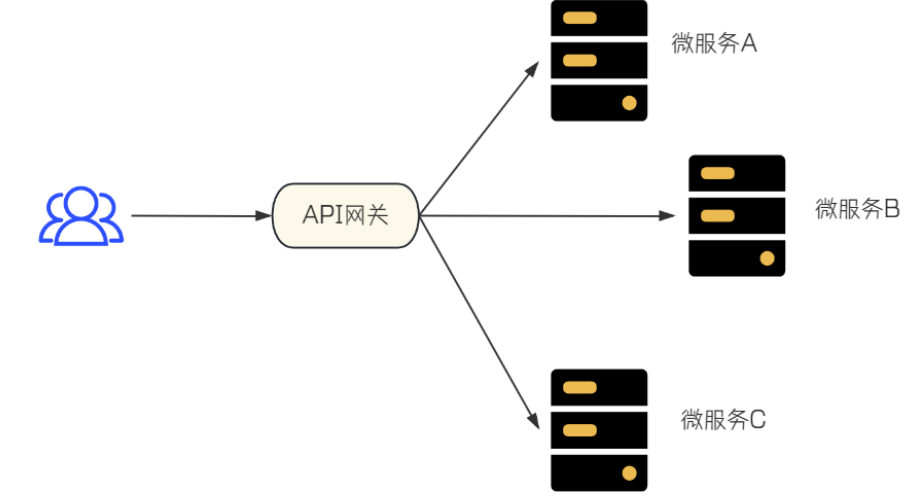

API网关(简称网关)也是⼀个服务, 通常是后端服务的唯⼀入口. 它的定义类似设计模式中的Facade模式(门⾯模式, 也称外观模式). 它就类似整个微服务架构的门面, 所有的外部客户端访问, 都需要经过它来进行调度和过滤.

网关核心功能:

权限控制: 作为微服务的入口, 对用户进行权限校验, 如果校验失败则进行拦截

动态路由: ⼀切请求先经过网关, 但网关不处理业务,而是根据某种规则, 把请求转发到某个微服务

负载均衡: 当路由的目标服务有多个时, 还需要做负载均衡

限流: 请求流量过高时,按照网关中配置微服务能够接受的流量进行放行, 避免服务压力过大

1.3 常见网关实现

业界常用的网关方式有很多, 技术方案也较成熟, 其中不乏很多开源产品, 比如Nginx, Kong, Zuul,Spring Cloud Gateway等. 下面介绍两种常见的网关方案.

Zuul

Zuul 是 Netflix 公司开源的⼀个API网关组件, 是Spring Cloud Netflix 子项目的核心组件之⼀，它可以和 Eureka、Ribbon、Hystrix 等组件配合使用.

在Spring Cloud Finchley正式版之前, Spring Cloud推荐的网关是Netflix提供的Zuul(此处指Zuul 1.X).

然而Netflix在2018年宣布⼀部分组件进入维护状态, 不再进行新特性的开发. 这部分组件中就包含Zuul.

Spring Cloud Gateway

Spring Cloud Gateway 是Spring Cloud的⼀个全新的API网关项目, 基于Spring + SpringBoot等技术开发, 目的是为了替换掉Zuul. 旨在为微服务架构提供⼀种简单而有效的途径来转发请求, 并为他们提供横切关注点, 比如: 安全性, 监控/指标和弹性.

在性能方面, 根据官方提供的测试报告, Spring Cloud Gateway的RPS(每秒请求数)是Zuul的1.6倍.

二、Spring Cloud Gateway

2.1 快速上手

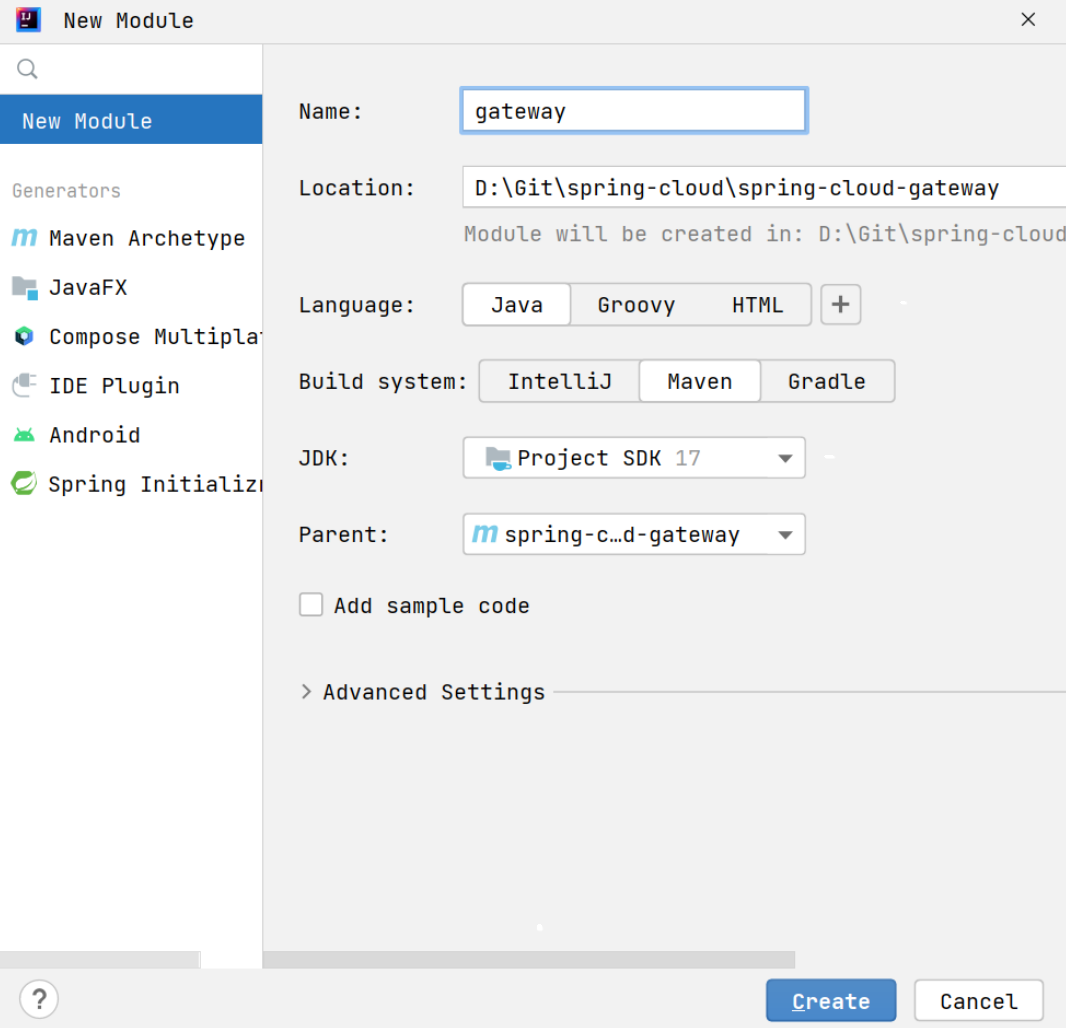

2.1.1 创建网关项目

2.1.2 引入网关依赖

java 复制代码

<!--⽹关-->
<dependency>
 <groupId>org.springframework.cloud</groupId>
 <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>
<!--基于nacos实现服务发现依赖-->
<dependency>
 <groupId>com.alibaba.cloud</groupId>
 <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>
<!--负载均衡-->
<dependency>
 <groupId>org.springframework.cloud</groupId>
 <artifactId>spring-cloud-starter-loadbalancer</artifactId>
</dependency>

2.1.3 编写启动类

java 复制代码

@SpringBootApplication
 public class GatewayApplication {
  	public static void main(String[] args) {
   		SpringApplication.run(GatewayApplication.class, args);
  	}
 }

2.1.4 添加Gateway的路由配置

创建application.yml文件, 添加如下配置：

java 复制代码

server:
 port: 10030 # ⽹关端⼝
spring:
 application:
  name: gateway # 服务名称
 cloud:
  nacos:
   discovery:
    server-addr: 110.41.51.65:10020
   gateway:
    routes: # ⽹关路由配置
     - id: product-service #路由ID, ⾃定义, 唯⼀即可
      uri: lb://product-service #⽬标服务地址
      predicates: #路由条件
       - Path=/product/##
     - id: order-service
       uri: lb://order-service
      predicates:
       - Path=/order/**

配置字段说明:

• id : 子定义路由ID, 保持唯⼀

• uri: 目标服务地址, 支持普通URI 及 lb://应用注册服务名称 . lb表示负载均衡, 使用 lb:// 方式表示从注册中心获取服务地址.

• predicates: 路由条件,根据匹配结果决定是否执⾏该请求路由, 上述代码中, 我们把符合Path规则的⼀切请求, 都代理到uri参数指定的地址.

通过网关服务访问order-service的URL：http://127.0.0.1:10030/order/1

2.2 Route Predicate Factories

2.2.1 Predicate

Predicate是Java 8提供的⼀个函数式编程接口, 它接收⼀个参数并返回⼀个布尔值, 用于条件过滤, 请求参数的校验.

java 复制代码

@FunctionalInterface
public interface Predicate<T> {
   boolean test(T t);
   //...
}

代码演示:

定义⼀个Predicate

java 复制代码

class StringPredicate implements Predicate<String>{
   @Override
   public boolean test(String str) {
     return str.isEmpty();
   }
}

使用这个Predicate

java 复制代码

 public class PredictTest {
   public static void main(String[] args) {
     Predicate<String> predicate = new StringPredicate();
     System.out.println(predicate.test(""));
     System.out.println(predicate.test("bite666"));
   }
 }

Predicate的其他写法
1）内置函数

java 复制代码

public class PredictTest {
        public static void main(String[] args) {
            Predicate<String> predicate = new Predicate<String>() {
                @Override
                public boolean test(String s) {
                    return s.isEmpty();
                }
            };
            System.out.println(predicate.test(""));
            System.out.println(predicate.test("bite666"));
        }
    }

lambda写法：

java 复制代码

public class PredictTest {
        public static void main(String[] args) {
            Predicate<String> predicate = s -> s.isEmpty();
            System.out.println(predicate.test(""));
            System.out.println(predicate.test("bite666"));
        }
    }

Predicate predicate = s -> s.isEmpty(); 也可以写成

Predicate isEmpty = String::isEmpty;

Predicate 的其他方法

• isEqual(Object targetRef) :比较两个对象是否相等,参数可以为Null

• and(Predicateother): 短路与操作,返回⼀个组成Predicate

• or(Predicate other):短路或操作,返回⼀个组成Predicate

• test(T t) :传入⼀个Predicate参数,用来做判断

• negate() :返回表示此Predicate逻辑否定的Predicate

2.2.2 Route Predicate Factories

Route Predicate Factories (路由断言工厂, 也称为路由谓词工厂, 此处谓词表示⼀个函数), 在Spring Cloud Gateway中, Predicate提供了路由规则的匹配机制.我们在配置文件中写的断言规则只是字符串, 这些字符串会被Route Predicate Factory读取并处理, 转变为路由判断的条件.

比如前面章节配置的 Path=/product/** , 就是通过Path属性来匹配URL前缀是 /product 的请求.这个规则是由org.springframework.cloud.gateway.handler.predicate.PathRoutePredicateFactory 来实现的.Spring Cloud Gateway 默认提供了很多Route Predicate Factory, 这些Predicate会分别匹配HTTP请求的不同属性, 并且多个Predicate可以通过and逻辑进行组合.

具体可以参考相关网站：Spring Cloud Gateway

2.2.3 代码演示

添加Predicate规则
在application.yml中添加如下规则

java 复制代码

spring:
 cloud:
  gateway:
   routes: # ⽹关路由配置
    - id: product-service #路由ID, ⾃定义, 唯⼀即可
     uri: lb://product-service #⽬标服务地址
     predicates: #路由条件
      - Path=/product/##
      - After=2026-01-01T00:00:00.000+08:00[Asia/Shanghai]

这样我们可以通过修改时间访问限制，发现只有在时间限制范围内的请求可以通过。

2.3 Gateway Filter Factories(网关过滤器工厂)

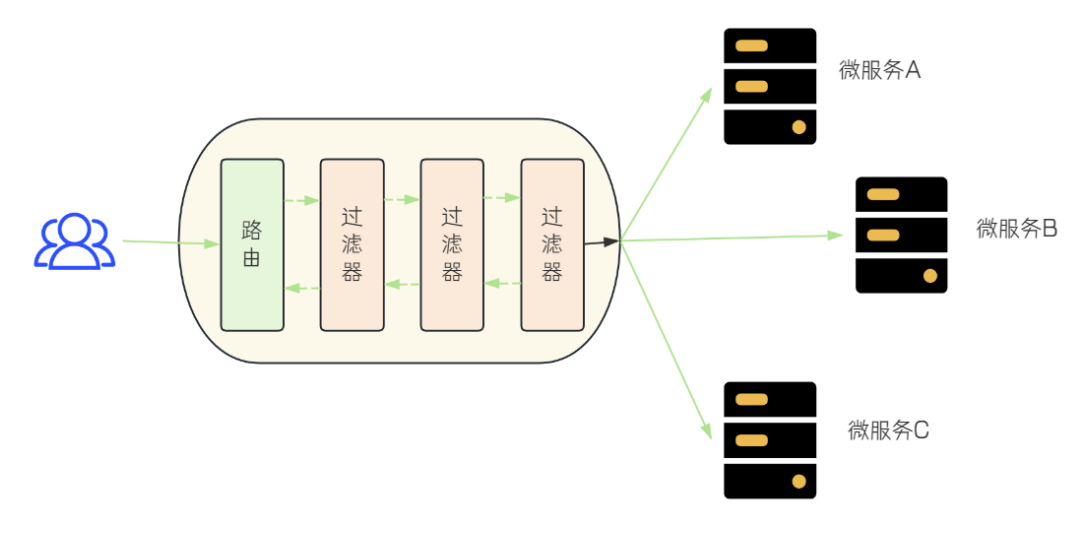

Predicate决定了请求由哪⼀个路由处理, 如果在请求处理前后需要加⼀些逻辑, 这就是Filter(过滤器)的作用范围了.

Filter分为两种类型: Pre类型和Post类型.

Pre类型过滤器: 路由处理之前执行(请求转发到后端服务之前执行), 在Pre 类型过滤器中可以做鉴权, 限流等.

Post类型过滤器: 请求执行完成后, 将结果返回给客户端之前执行

Spring Cloud Gateway 中内置了很多Filter, 用于拦截和链式处理web请求. 比如权限校验, 访问超时等设定.

Spring Cloud Gateway从作用范围上, 把Filter可分为GatewayFilter 和GlobalFilter.

GatewayFilter: 应用到单个路由或者⼀个分组的路由上.

GlobalFilter: 应用到所有的路由上, 也就是对所有的请求生效.

2.3.1 GatewayFilter

GatewayFilter 同 Predicate 类似, 都是在配置文件 application.yml 中配置，每个过滤器的逻辑都是固定的. 比如 AddRequestParameterGatewayFilterFactory 只需要在配置文件中写 AddRequestParameter , 就可以为所有的请求添加一个参数, 我们先通过⼀个例子来演示GatewayFilter如何使用

快速上手：

java 复制代码

server:
 port: 10030 # ⽹关端⼝
spring:
 application:
  name: gateway # 服务名称
 cloud:
  nacos:
   discovery:
    server-addr: 110.41.51.65:10020
  gateway:
   routes: # ⽹关路由配置
    - id: product-service #路由ID, ⾃定义, 唯⼀即可
      uri: lb://product-service #⽬标服务地址
      predicates: #路由条件
       - Path=/product/##
       - After=2024-01-01T00:00:00.000+08:00[Asia/Shanghai]
      filters:
       - AddRequestParameter=userName, bite
    - id: order-service
      uri: lb://order-service
      predicates:
       - Path=/order/**

该filter只添加在了 product-service 路由下, 因此只对 product-service 路由生效, 也就是对 /product/** 的请求生效.

2 . 接收参数并打印

在 product-service 服务中接收请求的参数,并打印出来

java 复制代码

@RequestMapping("/product")
    @RestController
    public class ProductController {
        @Autowired
        private ProductService productService;
        @RequestMapping("/{productId}")
        public ProductInfo getProductById(@PathVariable("productId") Integer
                                                  productId, String userName) {
            System.out.println("收到请求,Id:" + productId);
            System.out.println("userName:" + userName);
            return productService.selectProductById(productId);
        }
    }

GatewayFilter说明：

Spring Cloud Gateway提供了的Filter非常多,具体网站网址：网站

大家可以细化学习。

Default Filters

前⾯的filter添加在指定路由下, 所以只对当前路由生效, 若需要对全部路由⽣效, 可以使用spring.cloud.gateway.default-filters 这个属性需要⼀个filter的列表.

配置举例:

java 复制代码

spring:
 cloud:
 gateway:
  default-filters:
  - AddResponseHeader=X-Response-Default-Red, Default-Blue
  - PrefixPath=/httpbin

2.3.2 GlobalFilter

GlobalFilter是Spring Cloud Gateway中的全局过滤器, 它和GatewayFilter的作用是相同的.GlobalFilter 会应用到所有的路由请求上, 全局过滤器通常用于实现与安全性, 性能监控和日志记录等相关的全局功能.

Spring Cloud Gateway 内置的全局过滤器也有很多, 比如:

• Gateway Metrics Filter: 网关指标, 提供监控指标

• Forward Routing Filter: 用于本地forword, 请求不转发到下游服务器

• LoadBalancer Client Filter: 针对下游服务, 实现负载均衡.

• ...

更多过滤器参考: 网址

快速上手

添加依赖

java 复制代码

<dependency>
 <groupId>org.springframework.boot</groupId>
 <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

添加配置

java 复制代码

spring:
 cloud:
  gateway:
   metrics:
    enabled: true
management:
 endpoints:
  web:
   exposure:
    include: "*"
 endpoint:
  health:
   show-details: always
  shutdown:
   enabled: true

http://127.0.0.1:10030/actuator, 显示所有监控的信息链接

2.4 过滤器执行顺序

⼀个项目中, 既有GatewayFilter, 又有 GlobalFilter时, 执行的先后顺序是什么呢?

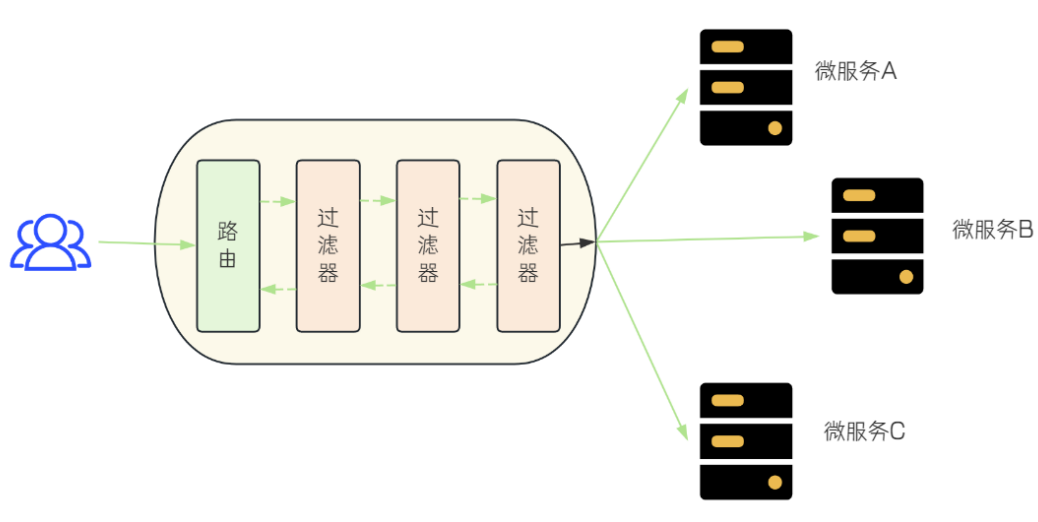

请求路由后, 网关会把当前项目中的GatewayFilter和GlobalFilter合并到⼀个过滤器链(集合)中, 并进行排序, 依次执行过滤器

每⼀个过滤器都必须指定⼀个int类型的order值, 默认值为0, 表示该过滤的优先级. order值越小，优先级越高，执行顺序越靠前.

• Filter通过实现Order接口或者添加@Order注解来指定order值.

• Spring Cloud Gateway提供的Filter由Spring指定. 用户也可以自定义Filter, 由用户指定.

• 当过滤器的order值⼀样时, 会按照 defaultFilter > GatewayFilter > GlobalFilter的顺序执行.

2.5 自定义过滤器

Spring Cloud Gateway提供了过滤器的扩展功能, 开发者可以根据实际业务来自定义过滤器, 同样自定义过滤器也支持GatewayFilter 和 GlobalFilter两种.

2.5.1 ⾃定义GatewayFilter

自定义GatewayFilter, 需要去实现对应的接口 GatewayFilterFactory , Spring Boot 默认帮我们实现的抽象类是 AbstractGatewayFilterFactory , 我们可以直接使用

2.5.1.1 定义GatewayFilter

java 复制代码

 	@Slf4j
    @Service
    public class CustomGatewayFilterFactory extends
            AbstractGatewayFilterFactory<CustomGatewayFilterFactory.CustomConfig>
            implements Ordered {
        public CustomGatewayFilterFactory() {
            super(CustomConfig.class);
        }

        @Override
        public GatewayFilter apply(CustomConfig config) {
            /**
             * Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain
             chain)
             * ServerWebExchange: HTTP请求-响应交互的契约, 提供对HTTP请求和响应的访问, 服
             务器端请求属性, 请求实例,响应实例等, 类似Context⻆⾊
             * GatewayFilterChain: 过滤器链
             * Mono: Reactor核⼼类, 数据流发布者, Mono最多只触发⼀个事件, 所以可以把
             Mono ⽤于在异步任务完成时发出通知.
             * Mono.fromRunnable: 创建⼀个包含Runnable元素的数据流
             */
            return ((exchange, chain) -> {
                log.info("[Pre] Filter Request, name:" + config.getName());
                return chain.filter(exchange).then(Mono.fromRunnable(() -> {
                    log.info("[Post] Response Filter");
                }));
            });
        }

        @Override
        public int getOrder() {
            return Ordered.LOWEST_PRECEDENCE; //配置优先级, order越⼤, 优先级越低
        }

针对这个Filter的配置, 使用CustomConfig 定义

java 复制代码

@Data
public class CustomConfig {
  private String name;
}

代码说明:

类名统一以GatewayFilterFactory结尾, 因为默认情况下, 过滤器的name会采用该定义类的前缀. 这里的name=Custom(yml配置中使用)

apply方法中, 同时包含Pre和Post过滤, then方法中是请求执行结束之后处理的

CustomConfig 是一个配置类, 该类只有⼀个属性name, 和yml的配置对应

该类需要交给Spring管理, 所以需要加 @Service 注解

getOrder表示该过滤器的优先级, 值越大, 优先级越低

2.5.1.2 配置过滤器

java 复制代码

spring:
 cloud:
  gateway:
   routes: # ⽹关路由配置
    - id: product-service #路由ID, ⾃定义, 唯⼀即可
      uri: lb://product-service #⽬标服务地址
      predicates: #路由条件
       - Path=/product/##
      filters:
       - name: Custom
         args:
          name: custom filter

2.5.2 自定义GlobalFilter

GlobalFilter的实现比较简单, 它不需要额外的配置, 只需要实现GlobalFilter接口, 自动会过滤所有的Filter.

2.5.2.1 定义GlobalFilter

java 复制代码

	@Slf4j
    @Service
    public class CustomGlobalFilter implements GlobalFilter, Ordered {
        @Override
        public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain
                chain) {
            log.info("[Pre] CustomGlobalFilter enter...");
            return chain.filter(exchange).then(Mono.fromRunnable(() -> {
                log.info("[Post] CustomGlobalFilter return...");
            }));
        }

        @Override
        public int getOrder() {
            return Ordered.LOWEST_PRECEDENCE;//配置优先级, order越⼤, 优先级越低
        }
    }

总结

以上就是本文全部内容，本文主要为大家介绍了Spring Cloud中统一服务入口的重要组件Gateway的相关操作和知识。感谢各位能够看到最后，如有问题，欢迎各位大佬在评论区指正，希望大家可以有所收获！创作不易，希望大家多多支持。
