有向图的状态转换

LangGraph4j : 底层本质上是一个 类型安全的状态机 + 有向图执行引擎

有向图：

• State ： 状态 ： 整个图运行时候的上下文，，所有节点共享同一个状态对象,节点之间不传参数，，而是只修改State
• Node ： 节点 ：每个节点的执行逻辑，，是个Function<S,S> ,就是传入一个 State，执行完成之后返回一个新的State
• Edge ： 边 ，，分为，有条件的边，，无条件边，，有条件边(根据状态决定要去哪里，通过这个状态去判断接下来要干什么)
• Graph ： 图 ： 把所有的节点连接起来，，是一个执行器

LangGraph4j,是状态驱动执行,执行流程由状态决定，，，也叫显示状态驱动模型

为什么要用State： 因为可以将State状态序列化到数据库中，，如果系统崩了，可以重新加载

ai的agent，，天然就是一个有向图,就是 ai思考 ---》 决策 ---》 调用工具 ---》 调用工具是否成 ---》 再思考，， 就是一个天然的 有向图循环

LangGraph4j极简版实现：

把业务计算(Node节点的执行逻辑)和 流程控制决策(Edge的决策逻辑)分离开来，，，Node负责计算，，Edge负责决策，， 这样职责清晰，，满足单一职责原则SRP，，，

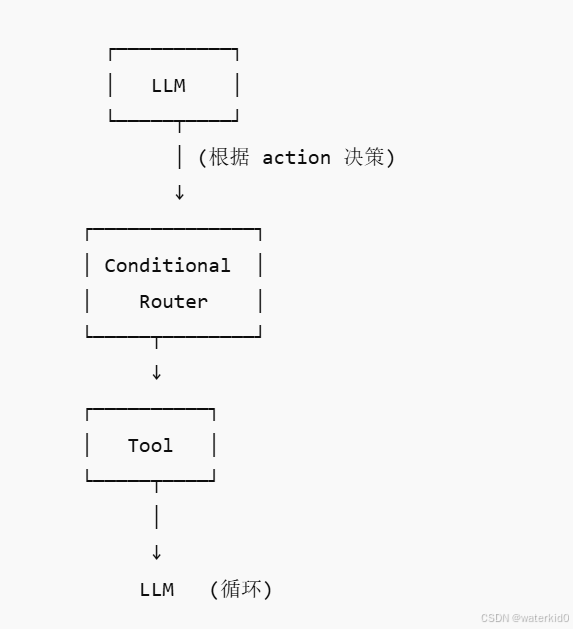

llm，，传入action，，根据router的判断逻辑，去判断要 调工具，，还是直接回复，，

Action有很多种状态，，比如结束状态,工具调用状态,默认执行状态，，抛出异常的状态，，重试的状态,根据这些状态，，去执行不同的逻辑，

package com.cj.graph02;


public enum Action {


    CALL_TOOL, // 工具调用
    CONTINUE, // 下一个
    END, // 结束
    RETRY, // 重试
    ERROR;// 错误
}

package com.cj.graph02;

public class AgentState {


    public String input;

    public String result;

    // 当前节点输出的动作信号，，， 后面根据这个action去判断要走哪里
    public Action action;

    // 模拟对话轮数
    public int step=0;


    // 新增错误信息
    public Exception error;


    // 重试次数
    public int retryCount = 0;

    // 最大重试次数
    public int maxRetry = 3;


    @Override
    public String toString() {
        return "AgentState{" +
                "input='" + input + '\'' +
                ", result='" + result + '\'' +
                ", action=" + action +
                ", step=" + step +
                ", error=" + error +
                ", retryCount=" + retryCount +
                ", maxRetry=" + maxRetry +
                '}';
    }
}

public interface Node <S>{

    /**
     *  修改state，， 设置action
     * @param state
     * @return
     */
    S execute(S state);
}

package com.cj.graph02;

import java.util.HashMap;
import java.util.Map;
import java.util.function.Function;

public class MiniLangGraph <S extends AgentState>{

    // 所有的节点
    private final Map<String,Node<S>> nodes = new HashMap<>();

    // 条件路由
    private final Map<String, Function<S,String>> routers = new HashMap<>();

    //入口
    private String entryPoint;


    public void addNode(String name,Node<S> node){
        nodes.put(name,node);
    }


    public void addRouter(String nodeName,Function<S,String> router){
        routers.put(nodeName,router);
    }


    public void setEntryPoint(String name){
        this.entryPoint = name;
    }



    public S run(S state){
        String current = entryPoint;

        while (current != null){
            System.out.println("当前节点："+current);
            Node<S> node = nodes.get(current);

            try {
                // 只计算
                state  =node.execute(state);
            } catch (Exception e) {
                System.out.println("节点异常："+e.getMessage());


                //
                state.error = e;
                state.action = Action.ERROR;


            }


            Function<S, String> router = routers.get(current);

            current = router.apply(state);
        }

        return state;
    }




}

测试：

package com.cj.graph02;

public class Main {


    public static void main(String[] args) {


        MiniLangGraph<AgentState> graph = new MiniLangGraph<>();

        graph.addNode("llm",(state)->{
            System.out.println("llm thinking...");



            if (state.error != null && state.retryCount >=state.maxRetry){
                state.result = "工具多次调用失败，无法完成请求";
                state.action = Action.END;
                return state;
            }

            if (state.input.contains("天气")){
                state.action = Action.CALL_TOOL;
            }else{
                state.result = "普通回答";
                state.action = Action.END;
            }


            return state;

        });


        graph.addRouter("llm",state -> {
                switch (state.action){
                    case CALL_TOOL:
                        return "tool";
                    case END:
                        return null;
                    default:
                        throw new RuntimeException("未知action");
                }
        });



        graph.addRouter("tool",state->{

            // 把重试交给router去做，，
            if (state.action == Action.ERROR){

                if (state.retryCount < state.maxRetry){
                    state.retryCount++;
                    System.out.println("重试次数:"+state.retryCount);


                    state.action = Action.RETRY;

                    return "tool";
                }else{
                    System.out.println("超过最大重试次数");

                    state.action = Action.END;

                    return "llm"; // 交给llm 判断多次失败，，走哪里
                }

            }

            return null;

        });


        graph.addNode("tool",(state)->{

            // todo 执行失败
            state.action = Action.ERROR;
            state.error = new Exception("test error");
            System.out.printf("执行了tools ，，retryCount为" + state.retryCount);

            return state;
        });

        graph.setEntryPoint("llm");
        AgentState state = new AgentState();
        state.input="帮我查天气";
        AgentState finalState = graph.run(state);

        System.out.println("finalState = " + finalState);


    }
}

---

状态模式：state pattern ： 允许一个对象在其内部状态改变的时候，，改变他的行为，，对象看起来似乎修改了他的类，，

比如说，，两个状态来回切换，，对应了两种不同的行为

public interface State {
    String init();

    String reply(String input);
}

public class ConnectedState implements State{


    @Override
    public String init(){
        return "hello ,i am cc";
    }


    @Override
    public String reply(String input){
        if (input.endsWith("?")){
            return "yes";
        }
        return "hehe";
    }
}

public class DisconnectedState implements State{

    @Override
    public String init(){
        return "bye";
    }


    @Override
    public String reply(String input){
        return "";
    }
}

public class BotContext {

    private State state;

    public String chat(String input){
        if ("hello".equals(input)){
            state = new ConnectedState();
            return state.init();
        }else if("bye".equals(input)){
            state = new DisconnectedState();
            return state.init();
        }

        return state.reply(input);
    }
}

测试：

public class Main {


    public static void main(String[] args) {
        Scanner scanner = new Scanner(System.in);
        BotContext bot = new BotContext();

        while (true){
            System.out.print("> ");
            String input = scanner.nextLine();
            String output = bot.chat(input);
            System.out.println(output.isEmpty()?"(no reply)":"< "+output);
        }
    }
}

---

这里面用到的设计模式：

• 状态模式 State pattern : 改变这个状态，，他会执行不同的东西，
• 策略模式 Strategy pattern ： Node下面有很多种执行策略
• 命令模式 command pattern ： Node也可以理解成一个可执行对象，，Node就是一个带上下文的Command
• 责任链模式 chain of responsibility ： 根据状态不同，，不断的往下面传递
• 模版方法 template method ： 在执行的时候调用Function<S,S>,这里是模板方法
• ioc控制反转 inversion of control，，， 原本应该是Node去控制下一个Node节点是谁，，现在把控制流程抽离了出来，，Node不知道谁会调用它，，Executor去控制流程
