Simulink建模助手系列-5
功能介绍
Simulink建模有时为了美观,需要批量对齐多个单端口模块,例如《Simulink建模助手系列-4》中的Goto模块。
实现效果分别如下:
批量对齐模块
实现方法
实现批量对齐选中模块功能,涉及的内容主要有:
- 获取选中的指定类型的模块。
- 通过选中模块的信号线获取两端的位置。
- 计算垂向移动量,调整选中模块的位置。

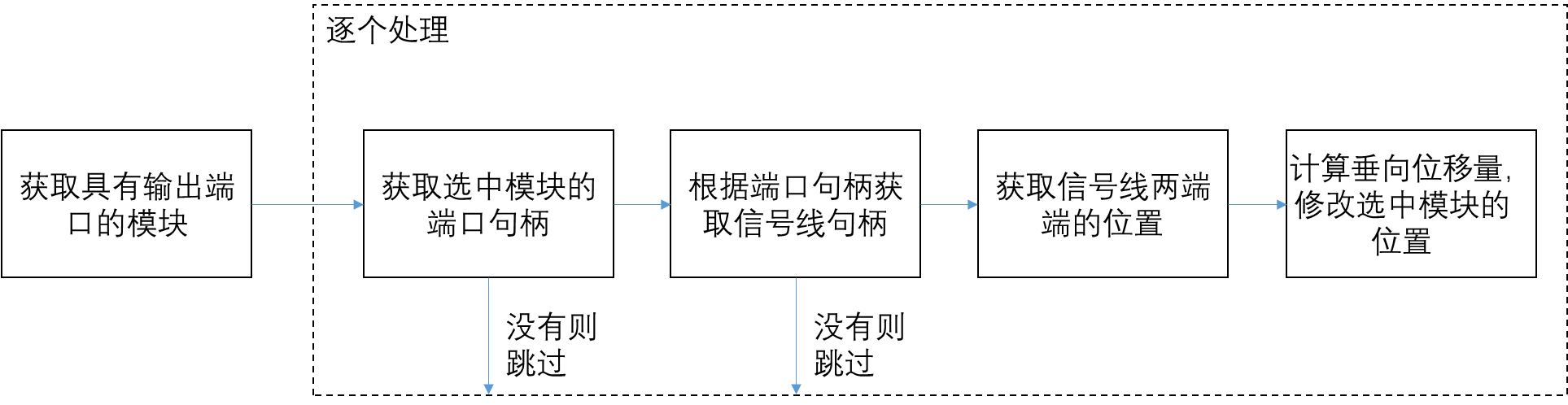

实现该功能的主要流程如下:

主要代码
对于输出端口模块(如From)和输入端口模块(如Goto)的代码细节略有不同,以对齐Goto模块为例介绍主要代码。
有些函数如果在之前的文章中已经进行了介绍,这里就仅简单说明下用来干什么。
1)获取选中的指定类型的模块
matlab
% 获取具有输入端口的模块,即信号线右边的模块
block_types = {'Outport','Goto','Terminator'};
blocks = [];
for i = 1:length(block_types)
btmps = find_system(currentSystem, ...
'SearchDepth', 1, ...
'Selected', 'on', ...
'BlockType', block_types{i});
blocks = [blocks;btmps];
end
通过预设模块的类型,明确可以处理的模块类型有哪些,单个输入端口的模块主要包括:'Outport','Goto','Terminator'。利用find_system()分别获取选中状态的这些类型的模块。
单个输出端口的模块主要包括:'Inport','From','Constant'。
2)获取信号线两端的位置
matlab
% 逐个进行处理
blocki = blocks{i};
% 获取端口句柄,没有则跳过
myPorts = get_param(blocki, 'PortHandles');
myPortHandle = myPorts.Inport; % 关键词
if isempty(myPortHandle)
continue;
end
% 获取信号线句柄,没有则跳过
lineHandle = get_param(myPortHandle, 'Line');
if lineHandle==-1
continue
end
% 获取信号线两端的位置
linePoints = get_param(lineHandle, 'Points');
y_old = linePoints(end,2);
y_new = linePoints(1,2);
对于输入模块,对应的端口句柄用关键词Inport;对于输出模块,用关键词Outport。
与模块的位置信息不同,信号线的位置信息通过点坐标的形式存在,如果是折线,则会多于两个点。第一个点是信号线左侧端点的位置,最后一个是信号线右侧端点的位置。对于输入模块,右侧点是当前的位置,即old;左侧点是需要对齐的位置,即new。而对于输出模块,则相反。
因为只需要进行垂向的对齐,所以只需要信号线两端y向的坐标。
3)计算垂向位移量,修改选中模块的位置
matlab
% 计算垂向位移位移量
y_move = y_new-y_old;
% 修改模块的位置
blockPos = get_param(blocki, 'Position');
blockPos(2) = blockPos(2)+y_move ;
blockPos(4) = blockPos(4)+y_move ;
set_param(blocki, 'Position',blockPos);
通过信号线左右端的高度差计算模块的位移量,依次调整模块的位置。
